Кластерный контейнер на 12 единиц для Seeed Studio XIAO E...

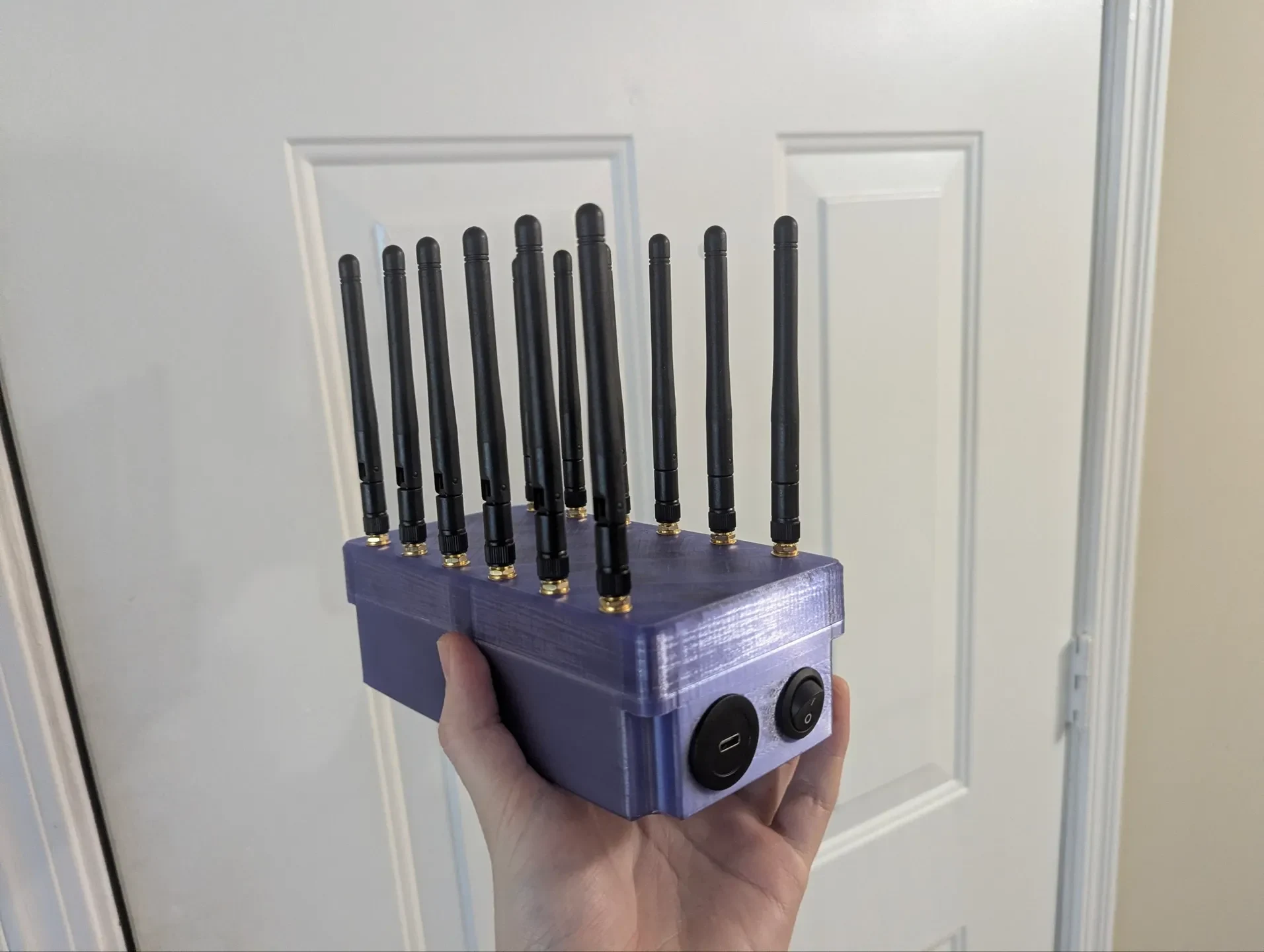

Это контейнер, вмещающий двенадцать микроконтроллеров Seeed Studio XIAO ESP32-C5, каждый со своей внешней антенной, а также аккумулятор. Он предназначен для использования в двухдиапазонном кластерном режиме.

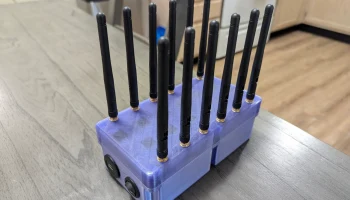

Внешние размеры контейнера составляют 181,5 x 95 x 60 мм, без учета ввода-вывода.
Основание и крышка собираются с помощью шести винтов M3x8, которые ввинчиваются снизу в термофиксируемые вставки M3, установленные в крышке. Вставки крепятся в крышке, а не в основании, так что одну и ту же крышку можно использовать с несколькими подставками без необходимости установки дополнительных вставок (и потому, что мне нравится такой внешний вид).
Обе части при печати должны быть ориентированы самой большой стороной вниз. Я рекомендую использовать подставки для отверстий под винты на основании. Крышка не требует опор.

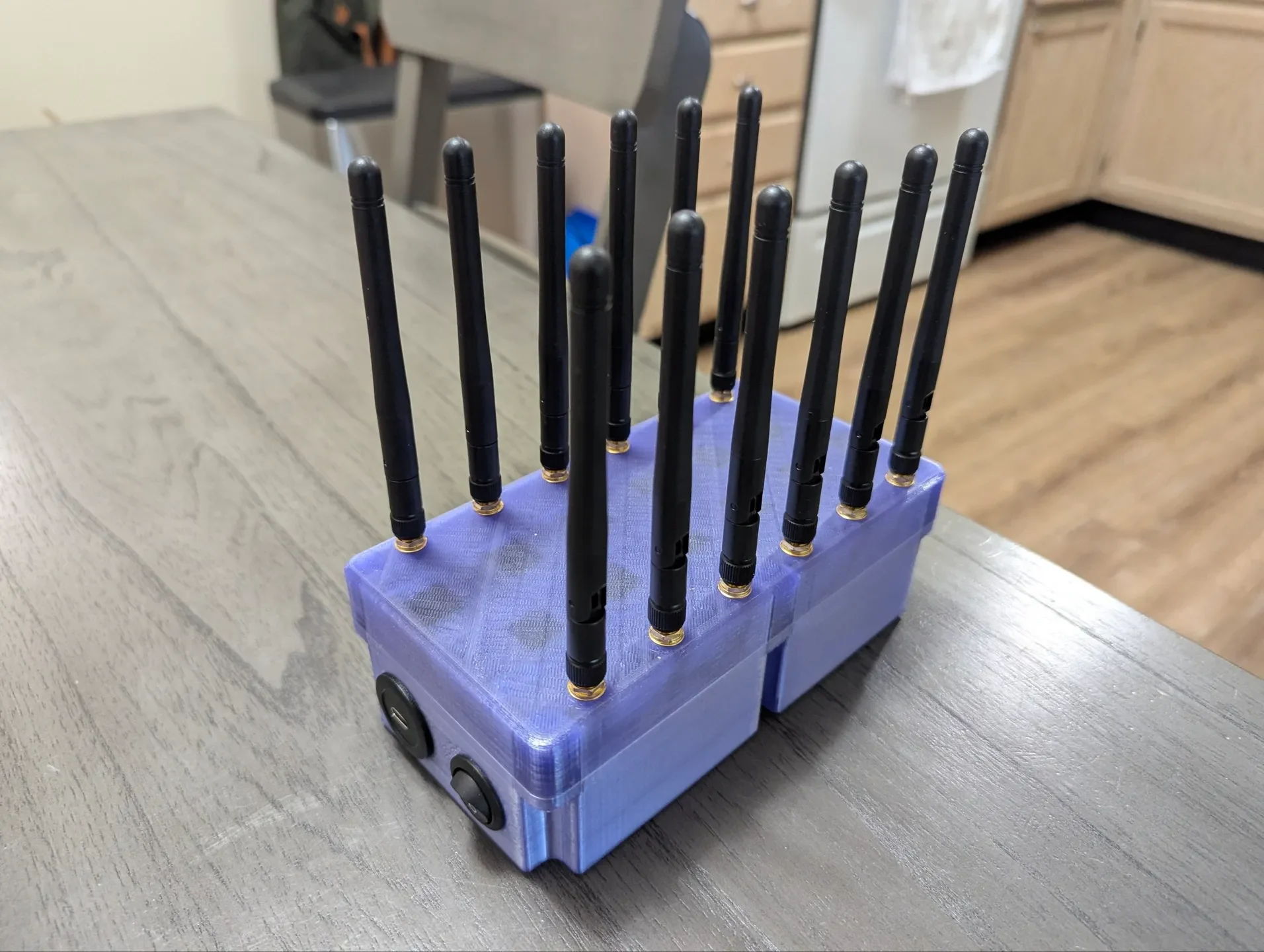

Мой контейнер бы�� напечатан прозрачным ПЭТГ Sunlu на принтере Prusa MK4S. Прозрачная нить позволяет видеть светодиодные индикаторы на XIAO и аккумуляторном блоке. PLA не рекомендуется использовать из-за его потенциальной деформации на солнце или в горячей машине — используйте PETG или другую нить с более высокой термостойкостью.

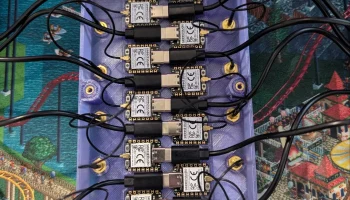

XIAO крепятся на нижней стороне крышки с помощью ленты VHB и подключаются каждый к внешнему антенному разъему Wi-Fi с помощью адаптеров U.FL — SMA. Обязательно используйте правильные антенные адаптеры — антенны могут быть SMA (штырь на антенне) или RP-SMA (штырь на разъеме), и для каждой требуется свой тип разъема.

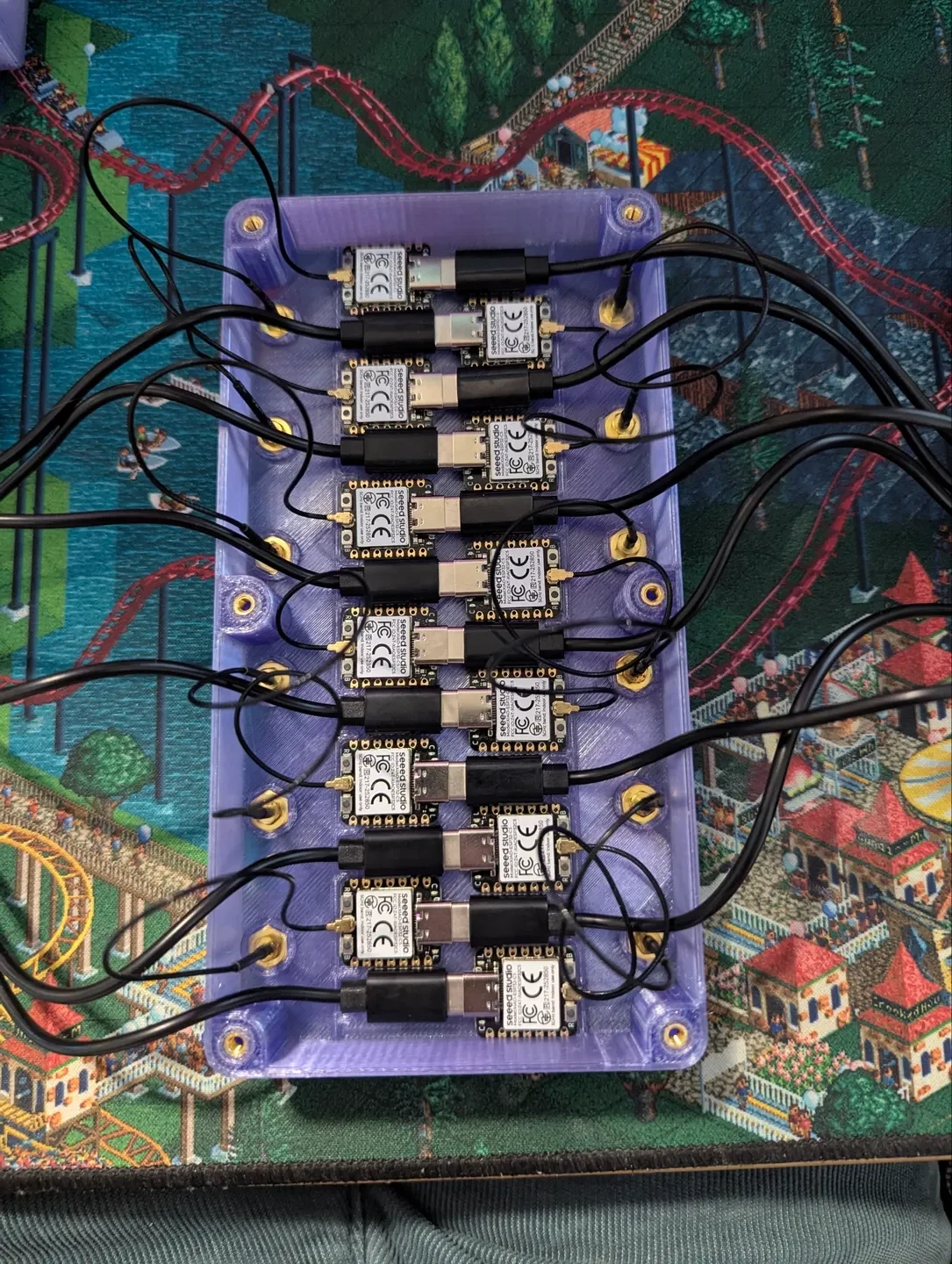

XIAO расположены в шахматном порядке и на расстоянии, позволяющем использовать разъемы USB-C с корпусом толщиной до 11 мм. Хотя можно подключить все XIAO к питанию с помощью одного USB-кабеля, соединив их контакты питания вместе, я предпочитаю подавать питание на каждый XIAO через отдельный USB-разъем, чтобы упростить сборку и замену деталей. Даже если они будут соединены вместе, такая схема также имеет то преимущество, что позволяет перепрошивать все XIAO, не снимая их с крышки.

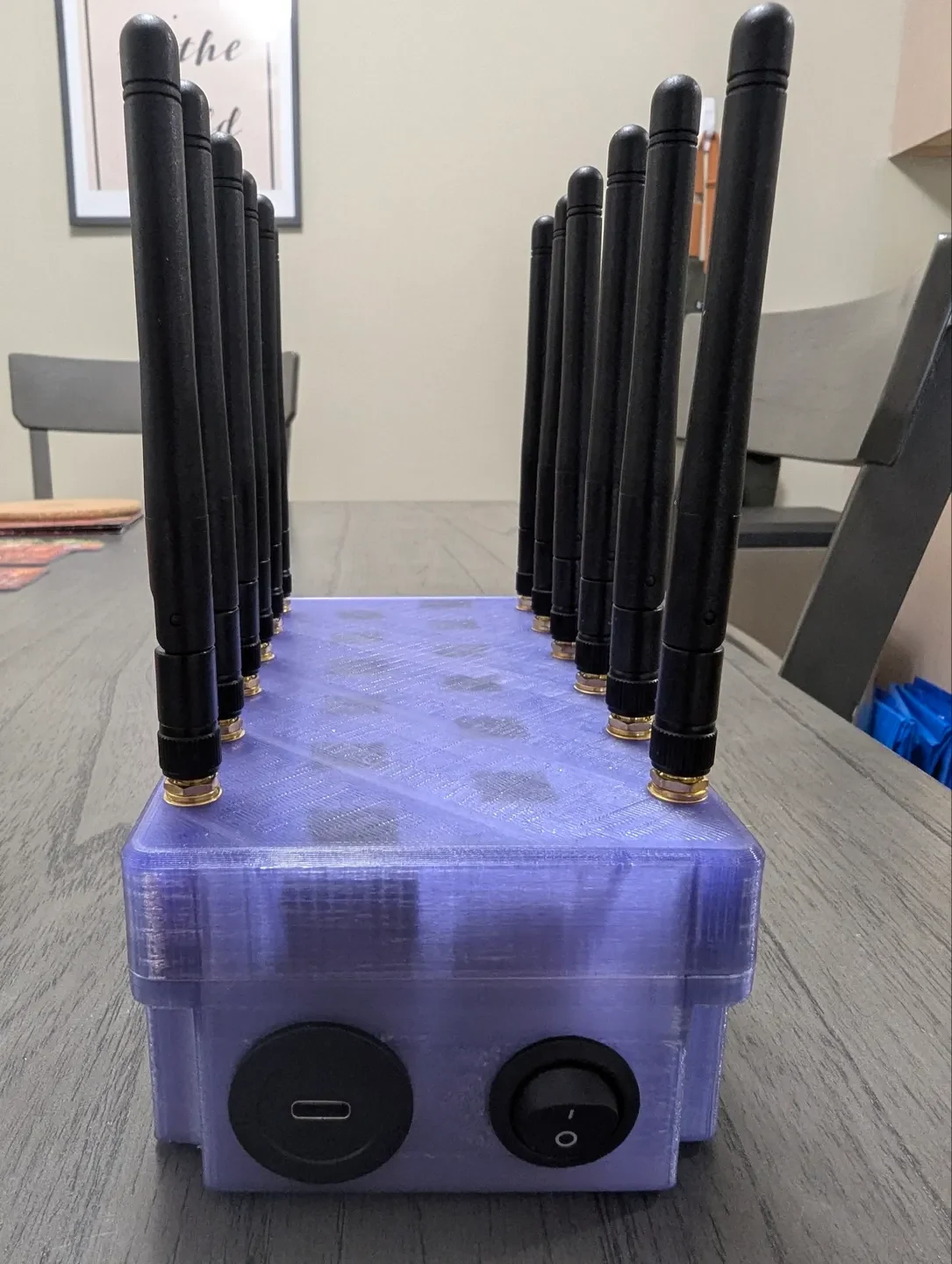

База была разработана для размещения двух разветвительных кабелей USB-C от 1 до 6 и аккумуляторного блока INIU P41L. На одном конце основания имеются отверстия как для разъема USB-C диаметром 22 мм для зарядки аккумуляторной батареи, так и для тумблера диаметром 20 мм, который подключается к линии USB 5 В и действует ка�� выключатель питания.
Во время тестирования я обнаружил, что P41L, похоже, имеет какую-то функцию автоматического отключения, поэтому после некоторого отключения он перейдет в спящий режим, и тумблер не разбудит его. Поскольку аккумуляторный блок у меня уже есть и я не хочу его модифицировать, я добавил небольшие отверстия в средних углублениях основания, через которые я могу добраться до встроенной кнопки питания аккумуляторного блока и разбудить его вручную. Замена аккумуляторной батареи на другую модель или использование отдельной батареи и модуля зарядки может сделать это ненужным.
В комплект входит альтернативная версия основания без внешних отверстий, что упрощает модификацию для различных конфигураций.
Разработано с помощью Onshape.
