Простой футляр для TubeHobby NCV2.1 Nixie Clock

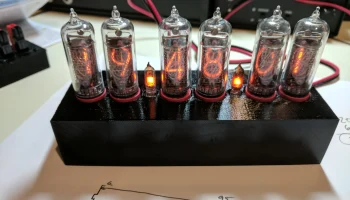

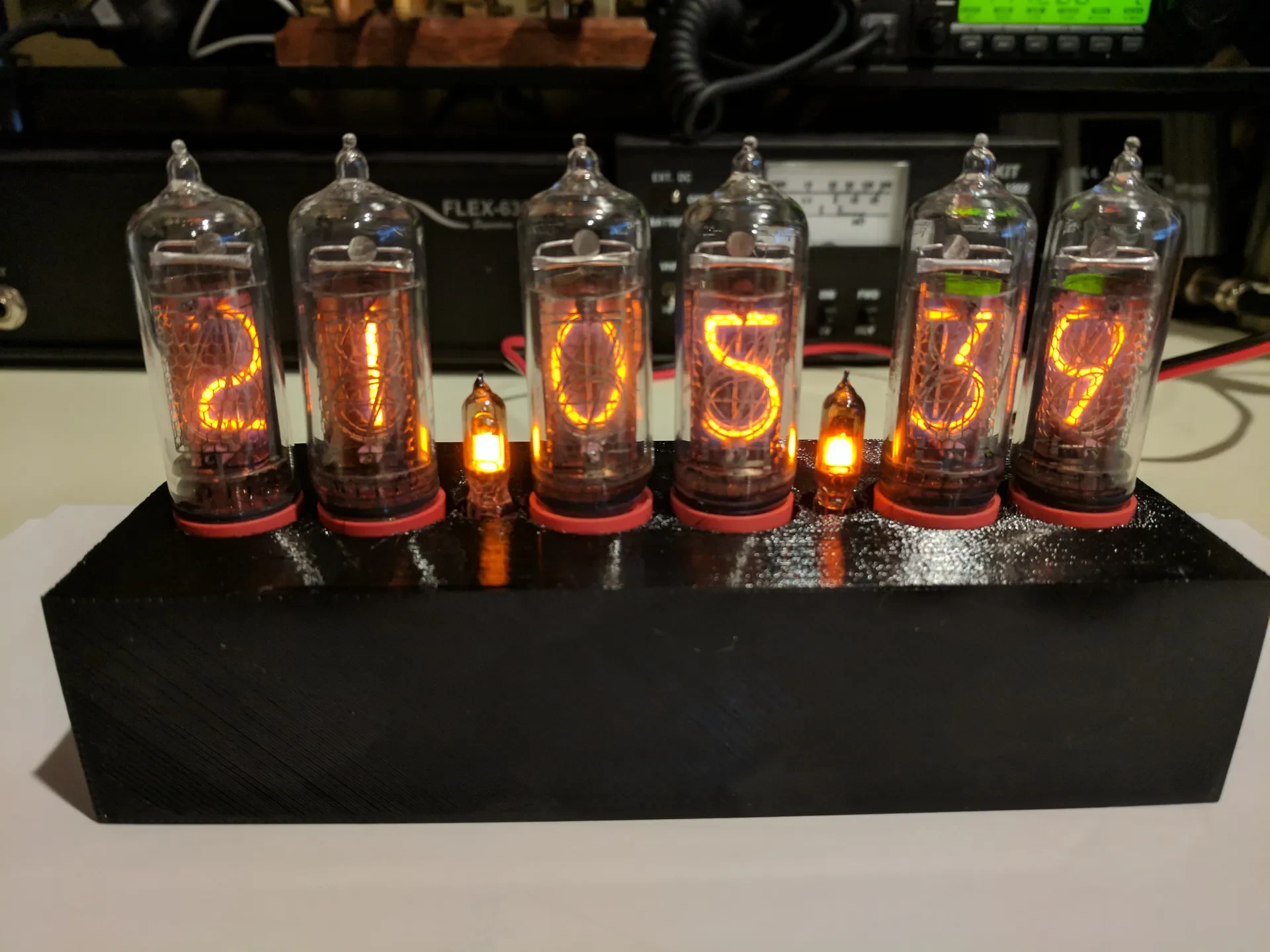

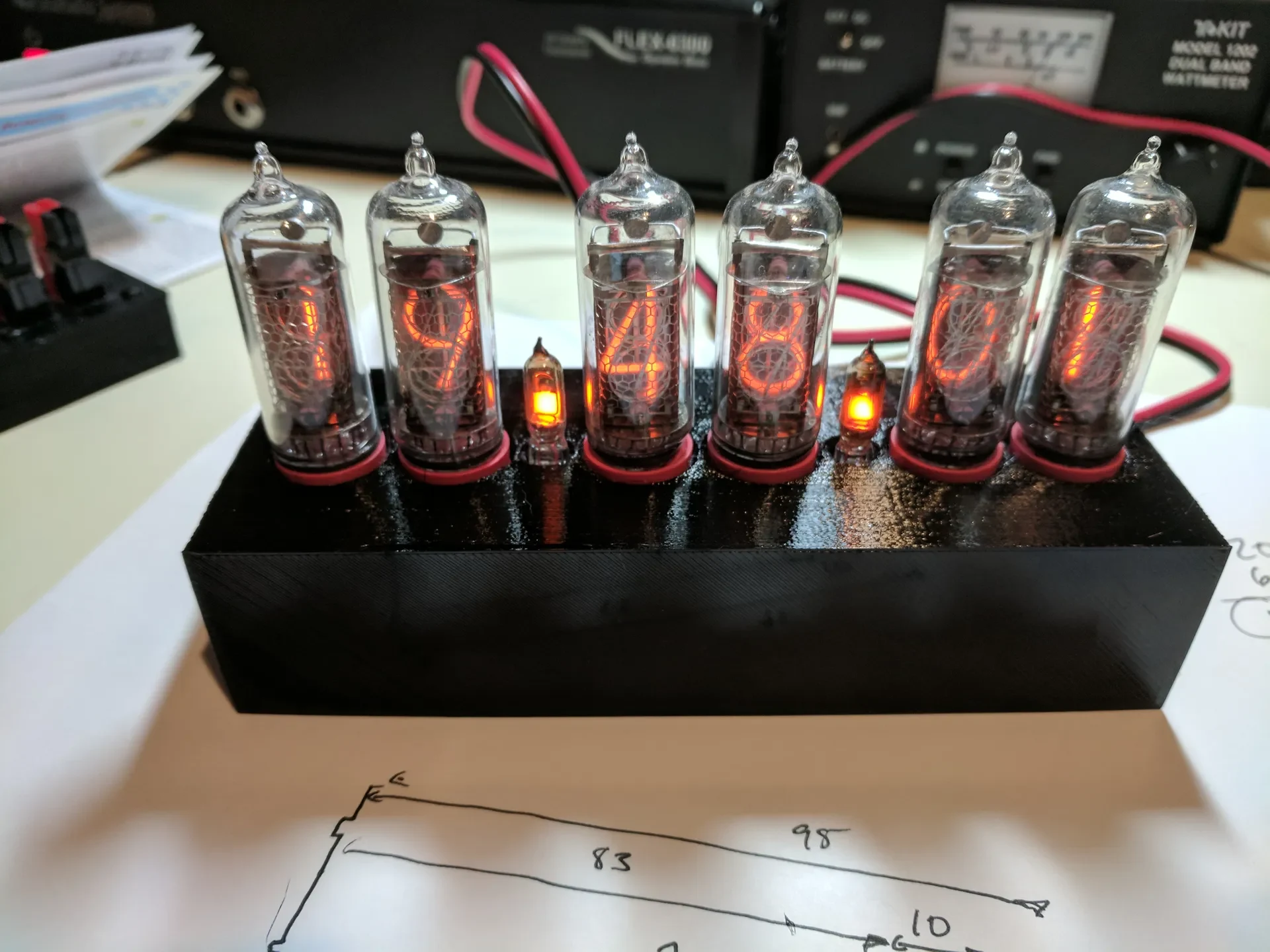

Это простой, но элегантный футляр для TubeHobby NCV2.1-14 Nixie Tube Clock.

У этого кейса есть несколько преимуществ по сравнению с тем, который я сделал ранее:

Часы легче и проще разместить в корпусе благодаря новой конструкции, в которой используются боковые направляющие для вставки печатных плат для идеальной посадки.
Общий дизайн корпуса стал более изящным, поскольку верхняя часть не является отдельной деталью — спереди она выглядит как единое целое.
Оптимизировано для размещения лицевых поверхностей (передней и верхней) при печати вниз, при этом все более грубые поверхности остаются внутри корпуса.

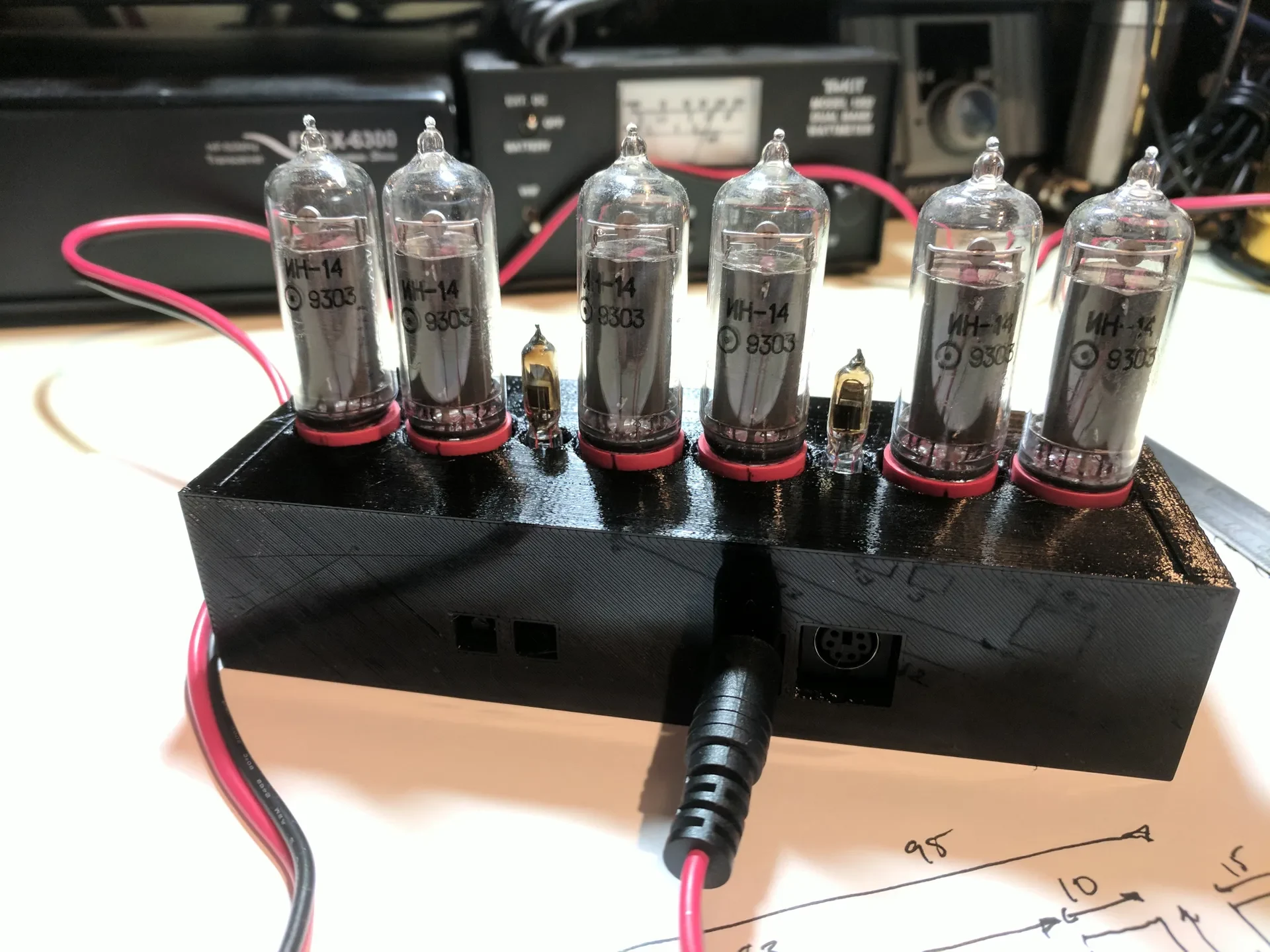

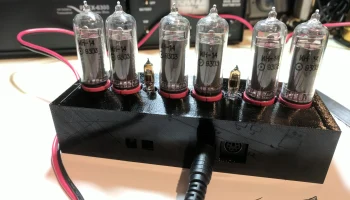

Доступ к задним элементам управления/портам стал лучше

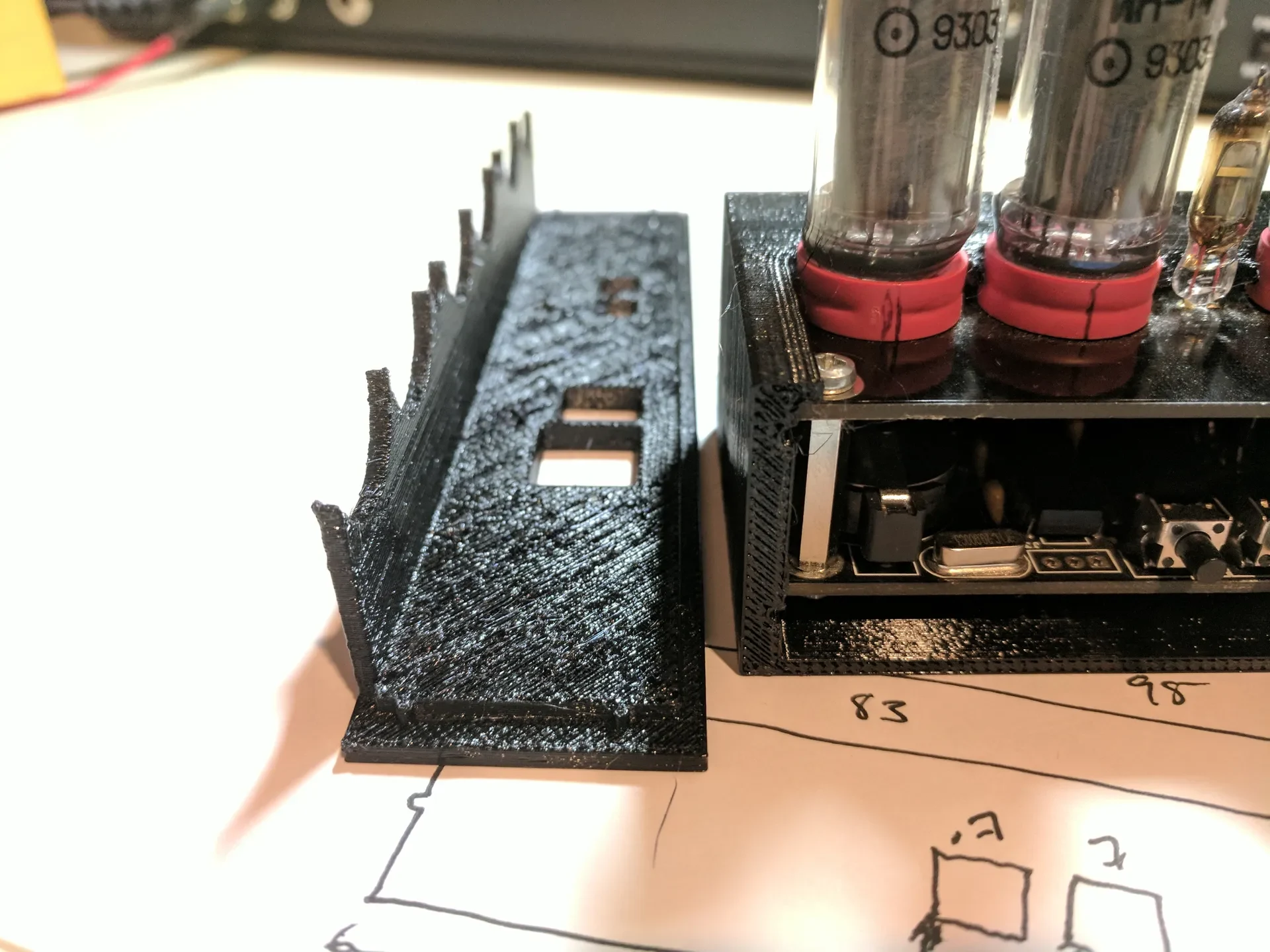

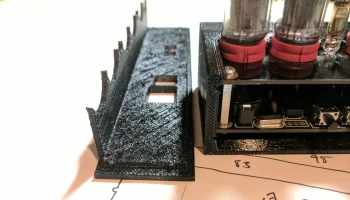

Задняя часть запрессована и вставляется в те же пазы, что и печатные платы. Идея состоит в том, чтобы позже модифицировать заднюю часть для установки кожухов над трубками и т. д.
Распечатать инструкции
Лицензия: Creative Commons — Категория с указанием авторства: Настройки печати для электроники

Производитель принтера: FlashForge

Принтер: Создатель Pro

Плоты: Нет

Поддерживает: Нет

Заполнение: 50%

Примечания:

Напечатано из PETG. Использование ABS не рекомендуется из-за деформации.

Как я это разработал

Разработано в Fusion360. Если вы хотите, чтобы я поделился проектом, просто позвольте мне. знать.
