Электронные "песочные часы"

📁 Электронные «песочные часы»
📐 STL
🪵 PETG, ABS, PLA
❤️ Ставь лайк, если понравилось!

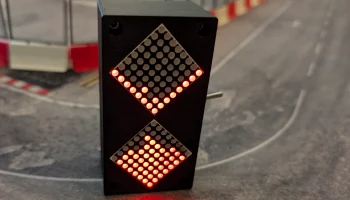

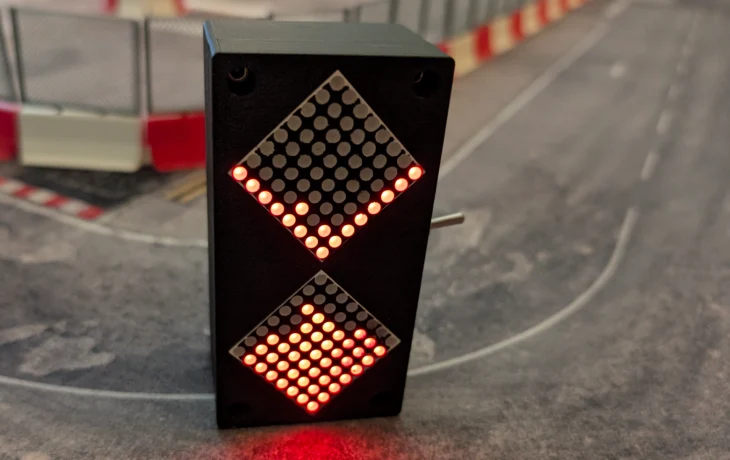

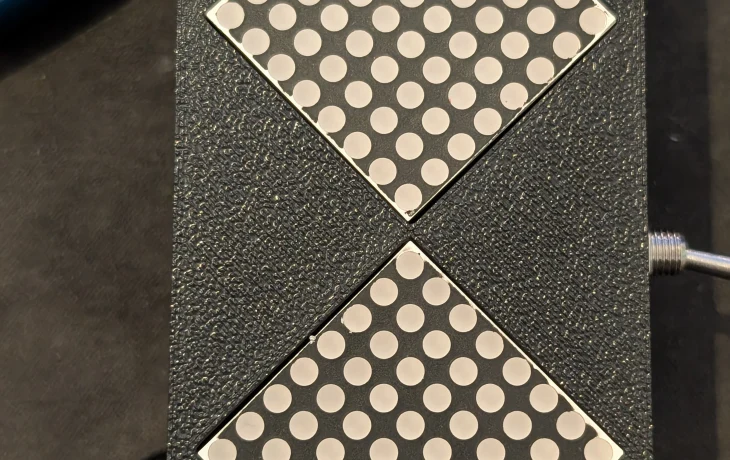

Песочные часы с ESP32 и светодиодными матрицами Max7219.

Микро Python код и BLE управление можно найти на https://github.com/Atomregen/sanduhr-app.

Требуются дополнительные детали:

 Seeed Studio XIAO ESP32C3

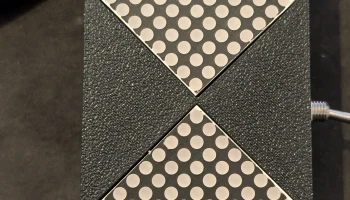

 2x светодиодные матричные модули Max7219 8x8 (32x32 мм)
 несколько кабелей
 1x LiPo 1S 260mAh с разъемом Micro JST 2.0*
 1x разъем JST-PH 2.0 female, желательно с кабелем*

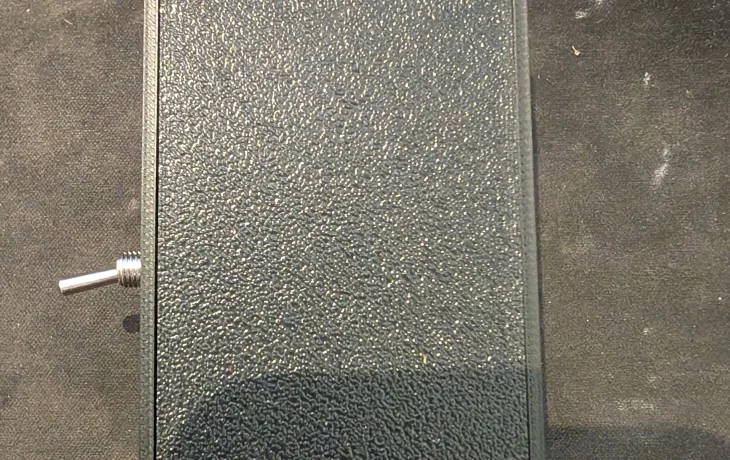

 1x тумблер MTS102*
 8x резьбовые вставки M3
 5x шестигранные гайки M3 — DIN 934 / ISO 4032 (можно больше**)
 13x винты M3x8 или M3x10 DIN 912 / ISO 4762 с потайной головкой (можно больше**)

*Для работы от аккумулятора

**Если вы хотите закрепить светодиодные матрицы Max7219 с помощью 3, а не 2 винтов.

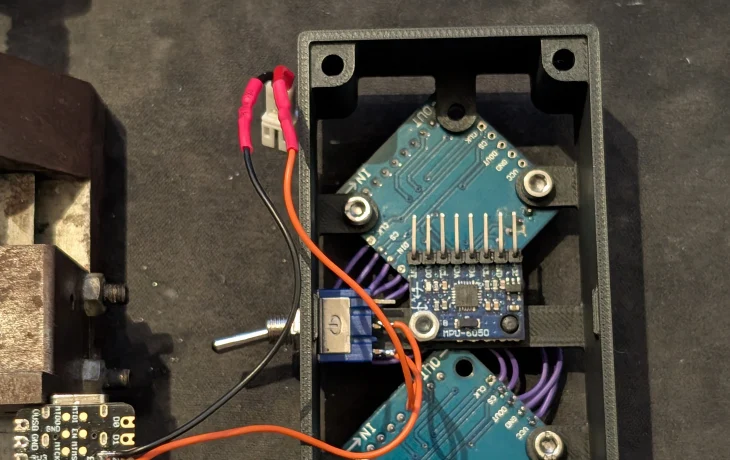

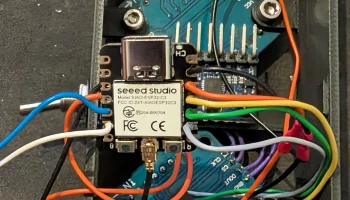

Проводка XIAO ESP32C3:

 Max7219 — SPI: VCC->3v3 | GND -> GND | DIN(MOSI) -> GPIO10 | CS -> GPIO9 | CLK(SCK) -> GPIO8
 MPU6050 — I2C: VCC->3v3 | GND -> GND | SCL -> GPIO7 | SDA -> GPIO6
 LiPo: GND -> BAT- | 3.7V -> MTS102 -> BAT+

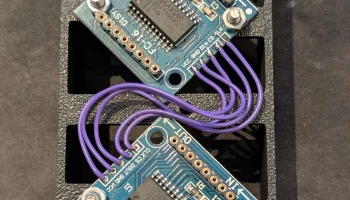

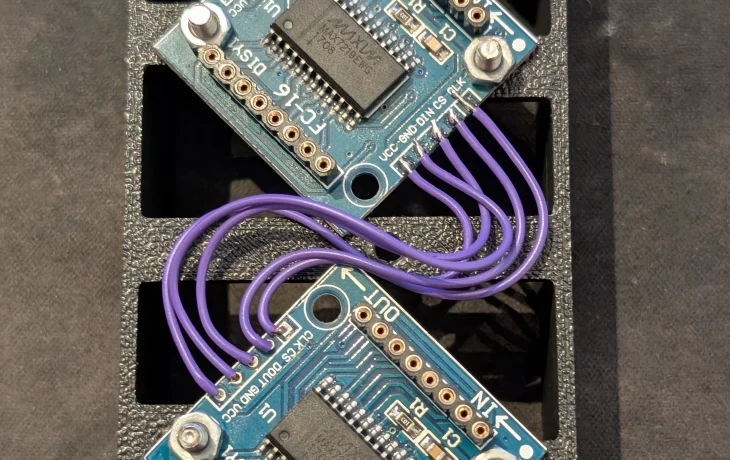

Проводка между двумя Max7219:

    OUT -> IN
