чехол для щита norns

** Вы можете загрузить мои файлы Fusion360 в конце этого сообщения в блоге и редактировать их по своему усмотрению! Пожалуйста, не забудьте отдать мне должное :) **

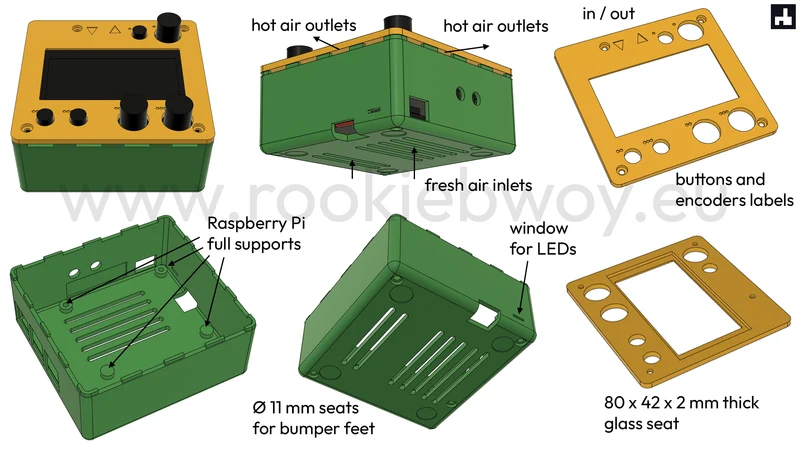

Я разработал этот чехол, потому что у меня не было возможности вырезать акриловую переднюю панель лазером, как это было запрошено для оригинального корпуса, предоставленного monome и (я думаю), разработанного JHC.

Я черпал вдохновение из множества других замечательных дизайнов в ветке форума Lines, особенно: JHC, как упоминалось ранее, для нижней части и CarlosUnch для маркировки кнопок/энкодеров.

Рецепт сборки комплекта:
~ 1x щит норнов
~ 1x нижняя часть
~ 1x верхняя часть
~ 2 проставки A (1,6 мм M2,5)
~ 2 проставки B (2,9 мм M2,5)
~ 8 винтов M2,5 x 10 мм
~ 4x шестигранная стойка M2,5 «мама» на розетку длиной 15 мм
~ 4x шестигранная стойка M2,5 «папа-мама» длиной 10 мм
~ 4 резиновых ножки-бампера Ø10 мм (опционально)
~ 1 акрил/поликарбонат/стекло толщиной 80x42x2 мм (опционально) — даже толщина 3 мм подойдет, если вы не возражаете против выступа за передней панелью

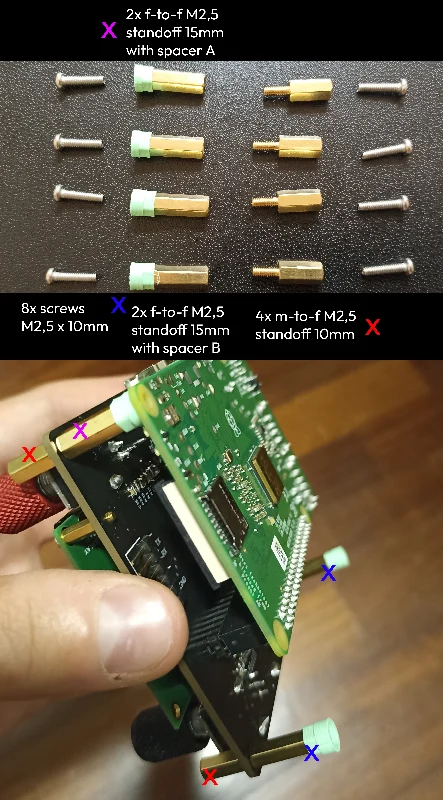

На изображениях вы можете увидеть инструкции о том, где правильно разместить стойки.
Для приклеивания защитной пленки из поликарбоната я использовал полиуретан FC40.
Этот дизайн подходит для кнопок диаметром 8 мм и ручек диаметром не более 14 мм.

Полную предысторию можно найти в журнале проекта на сайте ivndbt.com.
