Дорожный бокс/кейс для Ayn ODIN 2 - большой

Прокрутите вниз, чтобы увидеть руководство по английскому языку!

Немецкий:

Я адаптировал модель Уити для Ayn Odin 2/Pro/Max. Поскольку Odin относительно большой, я разработал модель так, чтобы ее можно было печатать на принтерах меньшего размера, таких как Ender 3.

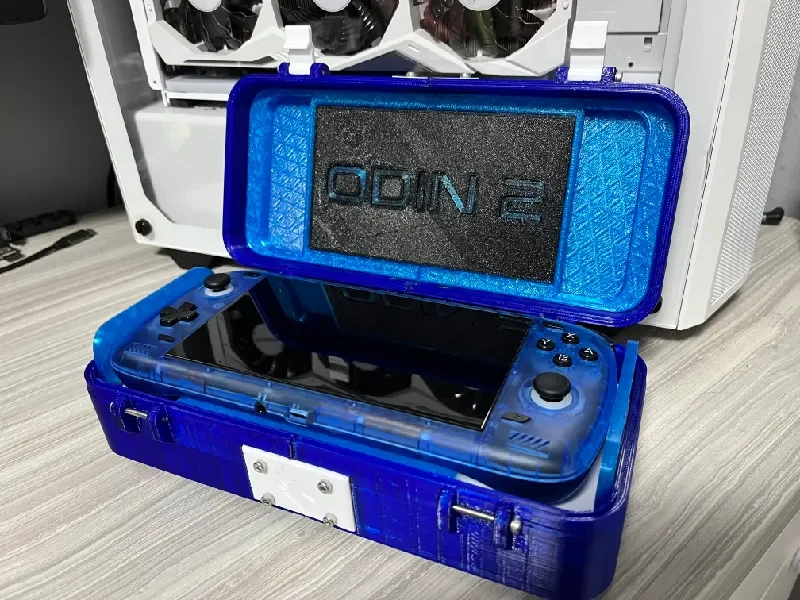

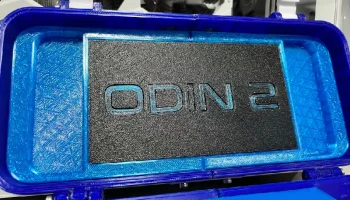

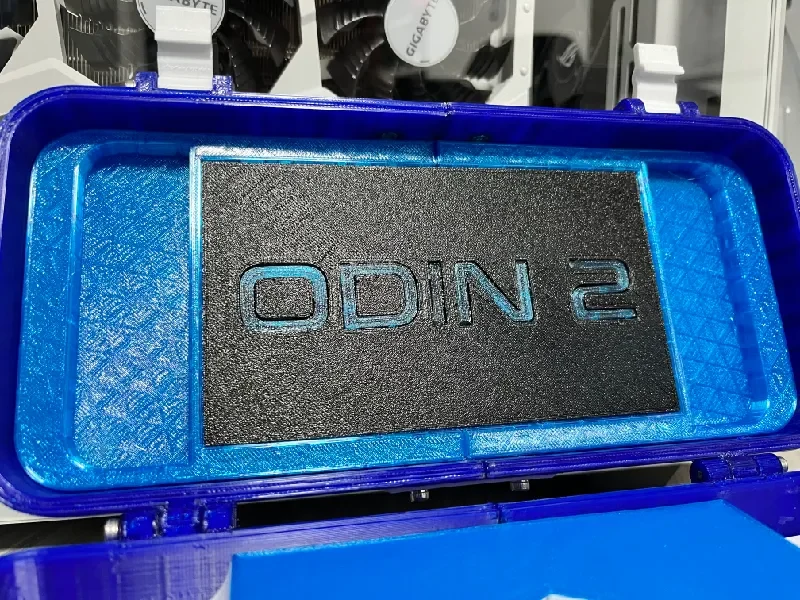

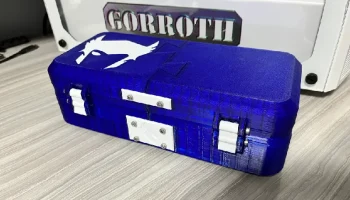

Коробка была спроектирована вокруг Одина, чтобы обеспечить ему хорошую защиту. Внутри коробки есть несколько вставок, которые удерживают Odin на месте и предоставляют место для хранения аксессуаров, таких как зарядные кабели и адаптеры. Детали, которые непосредственно соприкасаются с Odin, могут быть напечатаны из ТПУ, чтобы предотвратить появление царапин на устройстве и служить буфером в случае падения. На крышке коробки может быть напечатан новый или старый логотип Odin (все файлы доступны здесь).

Для сборки вам понадобятся следующие инструменты:

Клей
Винты M3 (6x25 мм и 12x6 мм)
Гайки М3 (12 шт.)
Паяльник (по желанию)

Затем детали собираются вместе и соединяются с помощью небольших соединительных пластин и винтов M3. Если вы хотите обеспечить дополнительную устойчивость, можно также склеить детали или спаять их паяльником. В тесте я выбрал последнее и, помимо их скручивания, оплавил паяльником отдельные детали внутри, чем добился очень высокого уровня стабильности без ухудшения внешнего вида снаружи.

Печать на коробке:

Сначала печатаются внешние части самой коробки. Для этого распечатайте нижние части справа и слева, а детали крышки слева и справа. Тот, что слева, имеет вырез для логотипа Odin и должен быть напечатан соответств��ющим образом с подставками. Здесь у вас есть выбор между новым и старым логотипом, в зависимости от которого вам придется скачать и распечатать соответствующую часть. Затем для сборки вам понадобятся соединительные детали (эмблемы). Здесь вы можете выбрать между пустым разъемом или разъемом с новым логотипом Odin. Дополнительно две соединительные детали для крышки и защелки. Затем вы можете (при желании) распечатать логотип самостоятельно.

Сборка коробки:

После того, как все распечатано, 4 части коробки соединяются вместе с помощью соединителей-пазлов.

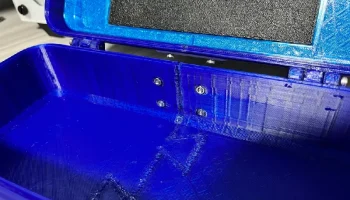

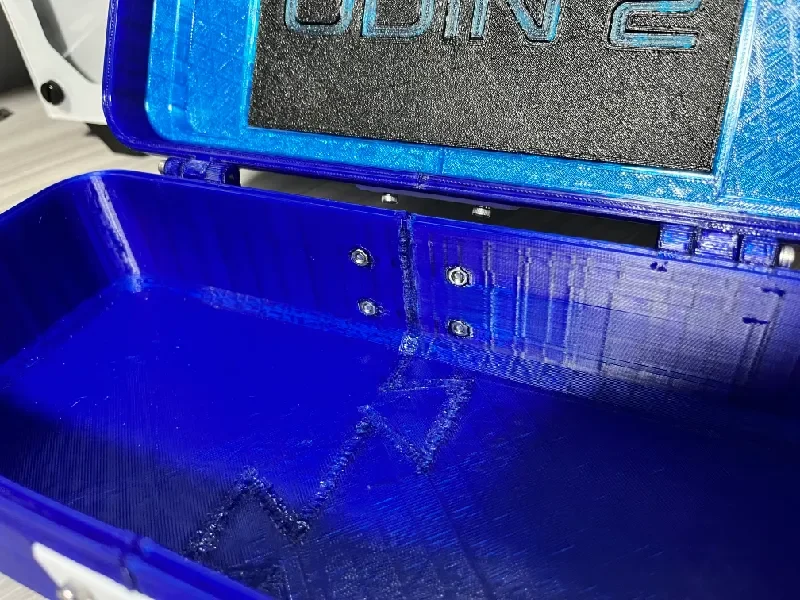

Теперь гайки вставляются внутрь коробки. Совет: если вы не хотите вставлять гайки, вы можете либо зажать их тисками, либо медленно и осторожно расплавить их паяльником.

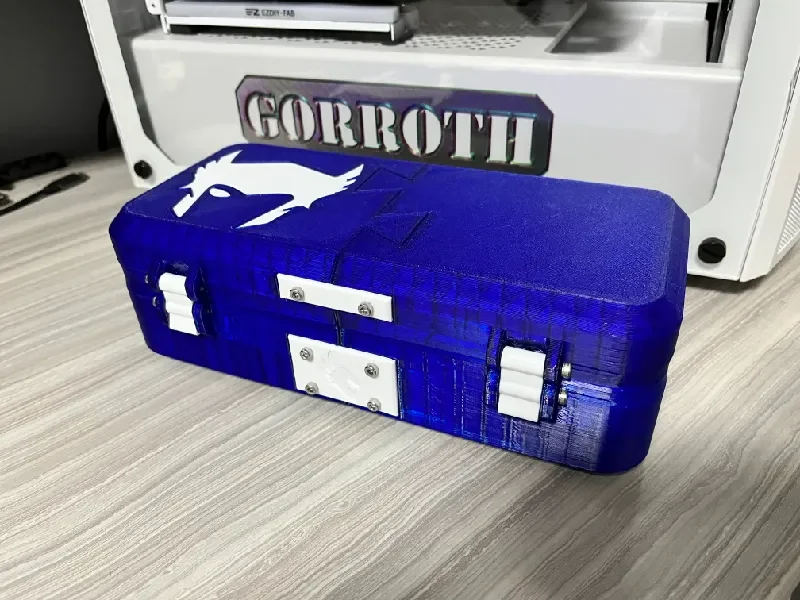

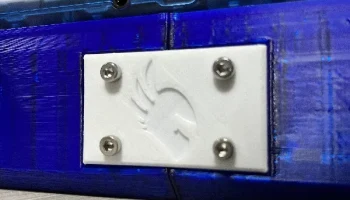

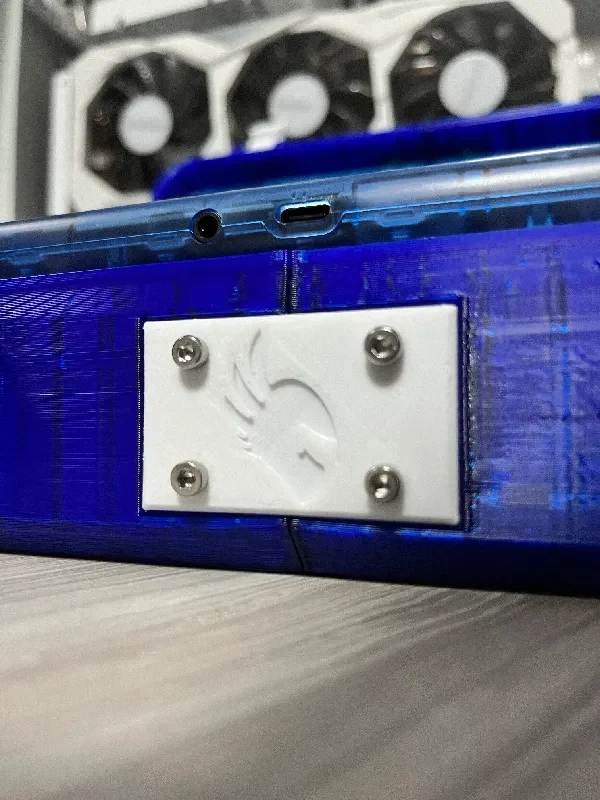

Теперь возьмите соединительные пластины (или эмблемы), разместите их в соответствующих местах на коробке и скрутите винтами М3 6 мм.
Теперь соедините две половинки коробки и прикрутите их винтами М3 диаметром 25 мм.
Затем вставляются стопорные выступы и скручиваются вместе с помощью винтов диаметром 25 мм (два также ввинчиваются в нижнюю половину, чтобы выступы могли их захватить).
Необязательно: если вы напечатали логотип самостоятельно, теперь вы можете приклеить его в углубление на крышке. Совет: логотип очень тонкий, и в зависимости от клея клей может быть виден сквозь логотип после сборки. Поэтому постарайтесь равномерно распределить клей по логотипу.

Вставьте отпечаток нижней части:

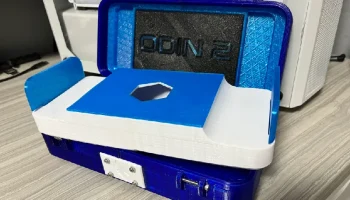

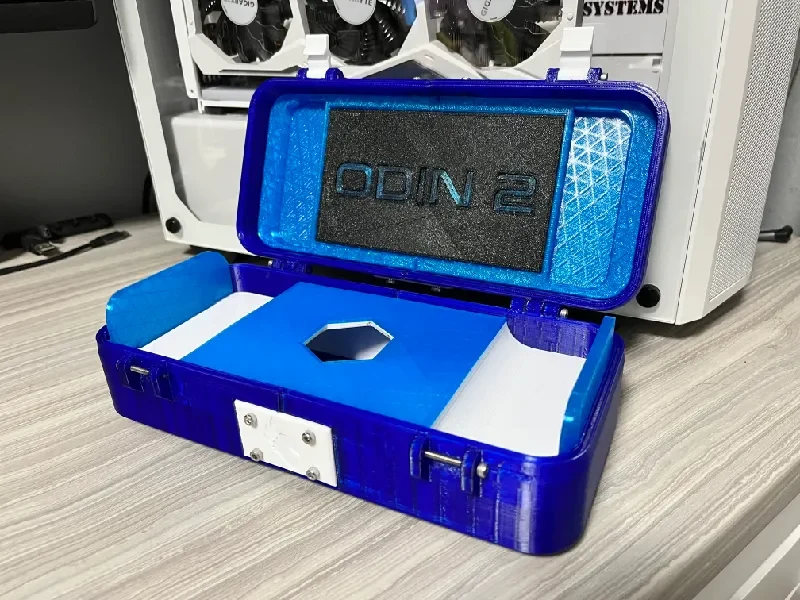

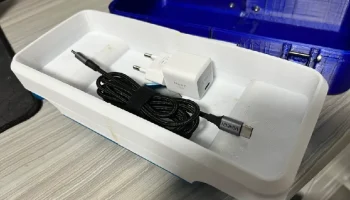

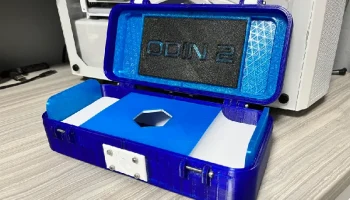

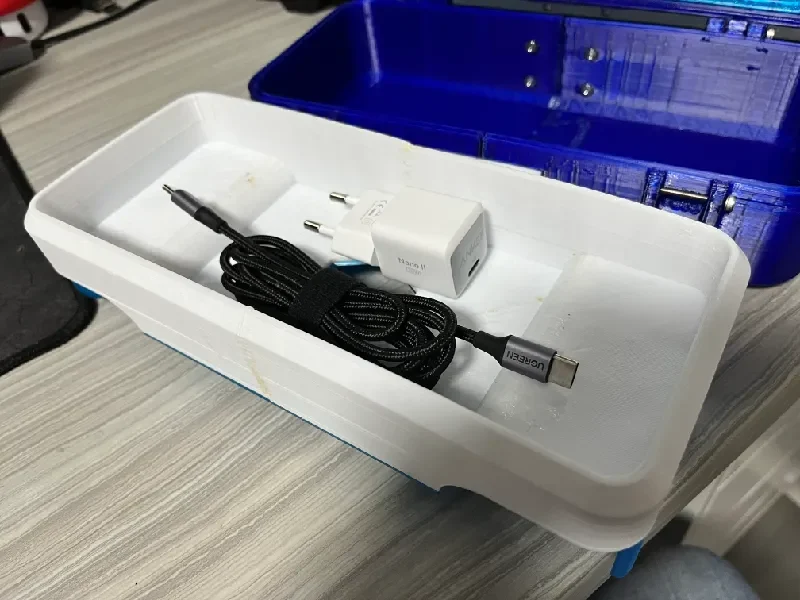

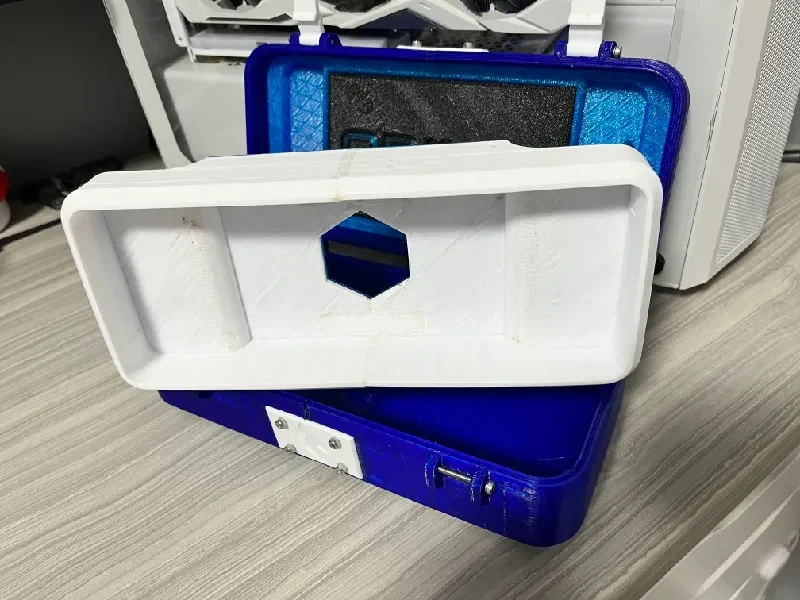

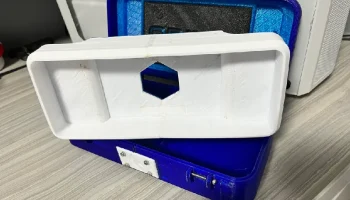

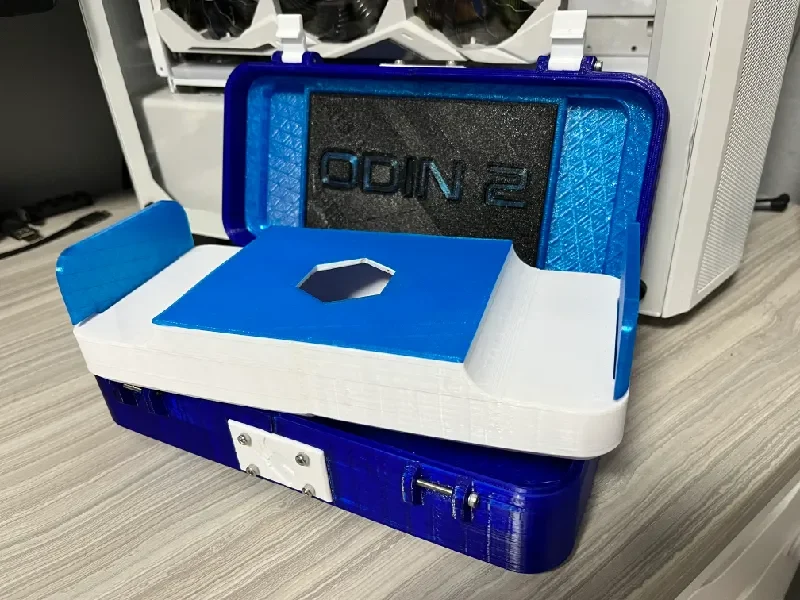

Для вставки в нижней части коробки сначала дважды распечатайте саму вставку (основная часть вставки позже будет собрана из двух частей). Чтобы укрепить его, распечатайте две соединительные детали, которые позже бу��ут приклеены внутрь вставки. Вам также потребуются две боковые части защиты (боковой бампер) и верхняя часть из ТПУ. Оптимально было бы распечатать эти три детали из ТПУ, чтобы обеспечить оптимальную защиту и не повредить само устройство.

Вставьте нижнюю часть в сборе:

Убедитесь, что вставка не
