NAS-хранилище с интерфейсом SAS
Внешнее хранилище для сервера NAS с картой SAS 9211-8i или эквивалентной.

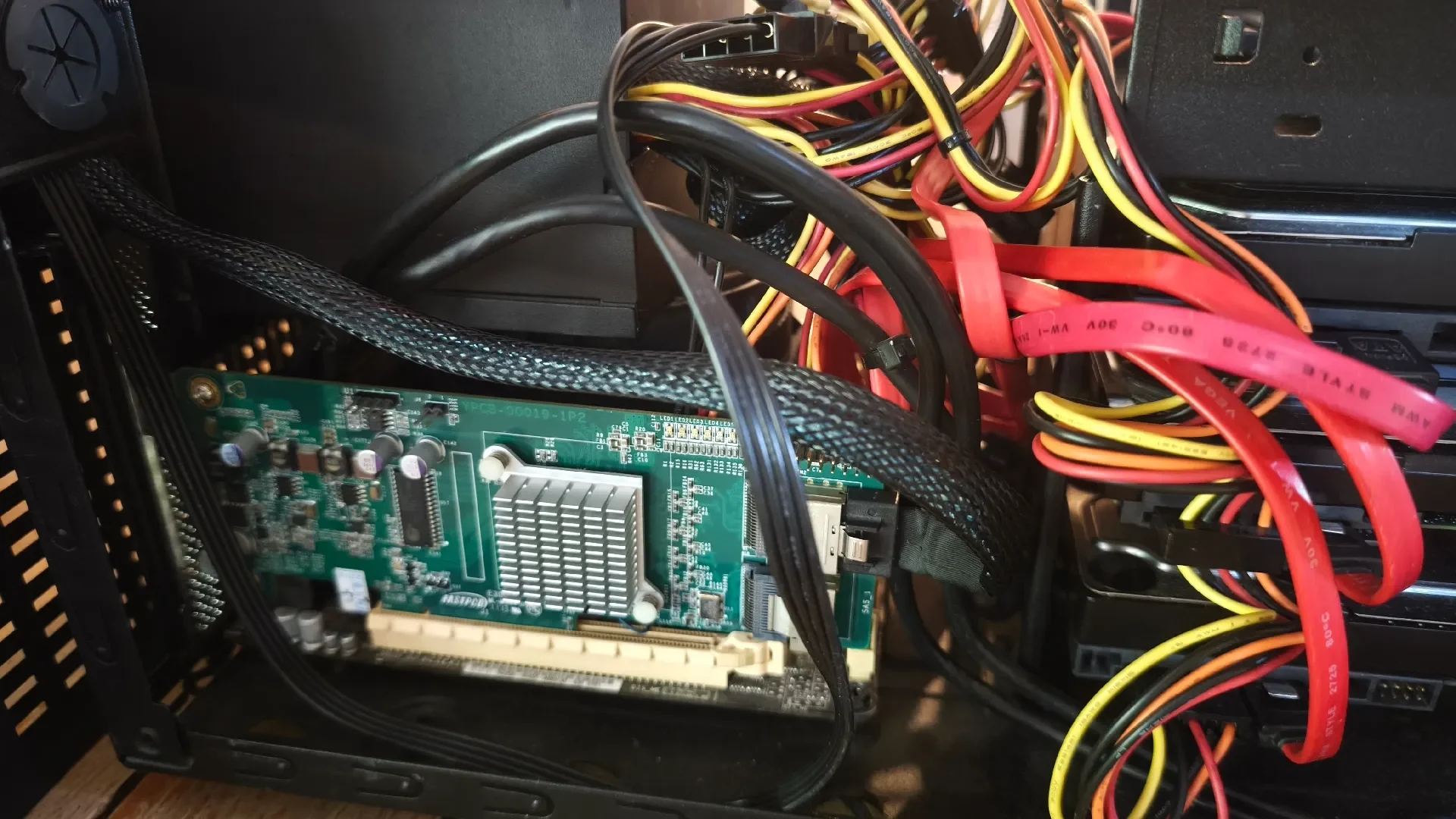

Обновление компьютера

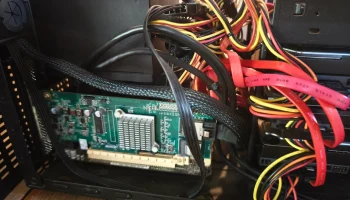

Карта SAS 9211-8i (поиск, пример) ~ 21-26€
Компоненты NAS

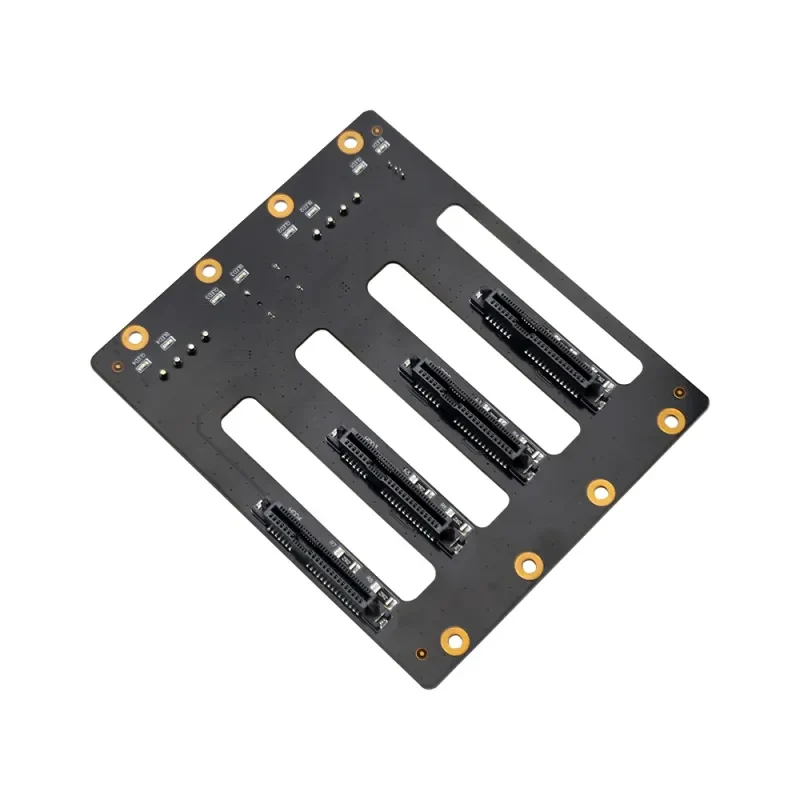

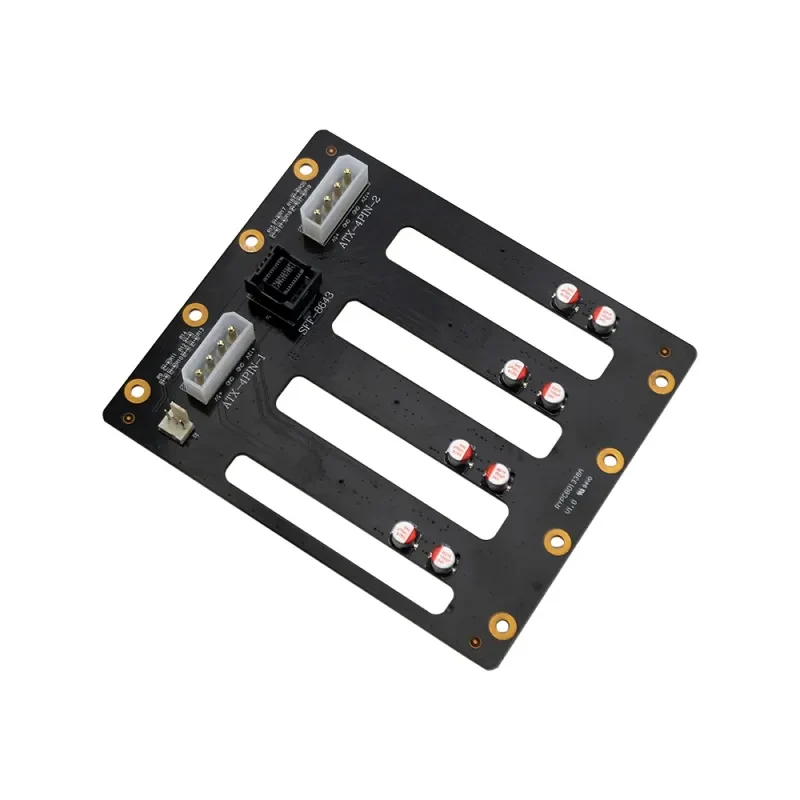

Серверная объединительная плата 4 HDD SAS SFF-8643 (поиск, пример) ~ 12-16€

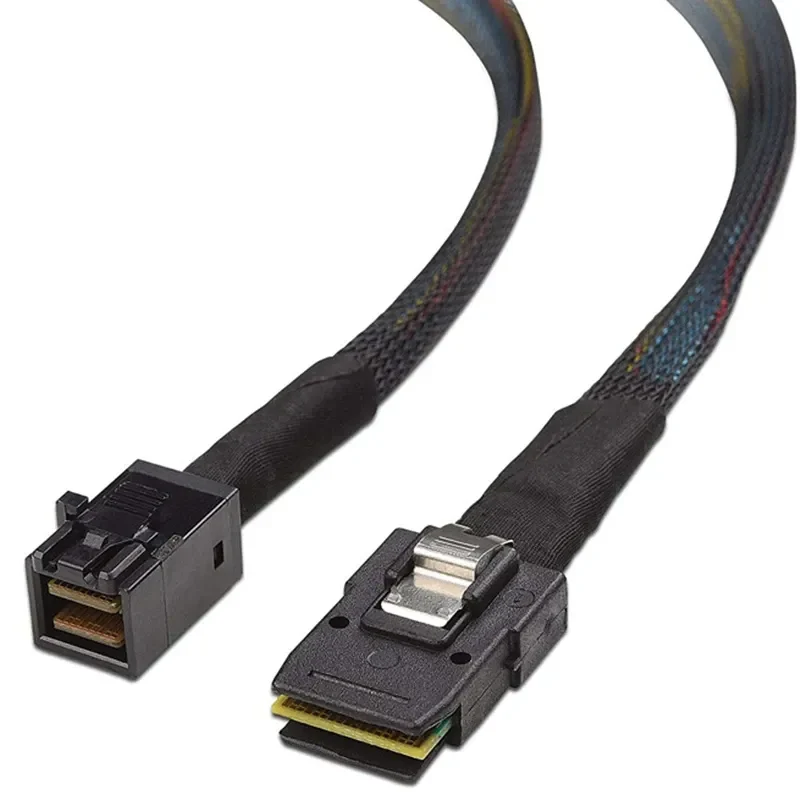

SAS-кабель SFF-8643 — SFF-8087 (поиск, пример) ~ 7-10 €

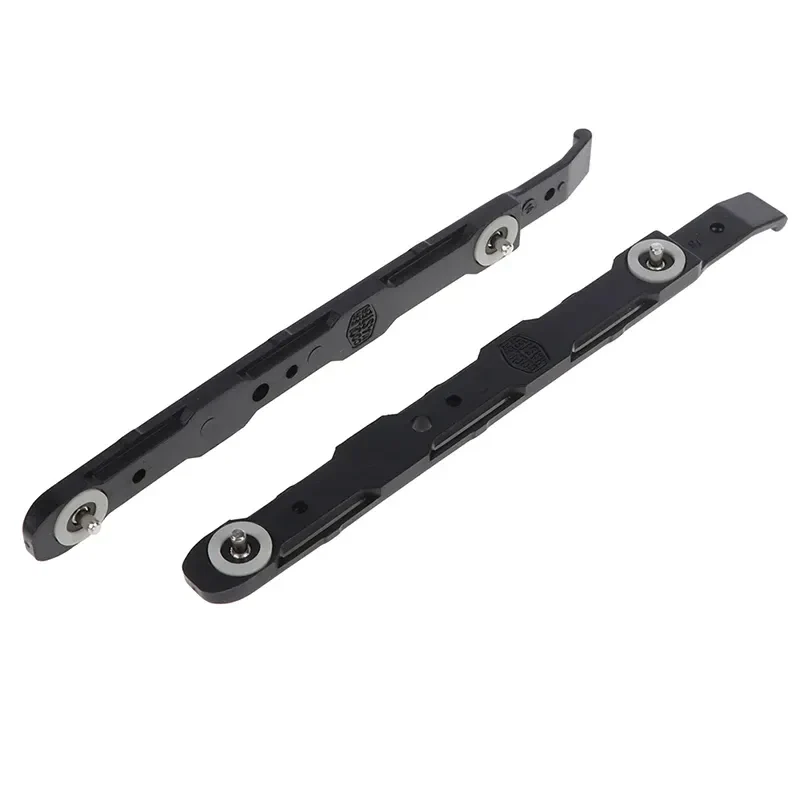

Рельсы для крепления жесткого диска (поиск, пример) ~ 1-2€

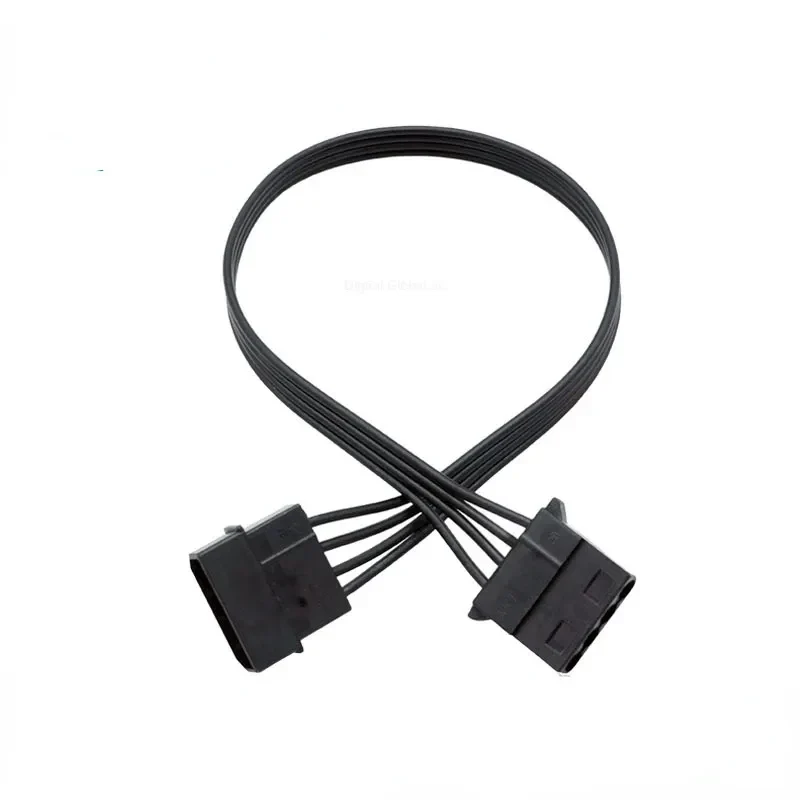

Компьютерный кабель Molex (поиск, пример) ~ 1-2€
Пылевой фильтр вентилятора 120мм (поиск, пример) ~ 1-2€
Пылевой фильтр вентилятора 120 мм (поиск, пример) ~ 1-2€
120мм бесщеточный вентилятор охлаждения 12В 3pin (поиск, пример) ~ 2-8€
Комплект латунных вставных гаек М3 (5мм / НД 5мм) (поиск, пример) ~ 1-2€
Набор болтов М3 (5мм, 10мм, 18мм) (поиск, пример) ~ 1-2€
8x5 мм
14х10 мм
4x 18 мм
Резиновый вентилятор с резьбой, заклепкой (поиск, пример) ~ 1-2€
Сильный магнит 5мм х 1,5мм (поиск, пример) ~ 1-3€
Не стесняйтесь искать по изображению, чтобы найти подходящую модель.
* Ориентировочные цены на 2025 год. Общая стоимость около 50-75 евро.
Сборка
обновление оборудования

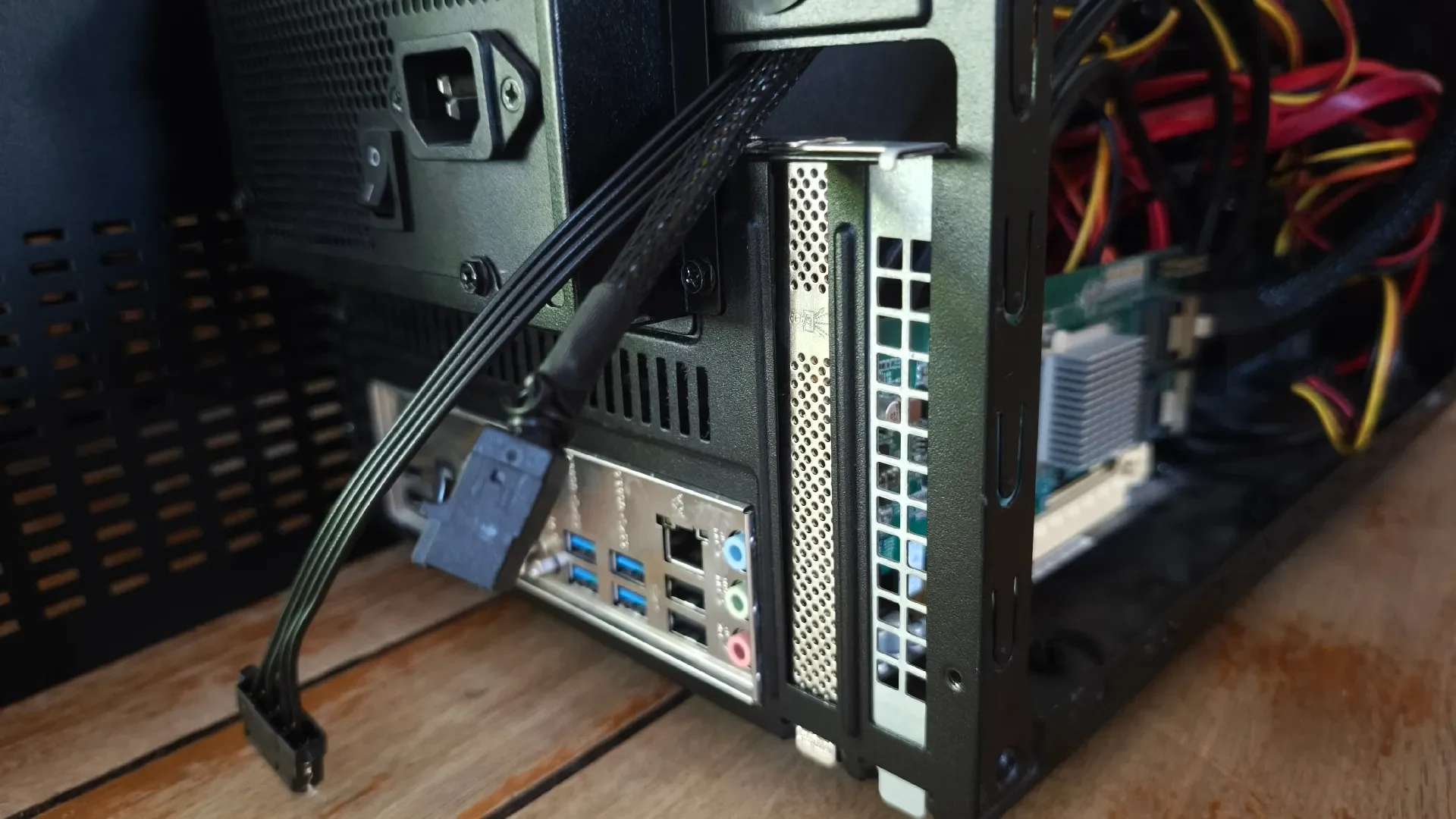

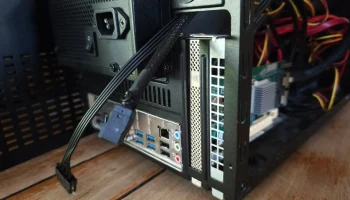

Это не обязательно, но можно попробовать депортировать разъем вентилятора.
Подготовьте боковые стороны
Установите латунную вставную гайку.
Обеспечьте правильную ориентацию (вставки симметричны).
Используйте винты диаметром 10 мм.
Собираем боковые стороны
Установите магниты. Убедитесь, что они правильно ориентированы (одинаковая полярность).
Сложите стороны вместе.
Поместите переднюю раму, чтобы скрепить все вместе. Используйте винты диаметром 10 мм.
Подготовьте тыл.
Установите латунную вставную гайку.
Используйте выр��занный пылевой фильтр вентилятора и вырежьте необходимые отверстия.
Установите объединительную плату. Используйте винты диаметром 5 мм.
Собрать заднюю часть
Соедините боковые и заднюю часть вместе.
Позаботьтесь об ориентации рельсов.
Используйте винты диаметром 18 мм.
Подготовьте переднюю часть
Установите резиновый вентилятор с заклепками и магниты. Убедитесь, что магниты правильно ориентированы (одинаковая полярность) и хорошо намагничиваются с рамкой.
Установите пылевой фильтр вентилятора.

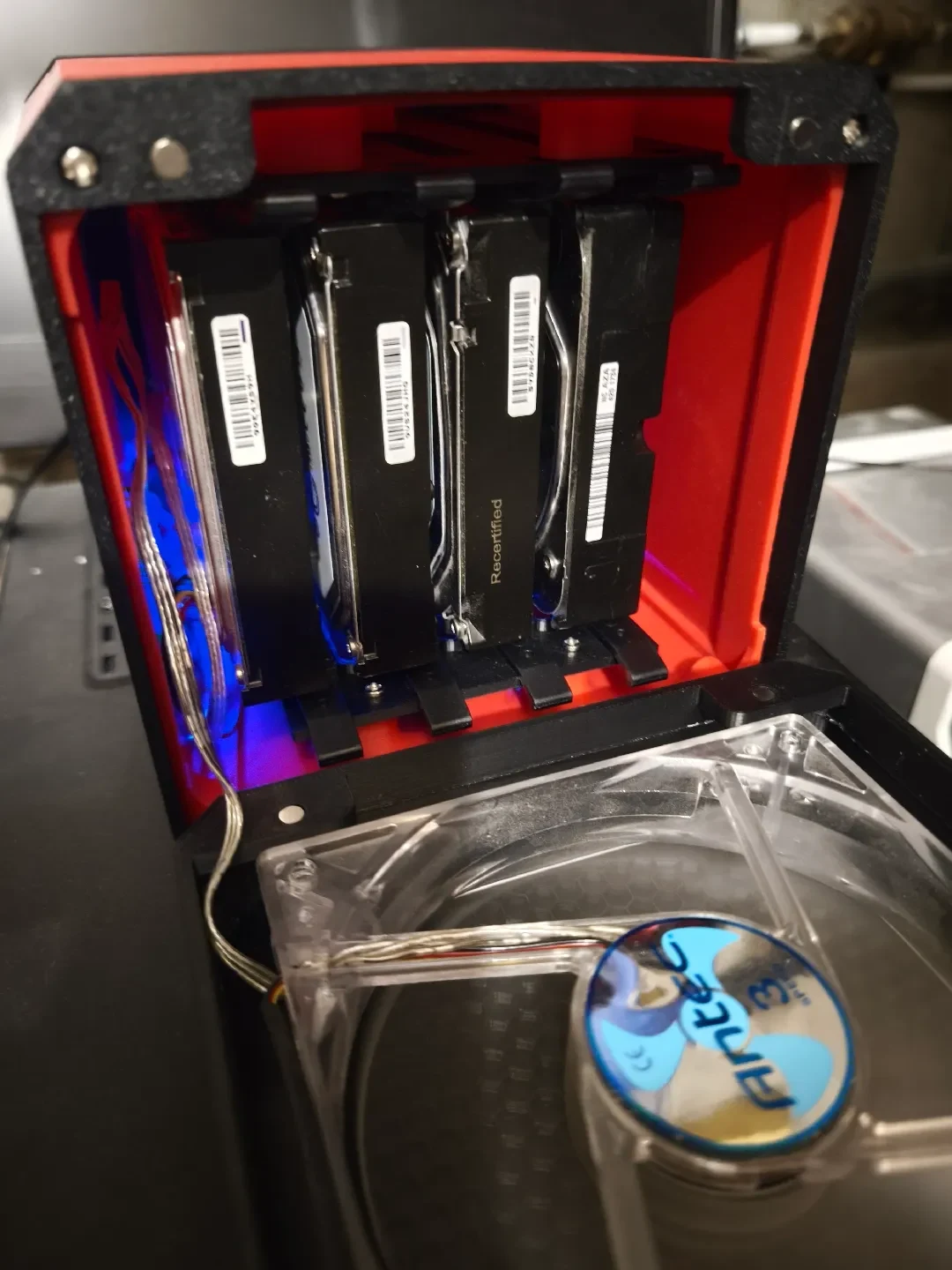

Поместите вентилятор. Убедитесь, что он правильно ориентирован: вентилятор должен всасывать воздух.
Собрать переднюю часть
