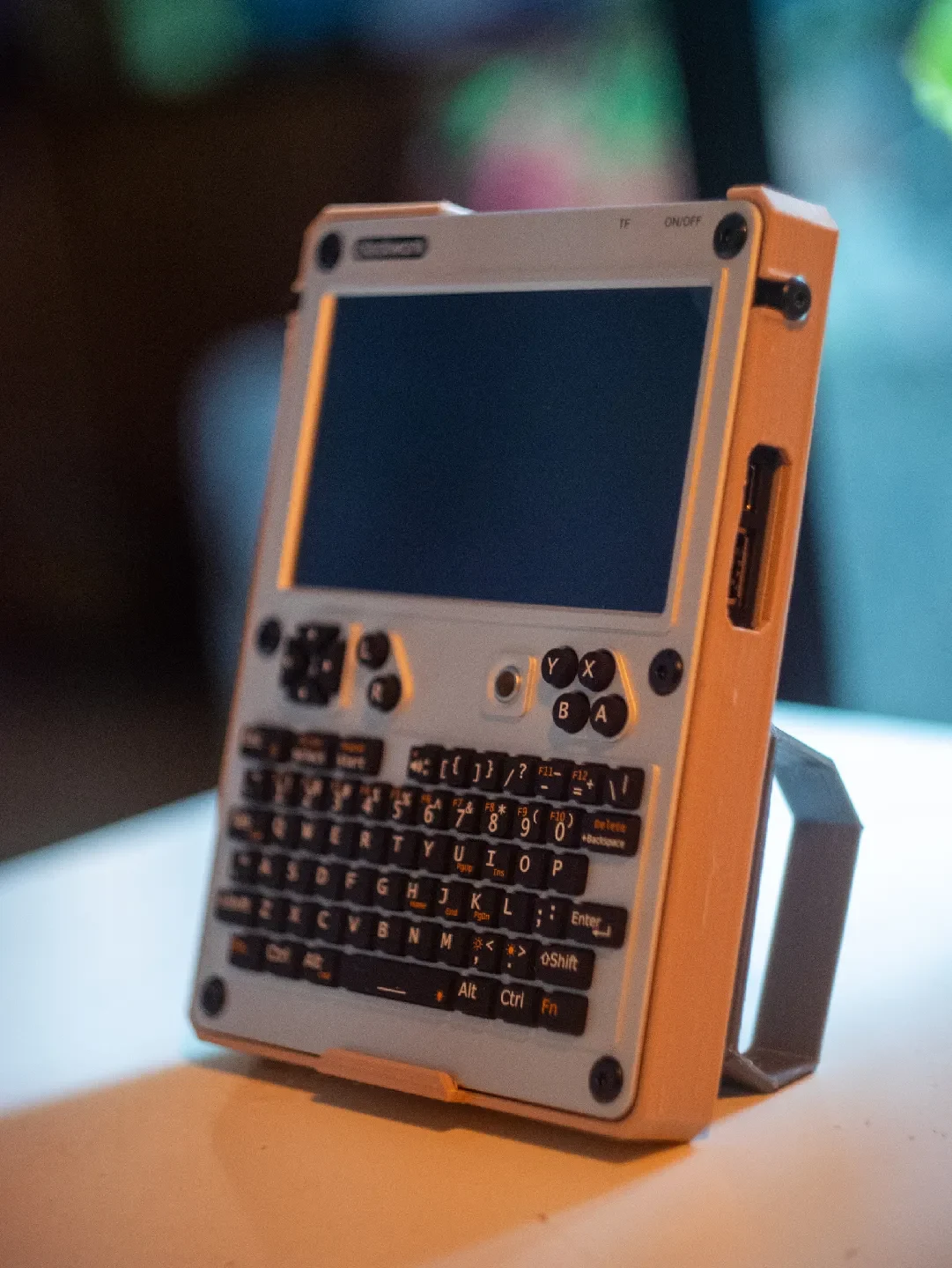

Ручка/футляр uConsole в стиле ретро
Вы когда-нибудь хотели использовать uConsole во время безделья? Я сделал.
Я купил uConsole, чтобы разрабатывать небольшие игры и демоверсии, лежа в постели после того, как дети уснули. Я сразу же начал часто капать его себе на лицо.
Это версия 3, ревизия бог знает (думаю 36) моего решения этой проблемы. На этот раз, вдохновившись компьютерами 80-90-х годов, я думаю, что это можно улучшить… но вот «достаточно хорошая» версия.
Разработан с учетом насадки .6, но и .4 тоже подойдет. Напечатано из PETG для прочности, но вы можете.
Поддержка требуется, но минимальна. Я постарался разместить все, что нуждается в поддержке, в скрытых областях готовой модели. В cura это обычная поддерж��а с параметрами по умолчанию везде. Он будет поддерживать отверстие USB, крючок в нижней части корпуса, а затем монтажные блоки на ручках. В итоге я напечатал поля по всему периметру, чтобы действительно избежать деформации, все точки соприкосновения полей представляют собой большие блоки, поэтому снятие и очистка совсем не так уж и плохи.

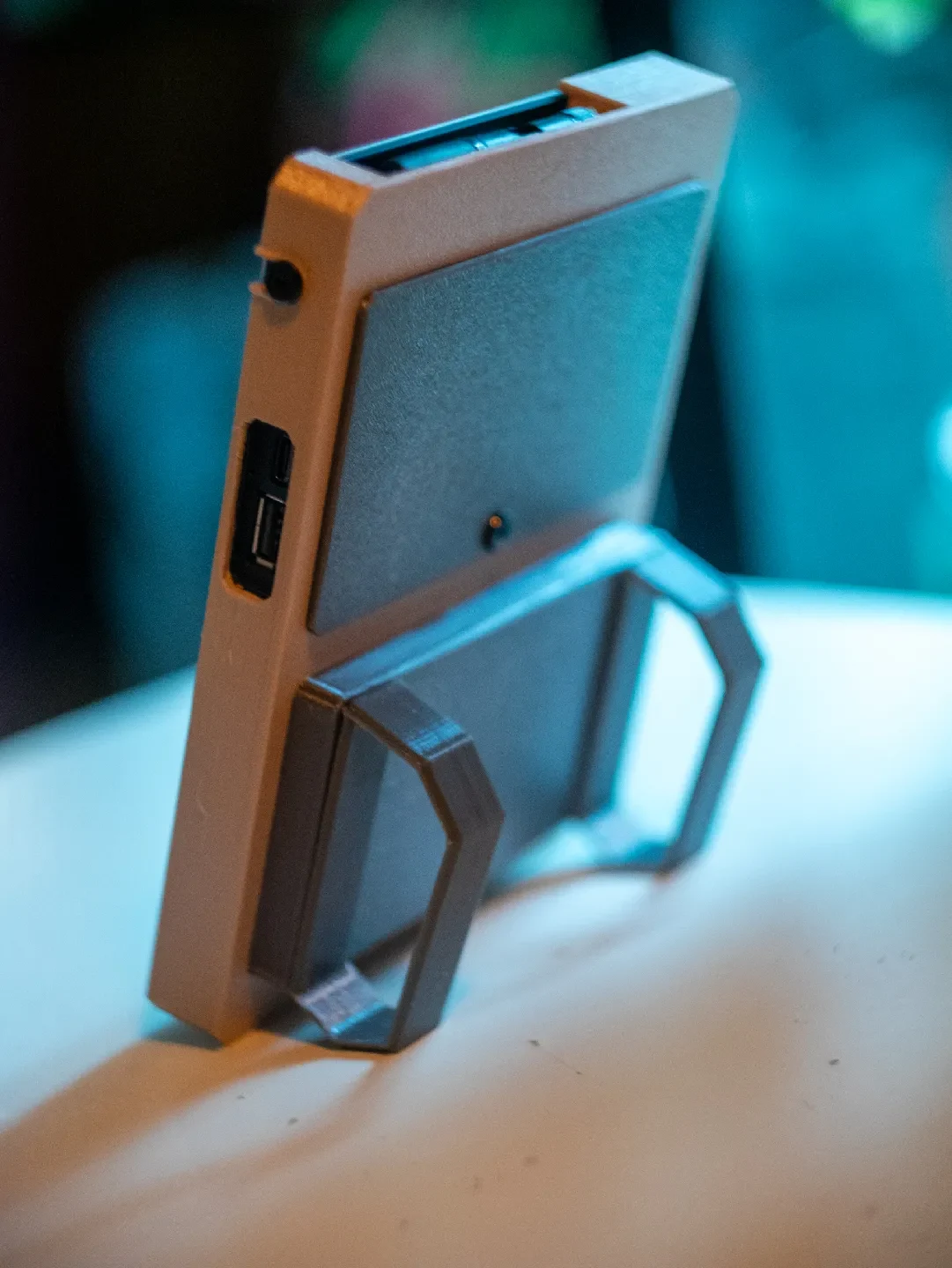

Ориентация печати на корпусе и задней панели плоская. Ручки должны быть напечатаны на их стороне так, чтобы ось Z проходила вверх по отверстию, что приводит к максимально гладкой ручке. Левая и правая ручки идентичны, мой рабочий процесс включал печать обеих по отдельности, потому что в предыдущих версиях этого не было.
Перед печатью помните, что:
Выходы HDMI и аудио закрыты, потому что я ими не пользуюсь.
Модель оснащена встроенным креплением для Wi-Fi-антенны.
Вам нужен какой-то способ соединения ручек с задней панелью.
Я включил файл шагов, так что вы можете изменить его, если хотите. Если вы в отчаянии, оставьте комментарий, и мы сможем добавить версию.
После печати:
Снимите опоры/поля и очистите
Прикрепите ручки к задней пластине, сначала дважды проверьте ориентацию.
Снимите оригинальную подставку с uConsole.
Вставьте в корпус и затяните вокруг него оригинальные болты подставки.
Для склеивания деталей я использовал сварку трением изнутри корпуса, чтобы свести беспорядок к минимуму.
Проверьте мой профиль, чтобы увидеть оригинальный менее навязчивый дизайн, и следите за ним; Я еще не закончил с этим.
