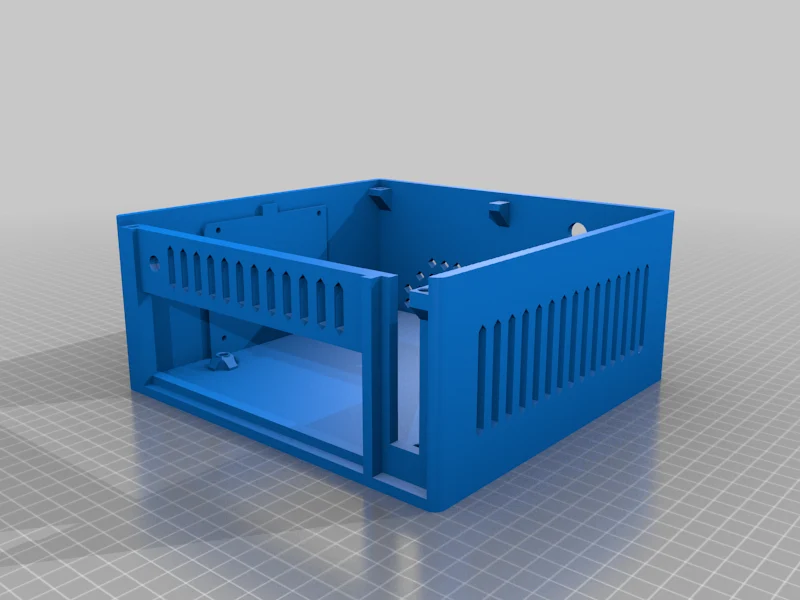

HTPC - корпус pfSense mini-ITX, less поддерживает ремикс

Источник:

www.printables.com

Ремикс из и без того отличного дизайна vl4dt3p3s, https://www.thingiverse.com/thing:3995301

Мои изменения:

Добавлены фаски в вентиляционных пазах, чтобы уменьшить количество необходимых опор. На мой взгляд, это выглядит как униформа :)
Добавлены отверстия размера М3 в нижней части пазов латунных вставок на случай, если у вас винты слишком длинные (как у меня).
Выступы на крышке стали немного больше.
Сделана часть, касающаяся экрана ввода-вывода материнской платы, немного толще.

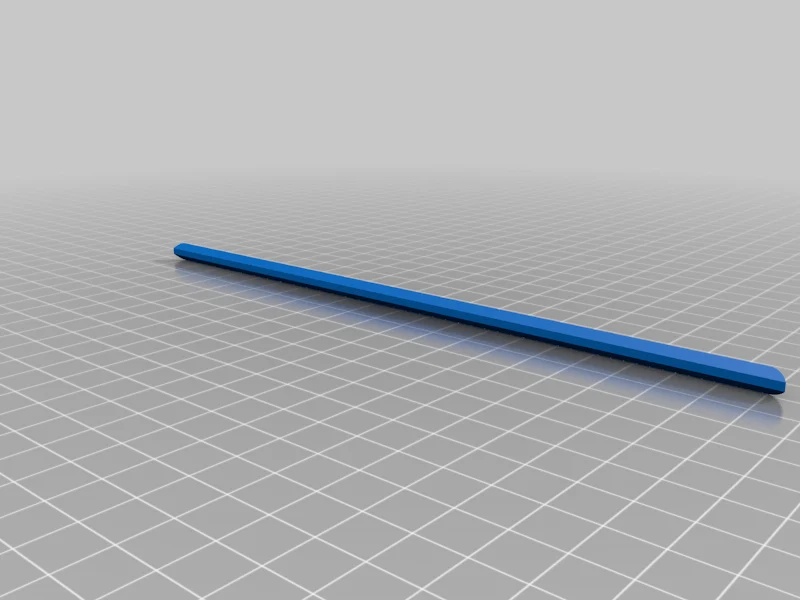

Переделал вкладку, чтобы ее и паз для вкладки в корпусе можно было печатать без подставок
Еще несколько небольших изменений, о которых я, вероятно, забыл.

Что хочу добавить, но еще не сделал:

Добавить отверстие в крышке для вентилятора

Вы должны быть в состоянии следовать инструкциям по проектированию vl4dt3p3s. Хотя теперь вы можете использовать винты М3 немного большей длины, если у вас нет винтов подходящего размера.

Печать занимает много времени!

Напечатал свой с соплом 0,8 мм и высотой слоя 0,28 мм, и печать все равно заняла около 24 часов.

Поддержка необходима, если только у вас ДЕЙСТВИТЕЛЬНО не установлены большие мосты.

Уменьшил количество верхнего и нижнего слоев до 3, возможно, можно уменьшить до 2, если хочешь сэкономить на пластике, с риском возникновения проблем при установке латунных вставок М3 (они могут расплавиться насквозь!)

Я включил исходный файл Fusion360, ес��и кто-то еще захочет сделать его ремикс!

Настройки печати

Принтер:

Креальность CR-6SE

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,28

Заполнение:

10%
