Фрезерный станок с ЧПУ Стивена - складной - ременный при...
Я потерял некоторые файлы между сборкой этого и настоящего момента и не составил список деталей при сборке. У меня есть ключевые файлы, и я могу попытаться найти конкретные недостающие модели, если попросите. Я опубл��ковал это, так как было проделано достаточно работы, и казалось, что это будет действительно хорошей отправной точкой для индивидуальной сборки.

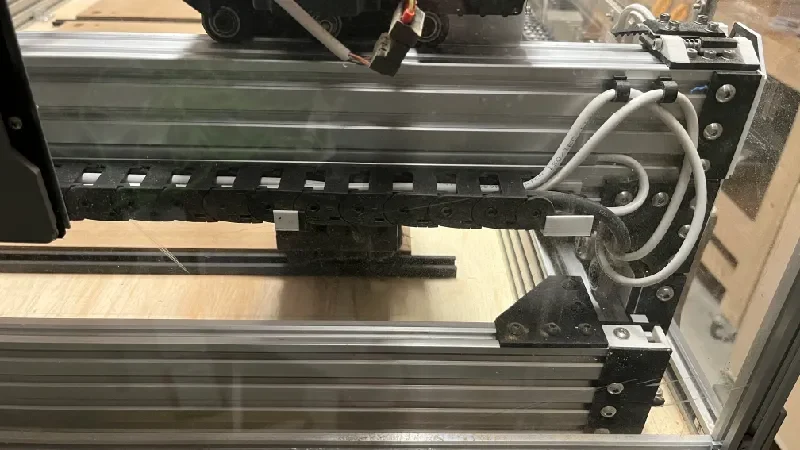

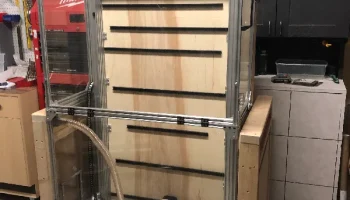

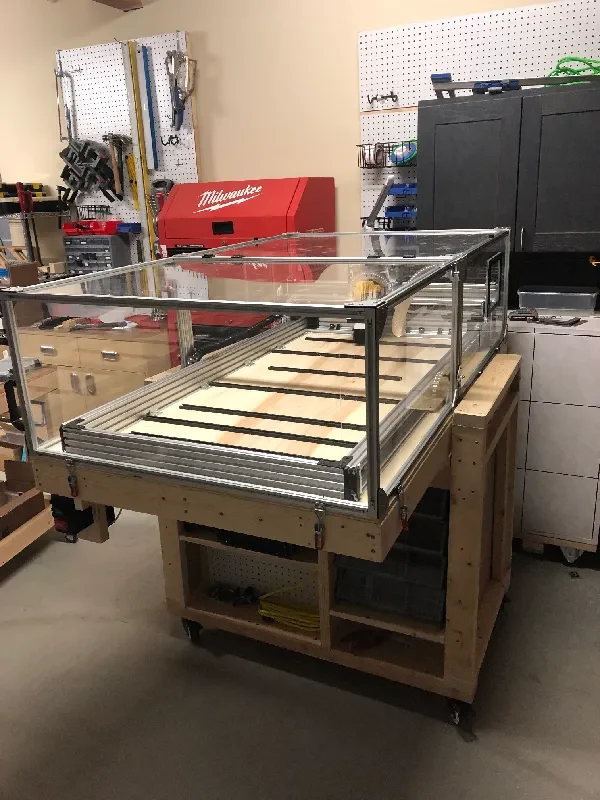

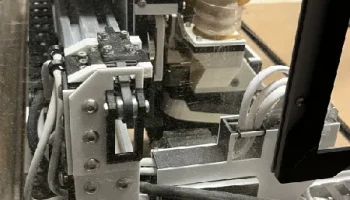

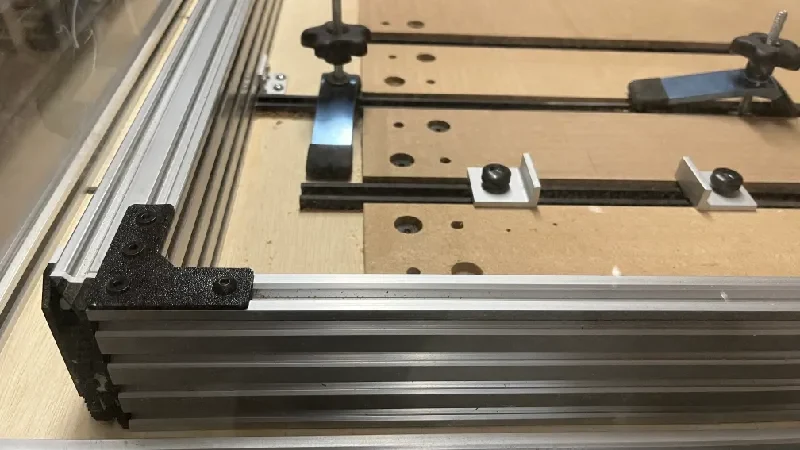

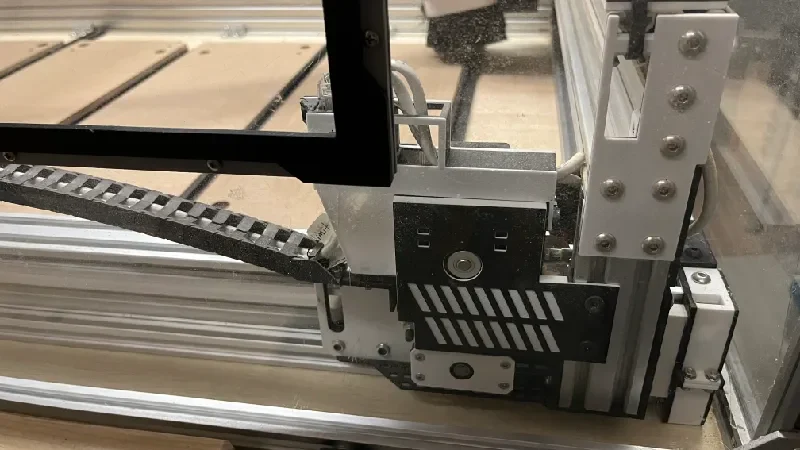

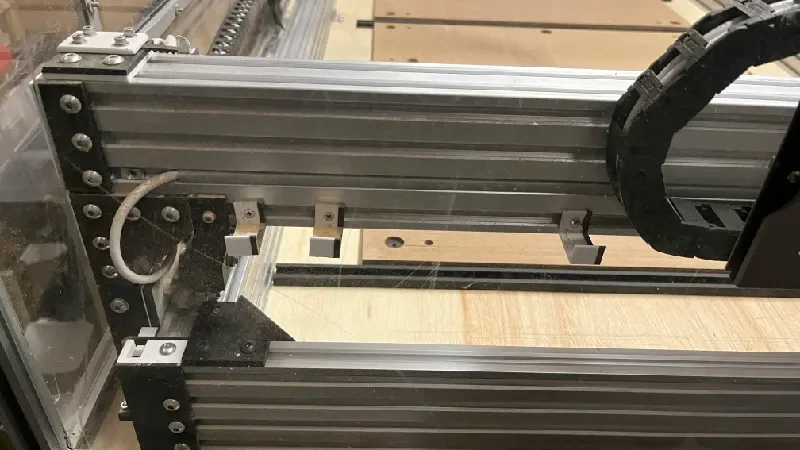

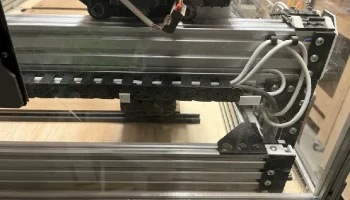

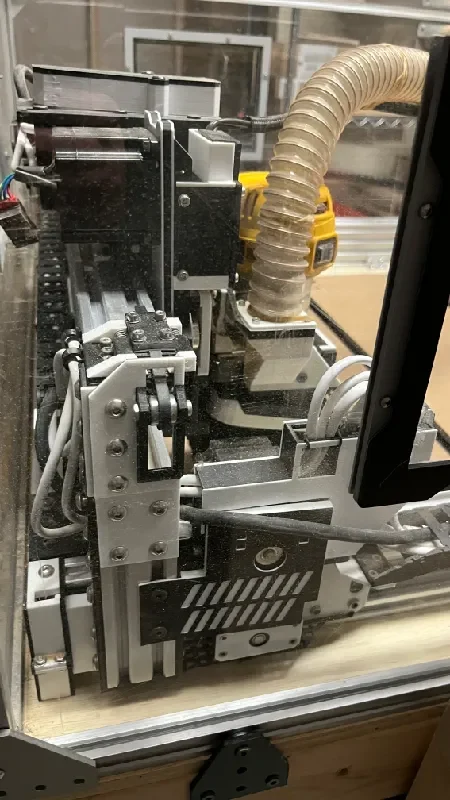

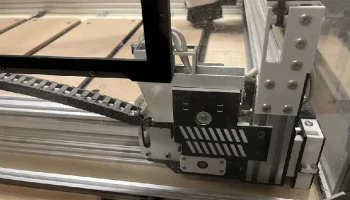

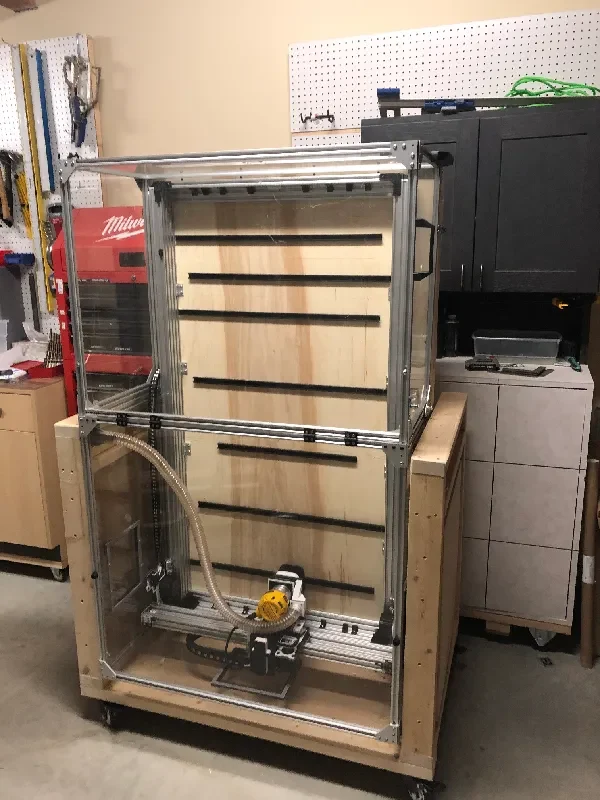

ЧПУ использует C-образные балки для осей x и y и имеет ременный привод, ось y использует двойные шаговые двигатели Nema 23 с понижающим редуктором для получения большего крутящего момента и передаточным отношением примерно 2:1, ось Y использует один двигатель и имеет передаточное отношение примерно 3:1, оба имеют натяжение ремня с винтовым приводом, а ось Y предназначена для поглощения столкновений с порталом с помощью подпружиненного парковочного упора, поскольку ЧПУ спроектировано для установки в корпус, который можно поворачивать и складывать. занимает меньше места
Вероятно, его не следует загружать тем, кто хочет получить полную сборку, готовую к печати, но может быть полезен для тех, кто хочет хорошо начать работу с частями. Я также могу найти некоторые недостающие детали или сделать дополнительные фотографии участков, если есть потребность
