Корпус для материнской платы Framework с батареей

Это модификация моделей «bottom_cover_l_cut.stl» и «bottom_cover_r_cut.stl» из официальной версии. Добавлена возможность установки официальная батарея в минималистском стиле.

Вам следует посетить официальную версию, чтобы загрузить остальные необходимые части, такие как «top_cover_l_cut.stl», «top_cover_main_full.stl», «top_cover_r_cut.stl» и «connect_pin.stl».

Я выбрал два подхода, и о них следует помнить.

Фрикционное крепление (вставьте аккумулятор на место)

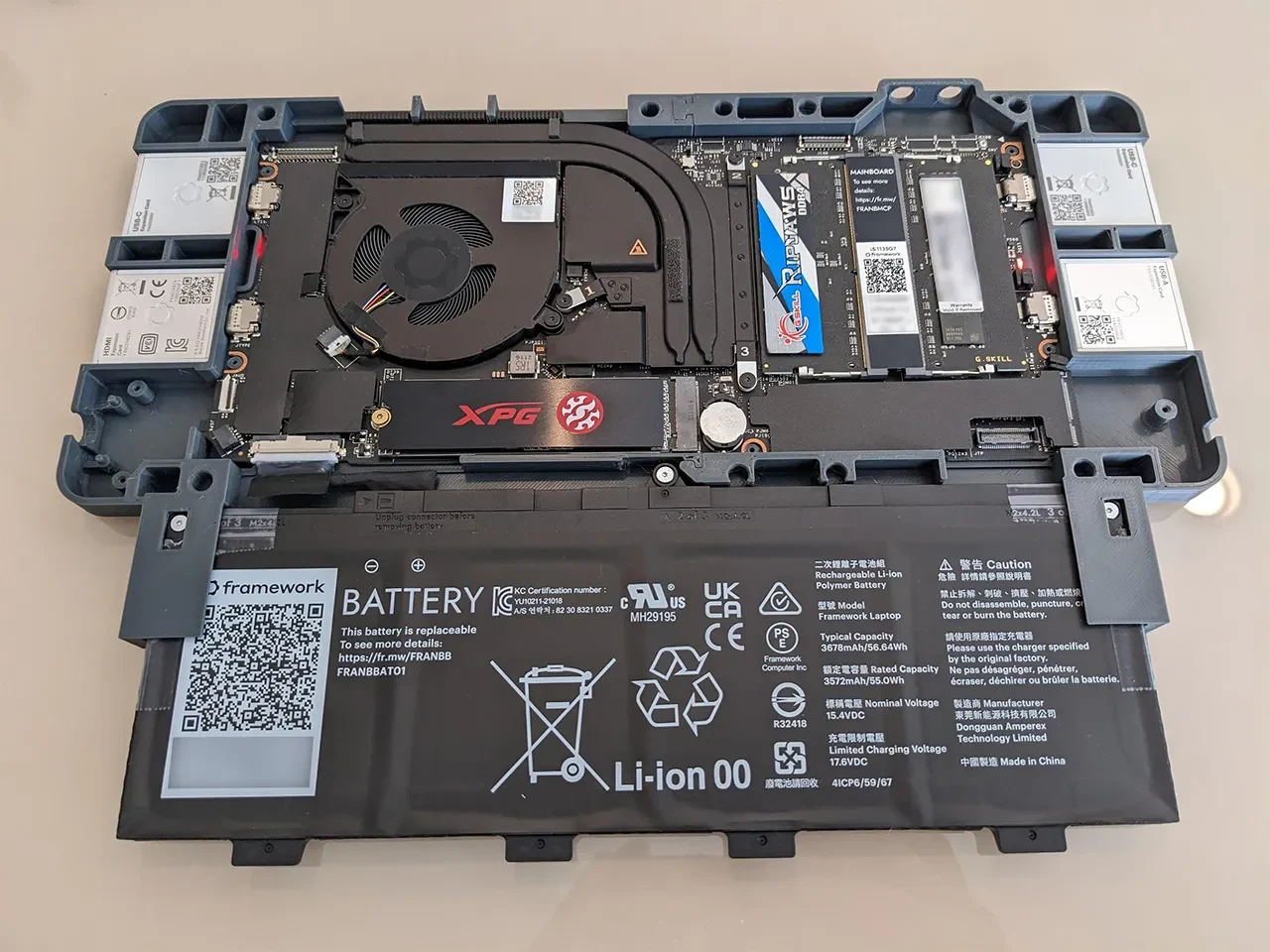

Аккумулятор завернут в относительно хрупкую тонкую пластиковую пленку. Установка ее на место может привести к повреждению или разрыву пленки. На моей фотограф��и вы можете видеть, что я добавил немного ленты, чтобы защитить от повреждений.

Вам также понадобятся подставки для печати этого дизайна.

Примечание. Поскольку аккумулятор оснащен невыпадающими винтами, отверстия для винтов не предусмотрены, поскольку они будут мешать свисающим невыпадающим винтам, когда вы вставите аккумулятор на место. На фотографии показана более ранняя версия, в которой я все еще пытался заставить работать врезной подход, но в конечном итоге я изменил детали винт�� для этой загрузки.

Винтовое крепление (привинтите аккумулятор на место)

Нет необходимости в опорах, но ничто не мешает аккумулятору сложиться вверх по направлению к материнской плате. Нужно быть осознанным и осторожным.

Я не распечатывал это сам, но расположение винтов такое же, как и у другой моей модели, которую я распечатал и знаю, что она работает.

В любом случае, поскольку батарея по большей части незащищена, я бы использовал любую из этих конструкций только в том случае, если компьютер будет монтироваться вне охват.
