Держатель батареи с винтовыми контактами 18650 - беспаечн...

Обзор проекта

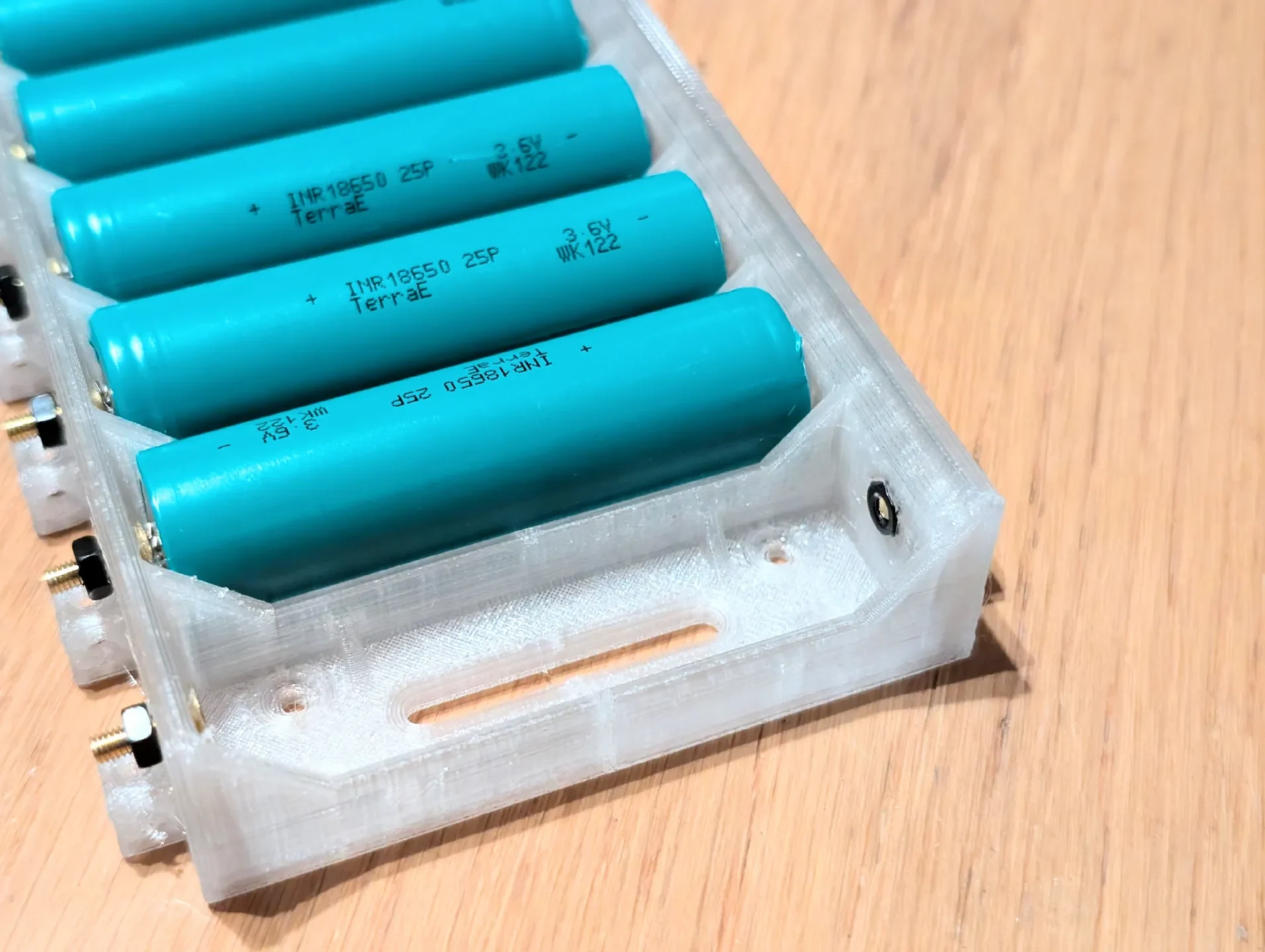

Я хотел разработать беспаечный и легко демонтируемый держатель батареи 18650, позволяющий перерабатывать элементы и при необходимости простую замену более слабых элементов.
Целью является создание аккумуляторных блоков малой емкости для проектов с низким энергопотреблением.

Пользователь может выбрать количество ячеек, соединенных последовательно и параллельно, в зависимости от конкретных потребностей.

Поскольку мой сосед высмеивал меня по поводу потенциального сопротивления и потерь энергии по сравнению с никелевыми полосами, сваренными точечной сваркой, я решил использовать медные винты. Каждая ячейка прочно зажимается между двумя винтами, обеспечивая более надежный контакт, чем простая пружина.

Затем винты соединяются с помощью медных полос толщиной 0,3 мм перед интеграцией BMS.

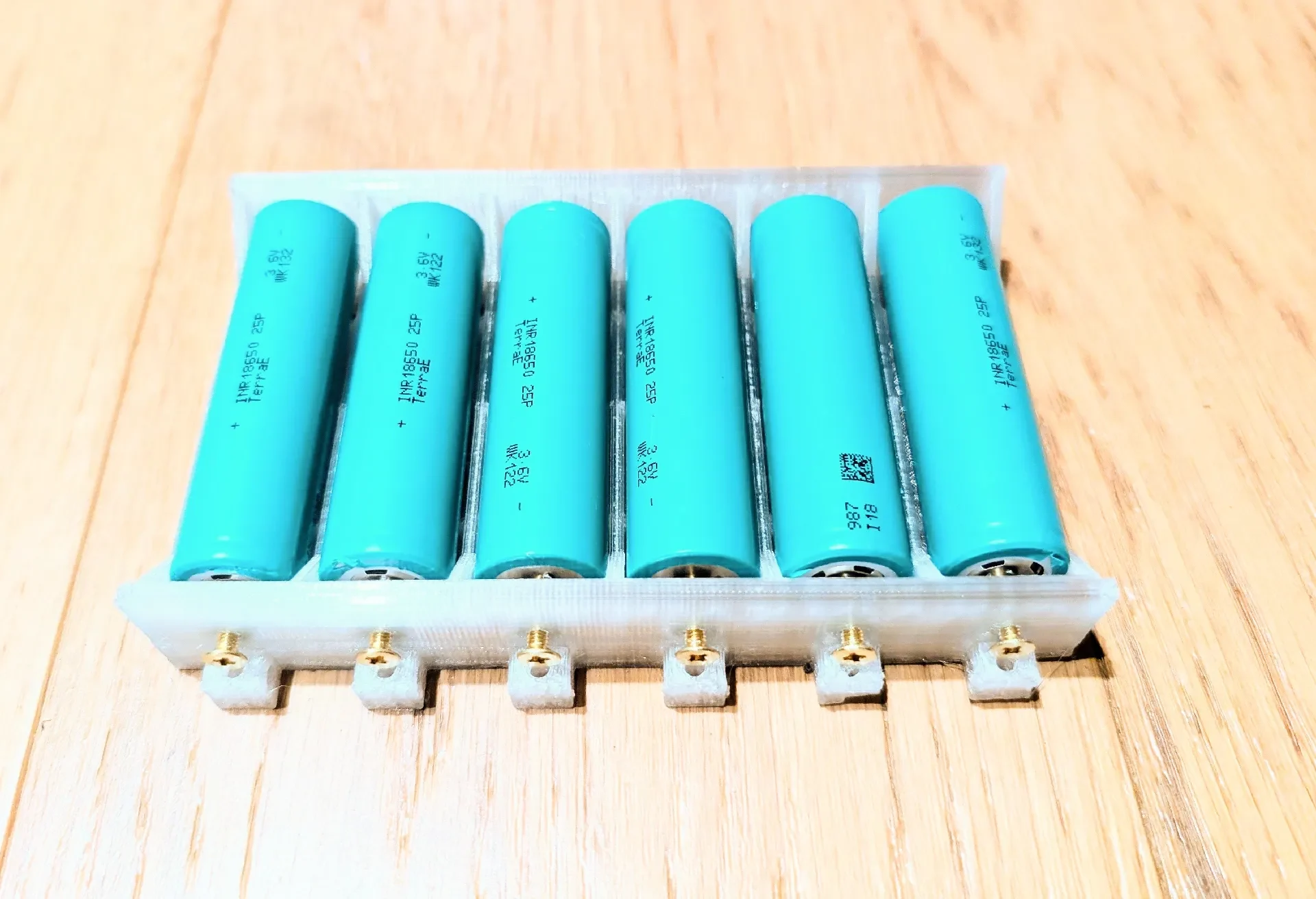

Конструкция доступна для упаковок по 1, 2, 4, 6 или 8 ячеек.

Предварительно просверленные отверстия и продольные опоры позволяют легко монтировать аккумуляторный блок в различных условиях или соединять несколько аккумуляторов вместе.

Необходимые материалы:

Медные винты M3 x 10 мм.
Гайки М3
