Чехол для док-станции Nintendo Switch MKIII

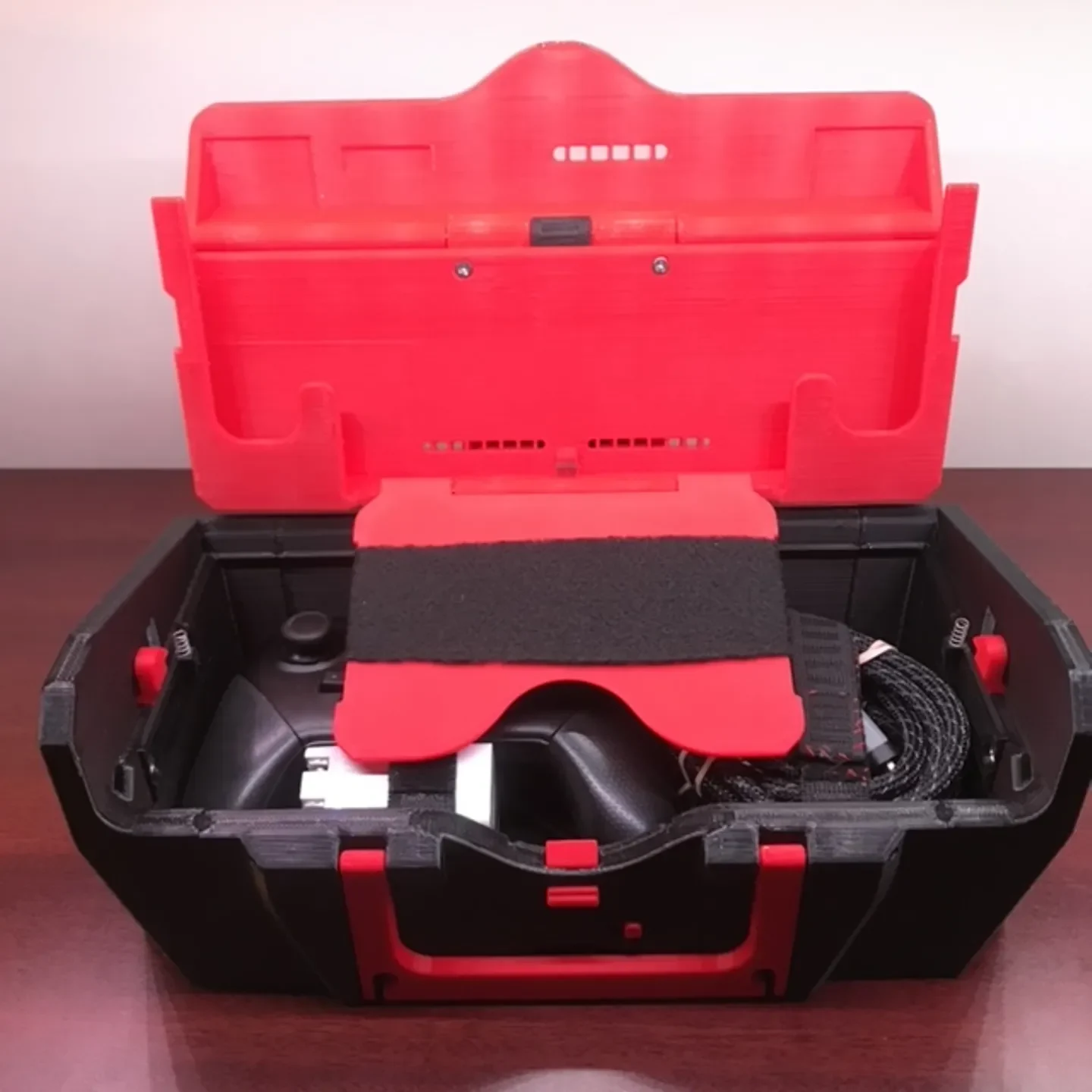

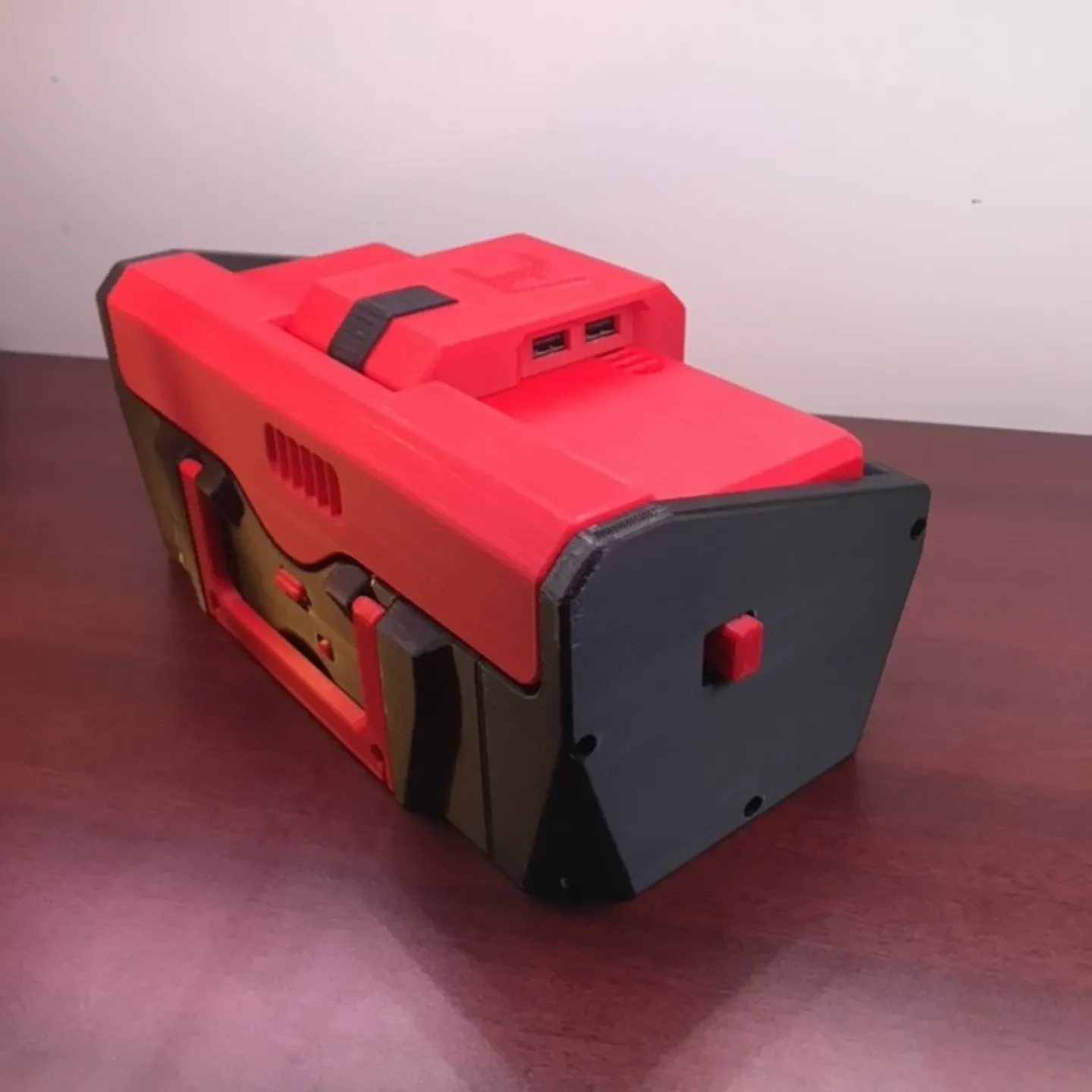

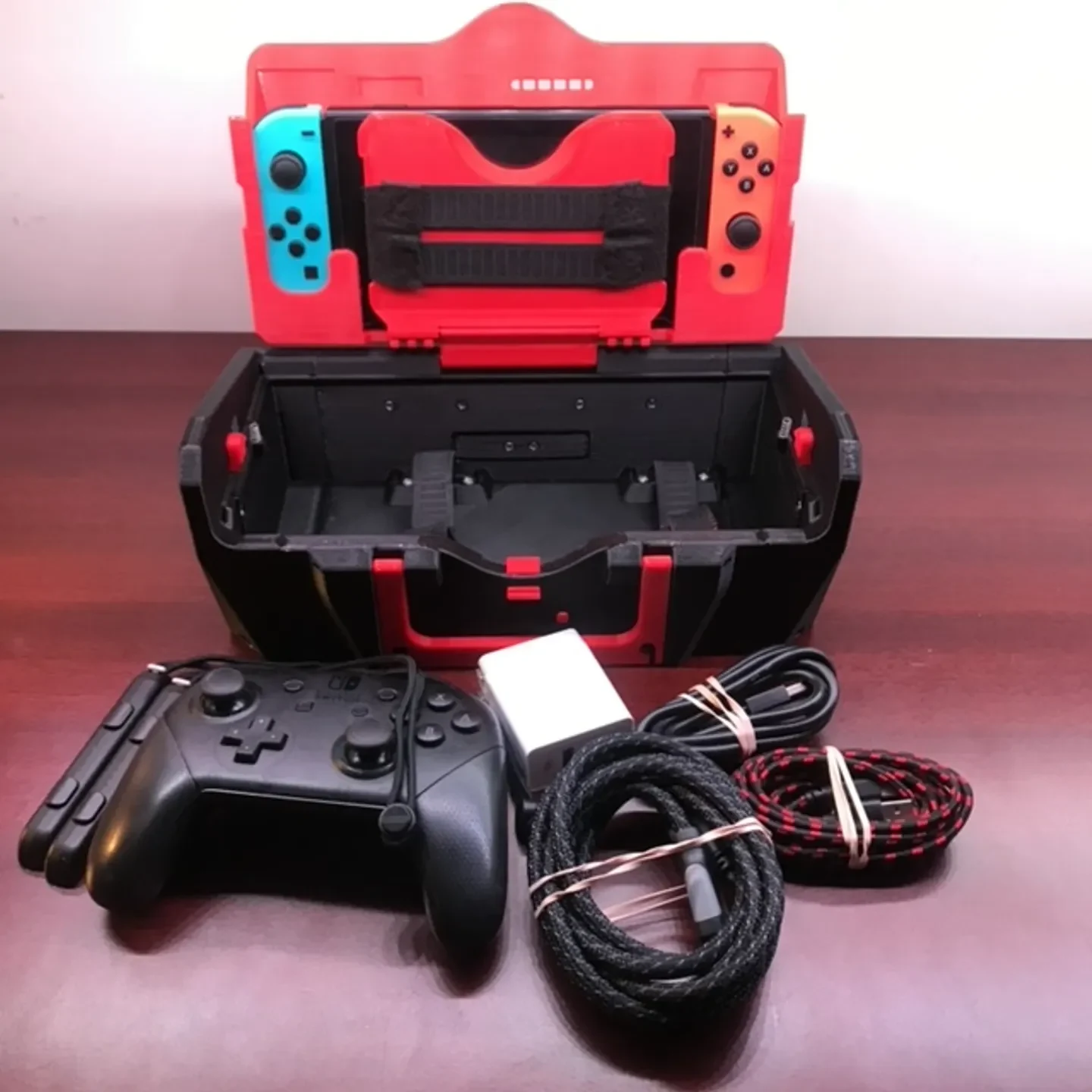

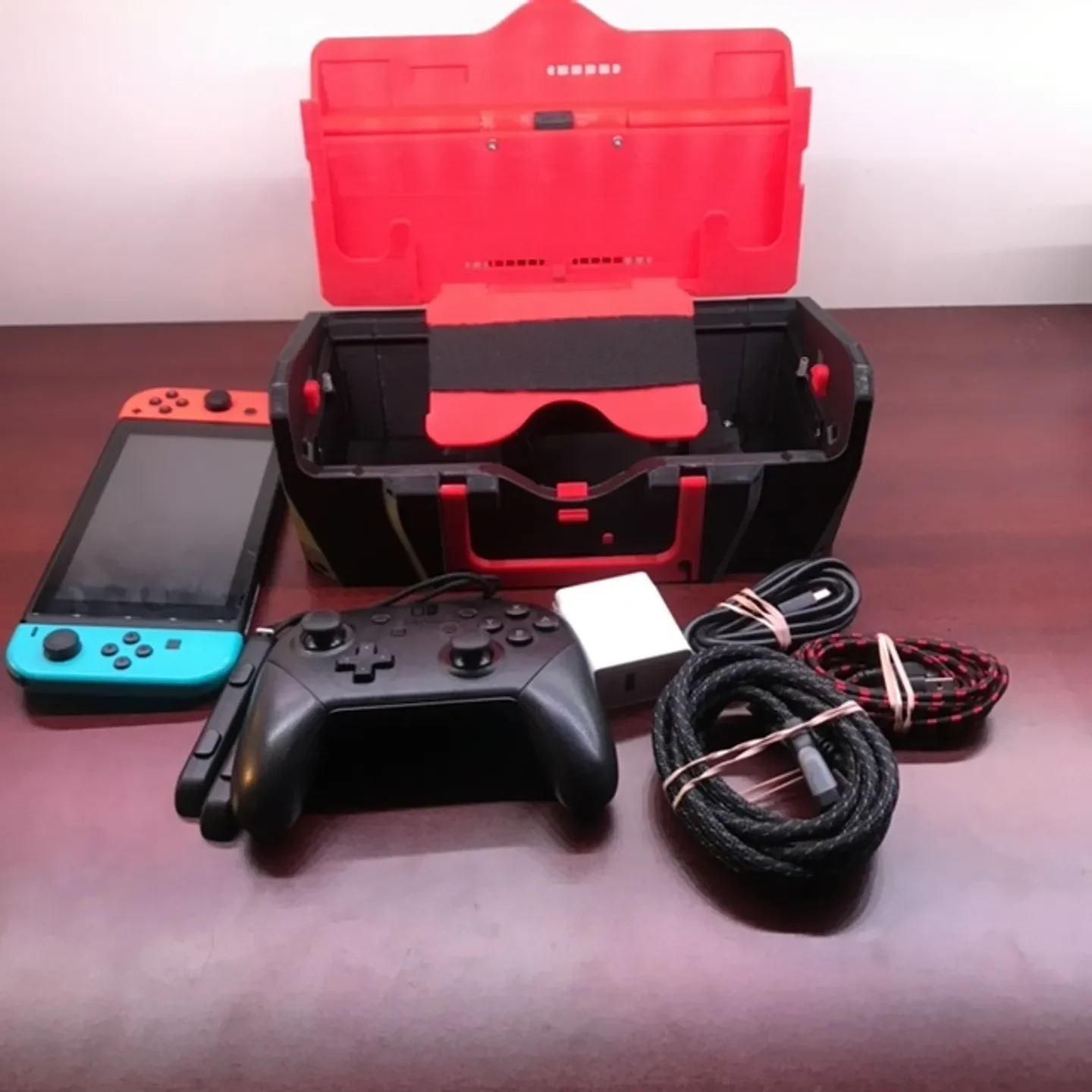

Вот он, напечатанный на 3D-принтере док-футляр для док-станции Nintendo Switch MKIII.

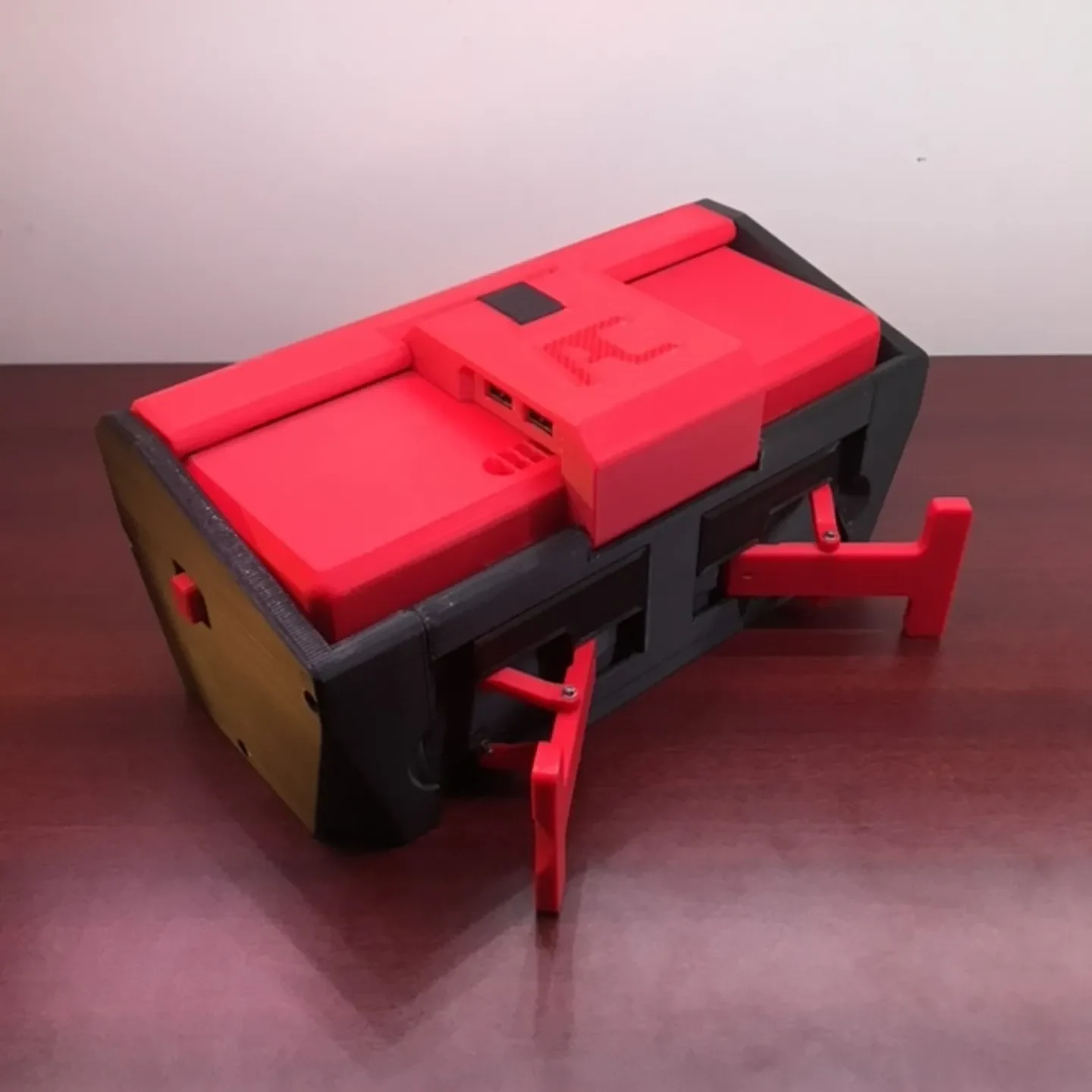

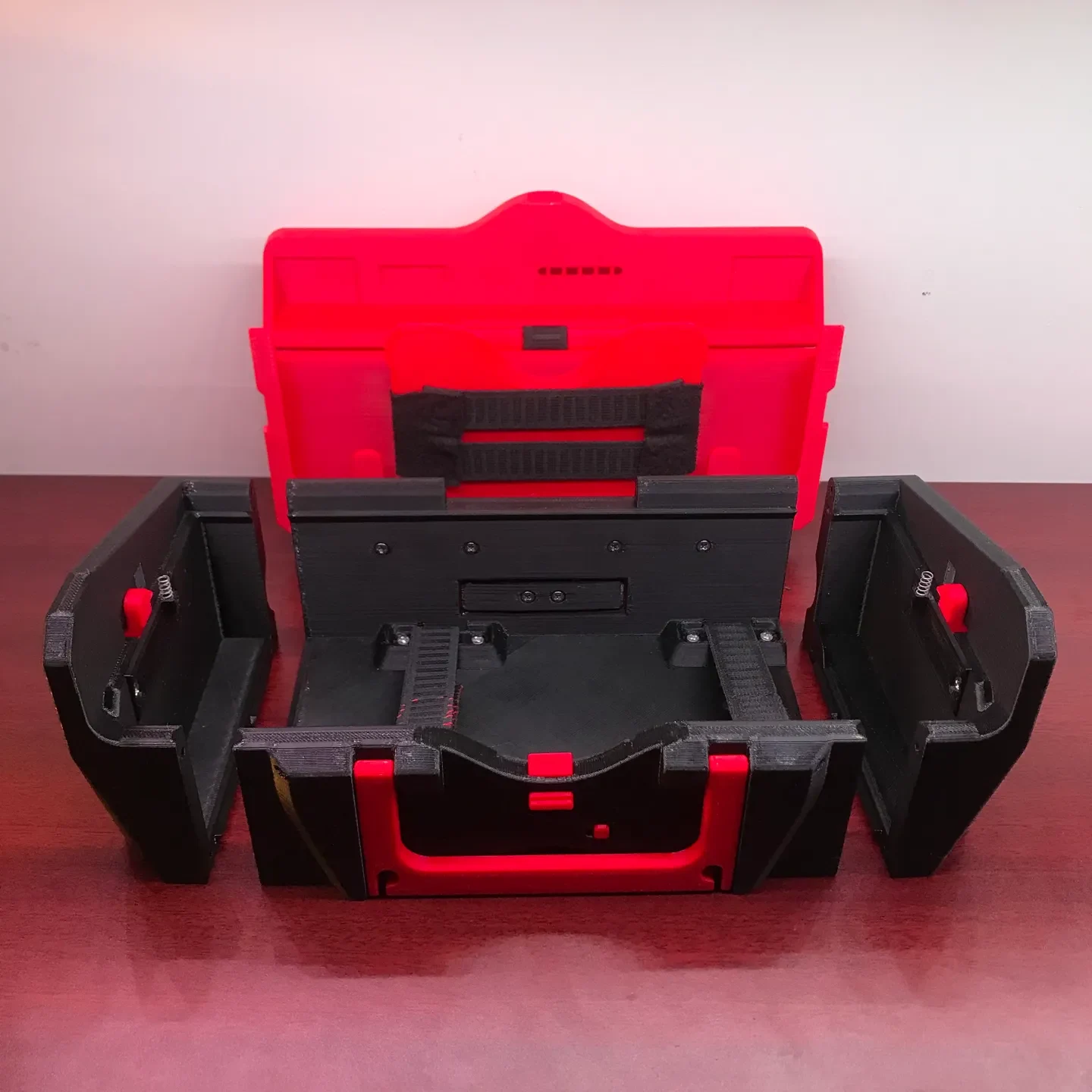

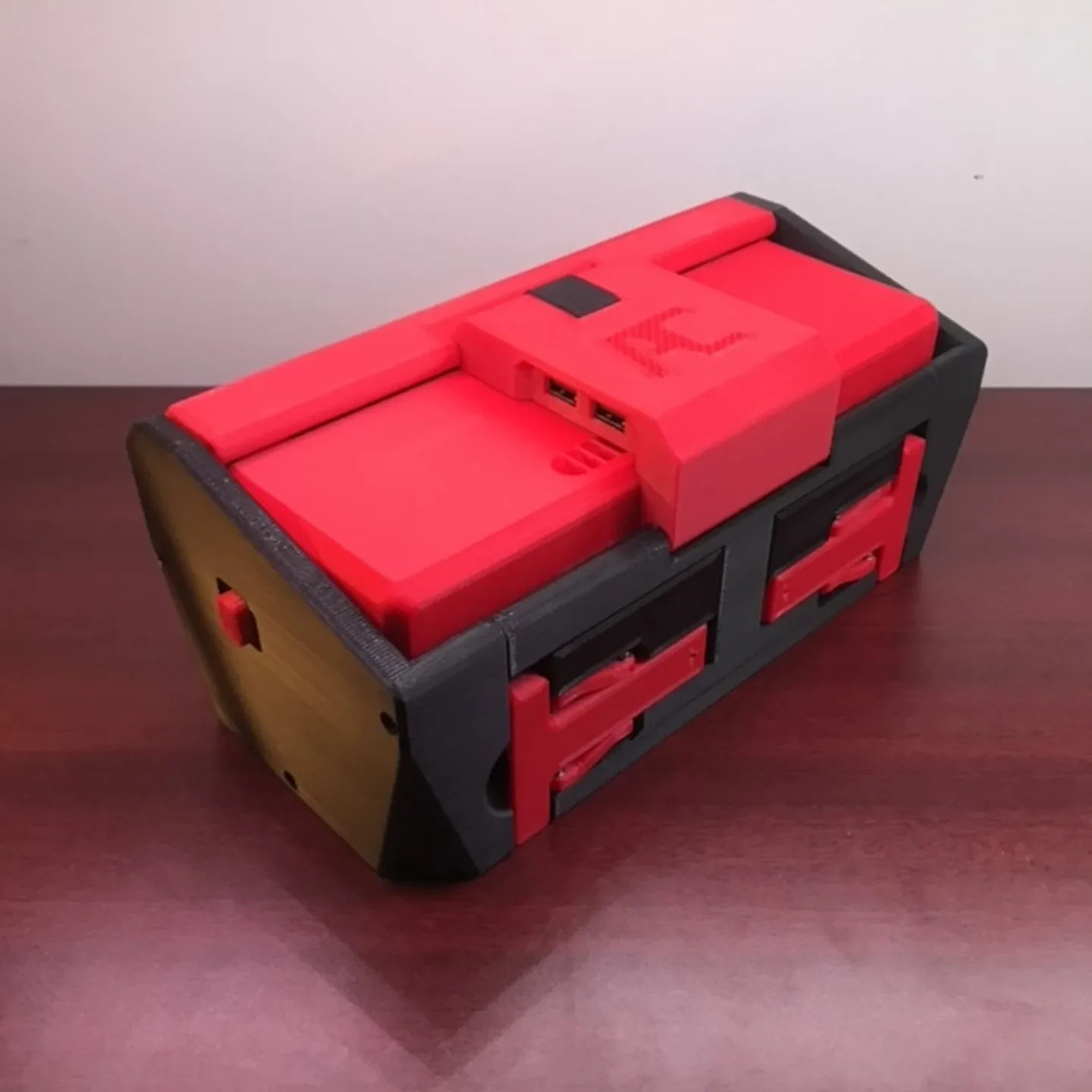

В этом обновлении я разрезал основу на отдельные части, чтобы можно было распечатать весь корпус на принтерах меньшего формата. Все детали можно распечатать на принтерах Prusa i3 и ender3. Я также изменил конструкцию задних стоек, чтобы они не только предотвращали опрокидывание, но и позволяли обматывать их кабелями для еще более быстрой транспортировки.

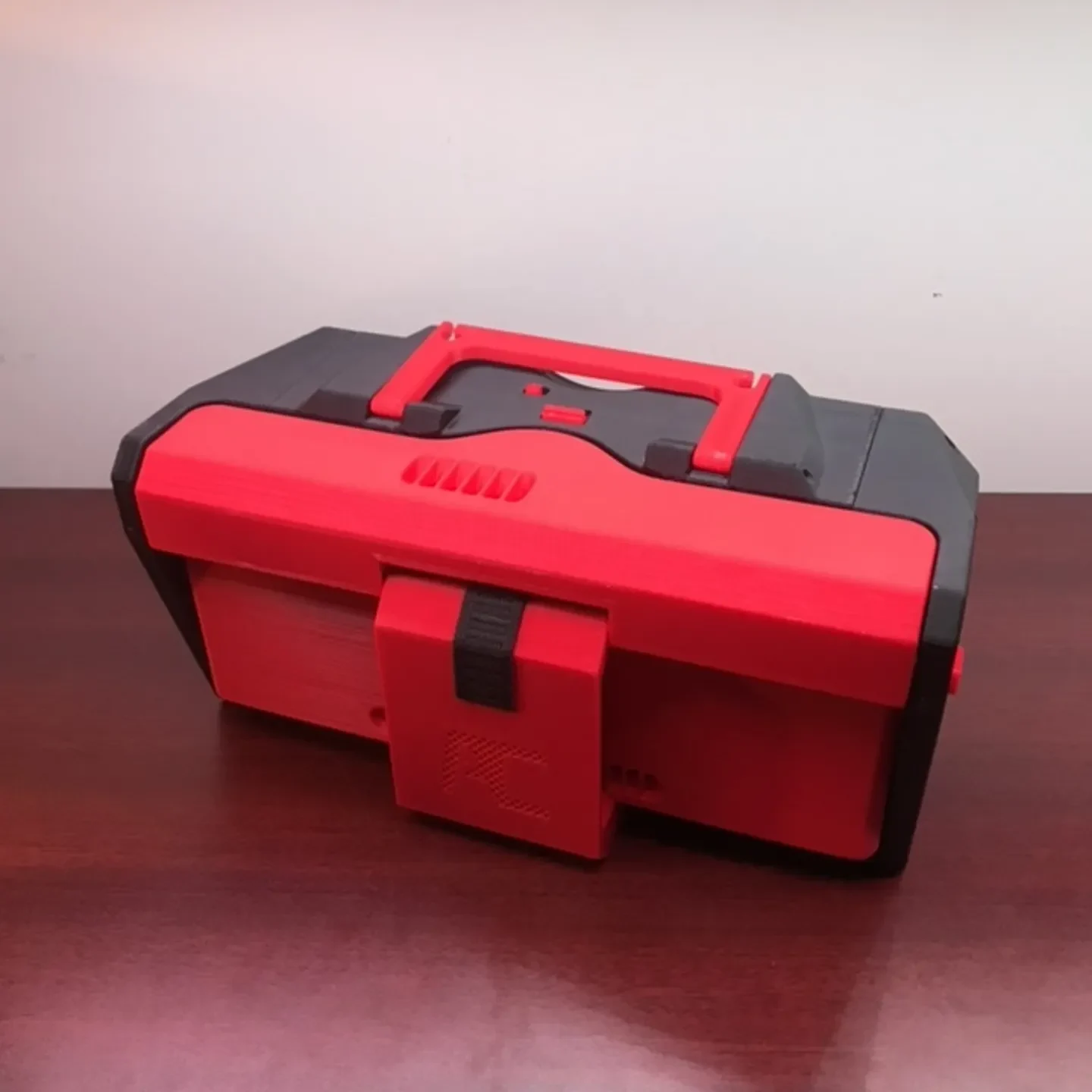

Единственные детали, которые изменились по сравнению с MKII, — это основание и ручка. Все остальные компоненты остались прежними, а для выдвижных задних стоек были добавлены дополнительные детали.

Вам пот��ебуются следующие расходные материалы (этот список покупок не менялся со времени MKI):

— Пружины сжатия 0,5 x 4 x 15 мм (5 шт.)

-Музыкальный провод диаметром 0,031 дюйма.

-Стержень диаметром 1,5 мм

-3 мм стальной приклад

-Набор винтов с плоской головкой

-Набор винтов

-Набор винтов с головкой под торцевой к��юч

-Док для коммутатора

Липучка шириной 3/4 дюйма

Эластичный ремень -3/4 дюйма

-Нить

-Лист фетра

Список винтов:

-М3 х 6мм LG. Винт с потайной головкой (10 шт.)

-М3 х 8мм LG. Винт с потайной головкой (10 шт.)

-М3 х 12мм LG. Винт с потайной головкой (4 шт.)

-М3 х 30мм LG. Винт с головкой под торцевой ключ (10 шт.)

-М2 х 6мм LG. Винт с головкой под торцевой ключ (2 шт.)

-М2 х 8мм LG. Винт с головкой под торцевой ключ (6 шт.)

-М2 х 12 мм LG. Винт с головкой под торцевой ключ (6 шт.)

-М2,5 х 4 мм LG. Установочный винт (2 шт.)

-М3 х 6мм LG. Установочный винт (4 шт.)

-М4 х 6мм LG. Установочный винт (2 шт.)

Список контактов:

-1,5 мм в диаметре. Длина 30 мм (2 шт.)

-1,5 мм в диаметре. Длина 38 мм (2 шт.)

-1,5 мм в диаметре. Длина 95 мм (1 шт.)

-3 мм Диаметр. Длина 235 мм (1 шт.)

-3 мм Диаметр. Длина 250 мм (1 шт.)

Список шайб:

— Шайбы M2 (8 шт.)

Торсионная пружина:

Диаметр проволоки 0,031 дюйма x 3 витка x ~315°

Дополнительную информацию о намотке собственных торсионных пружин с помощью намоточных блоков, включенных в эту загрузку, см. в моей публикации о суппорте.

Все файлы ориентированы в правильном положении для печати, я также включил пакетную печать некоторых деталей. Единственными файлами, которые необходимо распечатать, являются следующие:

-Базовая партия сторон

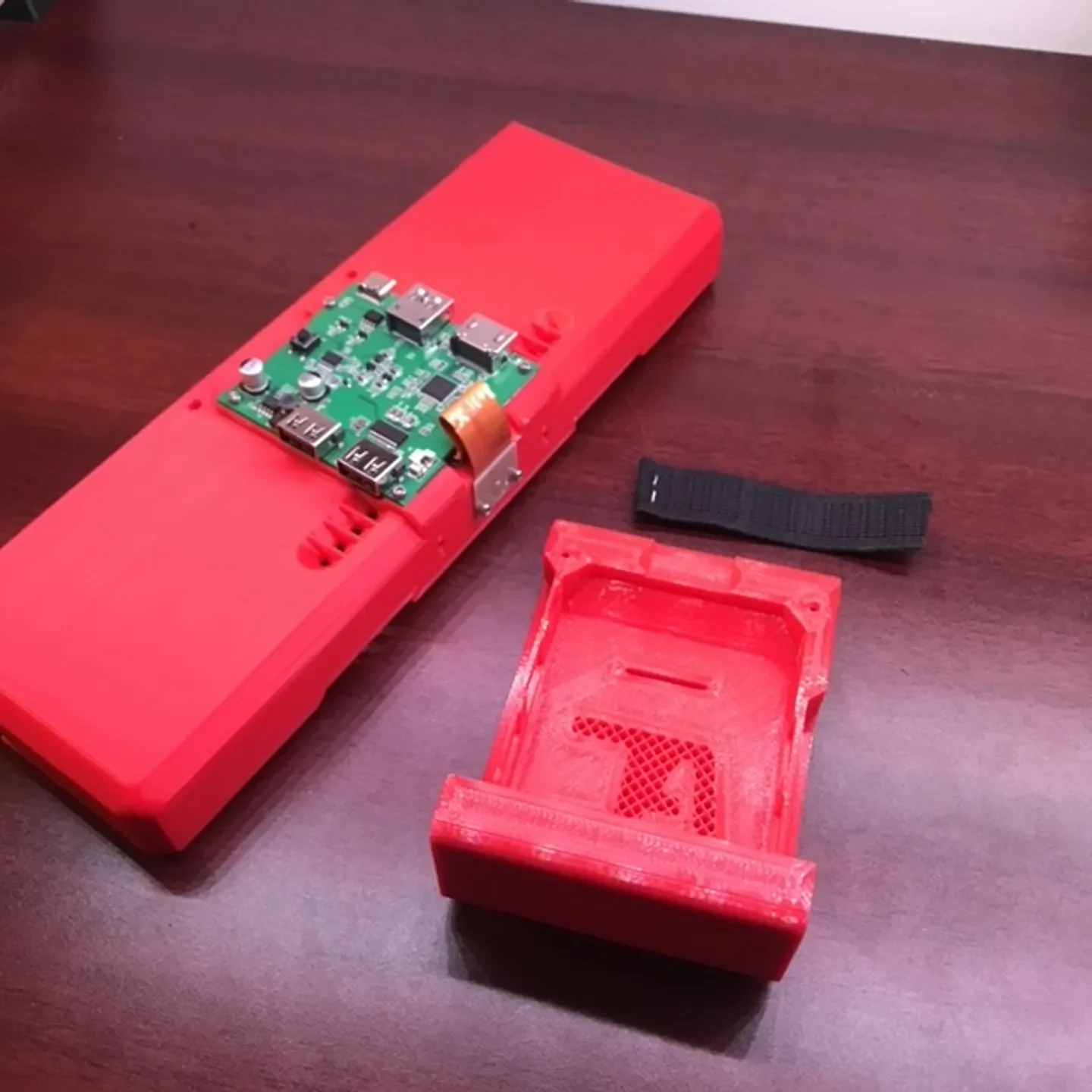

-Электрический кожух

-Гибкие зажимы для ремня на липучке. Пакетная печать.

-Пакетная печать чехлов с защелками

-Защелки, пружины, связи, стойки и ручки для пакетной печати

-Основной держатель консоли

-Средняя база

-Защитная пленка для экрана

-Вторичная крышка

-Т пружина стойки

Для принтеров меньшего размера главный держатель консоли и дополнительную крышку необходимо повернуть на 45°.

Я напечатал все детали из PETG с высотой слоя 0,3 мм.

Никаких опор ни для одной из частей.

Я использовал 5 стен для всех частей и 4 верхних и нижних слоя.

В список загрузок я включил руководство по сборке со множеством дополнительных изображений и некоторыми базовыми инструкциями.

Приятной печати и спасибо за поддержку!
