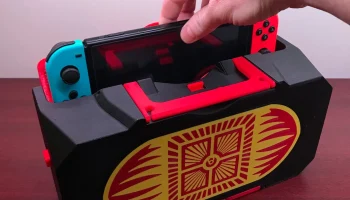

Чехол для док-станции Nintendo Switch MKII

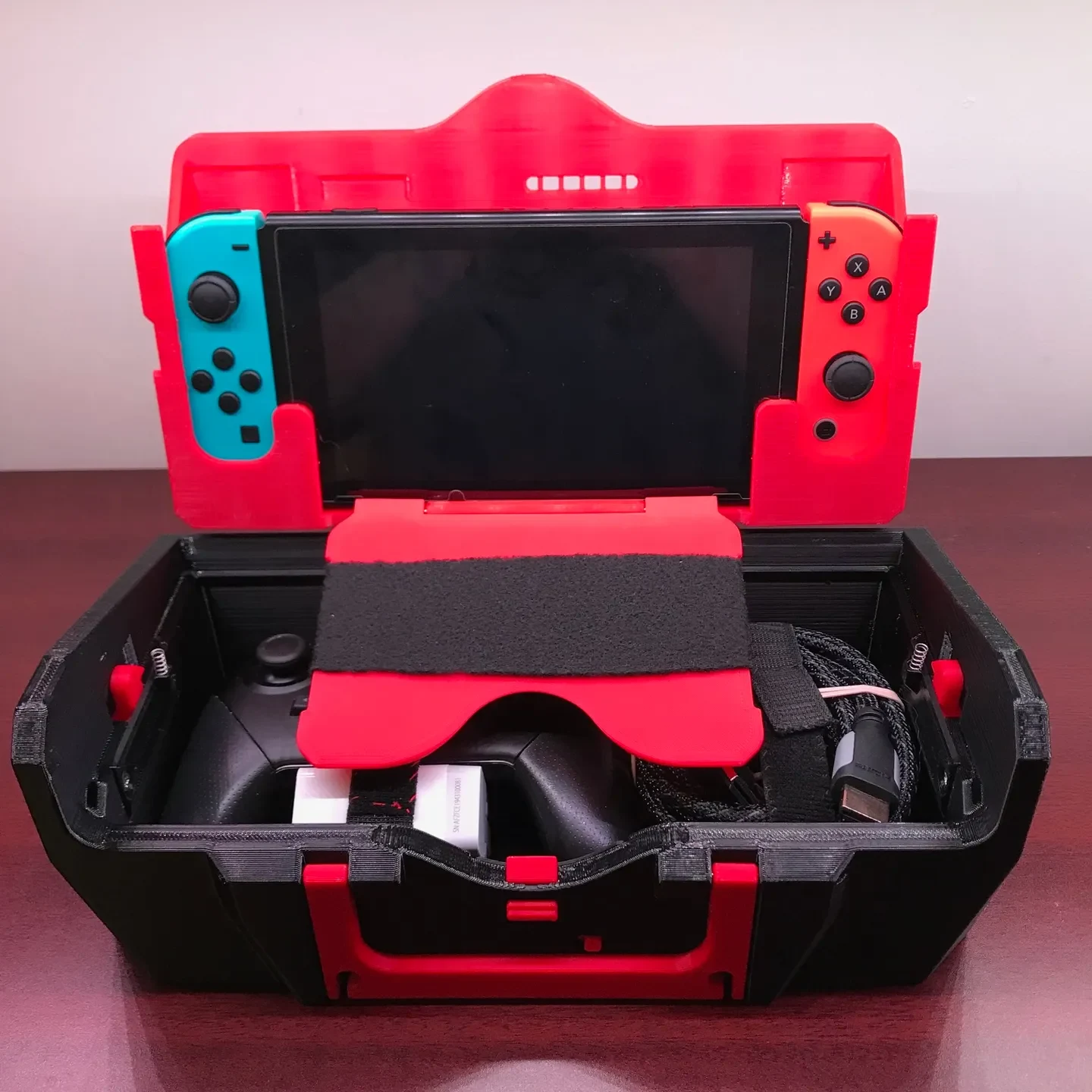

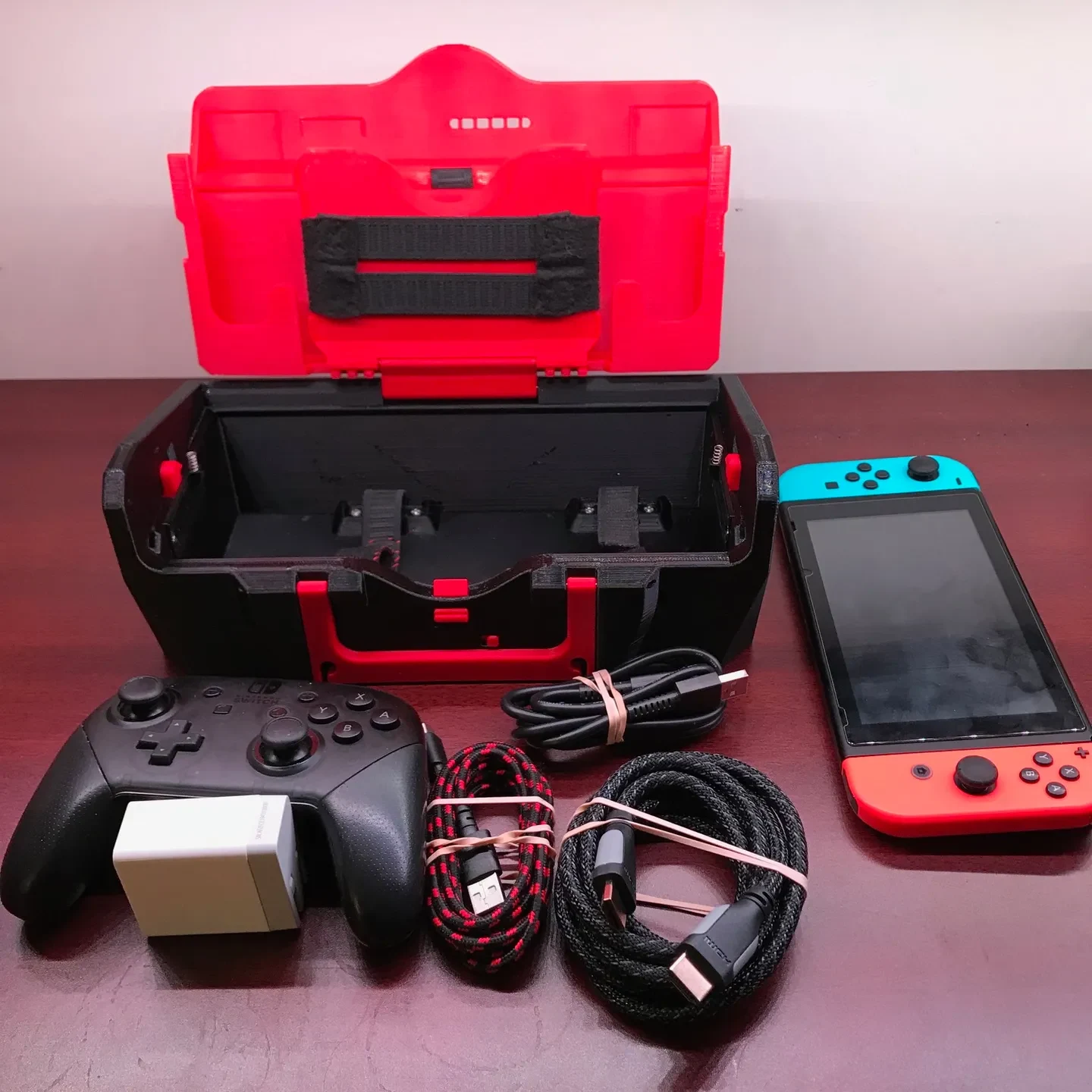

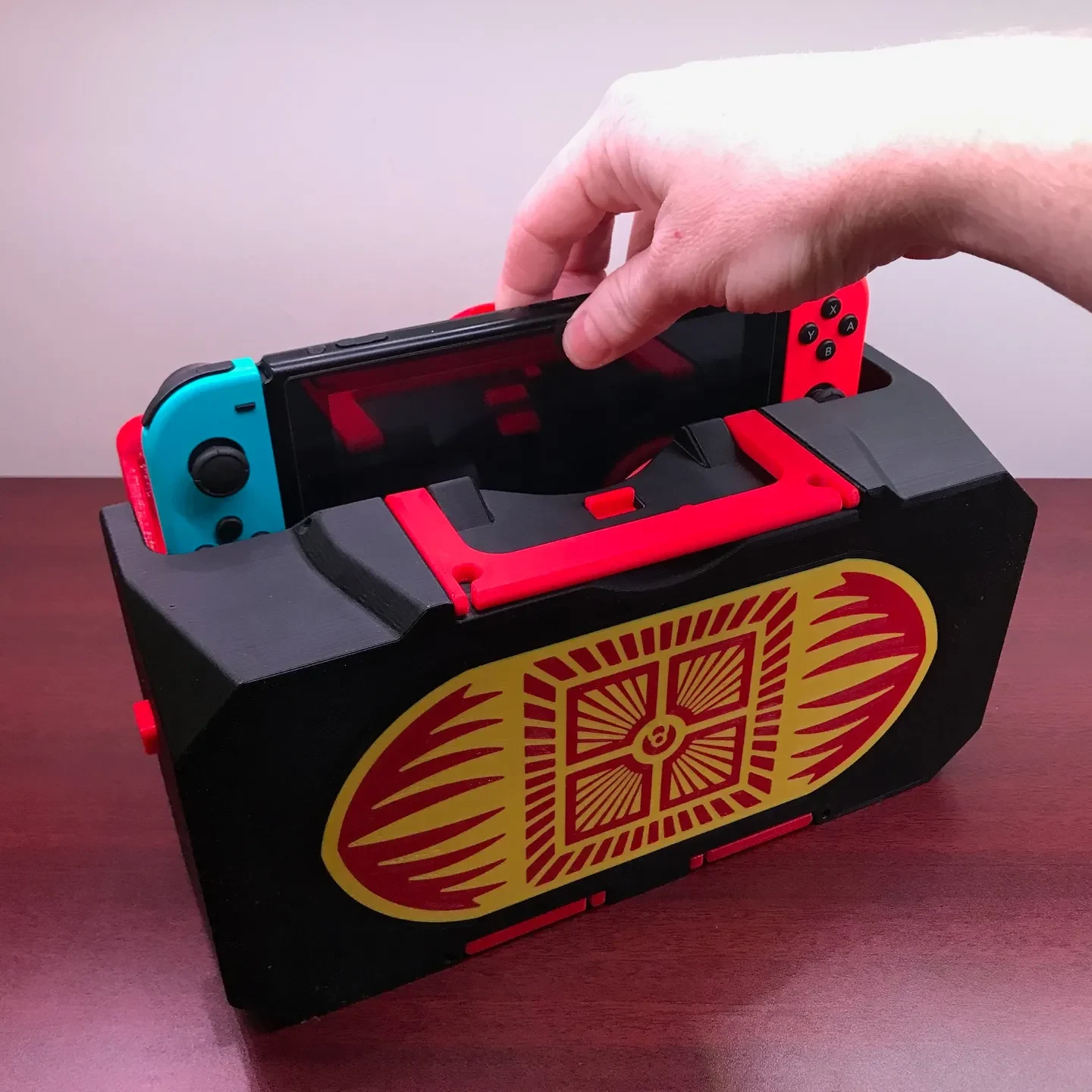

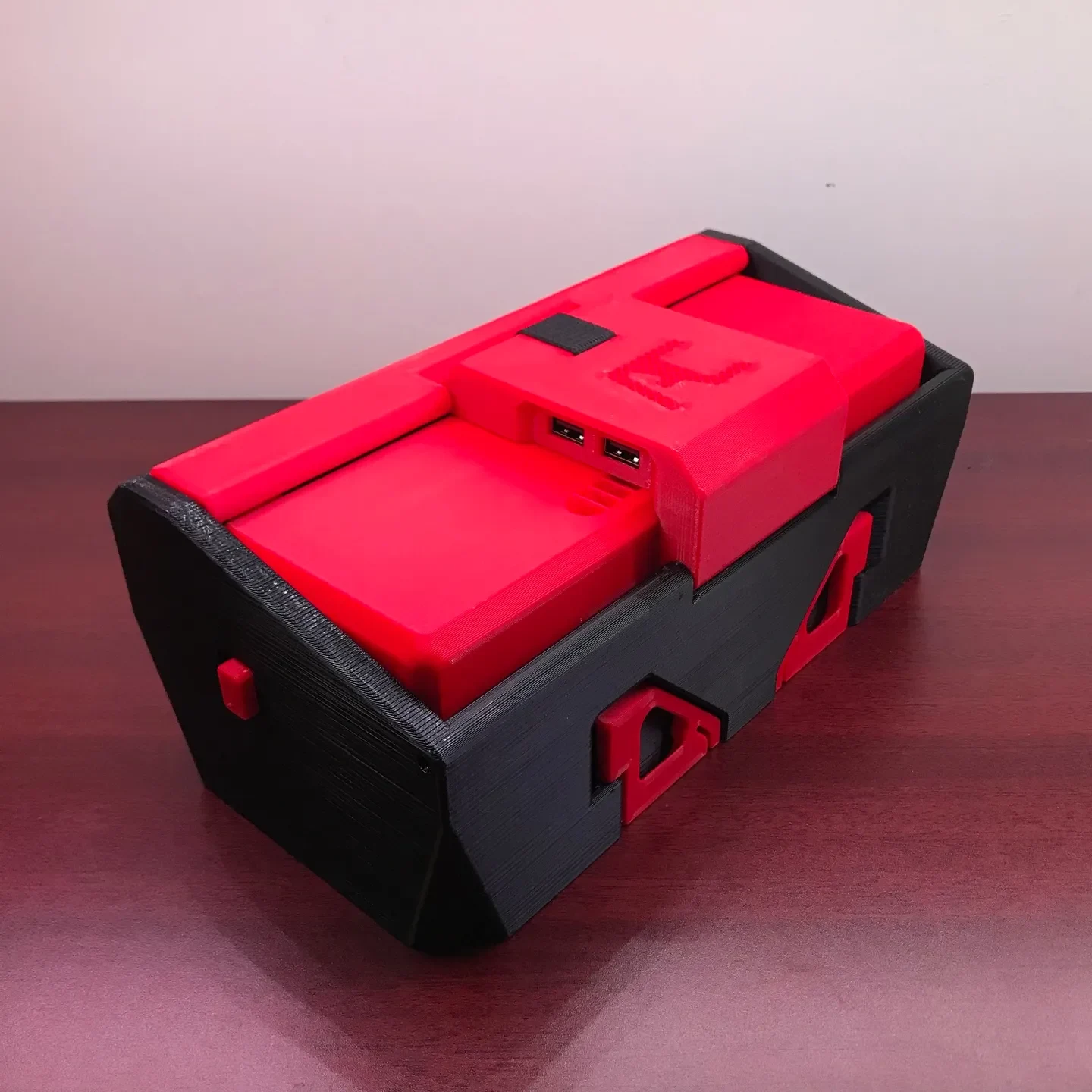

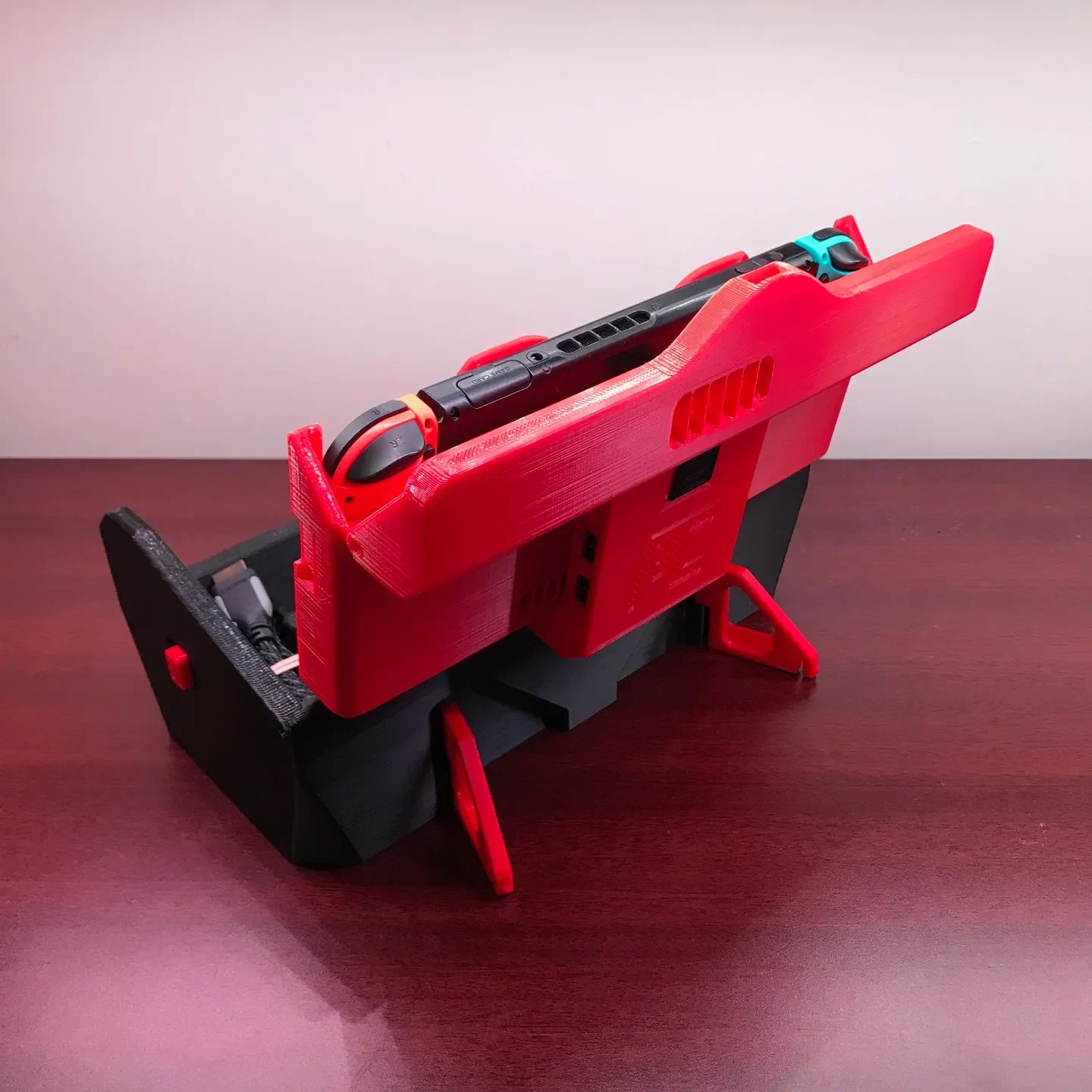

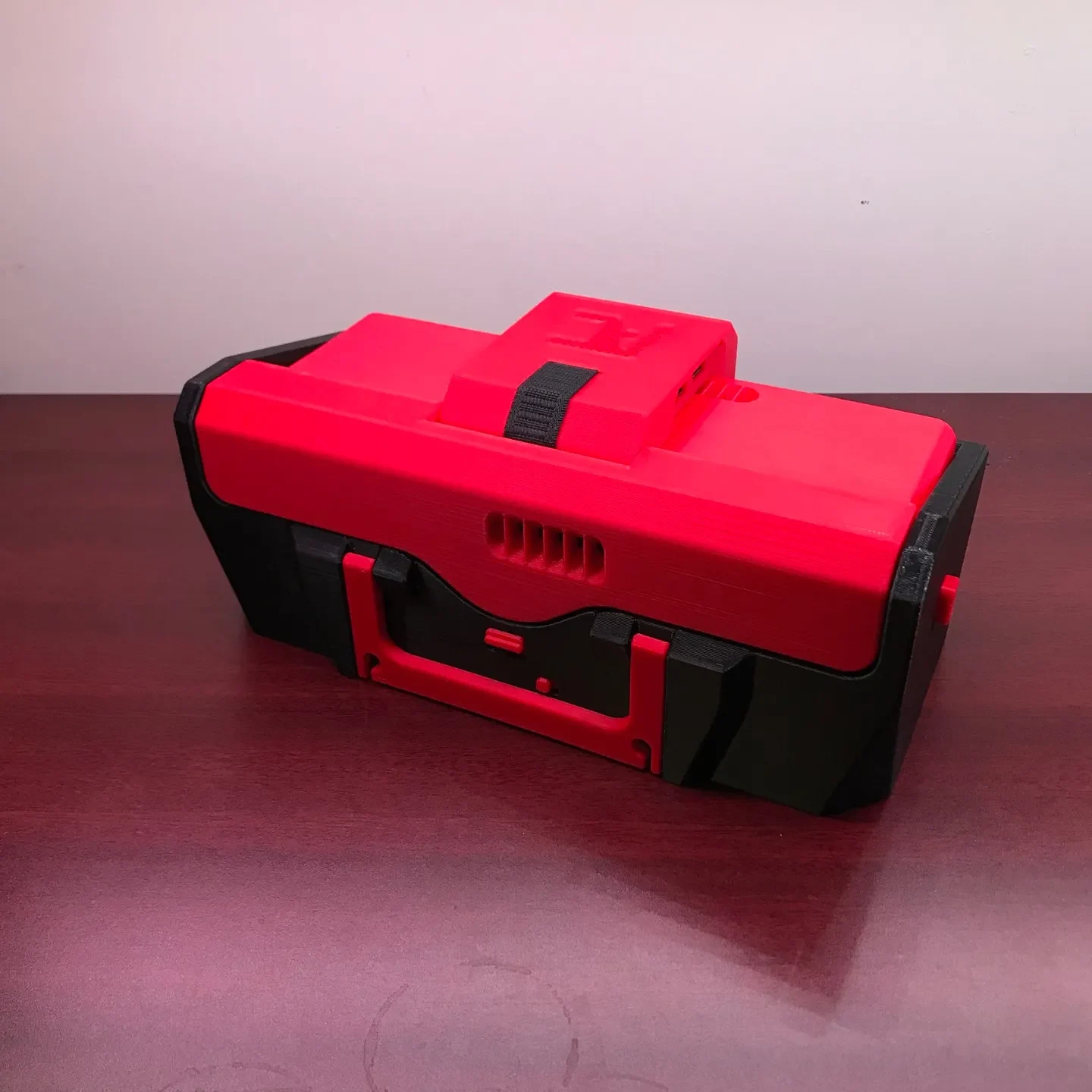

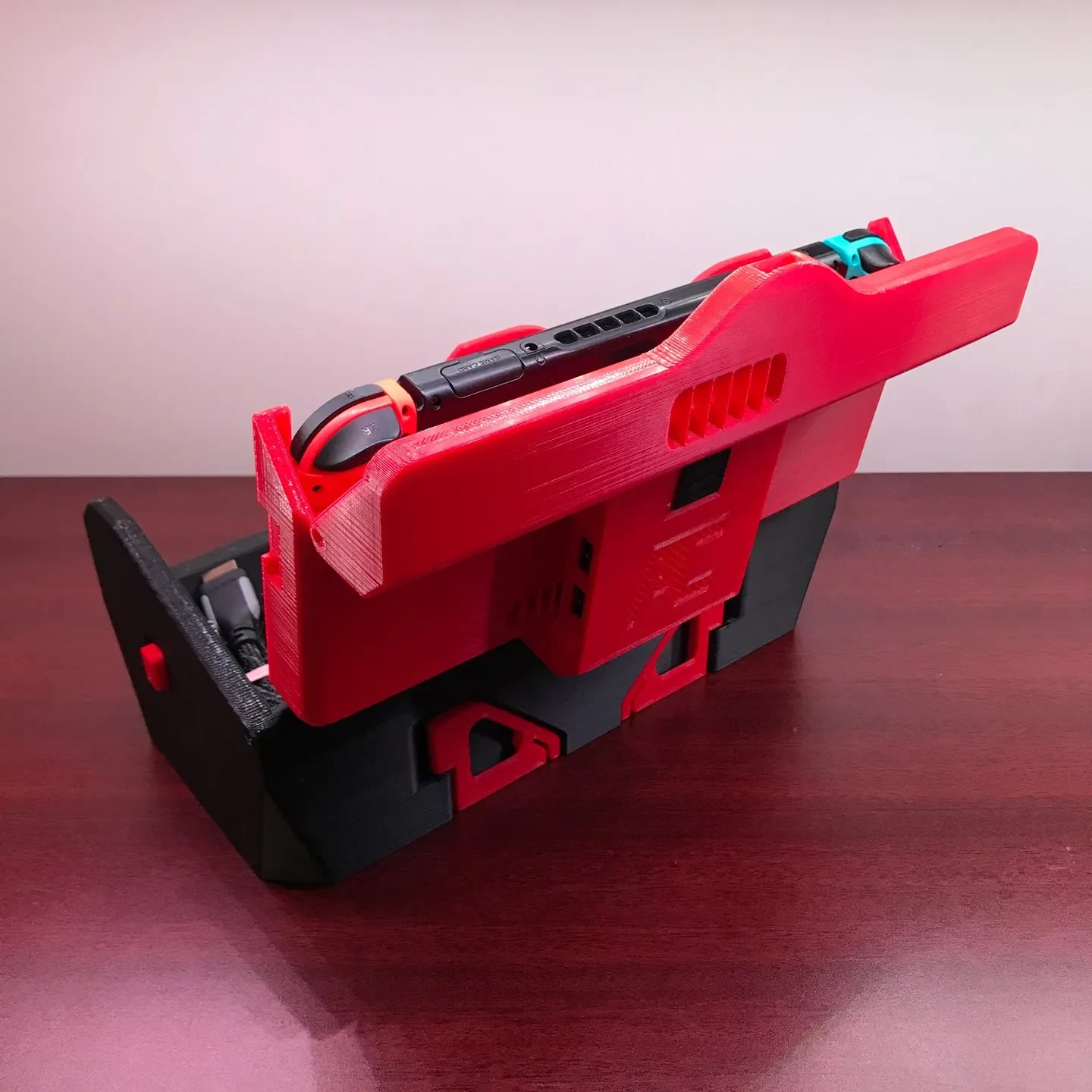

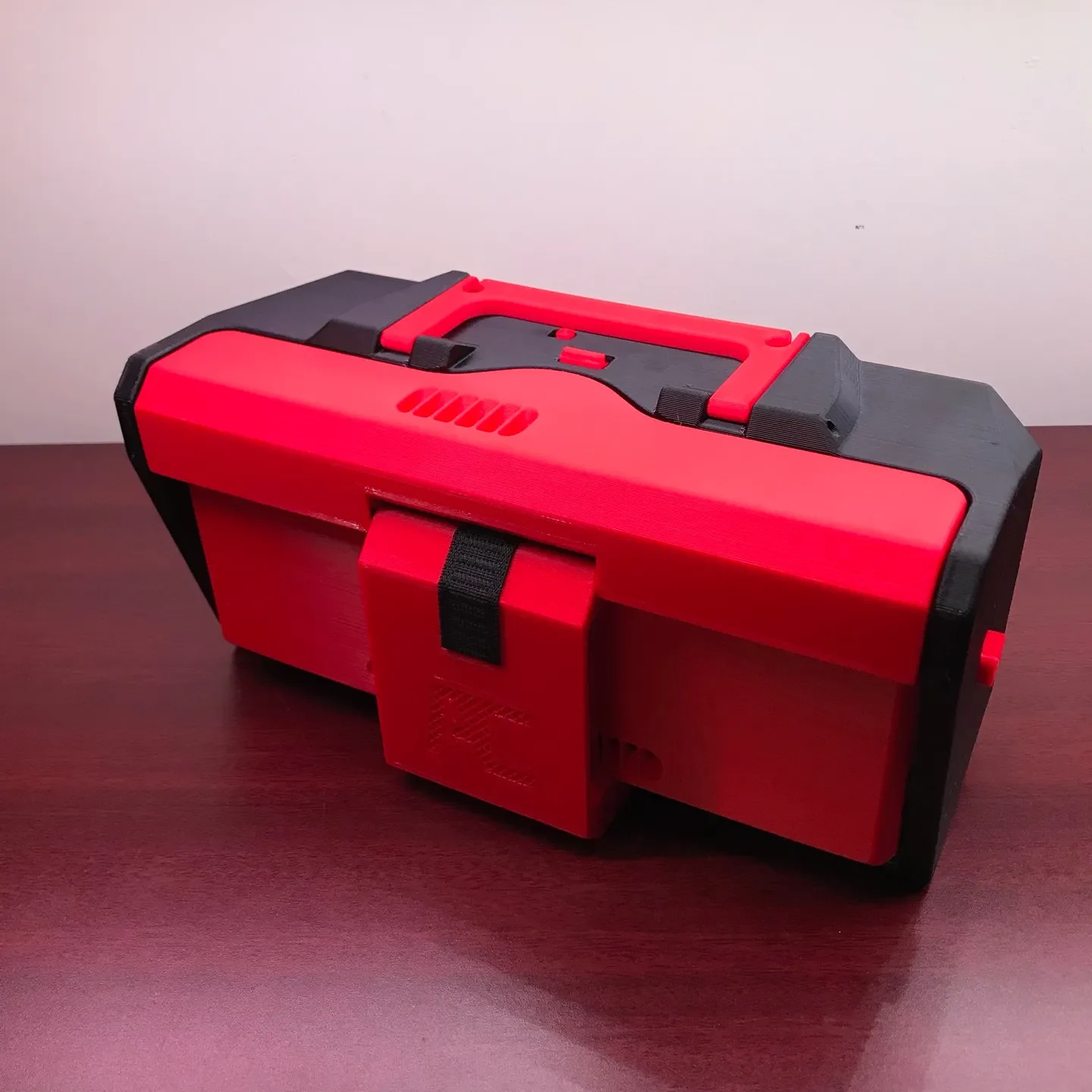

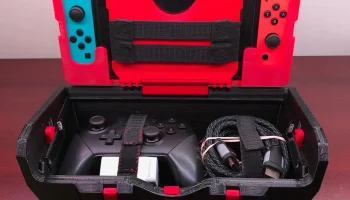

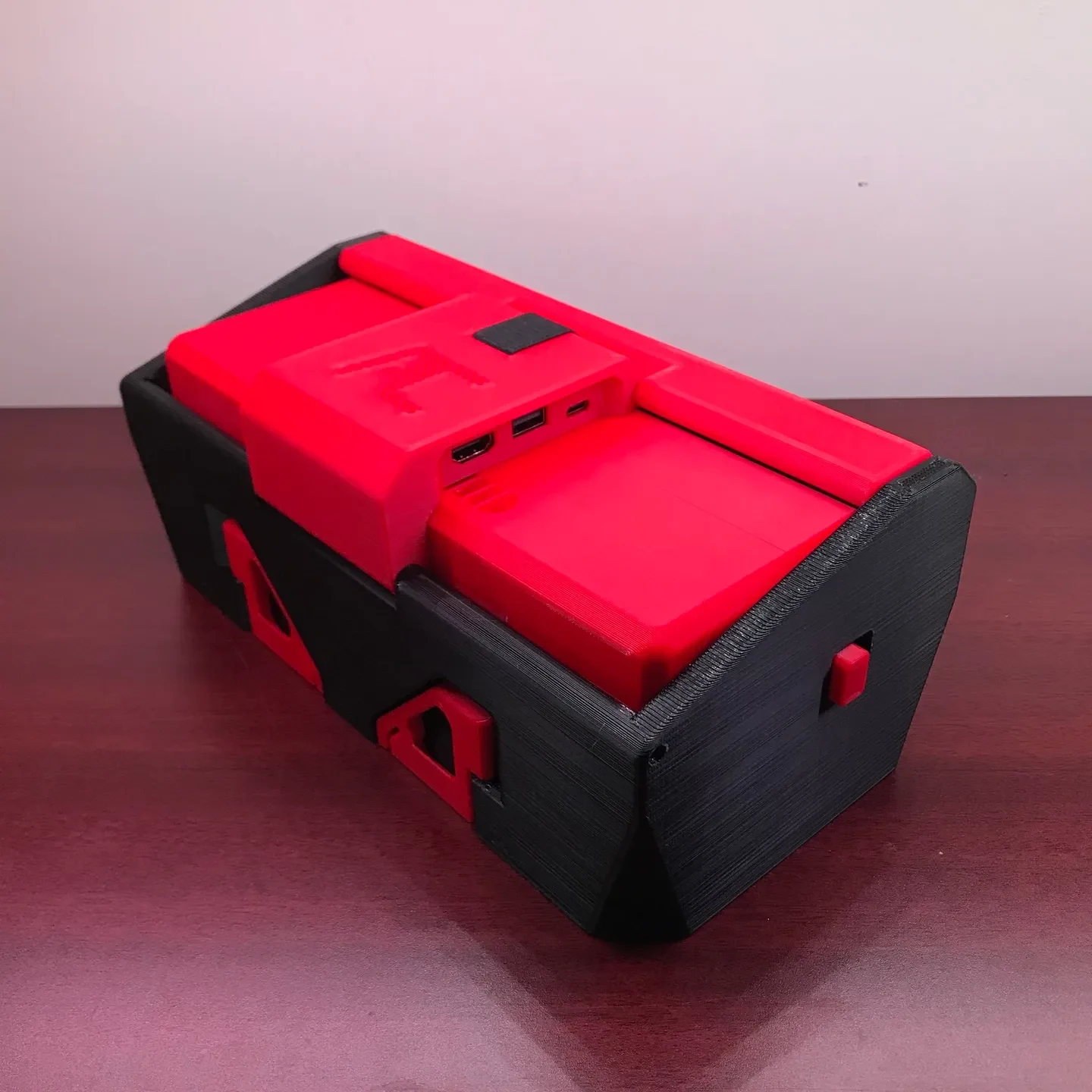

Вот вам 3D-напечатанный футляр для док-станции Nintendo Switch MKII

Вам понадобится 3D-принтер, способный напечатать деталь размером 270x136x105 мм.

Вам понадобятся следующие расходные материалы:

— Пружины сжатия 0,5 x 4 x 15 мм (5 шт.)

-Музыкальный провод диаметром 0,031 дюйма.

-Стержень диаметром 1,5 мм

-3 мм стальной приклад

-Набор винтов с плоской головкой

-Набор винтов

-Набор винтов с головкой под торцевой ключ

-Док для коммутатора

Липучка шириной 3/4 дюйма

Эластичный ремень -3/4 дюйма

-Нить

-Лист фетра

Список винтов:

-М3 х 6мм LG. Винт с потайной головкой (10 шт.)

-М3 х 8мм LG. Винт с потайной головкой (4 шт.)

-М3 х 12мм LG. Винт с потайной головкой (4 шт.)

-М2 х 6мм LG. Винт с головкой под торцевой ключ (2 шт.)

-М2 х 8мм LG. Винт с головкой под торцевой ключ (4 шт.)

-М2 х 20мм LG. Винт с головкой под торцевой ключ (2 шт.)

-М3 х 6мм LG. Установочный винт (4 шт.)

-М4 х 6мм LG. Установочный винт (4 шт.)

Список контактов:

-1,5 мм в диаметре. Длина 38 мм (2 шт.)

-1,5 мм в диаметре. Длина 95 мм (1 шт.)

-3 мм Диаметр. Длина 235 мм (1 шт.)

-3 мм Диаметр. Длина 250 мм (1 шт.)

Торсионная пружина:

Диам��тр проволоки 0,031 дюйма x 3 витка x ~315°

Дополнительную информацию о намотке собственных торсионных пружин с помощью намоточных блоков, включенных в эту загрузку, см. в моей публикации о суппорте.

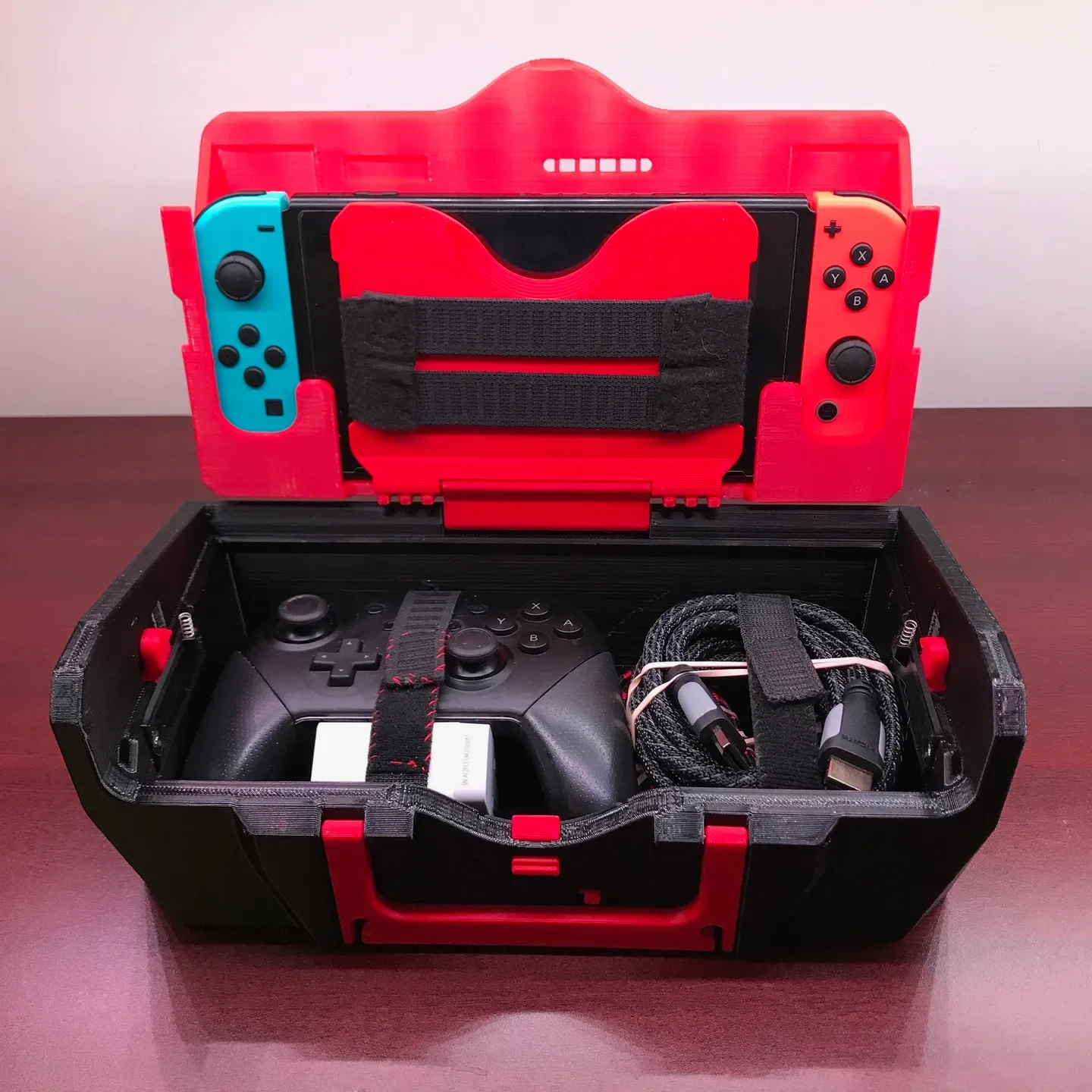

Этот проект включает в себя базовое шитье. Как я сшила некоторые детали, вы можете увидеть на фотографиях, хотя я далеко не специалист по шитью, поэтому не стоит использовать мою в качестве модели. Защитный чехол для эк��ана и гибкие ремни на липучке — единственные сшитые детали.

Я напечатал все детали из PETG с высотой слоя 0,3 мм.

Никаких опор ни для одной из частей!

В файлы для загрузки я включил краткое руководство по сборке с дополнительными изображениями, инструкциями и расположением винтов и штифтов.

Логотип AC на кожухе печатной платы должен быть напечатан как заполнение.

Я не буду подробно останавливаться на том, как делать инкрустацию. Я сохранил файлы отдельно, а затем объединил их с паузами между ними, чтобы заменить нить. Я вручную вырезал и вставил определенные слои в gcode. Я также включил пустую базу, поэтому вам не нужно будет редактировать gcode.

Приятной печати и спасибо за поддержку!
