Чехол для сильноточного реле Seeed Grove
Мне нужно было реле для управления лампой низкого напряжения, и этот компонент лежал под рукой, и с этими штуками в корпусе было намного удобнее, поэтому я сделал это!

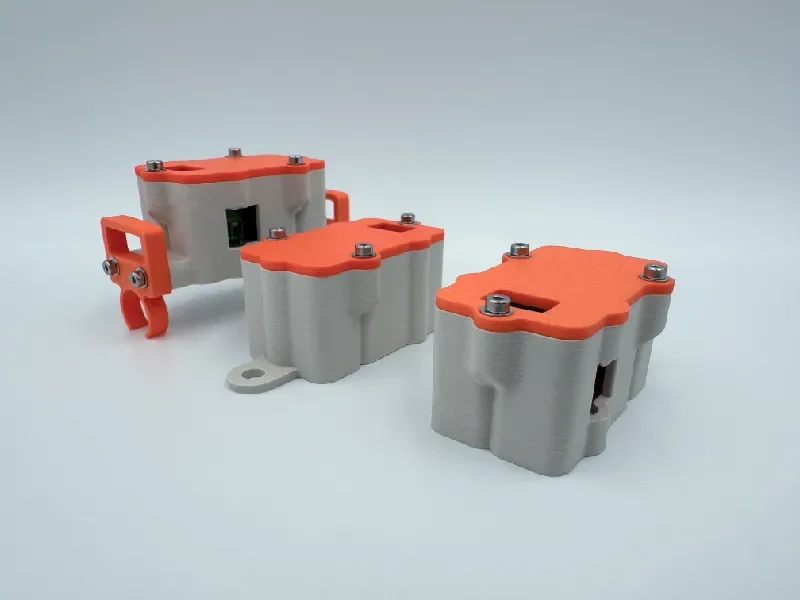

В наличии есть винтовое крепление, крепление для трубы диаметром 12 мм (да, это странно, оно мне нужно!) и базовый футляр. Вариант винтового крепления имеет отверстия диаметром 5 мм для винтов.
Если вы используете это в ESPHome, вот пример, где я использую его для управления светодиодным освещением. Скорее всего, ваш пин-код будет отличаться.
вывод:
— платформа: gpio
контакт: GPIO8
идентификатор: l1
свет:
— платформа: бинарная
Название: «Светодиодное освещение»
выход: л1
Требуется для сборки
6 винтов M2x6
3 шайбы М2
6 кухонных вставок M2 Ruthex/CNC (плюс 4 при использовании крепления на трубу 12 мм)
Паяльник
Сильноточное реле Seeed Grove
(только вариант с креплением на трубу 12 мм) дополнительные 4 винта M2x8 + 4 шайбы M2
Из-за глубины и положения вставок M2 в этой сборке, возможно, будет проще использовать обычное жало паяльника, а не подходящие кухонные инструменты Ruthex/CNC Kitchen для вставок в нижней части корпуса.
Не смешивайте это повторно и не вставляйте винты или магниты на дно. Это реле потенциально может работать под высоким напряжением. Также магниты могут мешать работе этого механического реле.
Сборка
Установите все шесть вставок M2 в отверстия основного корпуса корпуса.
Если вы используете вариант крепления на трубе диаметром 12 мм, установите по две вставки M2 на каждом конце.
Вставьте плату в нижнюю часть корпуса (обратите внимание, что смоделированная плата на фото совершенно ей не соответств��ет).
Закрепите плату тремя винтами M2x6. Не используйте шайбы и будьте осторожны, не затягивайте винты слишком туго.
Теперь подключите кабель Grove к плате.
Пропустите кабель через отверстие в крышке.
Прикрепите крышку и закрепите ее четырьмя винтами M2x6 и шайбами.
Если вы используете вариант трубы диаметром 12 мм, закрепите зажимы на концах (которые также служат для прокладки кабелей) с помощью винтов M2x8 и шайб.
Поздравляем, все готово!
