Корпус материнской платы Framework 16 - полная и разделе...

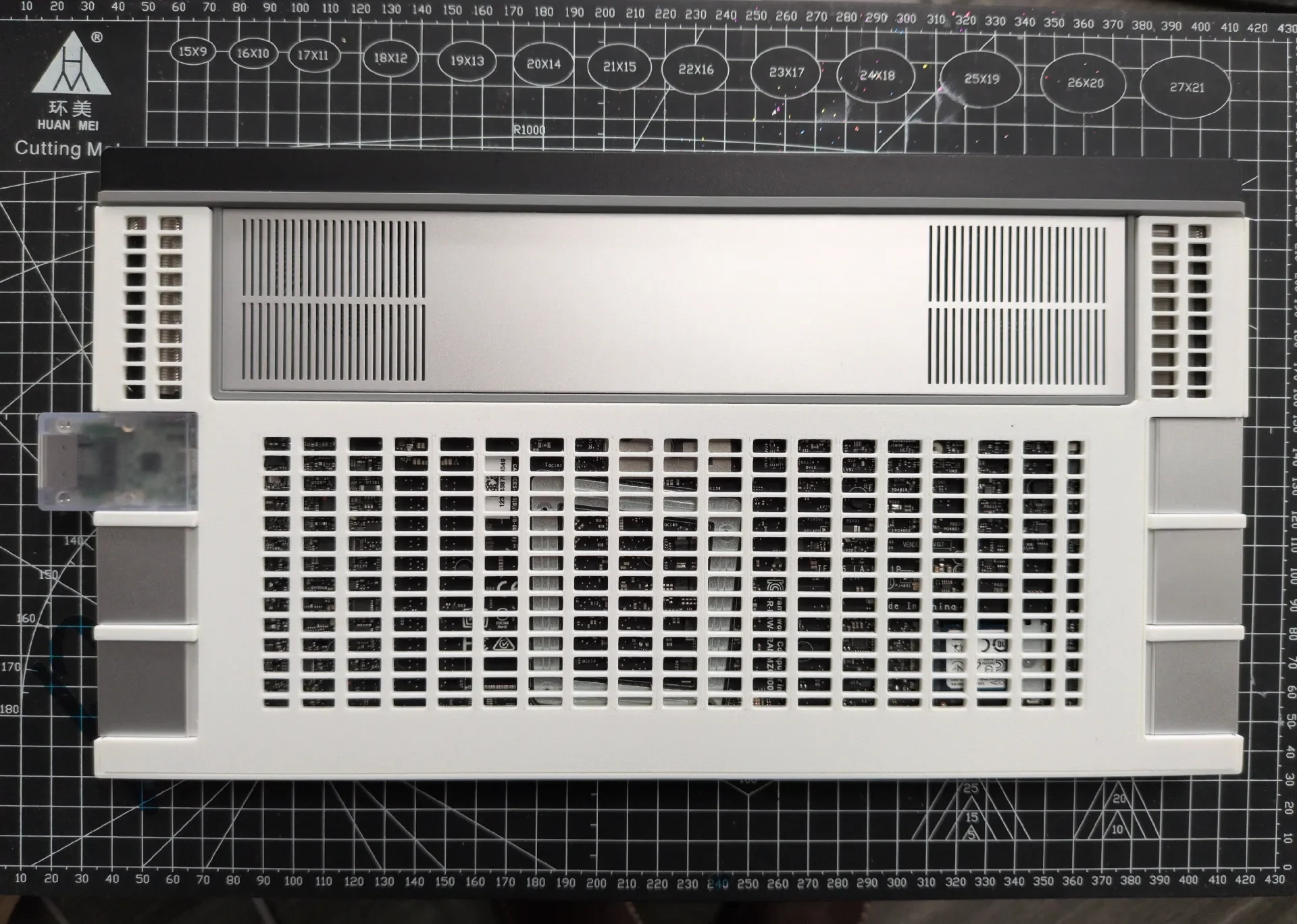

Я распечатал официальный корпус материнской платы Framework 16 и обнаружил, что в конструкции отсутствует поддержка карт расширения, что приводит к провисанию карт и нагрузке на порт USBC. Вам нужно будет распечатать 5 контактов разъема, чтобы соединить верхнюю и нижнюю части корпуса, но на всякий случай я рекомендую распечатать еще несколько.

Чтобы загрузить его из корпуса ноутбука, вам понадобится батарея RTC от Framework: https://frame.work/products/16-rtc-battery-cable.

Печатайте только из ABS, ASA или специализированных нитей с высокой температурой теплового отклонения. PETG и PLA плавятся. Материнская плата FW16 сильно нагревается, процессор дросселирует при температуре 100°С, чего он достигает под нагрузкой. Я печатаю это в нагретой камере при температуре 100F и масштабирую до 100,4%, и это отлично компенсирует деформацию/усадку, но было бы полезно откалибровать и проверить допуски ABS, прежде чем тратить время на печать полной модели, поскольку она большая.

Эта модель представляет собой улучшенную версию официальной модели на их github, единственное, что я изменил, — это добавил поддержку карт расширения.

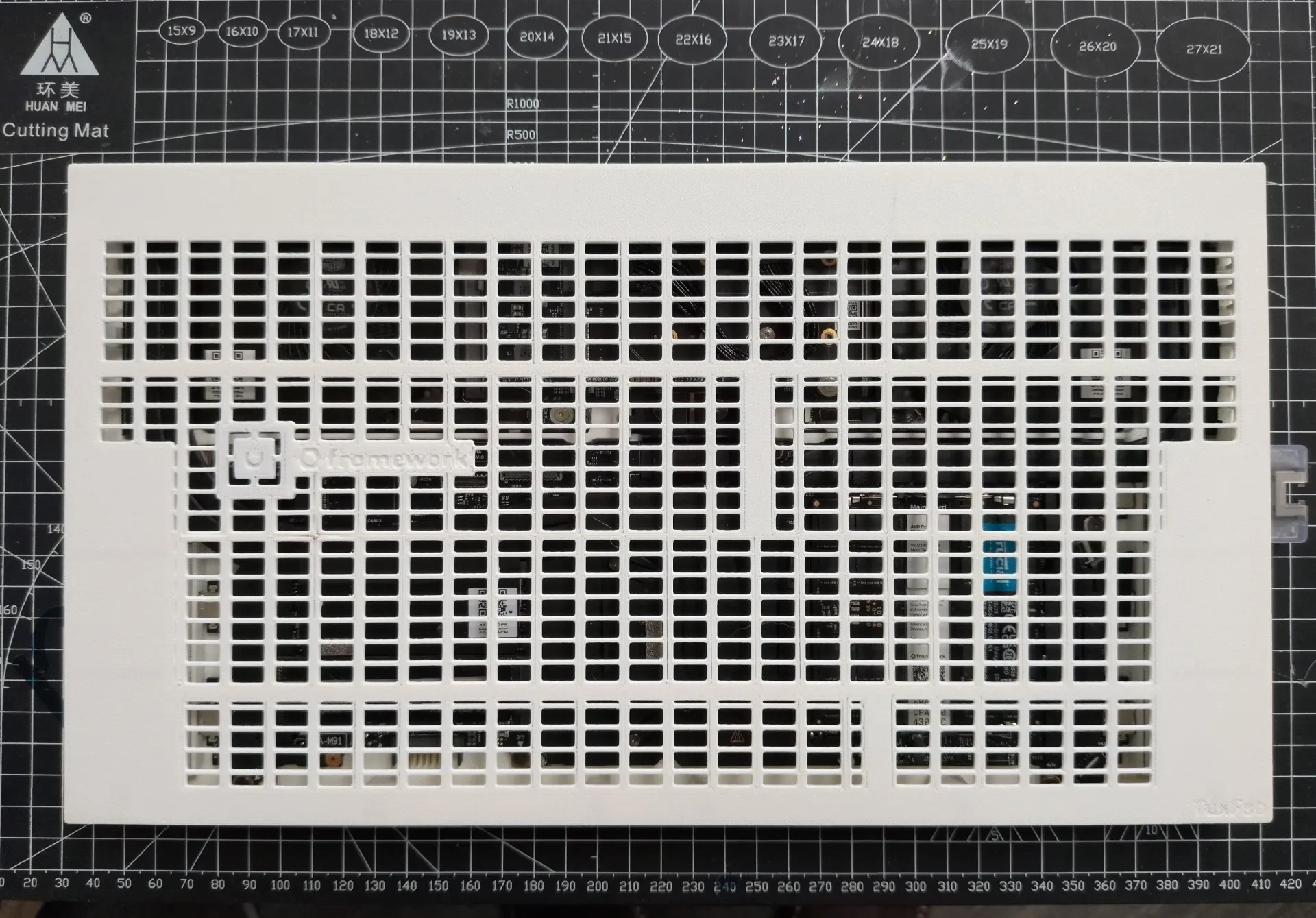

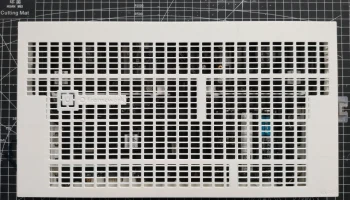

Я также сделал скелетонизированную версию полного корпуса для луч��его воздушного потока, такие же улучшения есть и в слотах для карт расширения.

Добавлен скелетонизированный вариант разъемного корпуса по запросу.

31 марта: Обновлено несколько моделей после отзывов о неровных краях в правом верхнем углу, где находится материнская плата, они хорошо подходят. сейчас
