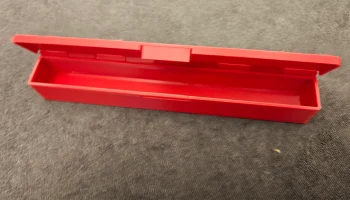

Дорожный футляр для зубной щетки - откидная коробка с во...
Дорожный футляр для зубной щетки с возможностью печати на месте — один отпечаток, нет.
сборка. Корпус, крышка, встроенная фортепианная петля и передняя защелка.
все снимаются с кровати как единое целое. После печати
откиньте крышку на 90° вперед над корпусом; язычок для большого пальца на крышке
Передняя часть защелкивается в пазу на передней стенке корпуса.
⚠ Печать с подставками. Это петля, напечатанная на месте, с
крышка расположена под углом 90° ВВЕРХ позади корпуса в ориентации для печати -
шарнирные кулаки и нижняя часть кронштейна нуждаются в опорах
внизу. Опоры для деревьев работают хорошо; настройки поддержки по умолчанию в
Bambu Studio/OrcaSlicer в порядке. **Без опоры петли
не будет печатать чисто.**
Хедз-ап: слегка неуклюжий. Это V3 дизайна — стены
и пол были приподняты для прочности. Дело функциональное
и защелка приятная, но она заметно громоздче, чем
производственный дорожный футляр и закрытый силуэт более
«ящик для инструментов», чем «элегантный». Если вы хотите что-то более гладкое, подумайте
это версия 1, которую вы можете уменьшить в SCAD.

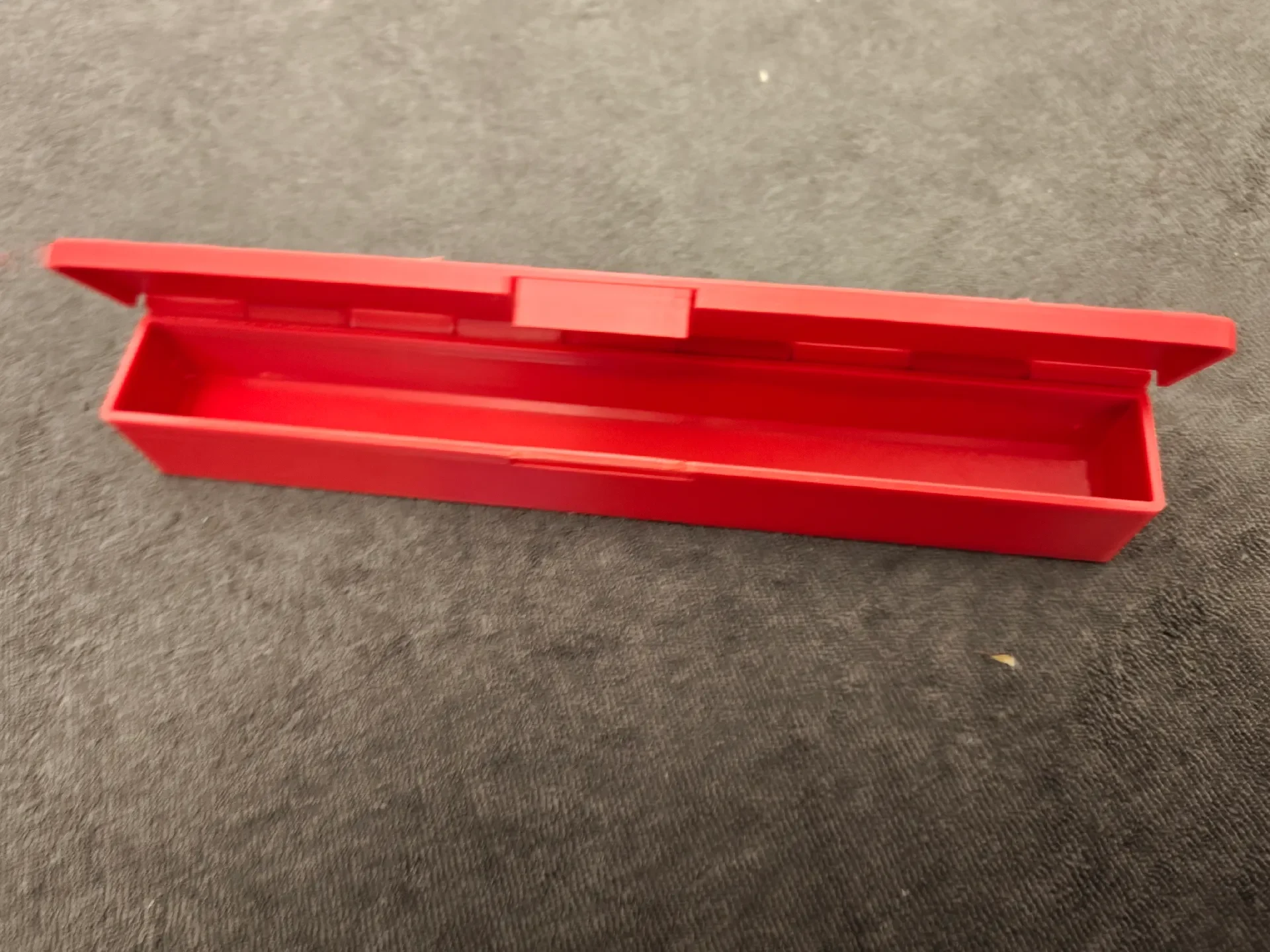

Внешние размеры в закрытом виде: 200 × 25,8 × ~50 мм (с крышкой
в сложенном виде). Внутренняя полость ~196,8×21,8×21,4 мм соответствует одному стандарту.
ручная зубная щетка (~190 × 20 × 20 мм) с зазором ~1,5 мм на
каждая ось.
Геометрия шарнира (каноническая V7, проверена на других моделях):
Штифт Ø2,5 мм невыпадающий
— Отверстие Ø2,9 мм (радиальный зазор 0,20 мм — скользящая посадка)
— Поворотный кулак Ø5,5 мм, 9 чередующихся сегментов (корпус имеет 0,2,4,6,8; крышка 1,3,5,7)
— Осевой зазор между поворотными кулаками 0,15 мм.

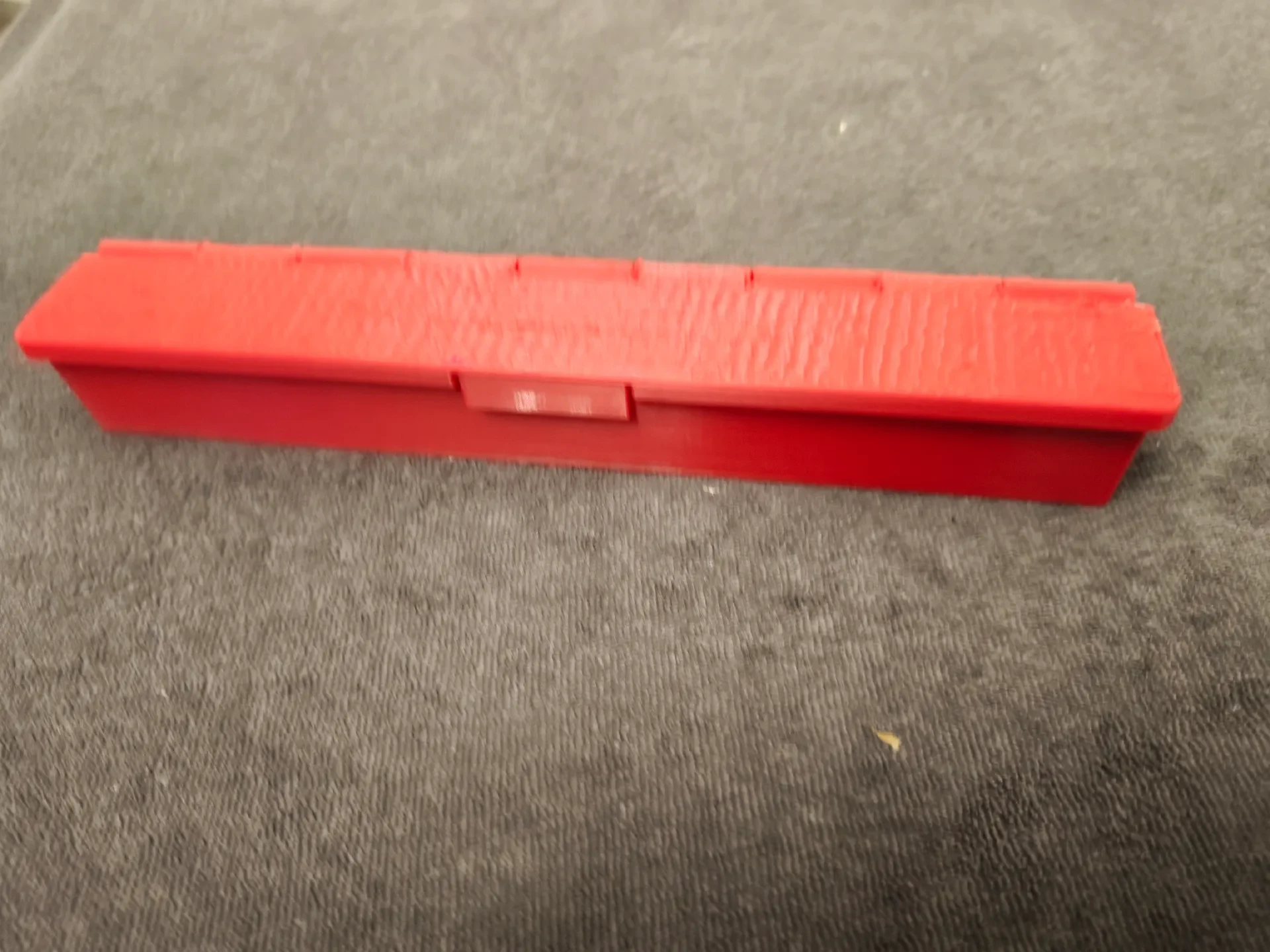

Защелка: язычок для большого пальца в центре передней части крышки шириной 30 мм.
изгибается в пазу (глубиной 1,7 мм), вырезанном в корпусе
передняя стенка. Щелчок доставляет удовольствие; открыть, нажав на язычок большого пальца
вверх.
Настройки печати:
Высота слоя 0,20 мм
— Количество стенок 3 (стенки 2,0 мм)
— Заполнение 15-20 %, гироид или сетка
— Поддержка включена — рекомендуется поддержка деревьев.
— Ориентация печати: экспортированная (крышка стоит под углом 90° ВВЕРХ, вертикально)
— ПЛА или ПЭТГ; ~50 г нити всего
После печати:
Аккуратно снимите опоры деревьев — вытащите их из шарнира.
зазоры поворотных кулаков и кронштейны из-под крышки.
2. Первое открытие — жесткое на ощупь (адгезия слоя в петле); рок
крышку вперед и назад несколько раз, чтобы освободить ее.
3. Сложите крышку на 90° вперед над корпусом — язычок для большого пальца зафиксируется.
Файлы:
зубная щетка_case.scad — параметрический источник (все затемнено вверху)
— зубная щетка_case.stl — STL для печати на месте.
Исходный код OpenSCAD включен — настройте box_x / box_y / box_z в
верхнюю часть файла для размещения других кистей или небольших инструментов.
