Дорожный футляр "Властелин колец: Дуэль за Средиземье" (...
Обзор

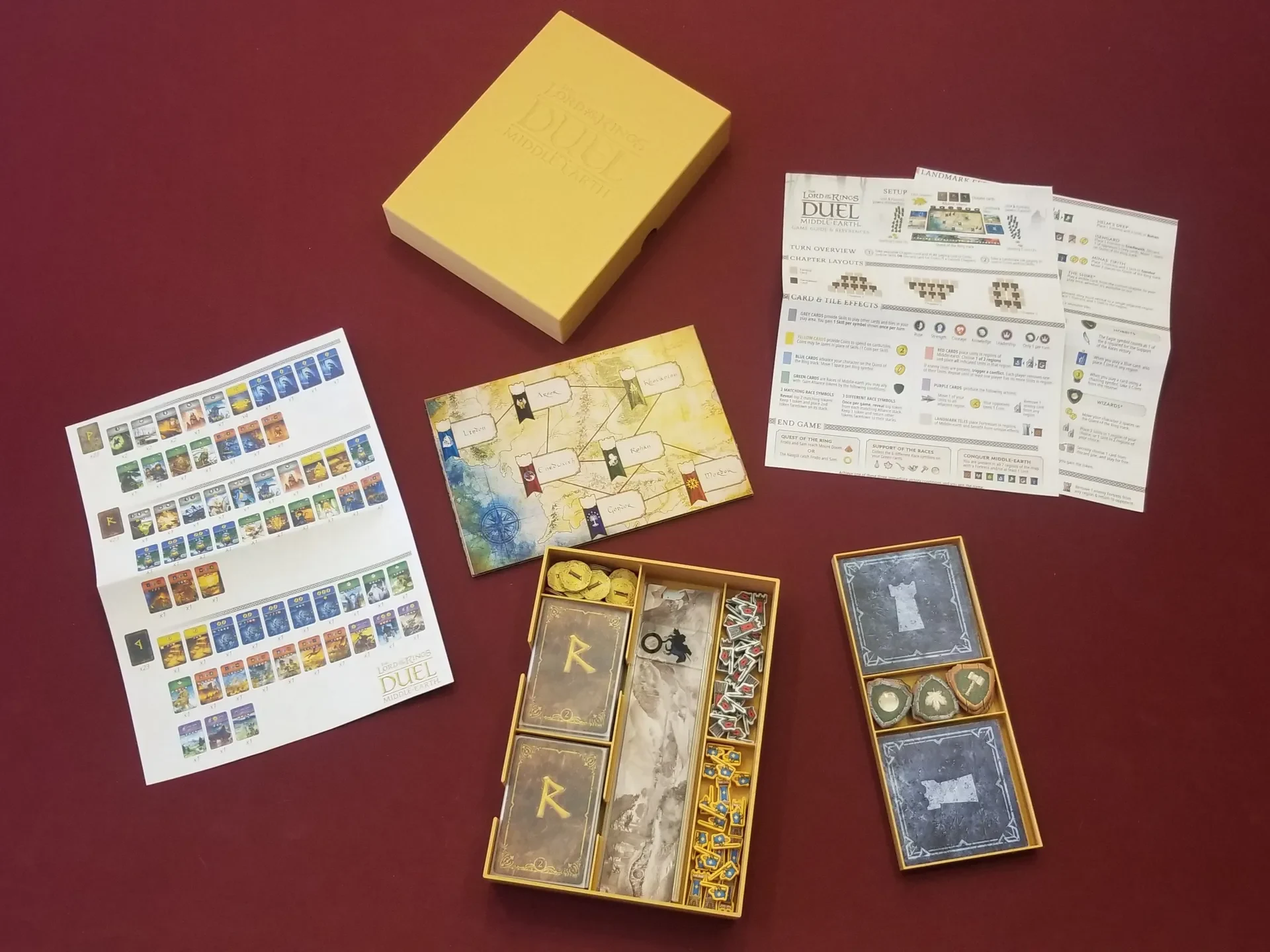

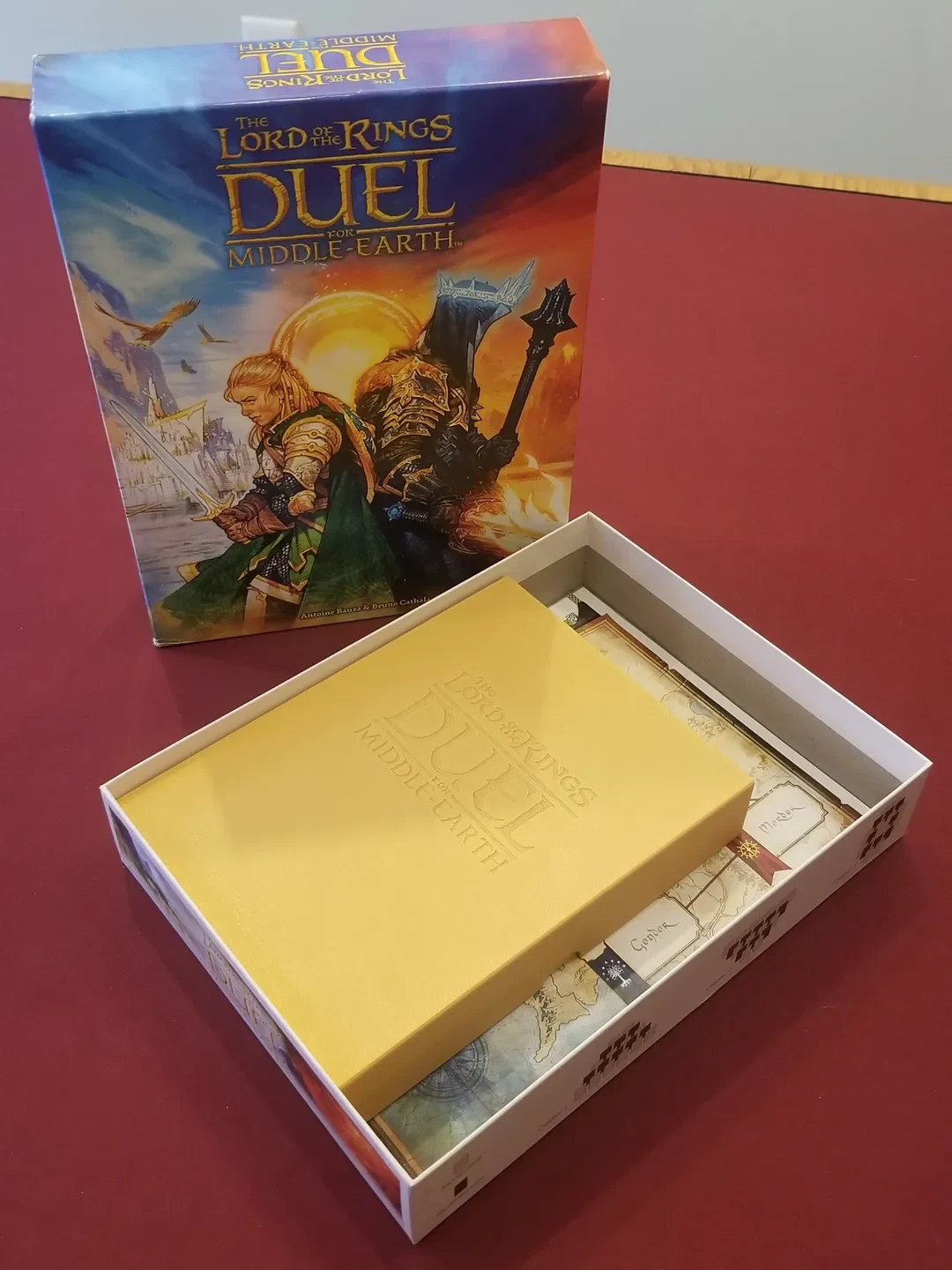

Это дорожный кейс для настольной игры «Властелин колец: Дуэль за Средиземье» от Repos Production. Мне и моему партнеру очень нравится эта игра, и мы хотели бы, чтобы она была одной из игр, которые мы берем с собой в путешеств��я, но коробка немного больше, чем необходимо для ее компонентов (а картонные коробки имеют тенденцию портиться в багаже), поэтому я разработал этот чехол как решение. Он предназначен для размещения карт в обложках, а также двух рекламных плиток с достопримечательностями, доступных для игры. Когда вы не путешествуете, этот чехол может поместиться в большую (и красивую) коробку на игровой полке и выступать в качестве обычного органайзера.

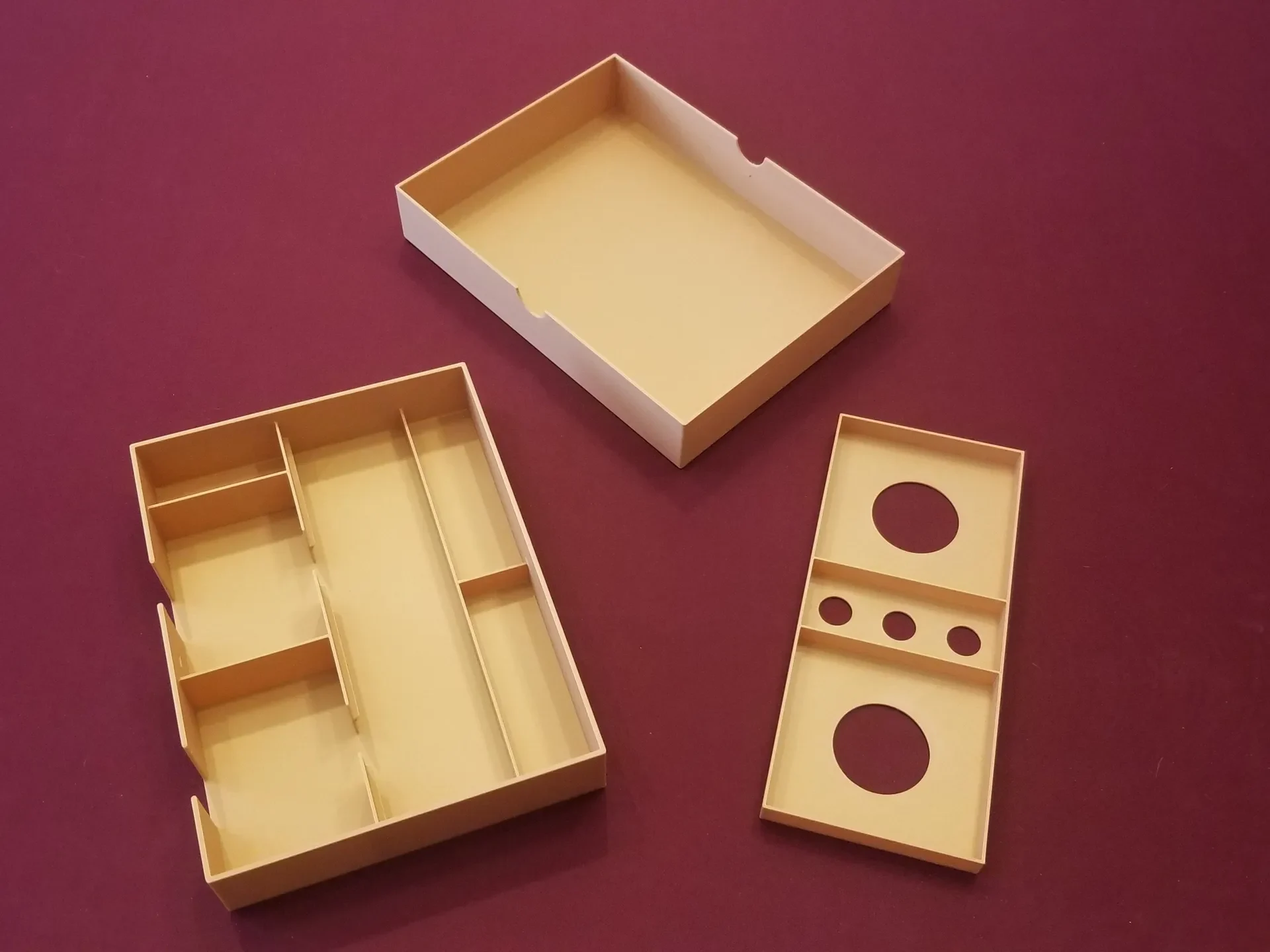

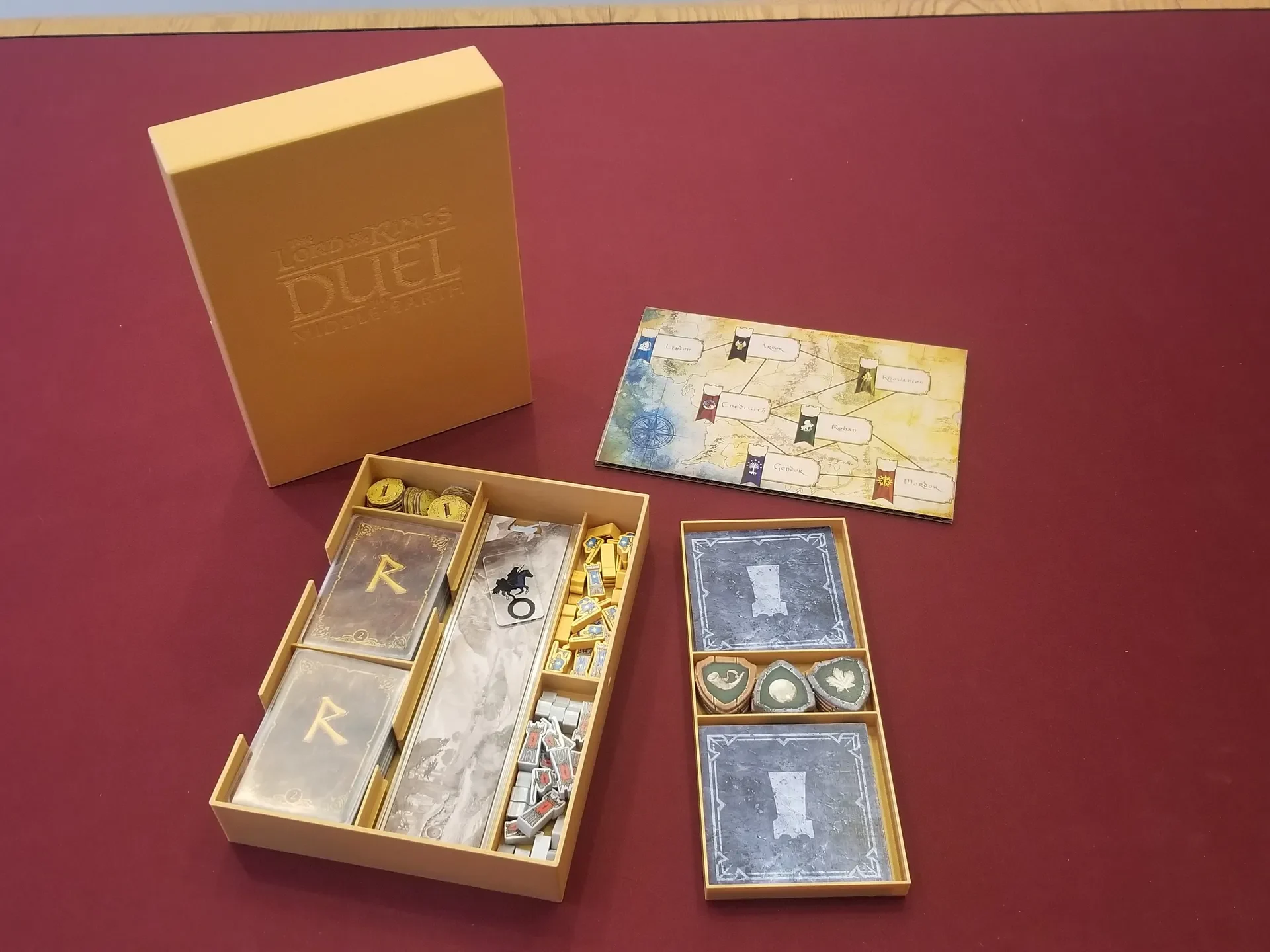

Полный органайзер разделен на 3 части, которые необходимо распечатать на 3D-принтере:

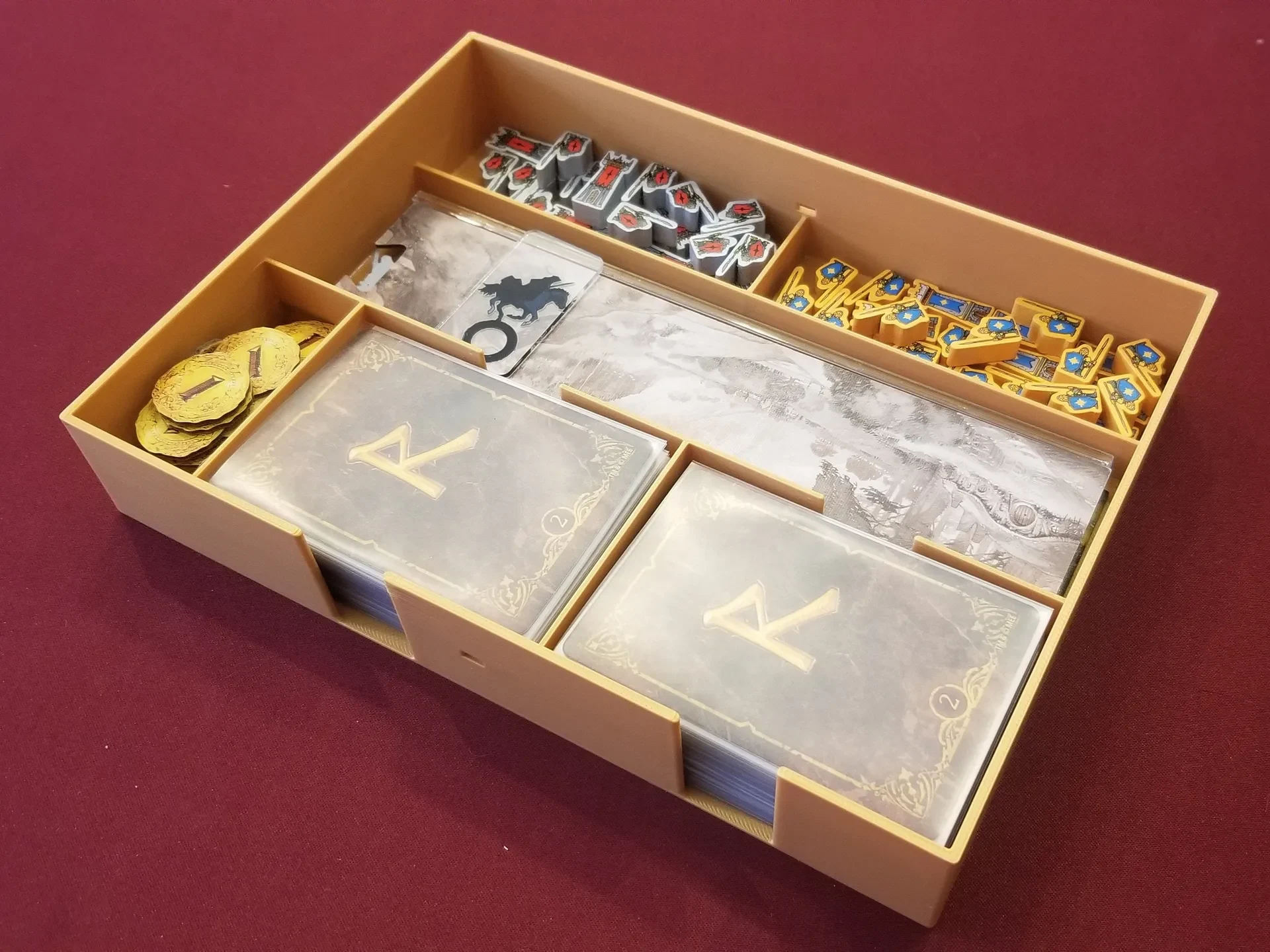

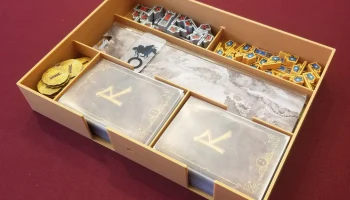

LotR_Duel_MainBody обеспечивает организацию карт, монет, юнитов/крепостей и кольцевой дорожки.

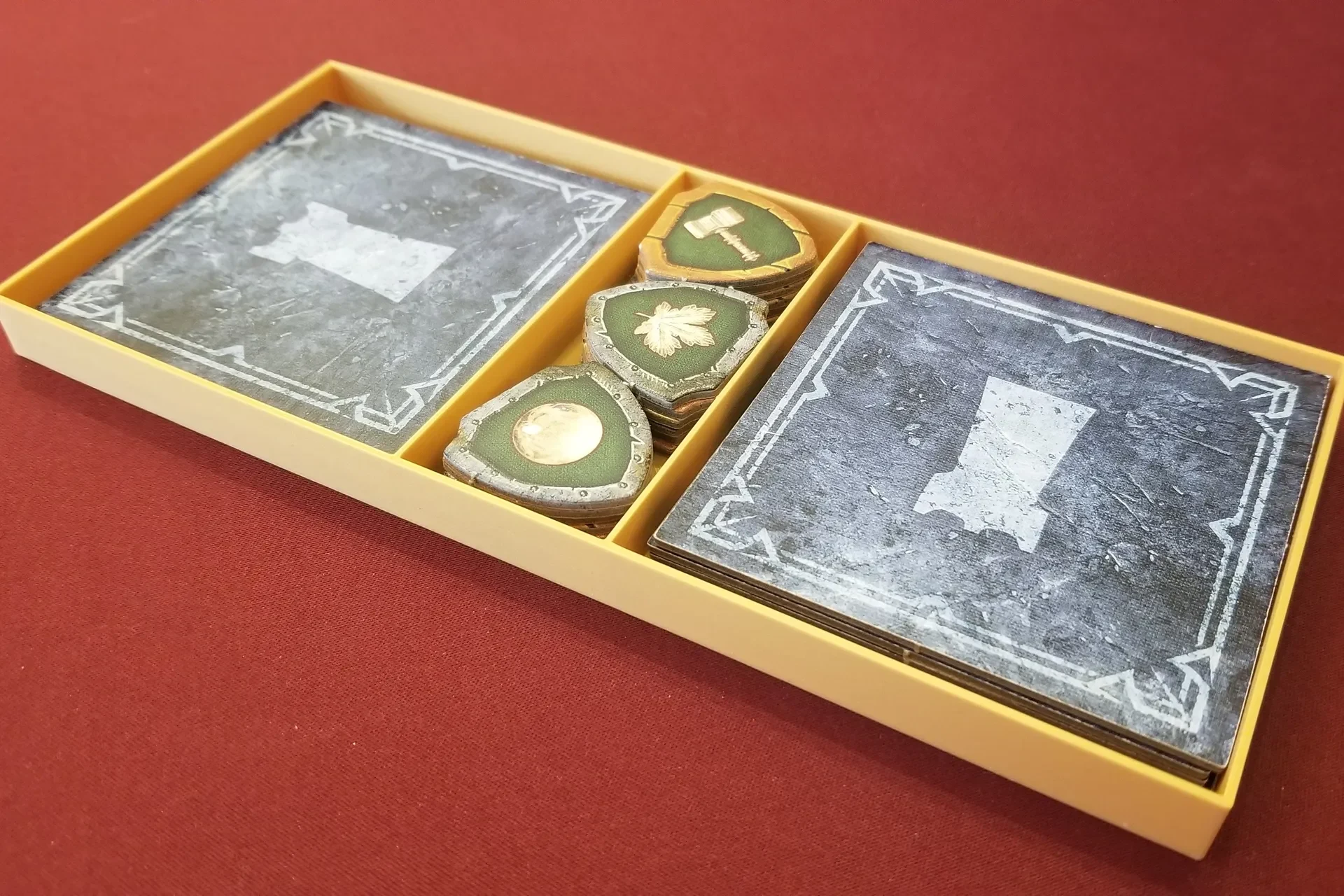

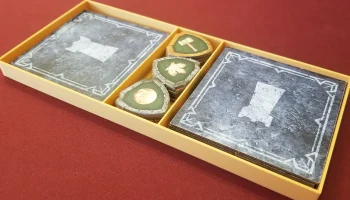

LotR_Duel_Insert — это вставка для основной части, которая обеспечивает организацию плиток ориентиров и жетонов альянса.

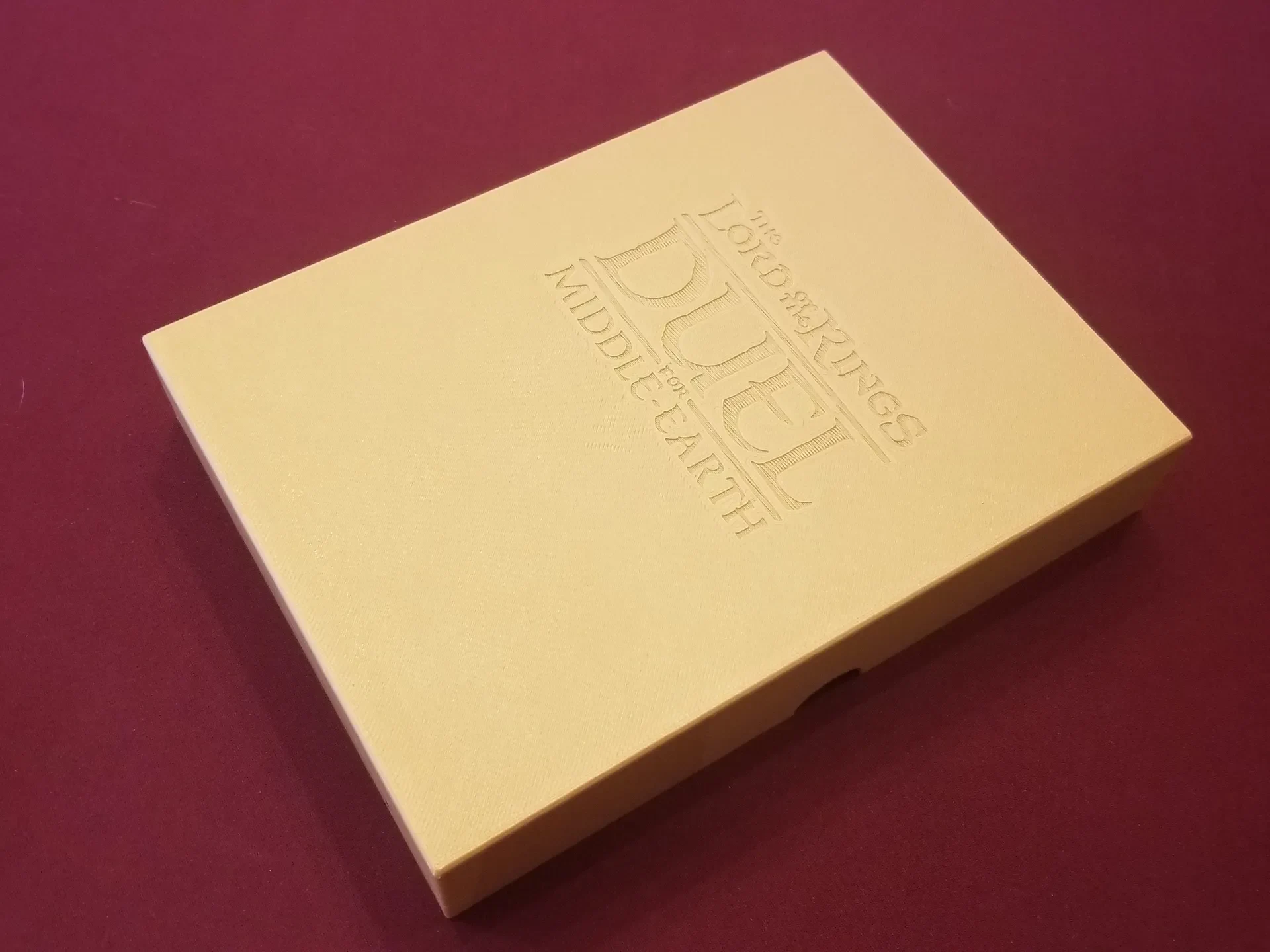

LotR_Duel_Lid… это крышка.
Помимо деталей, напечатанных на 3D-принтере, ест�� несколько предметов, напечатанных на 2D-принтере:
Обязательно: предоставленный файл LotR_Duel_Map_Image представляет собой обрезанную версию игровой карты, соотношение сторон которой (~ 4:3) соответствует тому, что поместится в дорожном футляре. Это обязательная распечатка, так как стандартная карта для игры в такой дизайн не поместится. Вам нужно распечатать это изображение размером примерно 196x147 мм. После печати вырежьте изображение и приклейте его на картонную основу. Органайзер обеспечивает зазор ~4 мм между крышкой и верхней частью основного корпуса/вставки, поэтому найдите подходящий картон, который заполнит большую часть этого зазора (в противном случае компоненты могут выпасть из указанных в органайзере мест).
Если вы не хотите возиться с картонной картой, я включил варианты «NoCardboard» для отпечатков основного корпуса и крышки. Это обеспечивает зазор всего 1 мм между крышкой и верхней частью основного корпуса/вставки.
Необязательно: PDF-файл LotR_Duel_Rules_and_Ref_Guide (автор: ScaperDad на BGG) представляет собой сокращенную версию книги правил игры, а также справочник по способностям жетонов альянса. Если вы предпочитаете использовать телефон для загрузки книги правил и справочника, вы можете пропустить этот пункт.
Необязательно: PDF-файл LotR_Card_Overview (автор: Bamatthy на BGG) представляет собой краткий справочник карт, доступных в каждой главе игры.
*Примечание: размеры двух дополнительных отпечатков не соответствуют размеру этого дорожного футляра, но их печать как есть с типичными печатными полями (на бумаге формата A4 или Letter) позволит вам обрезать эти поля и легко сложить их «гамбургером», чтобы они поместились в футляре.
Советы по печати

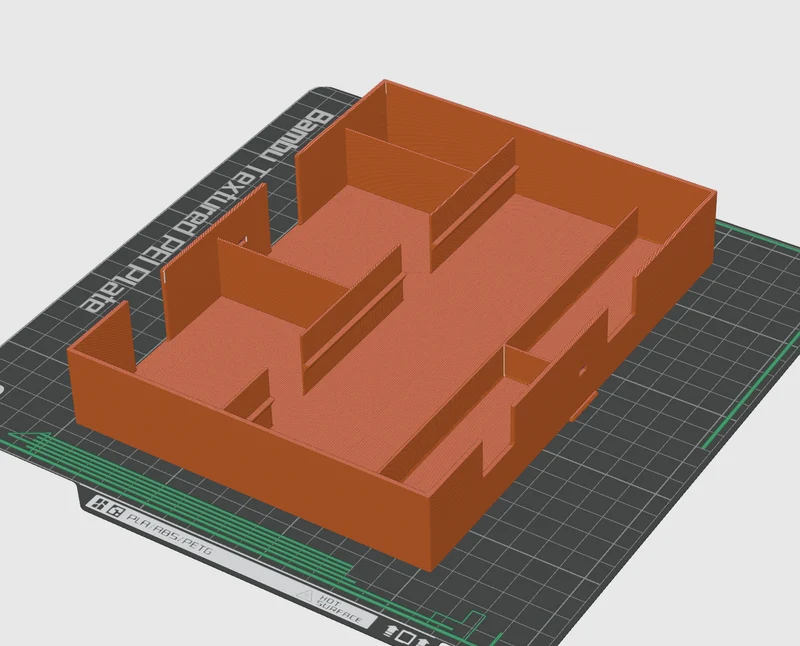

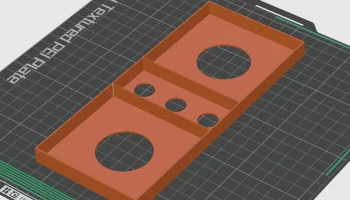

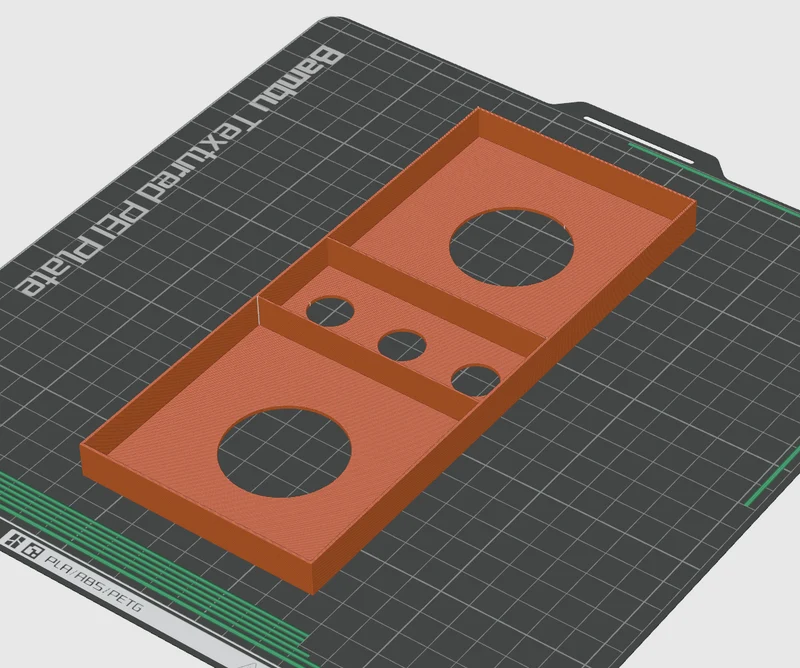

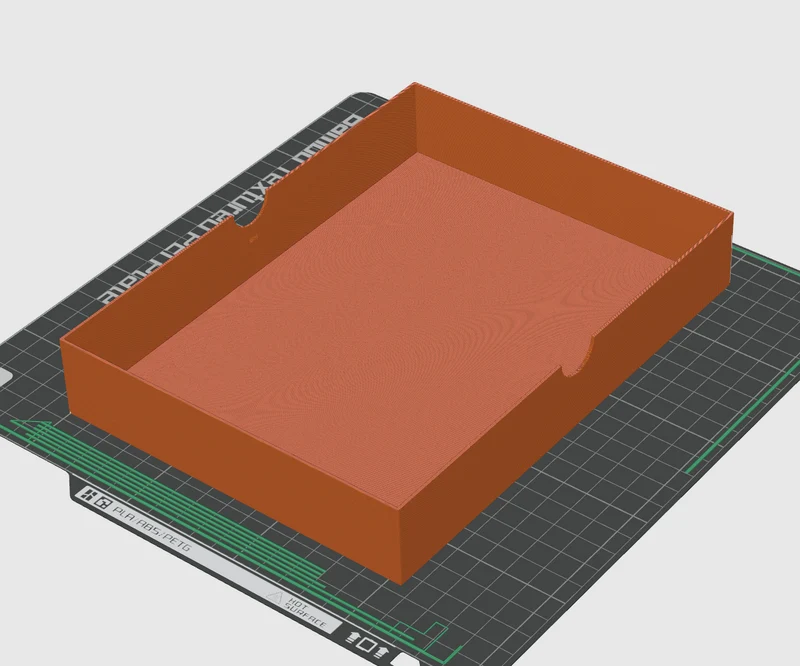

Ни одна из моделей не требует никаких опор. Я напечатал свой слой толщиной 0,2 мм из PLA на Bambu X1C. Рекомендуемая ориентация печати показана на прилагаемых изображениях.
Что касается рукавов
Я использовал для своих карт обложки приличного качества (матовые обложки GameGenic «Catan»), поэтому вполне вероятно, что ваши карты в обложках подойдут. Я уверен, что есть более красивые рукава, которые могут быть бо��ее объемными и иметь большие размеры, поэтому, если у вас есть опасения, что этот органайзер будет работать с вашими рукавами, попробуйте разрезать модели и сделать несколько пробных отпечатков, прежде чем печатать весь дизайн.
САПР-файлы
Файлы САПР предоставляются как в формате проекта Fusion 360, так и в формате файла STEP.
Не изображено
С момента печати я внес небольшие улучшения в удобство использов��ния моделей, которые не показаны на изображениях моей распечатки:
На стенке вставки добавлен зазор, который облегчает извлечение вставки из основного корпуса.
К основному корпусу под прорезями для пальцев на крышке были добавлены небольшие выступы, чтобы можно было оттолкнуться при снятии крышки.
Кроме того, моя распечатка карты имеет не совсем формат 4:3, поэтому между сторонами немного больше зазора.
