Корпус Calliope mini

(описание на немецком языке ниже)

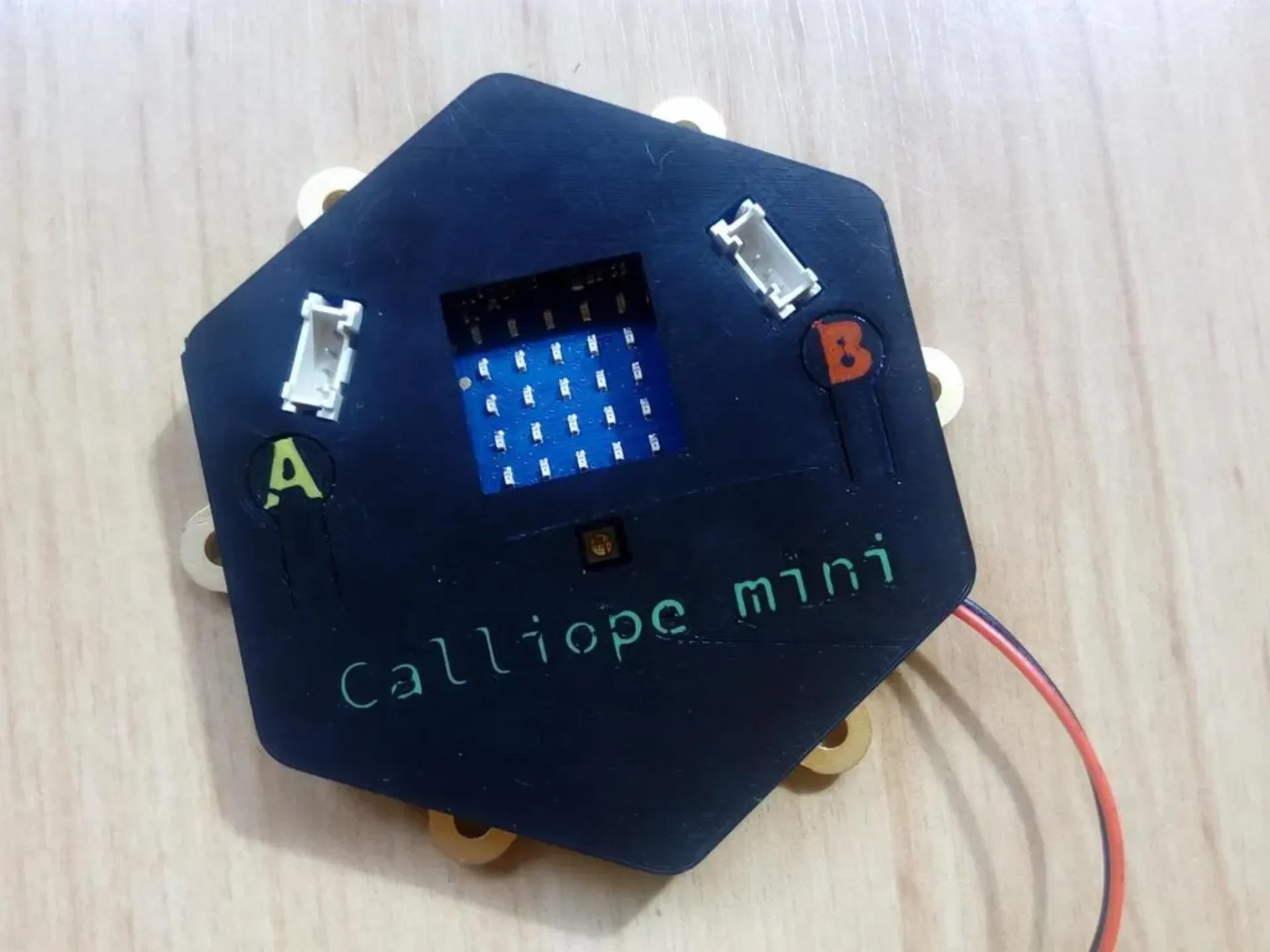

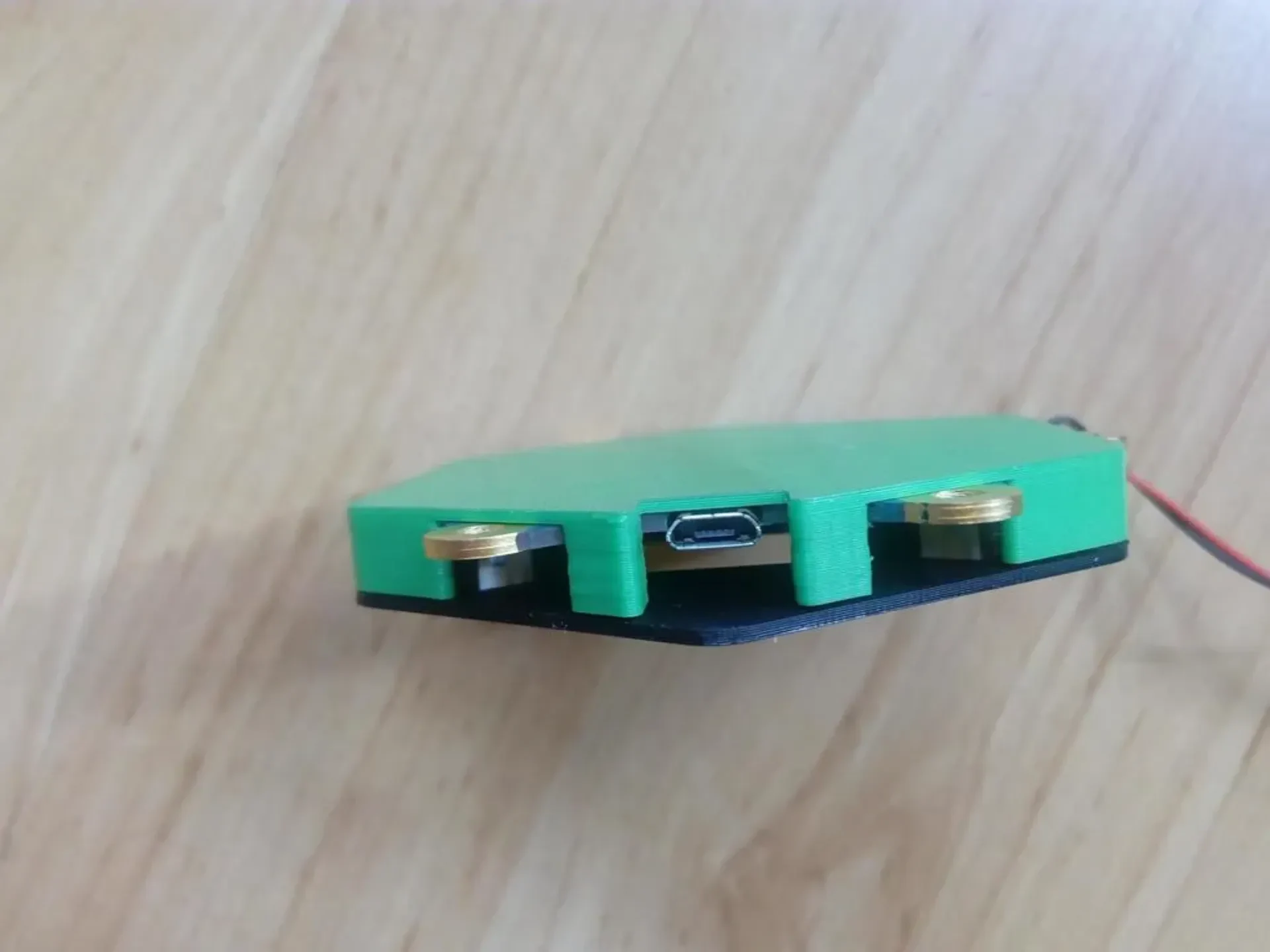

Это случай одноплатного мини-компьютера Calliope, который планируется использовать в начальных школах Германии. (http://calliope.cc/en)

Мне нужен был чехол, который можно было бы постоянно носить с Calliope, но оставлять колодки и т. д. открытыми для экспериментов.

На данный момент всё в основном сделано, но есть некоторые задачи:

добавить отверстие над переключателем сброса
возможно, переделать штифт/отверстие, используемое для скрепления двух половин.

---

Вот корпус одноплатного мини-компьютера Calliope, который с 2017 года будет использоваться в качестве пилотного проекта в начальных школах Германии. (http://calliope.cc/)

Мне нужен был чехол, обеспечивающий доступ к контактным поверхностям и т. д., но не требующий постоянного снятия.

Модель закончена и работает, но в списке дел еще есть кое-что:

Отверстие для облегчения доступа к кнопке сброса
Возможно, другой механизм, скрепляющий две половинки вместе.

Примечания:

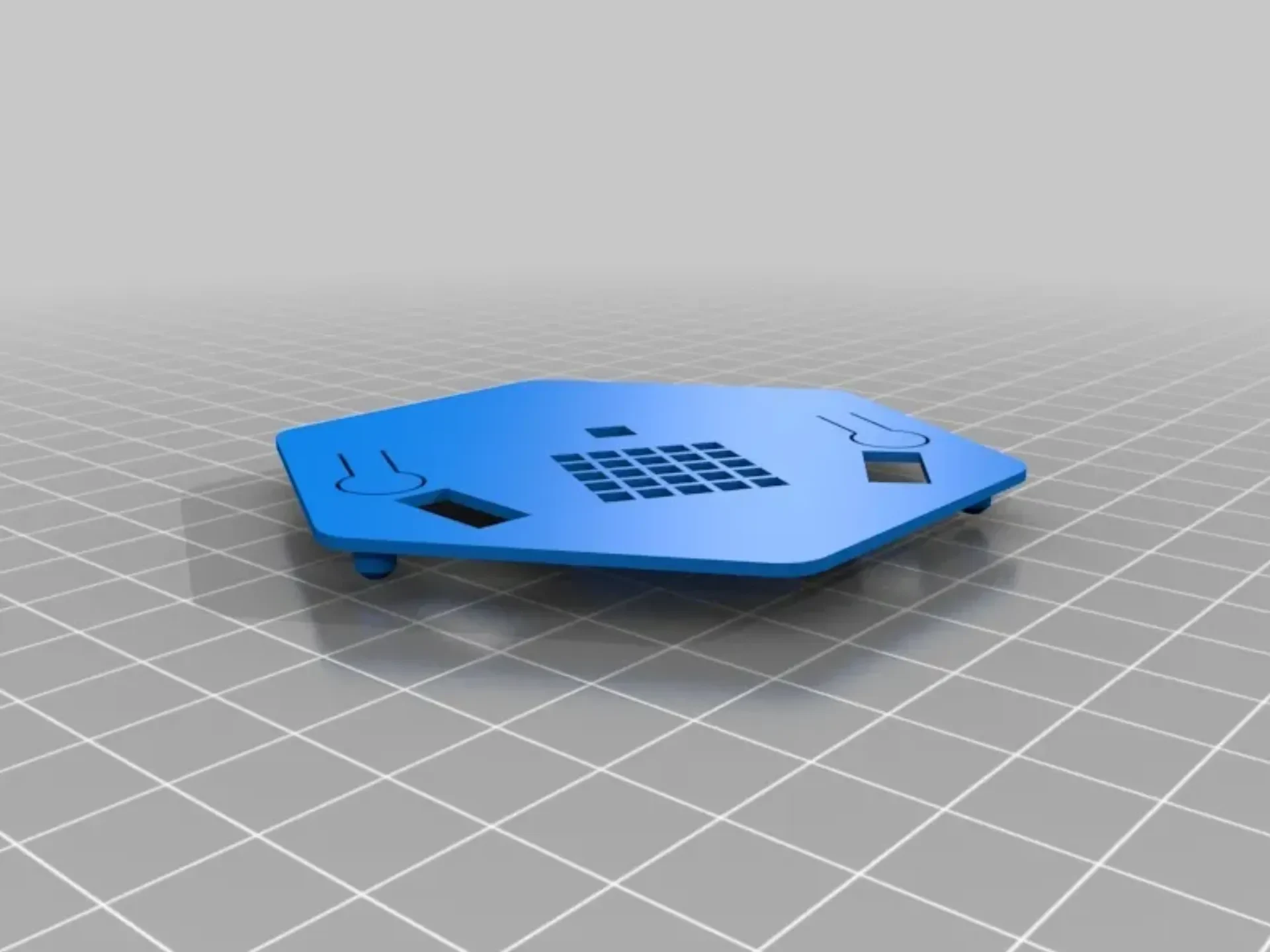

Для стандартной печати вам нужны только main_upper_body.stl и calliope_bottom.stl.

Вам необходимо перевернуть файл calliope_top.stl на 180 градусов для печати без подставок и для получения гладкой поверхности.

В файле main_upper_body_with_letters.stl есть кнопка и логотип, выгравированные на поверхности, что полезно для печати первых двух слоев цветом, отличным от цвета остальной части верха, чтобы получить многоцветный эффект над надписью или позже заполнить его цветом вручную.

Эта модель включает в себя дополнительные файлы для многоцветной печати:

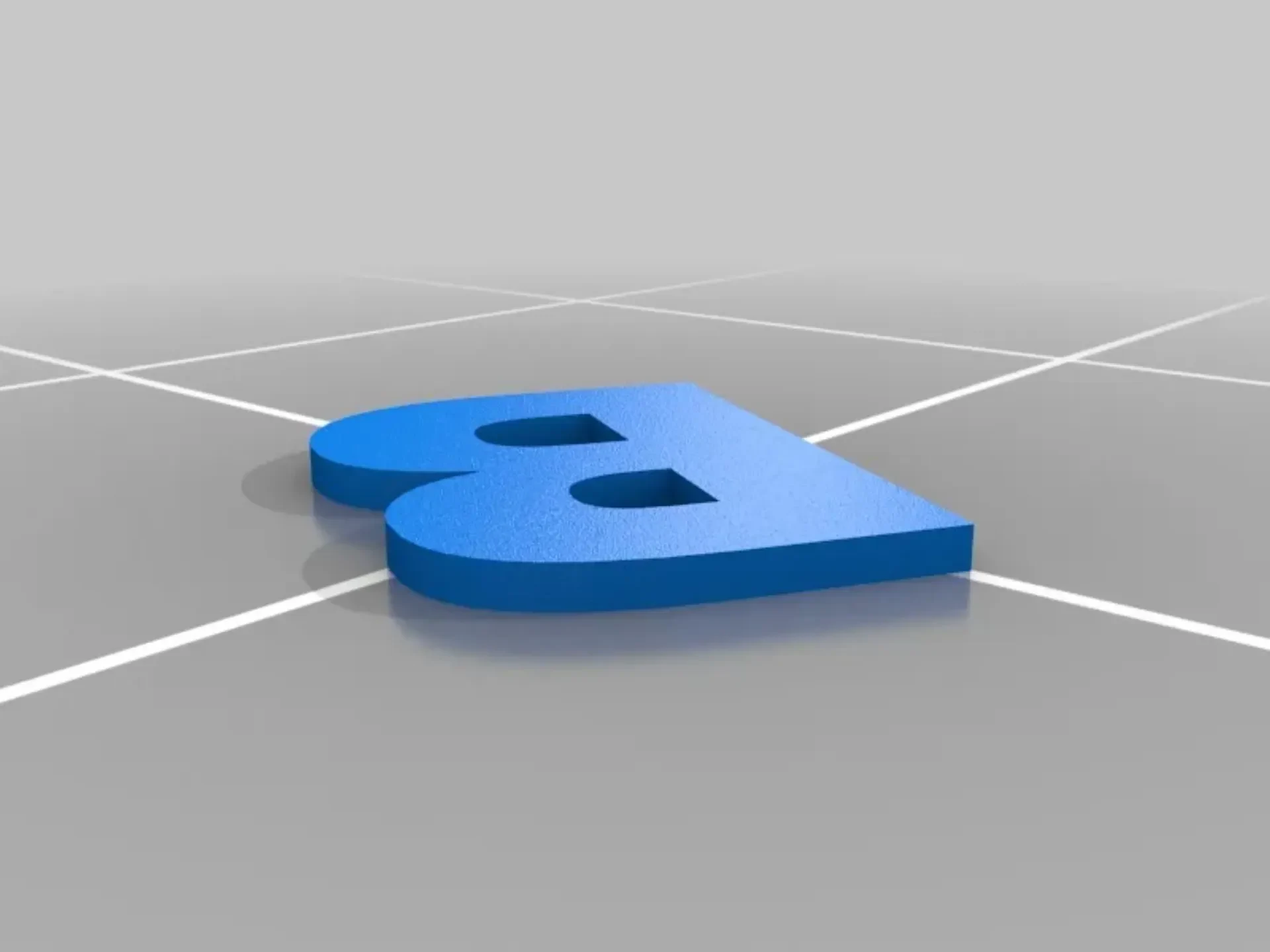

Letter_b.stl, lettter_a.stl, logo.stl — Надпись на кнопках и логотип.
Transparent_covers_single.stl — Одинарная прозрачная крышка для RGB-светодиода.

Transparent_covers.stl — Прозрачные обложки для светодиодной матрицы. Если у вас есть принтер с двумя или более материалами, вы можете добавить файлы A/B/логотипа/обложки в качестве сеток-модификаторов в файл calliope_top.stl в вашем слайсере и назначить им разные цвета/экструдеры.

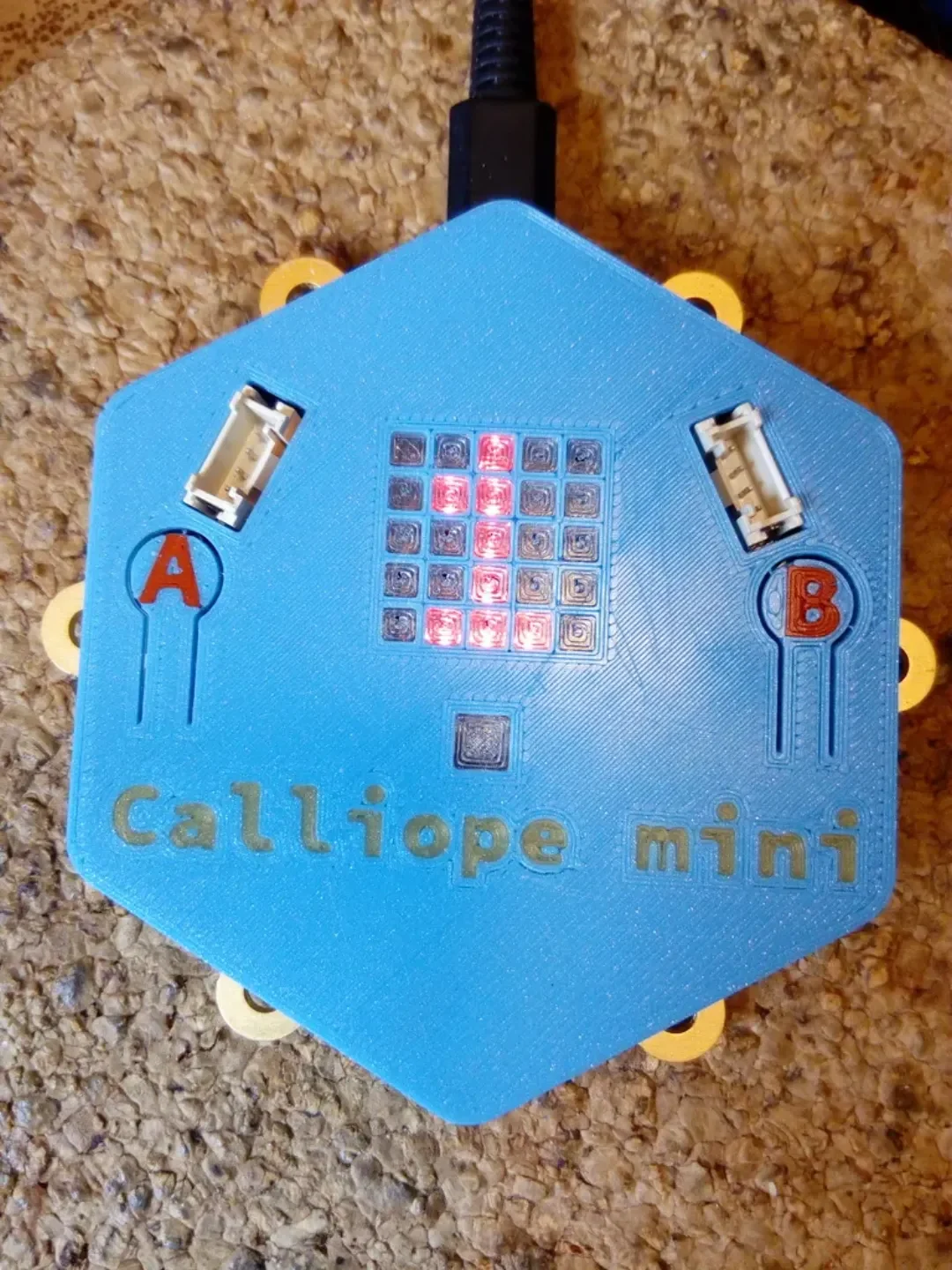

Прозрачные крышки предназначены для печати на прозрачном или полупрозрачном пластике, см. рисунок.
(протестировано в Slic3r Prusa Edition, напечатано с помощью Prusa MK2 с MMU)

---

Для обычного 3д принтера нужны только main_upper_body.stl и calliope_bottom.stl.
Модель main_upper_body.stl перед печатью необходимо повернуть на 180 градусов, чтобы получить гладкую поверхность, в противном случае придется использовать ненужный вспомогательный материал.

Файл main_upper_body_with_letters.stl содержит надпись «гравировка» и подходит для печати первых двух слоев цветом, отличным от остальных. Это придает шрифту цвет, отличный от цвета поверхности, без необходимости использования принтера, работающего с несколькими материалами.
Или вы можете заполнить гравюру цветом вручную после печати (например, мелками из расплавленного воска).

Эта модель включает в себя дополнительные STL для многоцветных/многоматериальных принтеров:

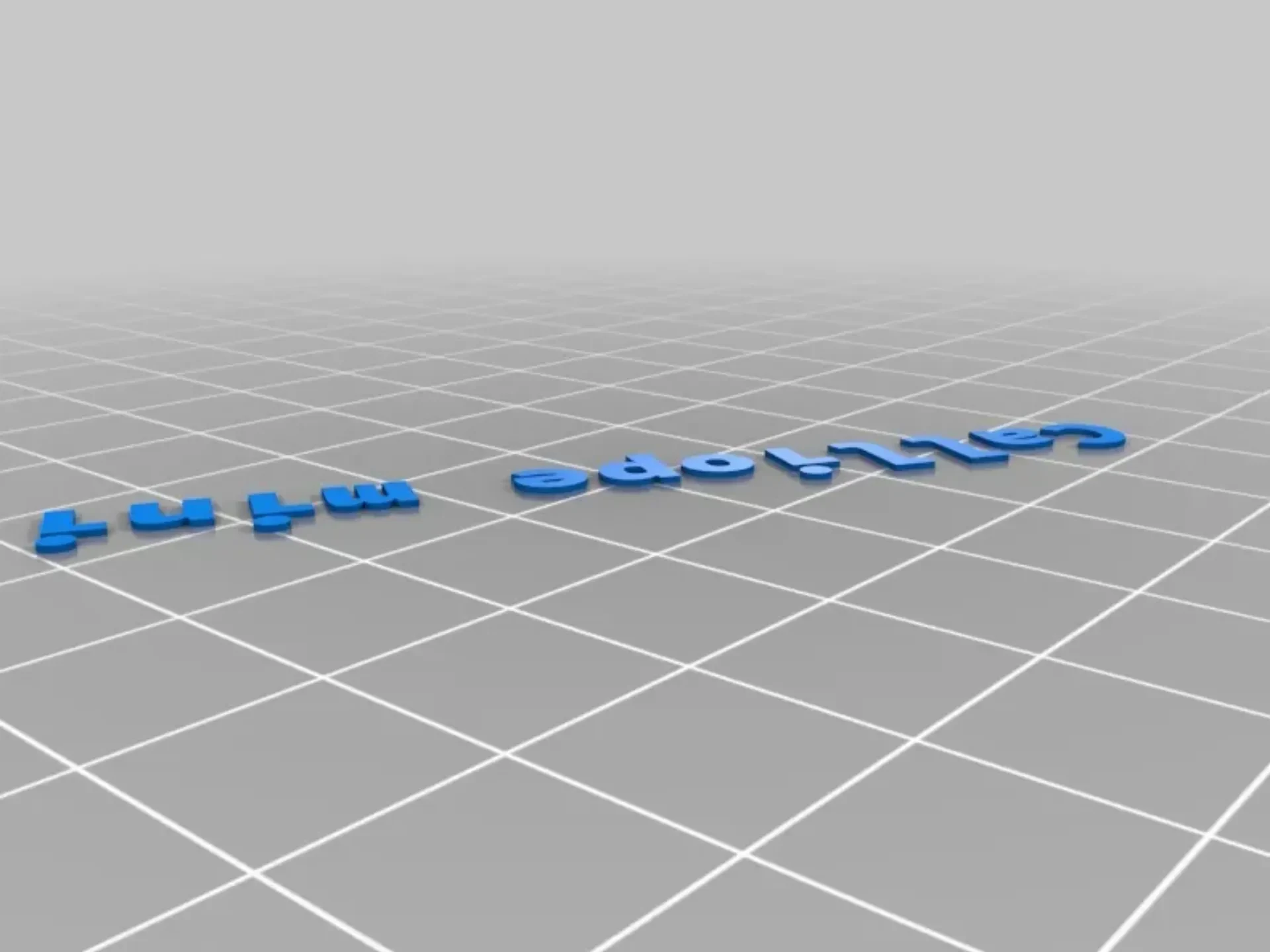

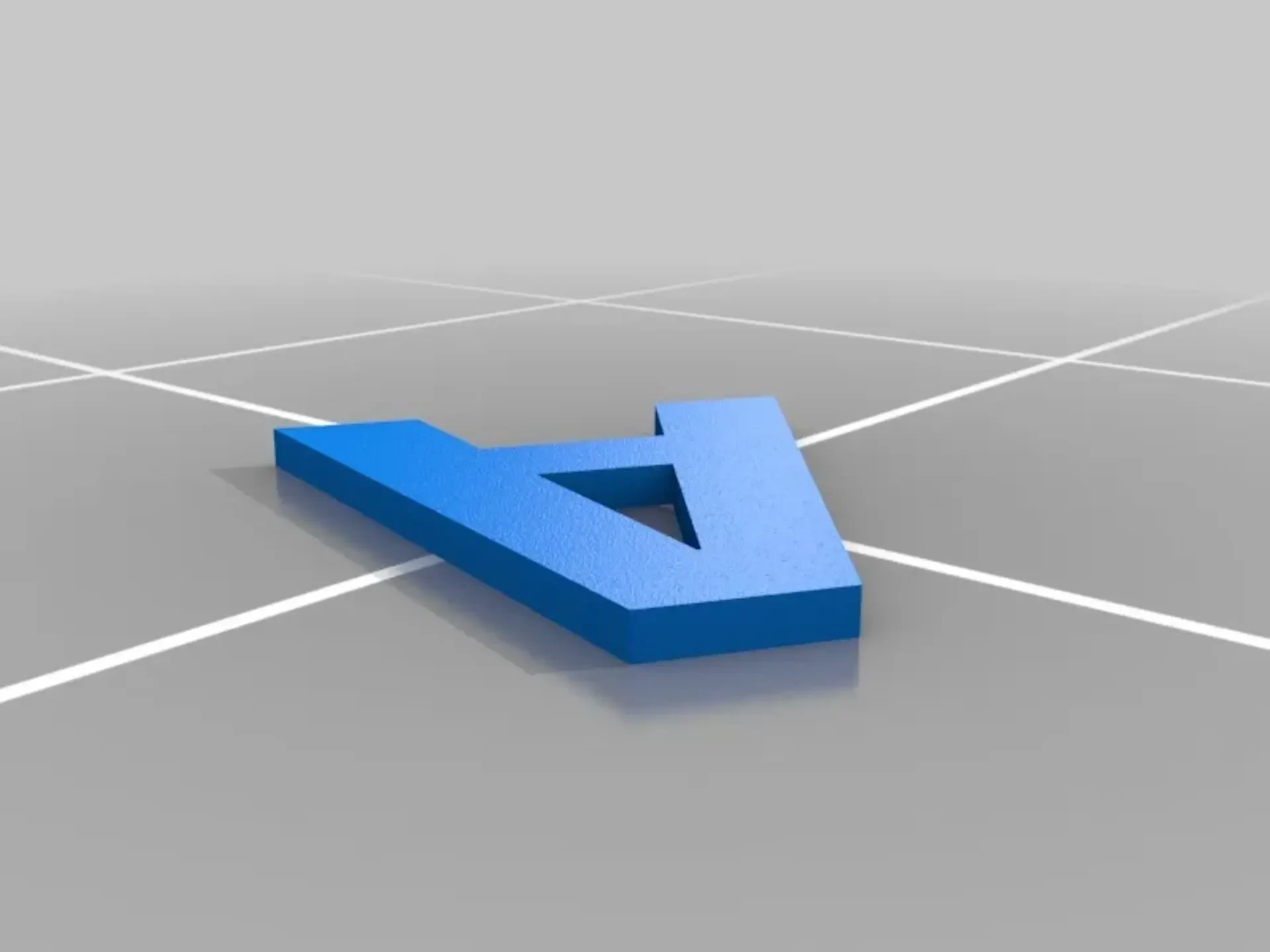

Letter_b.stl, lettter_a.stl, logo.stl — надпись и логотип кнопки

Transparent_covers_single.stl — прозрачная крышка для RGB светодиода

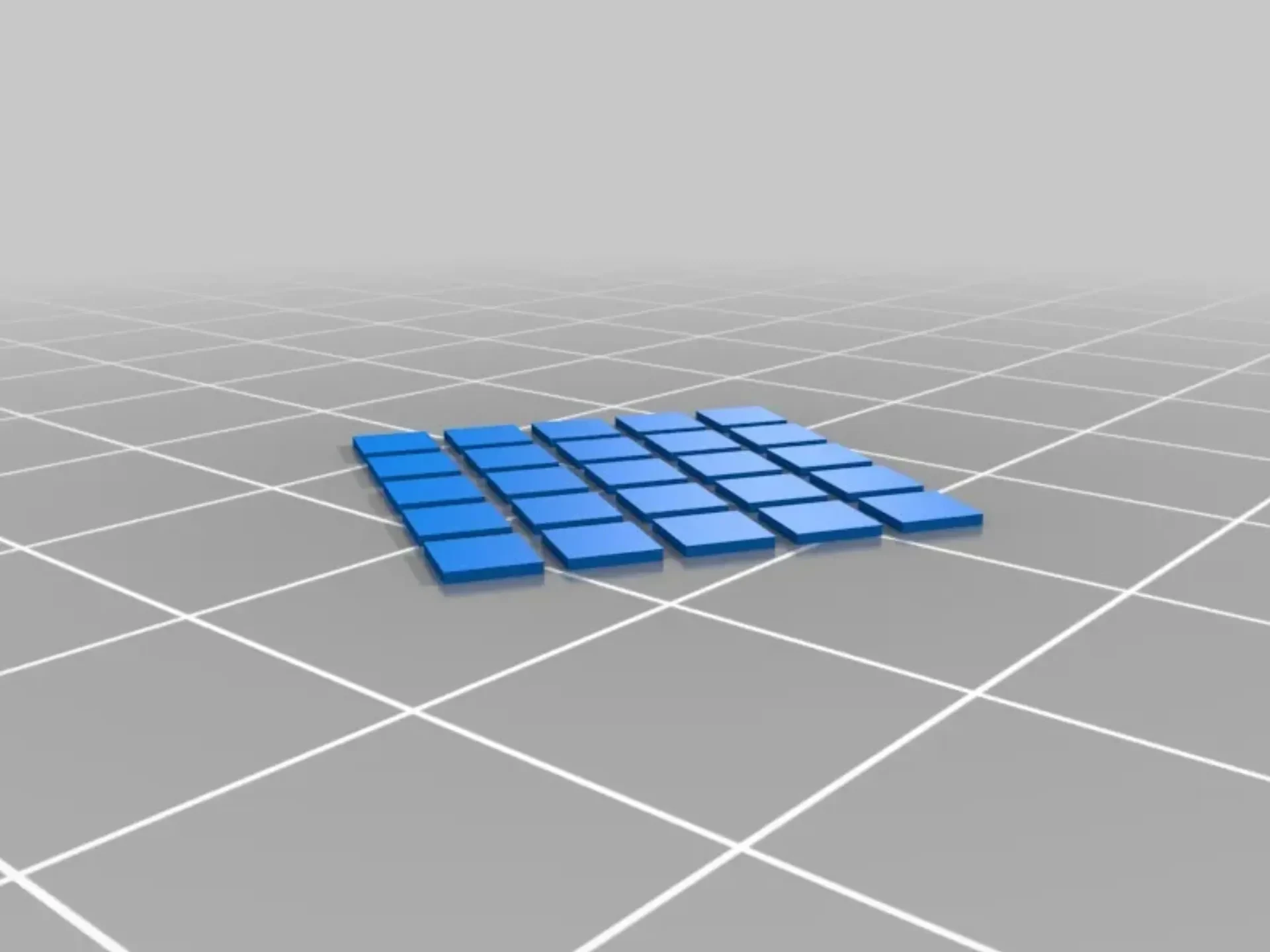

Transparent_covers.stl — прозрачная крышка для светодиодной матрицы. Файлы A/B/логотипов можно использовать в слайсере как «сетки-модификаторы», а затем им можно назначать разные цвета.

Файлы «transparent_cover*» предназначены для печати прозрачным пластиком и служат рассеивателем для светодиодов.

(протестировано в Slic3r Prusa Edition, напечатано с помощью Prusa MK2 с MMU)

��

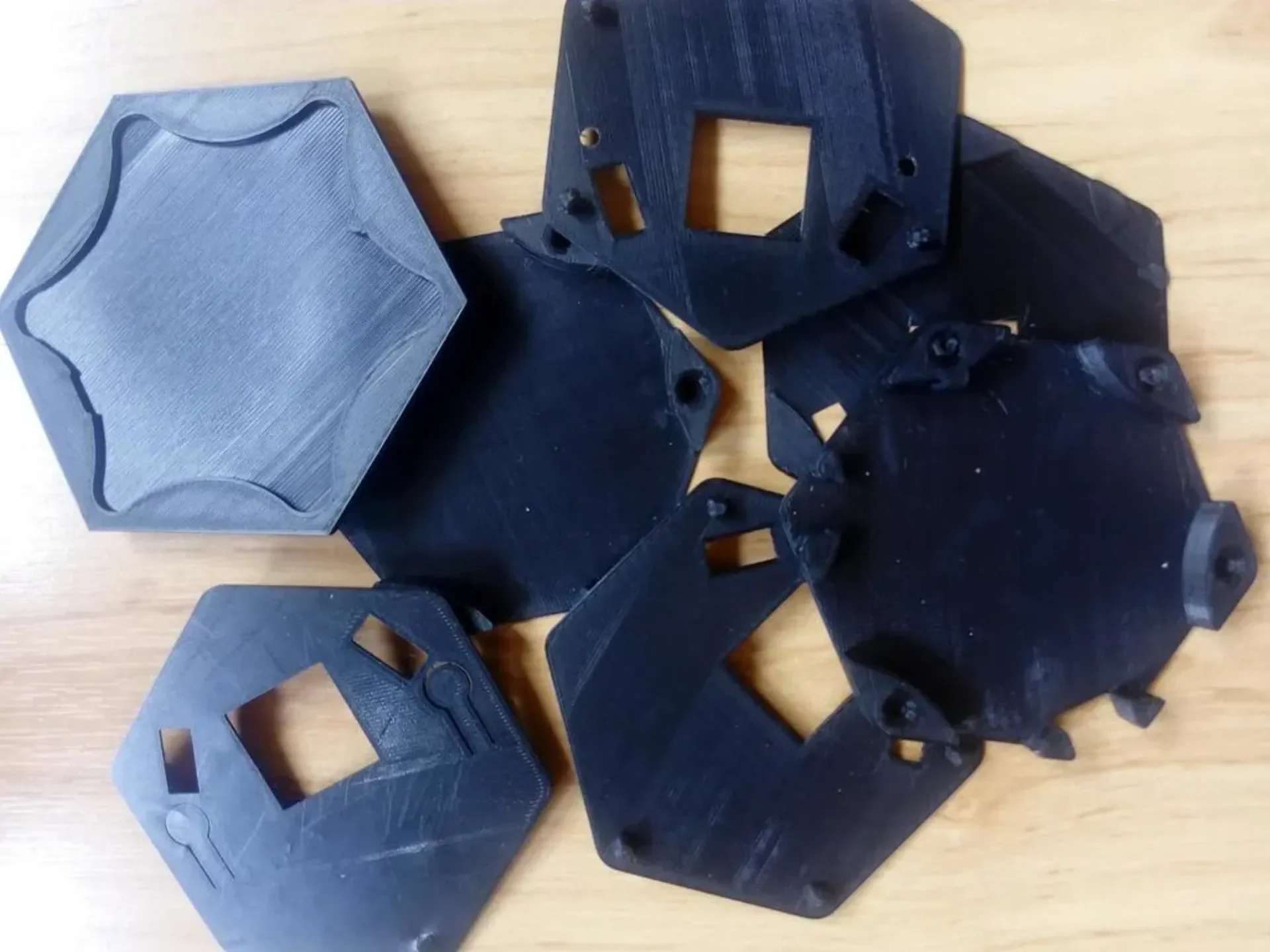

Пост-печать

Соедините половинки корпуса

Чтобы верхняя и нижняя половины хорошо слились, возможно, придется отшлифовать «колышки» или немного просверлить отверстия.

Мне пришлось использовать напильник на 2 колышках, чтобы они подошли по размеру, но не переусердствуйте, колышки нужно хотя бы немного засунуть в отверстия.

---

Чтобы две половинки соединились вместе, возможно, потребуется отрегулировать «заглушки» или отверстия.

В моем случае мне пришлось редактировать две «заглушки» всего одним файлом. Также подойдет наждачная бумага или используйте дрель, чтобы немного расширить отверстие.
