Светодиодный фонарный столб для моделей железных дорог в...

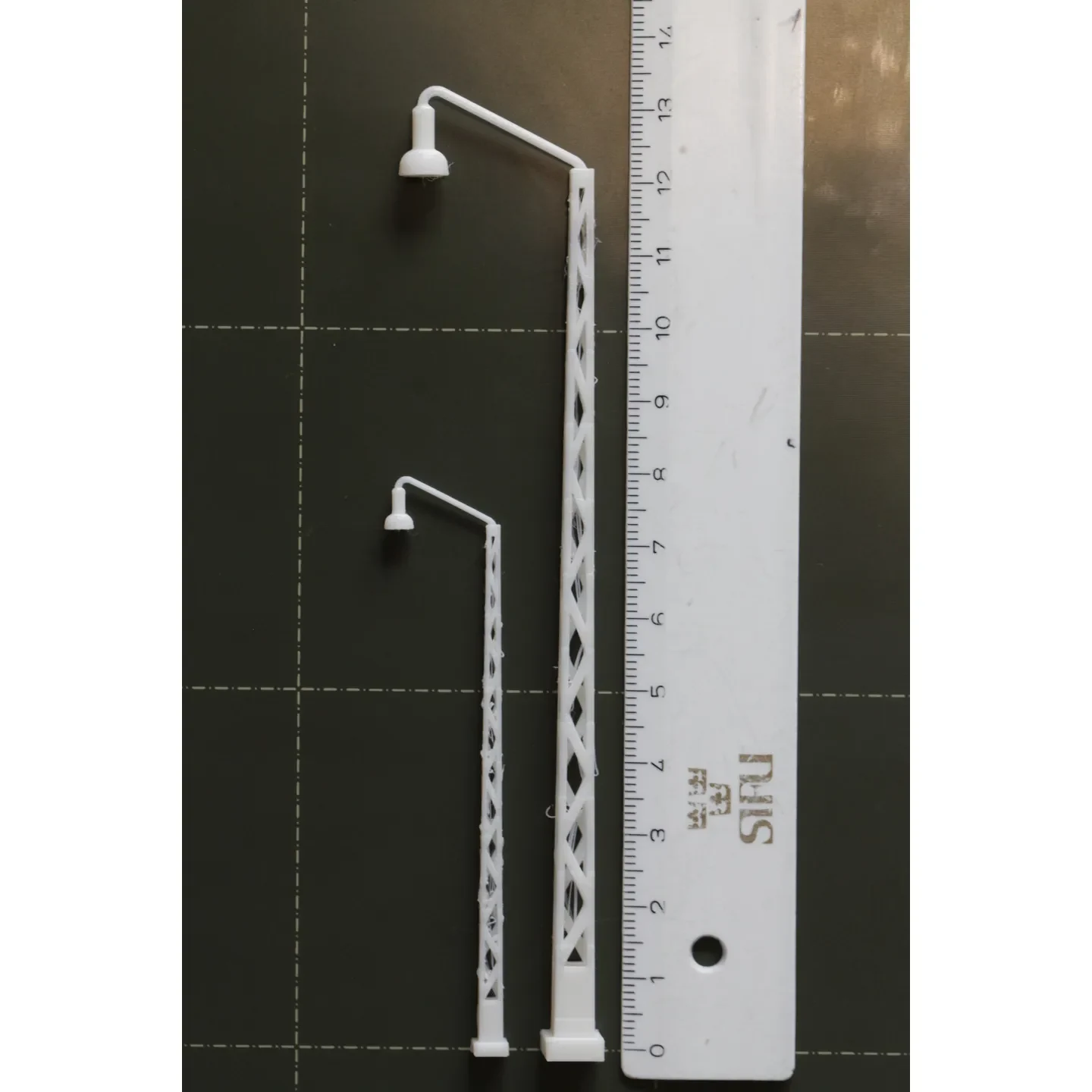

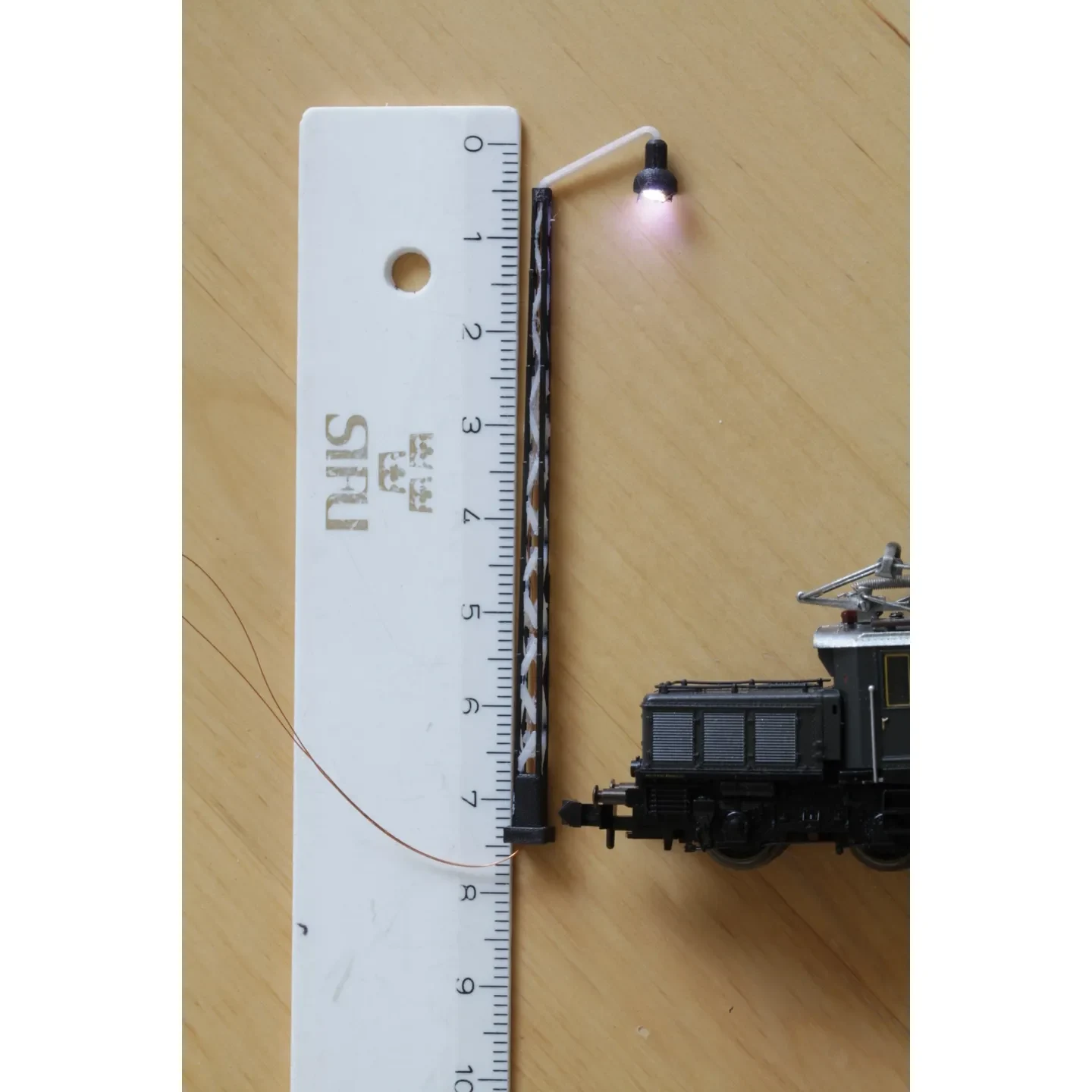

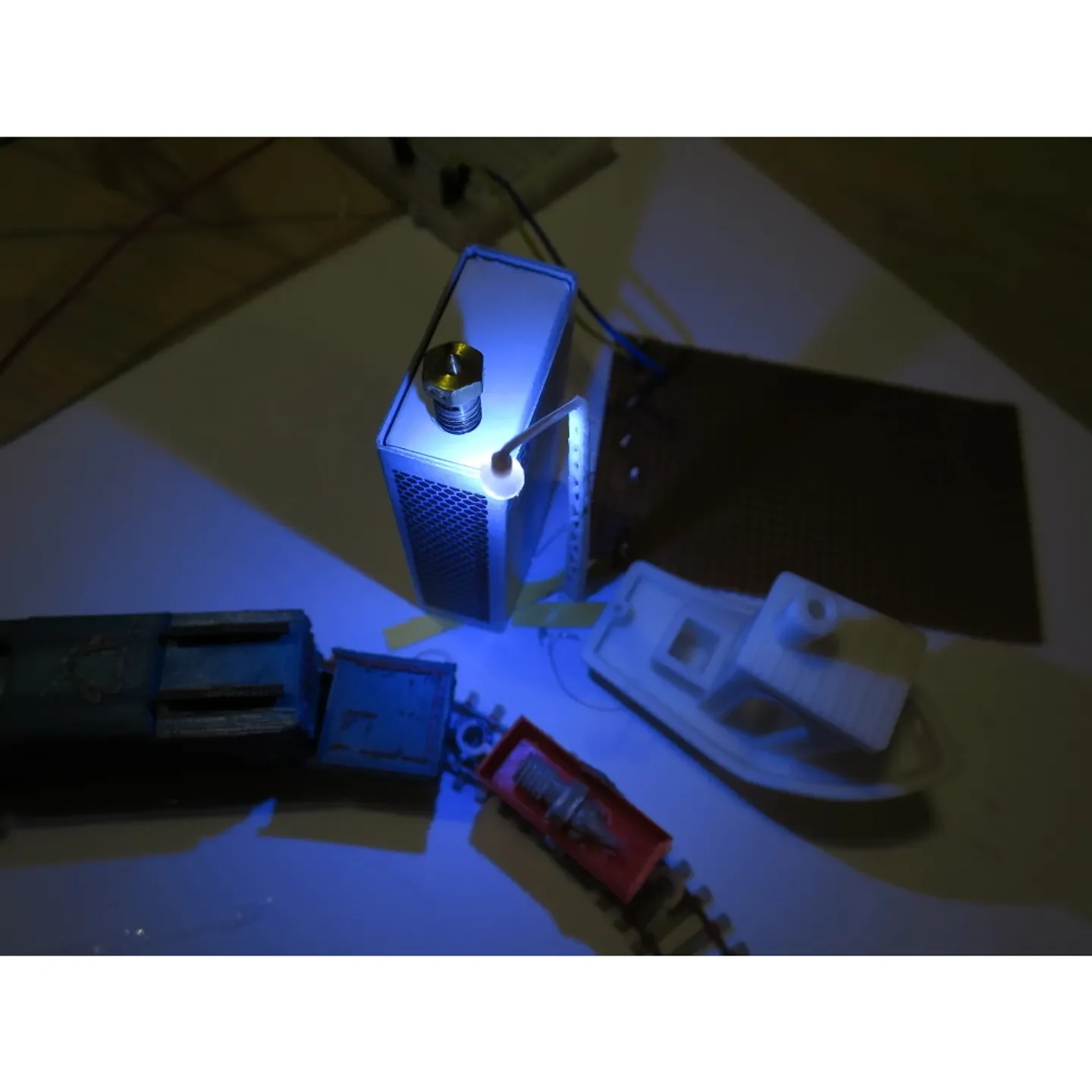

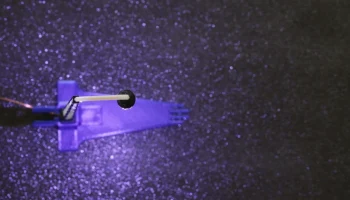

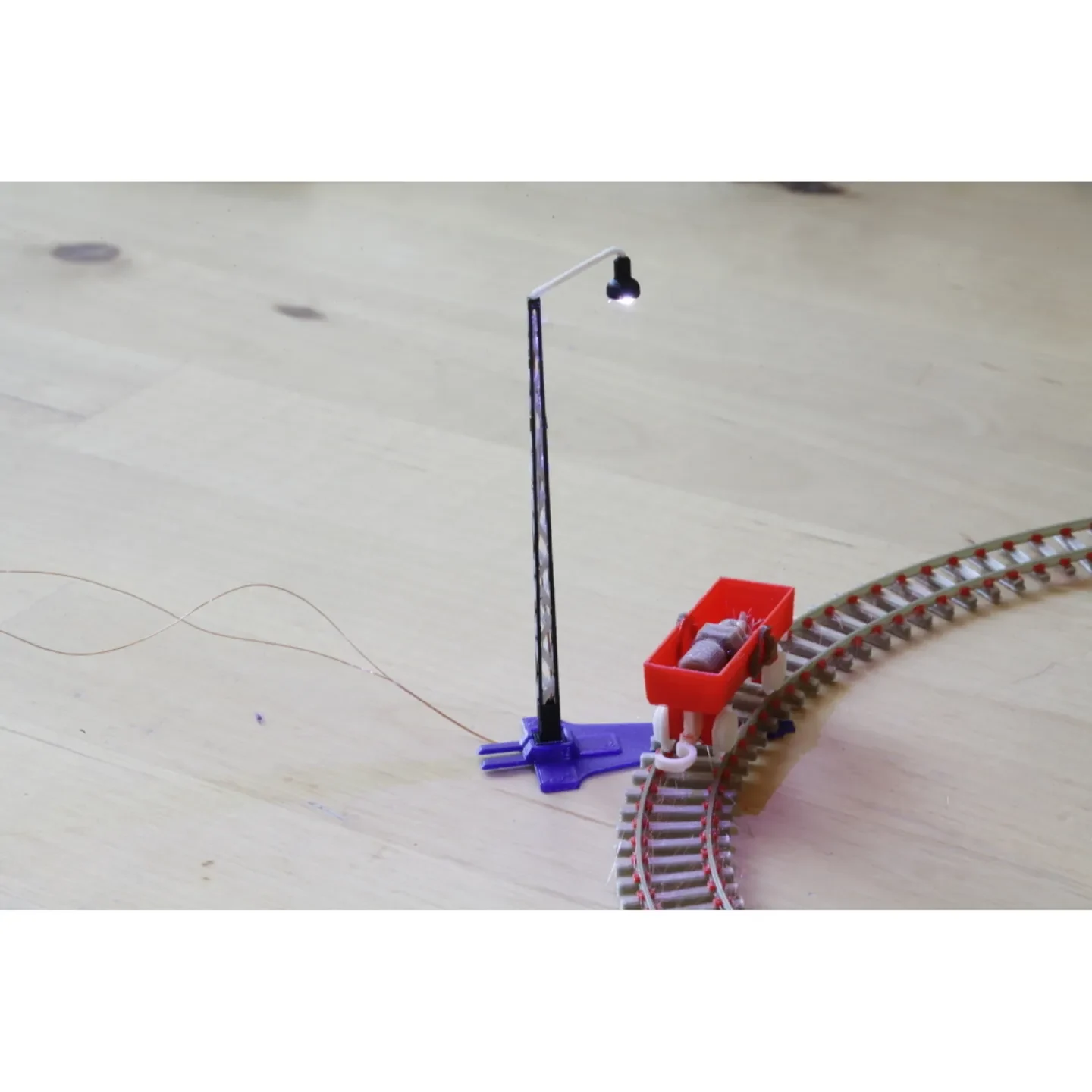

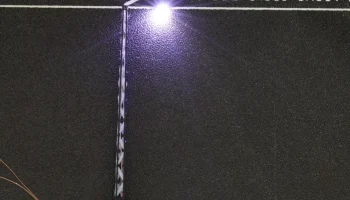

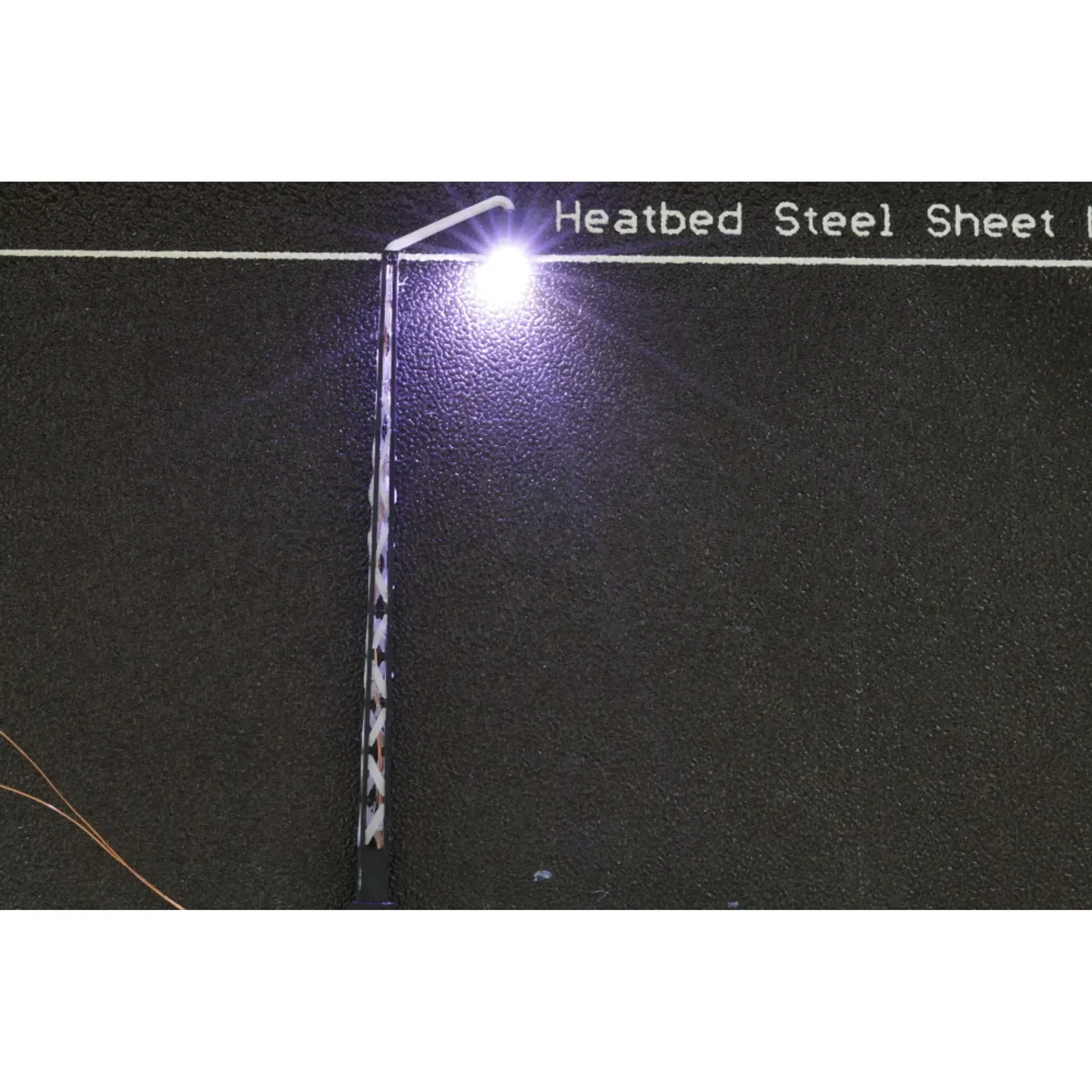

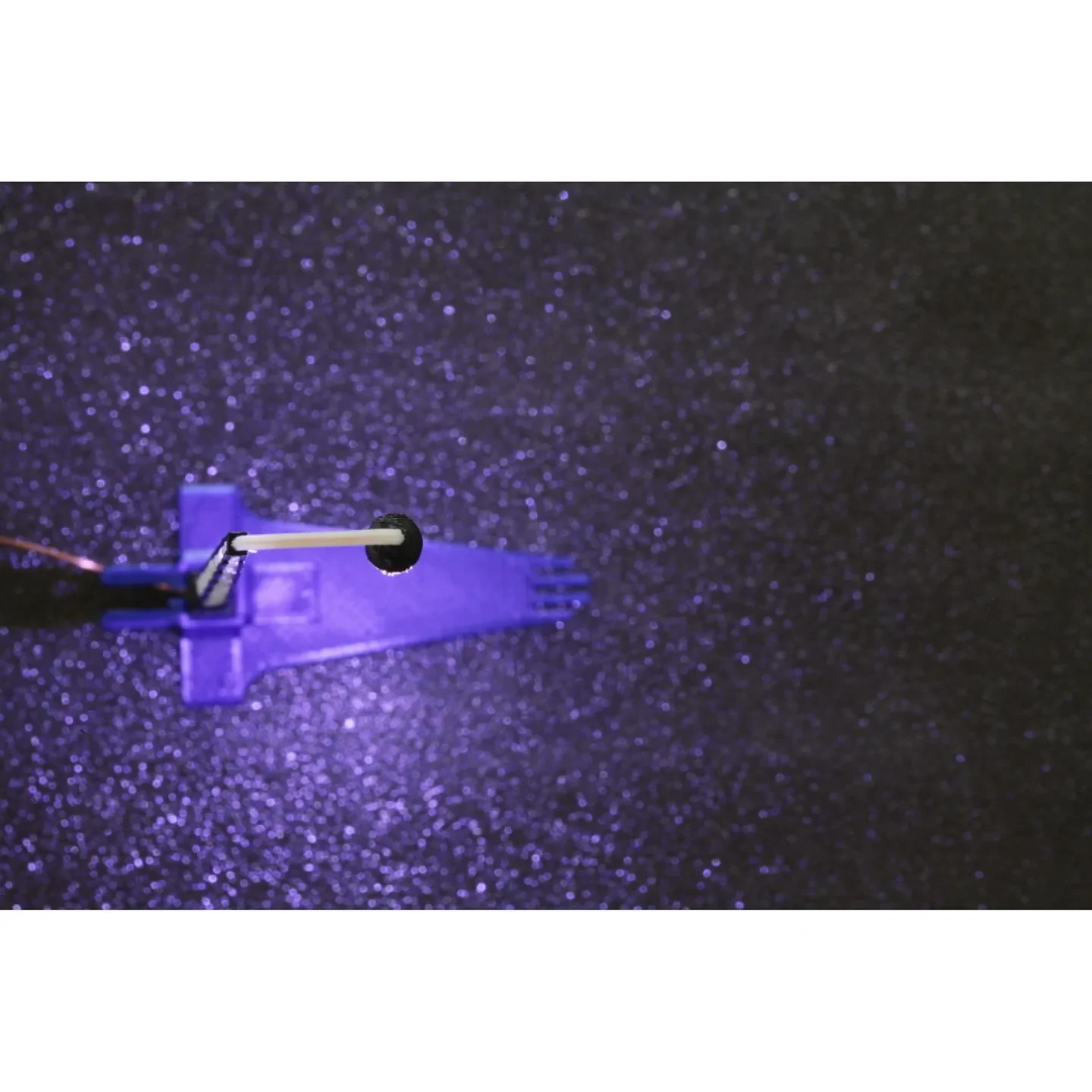

Первоначально я разработал этот фонарный столб для моего друга, затем решил уменьшить его, чтобы он соответствовал моей собственной модели железной дороги в масштабе N, как ну. Высота фонарного столба модели N-масштаба составляет 75 мм, и он предназначен как для печати одним материалом, так и для печати двумя материалами. Я также добавил держатель для батареек на 2 батарейки ААА, который можно распечатать, на случай, если он вам понадобится, чтобы сделать его ярче!

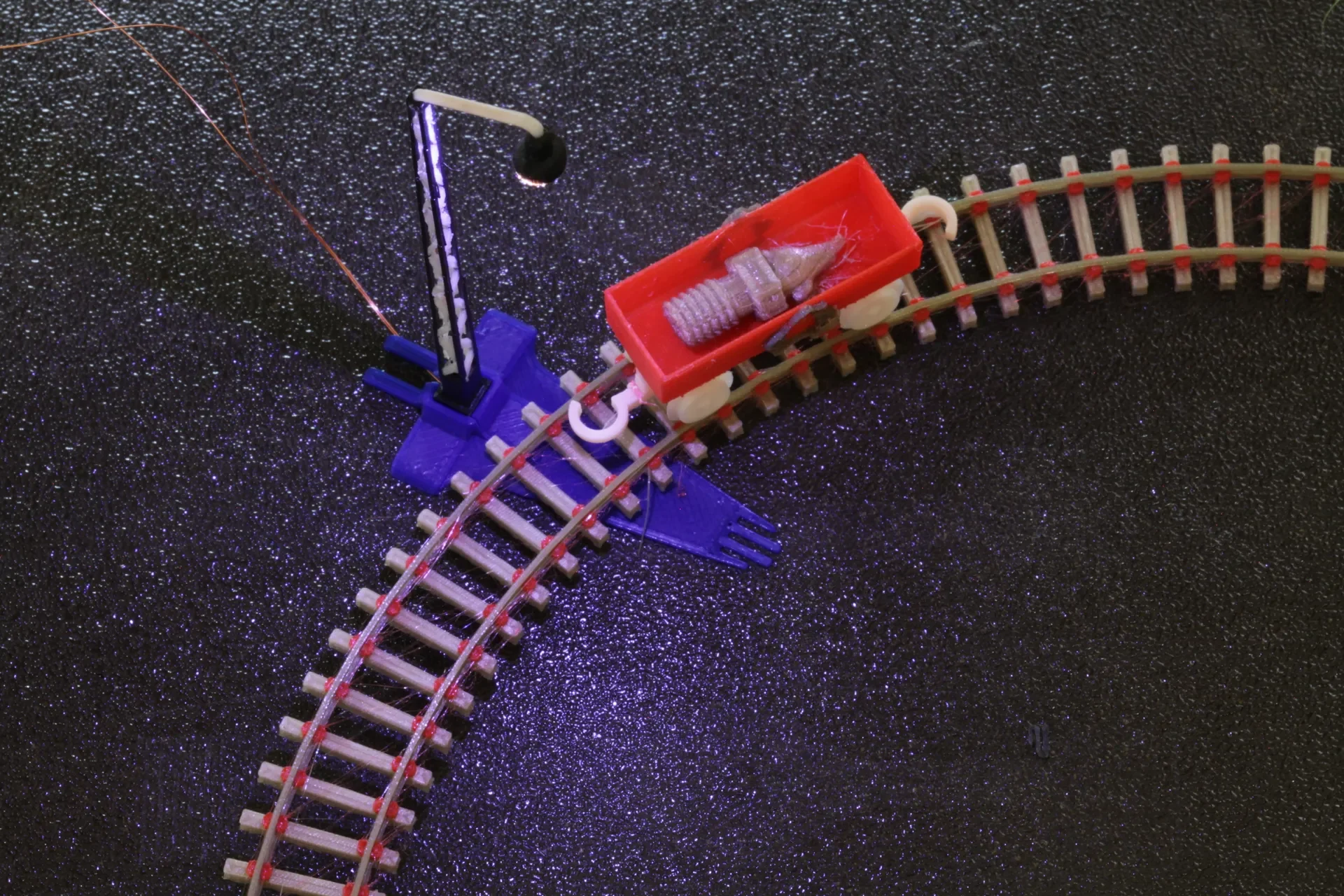

У вас дома не хватает железных дорог N-масштаба, чтобы лампа могла пригодиться? Нет проблем, просто распечатайте стартовый набор, который я сделал для таких случаев: https://www.thingiverse.com/thing:3155082

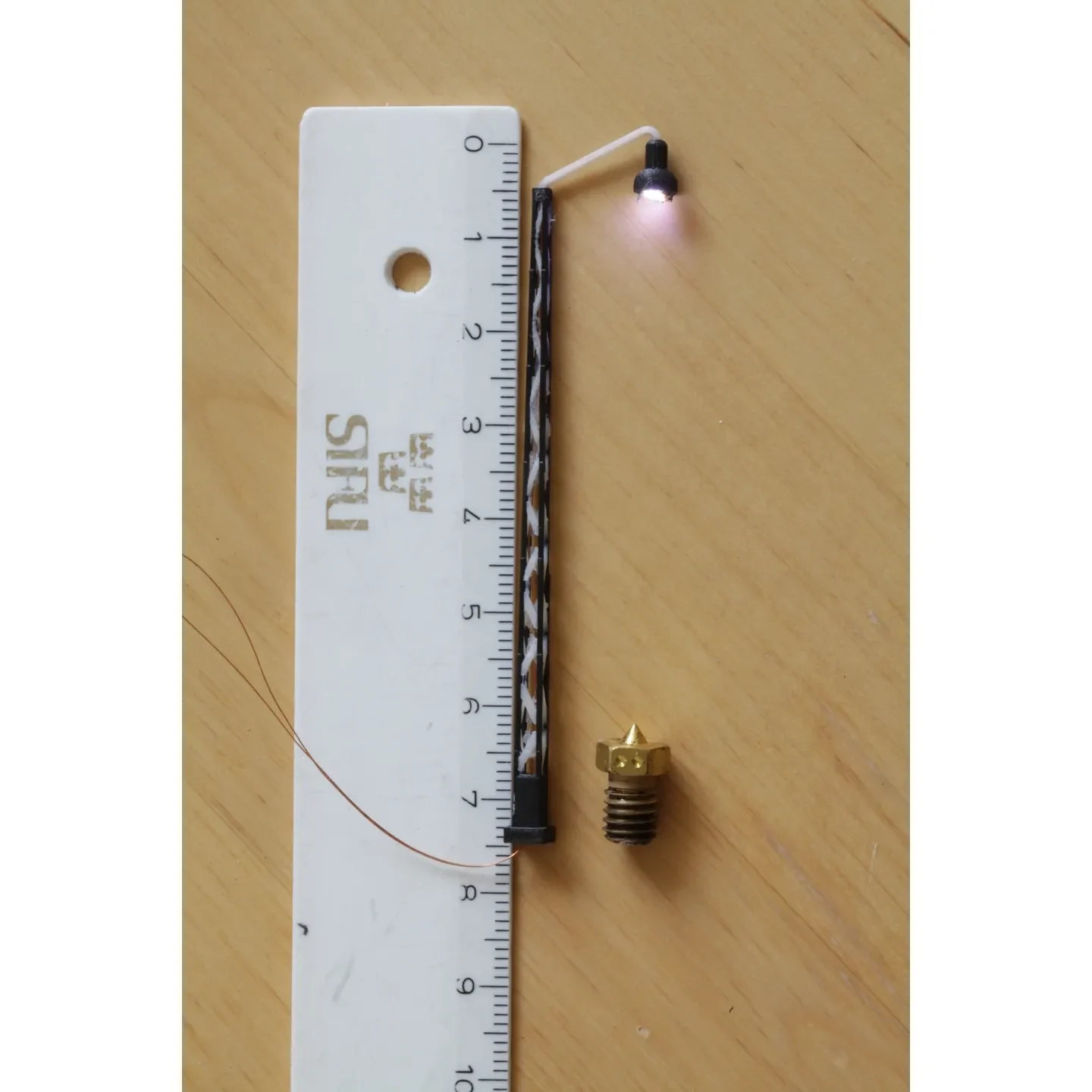

Перед печатью обратите внимание: диаметр верхней части этой лампы составляет 1,05 мм. Внешний диаметр, то есть вся конструкция лампы полая и удерживает две изолированные нити диаметром 0,15 мм каждая. Итак, если вы хотите распечатать шкалу N или добавить светодиодную подсветку к шкале H0, вам необходимо использовать сопло диаметром 0,15 мм (его можно найти на сайте E3D-online). Для печати также необходимо использовать поликарбонат (смесь П��). Тем не менее, я также сделал прочную версию фонарного столба H0, чтобы на нем можно было печатать с соплом 0,4 мм, что сделало его доступным для всех энтузиастов печати (я надеюсь).

Эта лампа была разработана с использованием Blender, FreeCAD-Daily, Gimp и Inkscape. Если вы хотите увидеть другие мои дизайны, просто найдите «frimmel» на https://www.thingiverse.com.
Имейте в виду, что мои проекты, как правило, являются некоммерческими организациями CC. Пожалуйста, уважайте это решение.

Подробную информацию о выборе светодиода, проводке, пайке и т. д. пожалуйста, прочитайте инструкции по печати.

Распечатать инструкции
Компоненты для использования

Для отпечатков вам более или менее придется использовать смесь поликарбоната (для твердого отпечатка H0 подойдет даже PLA, я не пробовал). Причина в том, что часть конструкции лампы крошечная — всего 1,05 мм в диаметре и полая внутри. Для печати ламп я использовал смесь Prusa PC-blend и настоятельно рекомендую вам купить рулон или два — очень полезный строительный материал!

Во-первых, вам понадобятся две проволоки с покрытием диаметром 0,15 мм (я предлагаю длину каждой проволоки 30 см).

Во-вторых, модель N-масштаба рассчитана на светодиод типа SMD1206. SMD означает «устройство для поверхностного монтажа», что означает, что оно крошечное, а 1206 означает, что площадь пайки составляет 1,2 x 0,6 мм. Однако, пожалуйста, не падайте в обморок, даже такой любитель, как я, может легко спаять это, просто внимательно посмотрите на мои фотографии, прежде чем начать. Главное — сначала спланировать, использовать липкую ленту, чтобы зафиксировать деталь и провод, а затем припаять. Затем закрепите следующий провод (не торопитесь) и припаяйте только тогда, когда все будет в порядке.

В шкале H0 будет больше места для светодиода. Тем не менее, я все же предлагаю SMD1206, просто закрепите светодиод в конце каплей клея.

Также понадобится некоторое оборудование для пайки. Если у вас этого нет, то не покупайте. Вместо этого попросите друга о помощи.

И светодиоды, и провода с покрытием можно купить по всему миру, я купил свой у ElectroKit в Швеции.
Светодиод: https://www.electrokit.com/produkt/lysdiod-vit-1206/
Провод: https://www.electrokit.com/produkt/koppartrad-0-15mm-rulle-620m/

Детали для печати, включая инструкции по сборке

При чтении данной инструкции также ознакомьтесь с комплектом прилагаемых фотографий сборки.

Подготовка на случай, если вы планируете прикрепить светодиодный светильник к фонарному столбу

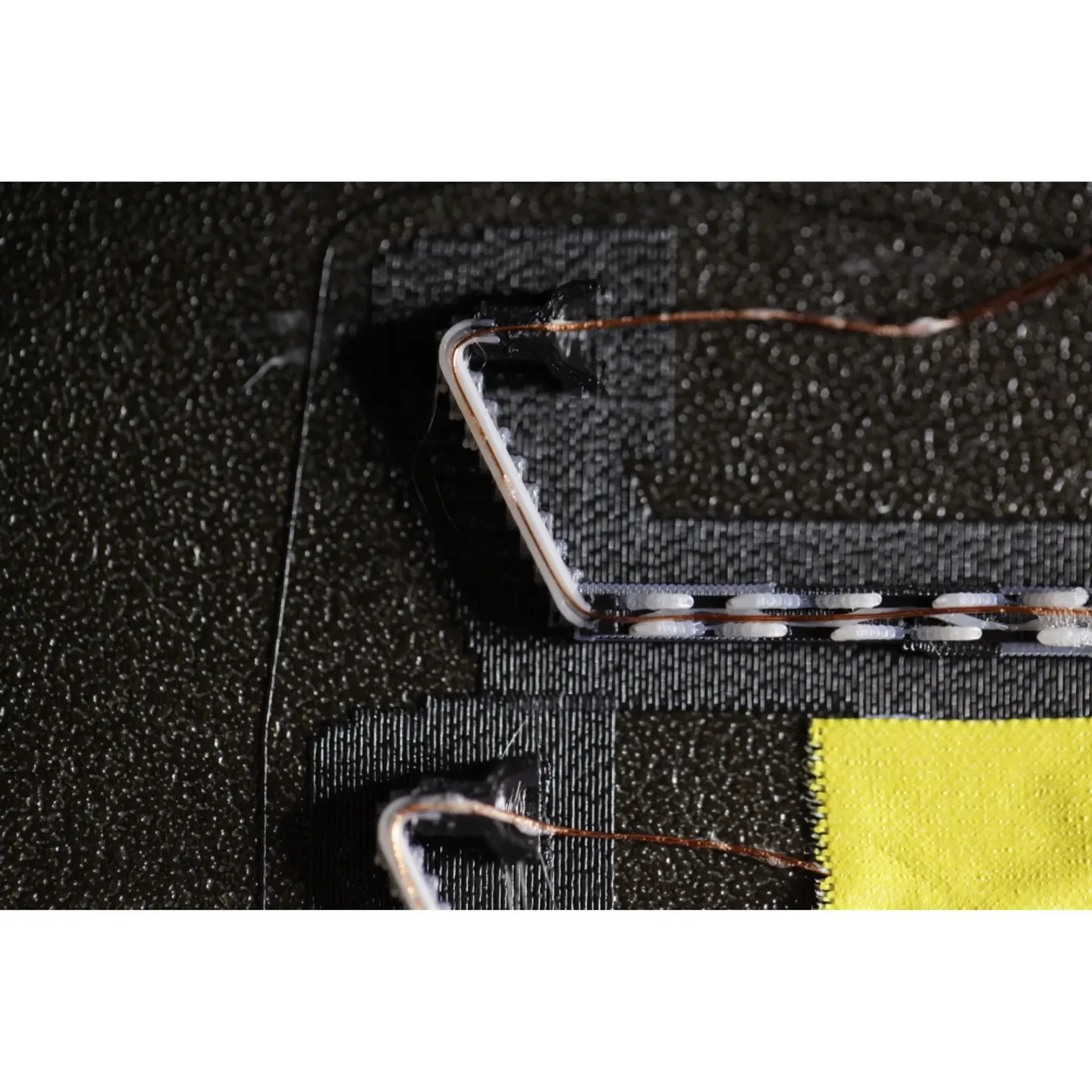

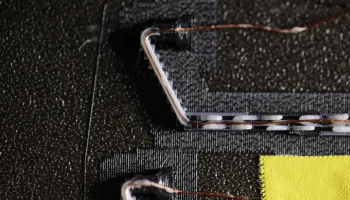

Для светодиодной печати необходимо приостановить печать на определенной высоте (см. высоты ниже), добавить проводку и продолжить печать. Чтобы облегчить эту часть сборки, я взял каплю бумажного клея и склеил два провода вместе, прежде чем осторожно добавить их к отпечатку. Вы должны быть очень осто��ожны с местами изгибов и не можете применять силу к печатному изделию, так как оно немедленно деформируется. Не торопитесь, отпечаток не исчезнет.

Фонарный столб

Здесь есть 5 вариантов, все, кроме последнего, со светодиодом или без него. Некоторые из .3mf включают в себя два фонарных столба.

1. Н
