Чехол-держатель насадок Ultra

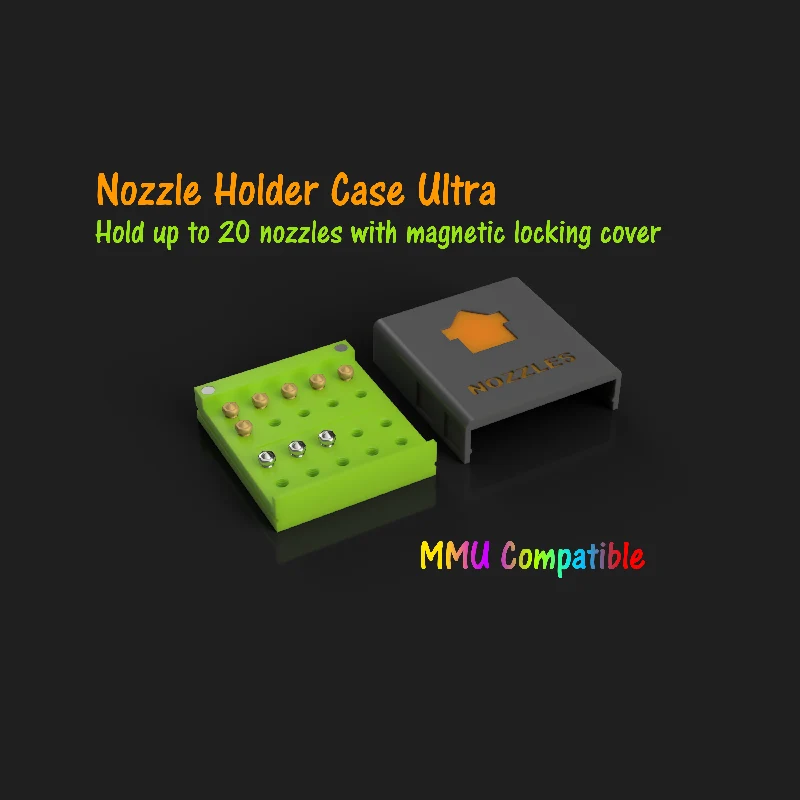

Это чехол-держатель насадок, который можно распечатать и вмещает до 20 насадок, для мужчин или женщин, у которых много насадок.
Это вдохновлено держателем насадки E3D на основе 3D-превью.
ОСОБЕННОСТИ:

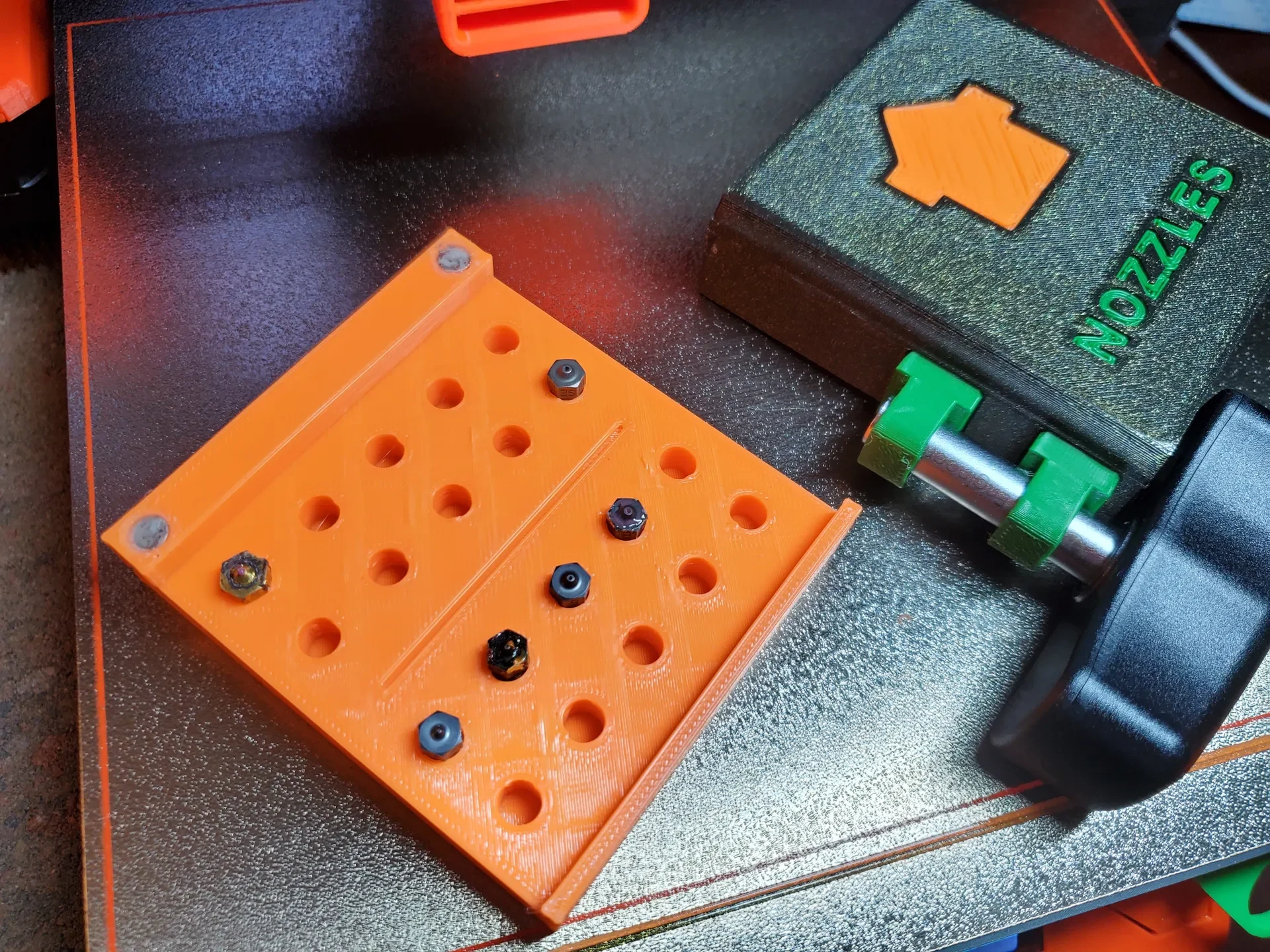

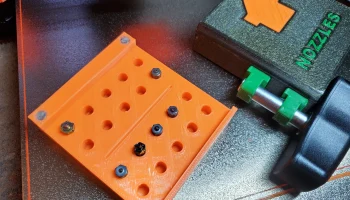

Вмещает до 20 насадок.
Зазубренный разделитель между 10 верхними и 10 нижними соплами позволяет хранить обычные латунные сопла и специальные сопла (например, из закаленной стали или ванадия) отдельно.
Имеет сдвижную крышку, которая фиксируется магнитом, обеспечивая безопасность насадок.
Насадки ввинчиваются в держатель с соответствующей резьбой и не выпадают.
Имеет дополнительный дизайн обложки, совместимый с несколькими материалами (MMU).

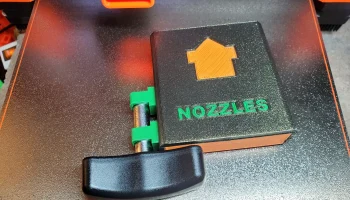

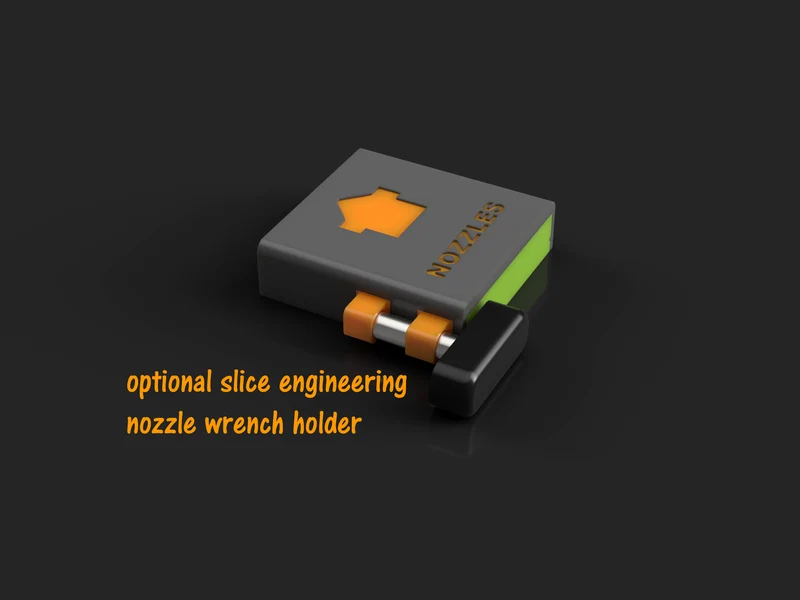

Имеет дополнительный держатель ключа для насадок Slice Engineering(TM), который также фиксируется на месте с помощью магнита.
Примечание. Ключ для насадок Slice Engineering работает только с насадками Slice Engineering. Очень рекомендую их насадки.
ОБНОВЛЕНИЯ:
26.02.2021
Я дополнительно улучшил допуски на всех деталях, чтобы при небольшом передавливании детали не з��стревали друг с другом. Теперь все должно работать намного лучше механически.
Я изменил крышку MMU, чтобы печатать лучше, буквы и сопла больше не утоплены, и они будут печатать ровно на столе для более высокого качества. Я добавил несколько фотографий печатной детали в мультиматериал ДО этого улучшения.
25.02.2021
Добавлен вариант без резьбы для футляра, если вы случайно не хотите вкручивать насадки. Это менее безопасно, но зато их легче хранить и извлекать. Теперь файлы .STL называются «Case Threaded» и «Case NoThread».
После долгих испытаний я решил, что одиночные магниты размером 6x3 мм недостаточно сильны, чтобы надежно удерживать ключ для насадки для срезов на месте. Теперь карманы для магнитов стали глубже, и вы можете поместить два магнита размером 6x3 мм в каждый карман кронштейна дл�� ключей сопла. Я также отрегулировал допуски кронштейнов ключей для форсунок, чтобы они прилегали немного плотнее.
Я также почувствовал, что крышка не защелкивается достаточно надежно, поэтому я также углубил карманы для магнитов на корпусе, чтобы в каждый карман можно было положить по два магнита размером 6x3 мм.
Я скомпилировал два кронштейна для ключей Slice Nozzle Wrench в один файл .STL.
РЕКОМЕНДУЕМЫЕ НЕОБХОДИМЫЕ ЧАСТИ:
ШЕСТЬ неодимовых магнитов 6x3 мм, если вы не собираетесь использовать держатель ключа для насадки Slice.
ДЕСЯТЬ неодимовых магнитов 6x3 мм, если вы собираетесь использовать держатель ключа для насадки Slice.
(Итак, всего шесть магнитов или всего 10 магнитов)
РАСпечатайте эти файлы:
Если вам нужны одноцветные отпечатки:
Используйте Threaded.stl, если вам нужен держатель сопла с резьбой, ИЛИ:
Используйте NoThread.stl, если вам не нужен резьбовой держатель сопла.
Обложка.stl
Если вы хотите многоцветную обложку:
Обложка MMU 1.stl
Обложка MMU 2.stl
Обложка MMU 3.stl
ПОМЕСТИТЕ ТРИ ФАЙЛА ОБЛОЖКИ В PRUSASLICER ОДНОВРЕМЕННО, И ОНО ДОЛЖНО РАСПОЗНАВАТЬ ЕГО КАК ПЕЧАТЬ MMU.
По какой-то причине мое программное обеспечение CAD отказывается экспортировать это в правильной ориентации, вам нужно будет перевернуть модель в PrusaSlicer и распечатать ее на столе.
Если вам нужен дополнительный держатель ключа для срезной насадки:
SliceNW Holder.stl
КАК СОБИРАТЬ КОРПУС/КРЫШКУ:
Соедините два магнита 6х3. Добавьте немного суперклея на их нижнюю часть и поместите в первый магнитный карман на верхнем выступе корпуса.
Повторите описанный выше шаг для другого магнитного кармана на другой стороне футляра.
Добавьте немного суперклея на магнит 6х3 и поместите его в карман для магнитов в нижней части обложки. УБЕДИТЕСЬ, ЧТО ВЫ ВСТАВИЛИ МАГНИТЫ С ПРАВИЛЬНОЙ ПОЛЯРНОСТЬЮ. Те, что в обложке, должны «привлекать» тех, что в футляре.
Повторите описанный выше шаг для другого магнитного кармана на противоположной стороне чехла.
Не накрывайте корпус крышкой минимум на 1 час, чтобы суперклей высох.
КАК СОБИРАТЬ ДОПОЛНИТЕЛЬНЫЙ ДЕРЖАТЕЛЬ КЛЮЧА ДЛЯ НАСАДКИ:
Соедините два магнита 6х3. Добавьте немного суперклея на их нижнюю часть и п��местите их в первый магнитный карман в нижней части одного держателя для ключей с насадкой для срезов.
