Корпус блока питания для дискет Atari 1050 (XF551)
Корпус для блока питания гибких дисков Atari 1050 / XF551.
Коробка для блока питания флоппи-дисковода Atari 1050/XF551.
Распечатать инструкции
английский текст ниже
==== Чехия ============

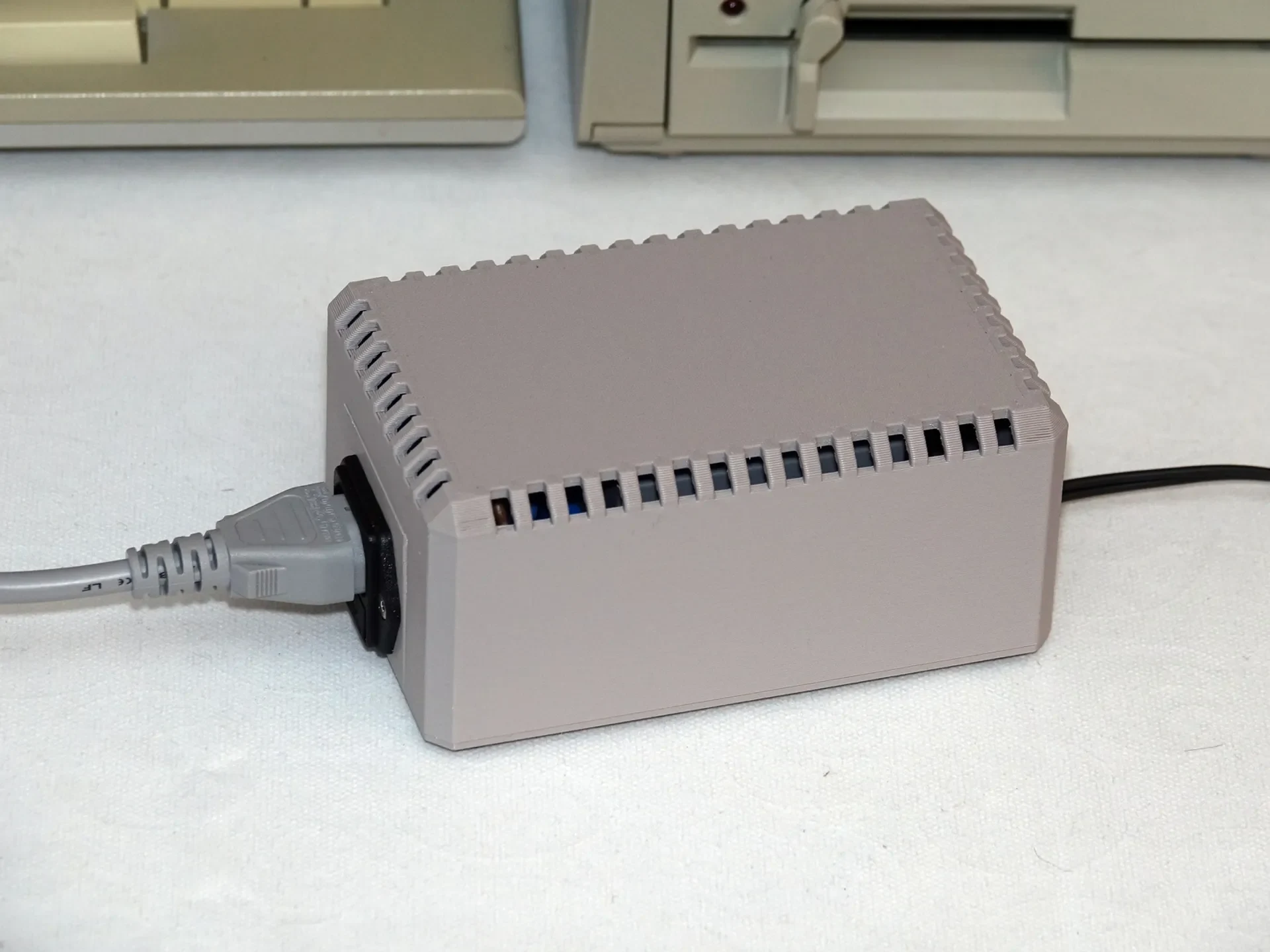

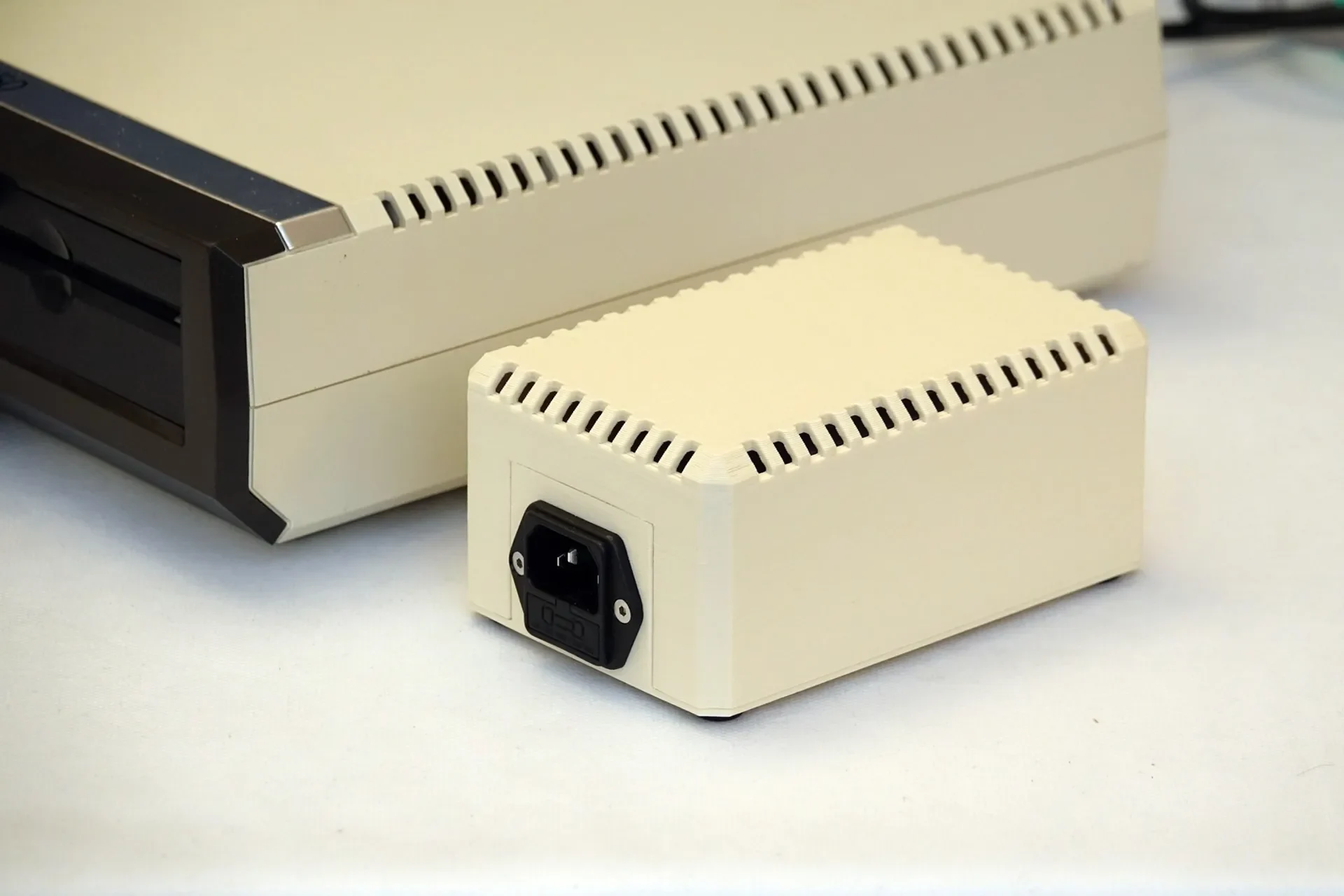

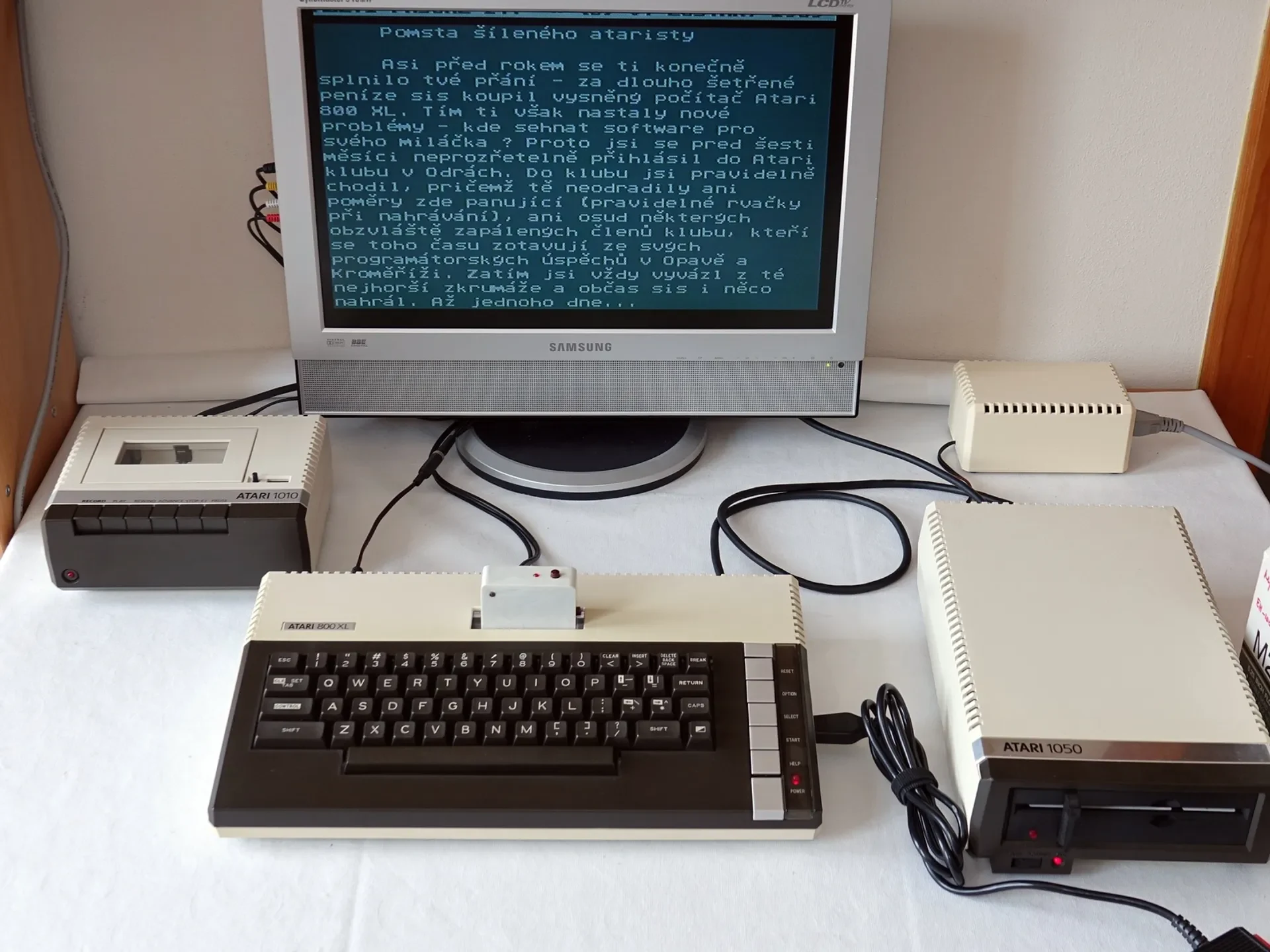

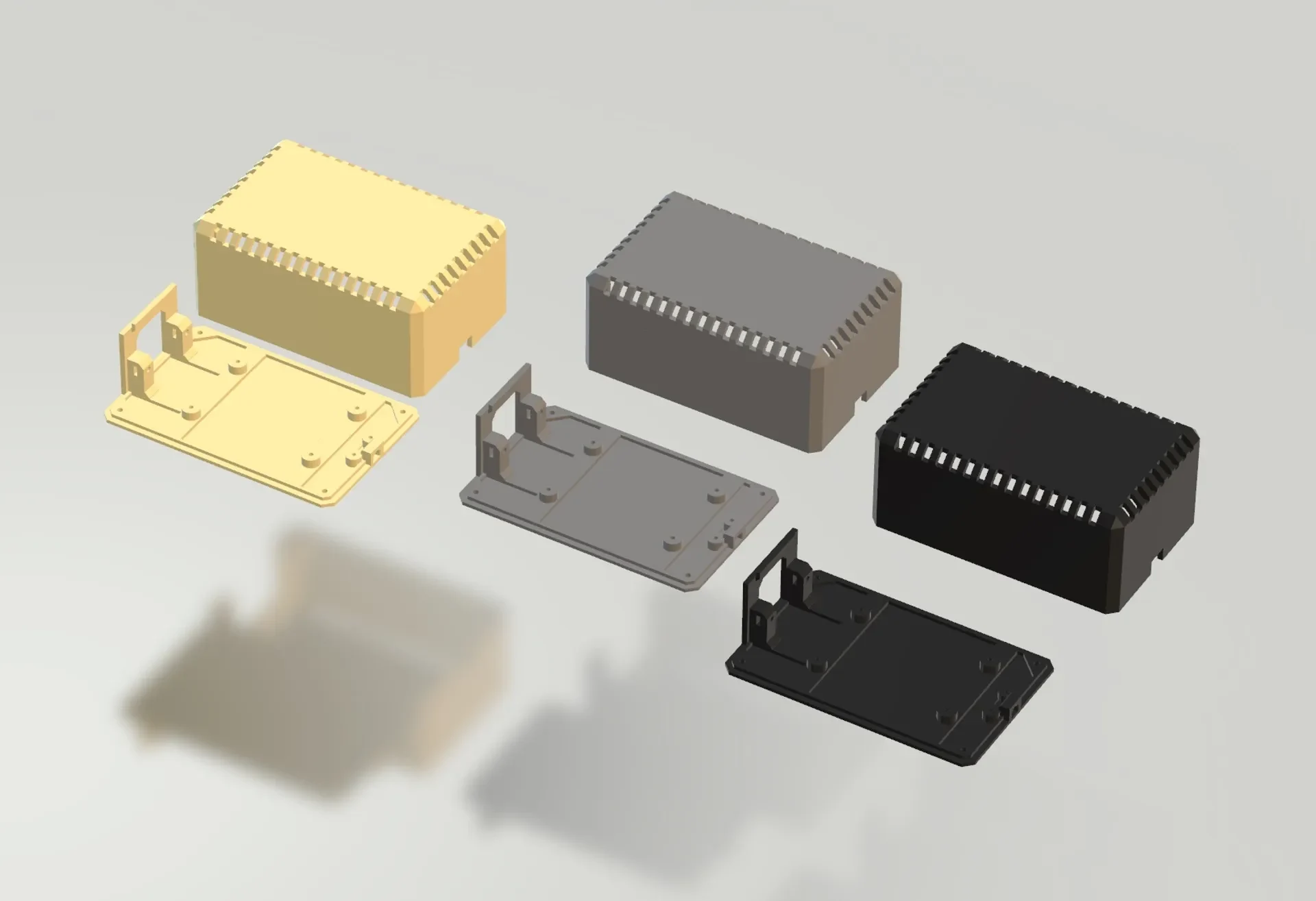

Блок питания для дискеты Atari 1050/XF551
Это конструкция блока питания для дисководов Atari 1050 или Atari XF551. В источнике питания используется новый промышленный трансформатор и общедоступные компоненты.
Дизайнерский проект, который порадует любого Atariста, у которого нет работающего блока питания для флоппи-дисковода Atari 1050 или Atari XF551. Источники 40-летней давности постепенно уходят в прошлое, желательно иметь красивую и работающую замену.

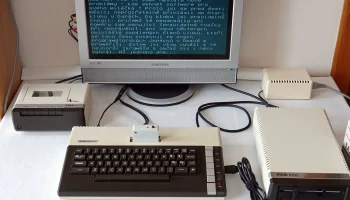

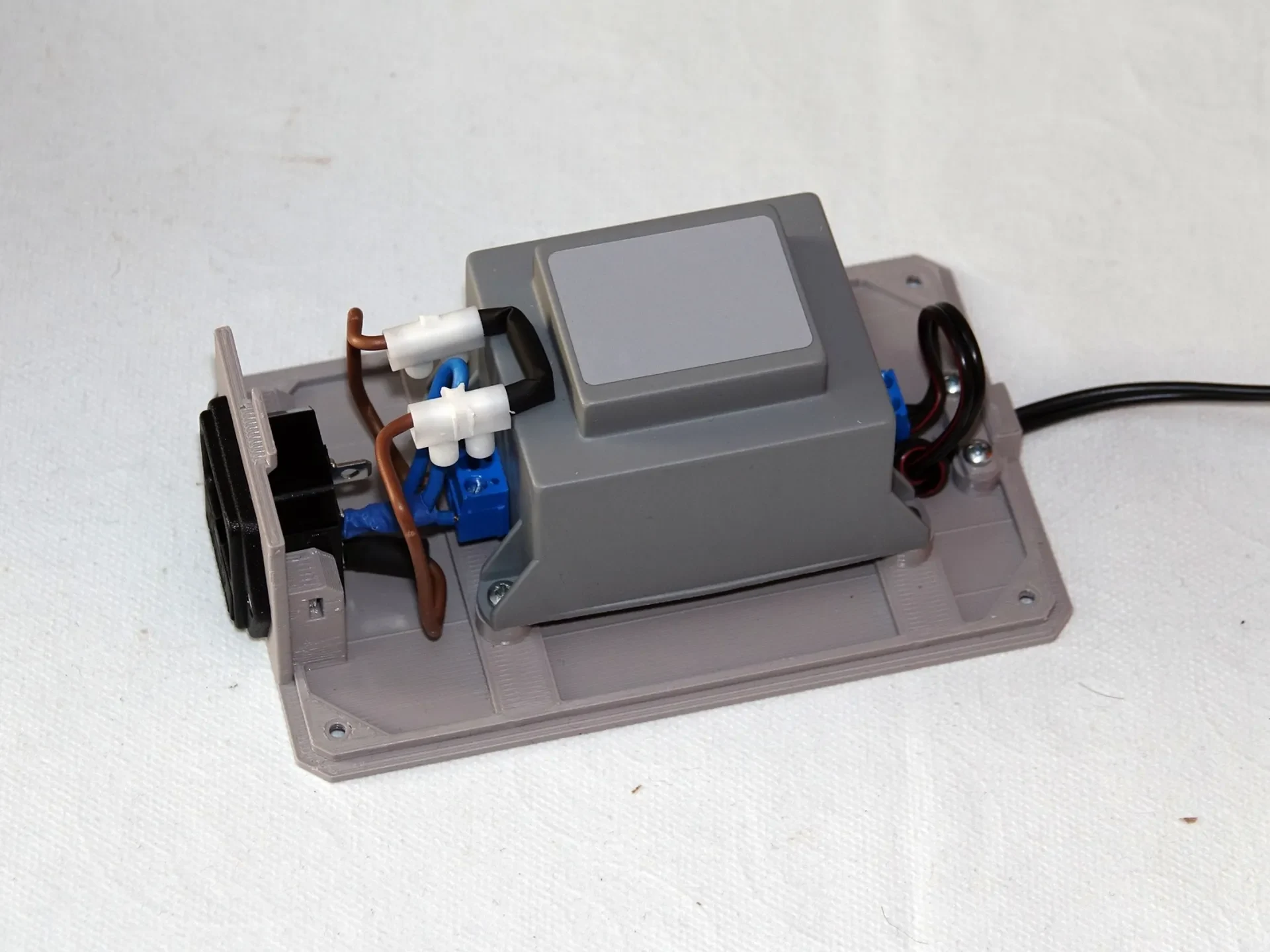

Для производства следует использовать материал с более высокой термостойкостью (например, HT-PETG или ABS-T из общедоступных материалов) возможно с самозатухающей добавкой (так называемый антипирен /UL94-V0). Разъем питания представляет собой стандартный компьютерный разъем с соответствующим предохранителем. В источник рекомендуется установить термопредохранитель. Из-за перфорации предполагается, что токоведущие части внутри источника достаточно изолированы. Модель рассчитана на трансформер с креплениями с расстоянием отверстий 43,5 мм и 72,5 мм для крепления к нижнему основанию (см. фото).
Обратите внимание, что представленная здесь информация носит ознакомительный характер. Всегда доверяйте изготовление блока питания квалифицированному лицу с соответствующим электротехническим образованием.
Весь рес��рс можно собрать из таких частей:
подходящий трансформатор мин. 30 ВА, например, Indel, Hahn, Intronic или другой марки.
2 м двойной линии (медный кабель) сечением 1 мм²,
Розетка С14 с отверстием для предохранителя + предохранитель,
коаксиальный разъем питания 2,5 х 5,5 мм
термопредохранитель,
2 шт. винт ∅3/8 мм,
8 шт. винт ∅3/12 мм,
2 винта с потайной головкой ∅3/16 мм или 2 винта с потайной головкой M3x12 с внутренним шестигранником + квадратная гайка низкая M3,
4 шт. ножек для инструментов,
Можно добавить дополнительную индикацию работы диода.
Варианты разъемов:
без разъема питания
с разъемом питания C8
с разъемом питания C14
с разъемом питания C14 и предохранителем
с разъемом питания C14 и переключателем
с разъемом питания C14, предохранителем и выключателем
Измеренные значения
для включенного трансформатора без нагрузки — 2Вт.
Atari XF551 — на 10 Вт, при работе (R/W/Format) до 16 Вт.
Atari 1050 — на 15 Вт, при работе (R/W/Format) до 32 Вт.
Купи мне пива (Donate) или подпишись на канал OldComp на Youtube: https://www.youtube.com/odkaznik
==== RU ============
Блок питания для дискеты Atari 1050/XF551
Это конструкция блока питания для дисководов Atari 1050 или Atari XF551. В источнике питания используется новый промышленный трансформатор и общедоступные компоненты.
Проблема дизайна, которая порадует любую Atari, у которой нет функционального блока питания для флоппи-дисковода Atari 1050 или Atari XF551.
Для производства следует использовать материал с более высокой термостойкостью (из общедоступных материалов, например, HT-PETG или ABS-T), возможно, с самозатухающей добавкой (так называемый антипирен / UL94-V0). Разъем питания представляет собой стандартный компьютерный разъем с соответствующим предохранителем. В источник рекомендуется установить термопредохранитель. Благодаря перфорации предполагается, что живые части внутри источника достаточно изолированы. Модель рассчитана на трансформер с ручками с расстоянием отверстий 43,5 мм и 72,5 мм для крепления к нижнему основанию (см. фото).
Обратите внимание, что представленная здесь информация носит ознакомительный характер. Всегда поручайте изготовление источника питания лицу, имеющему соответствующую электротехническую подготовку.
Весь БП можно собрать из следующих частей:
подходящий трансформатор мин. 30 ВА, например, Indel, Hahn, Intronic или другой марки.
Двойная линия длиной 2 м (медный провод) сечением 1 мм²,
розетка С14 с отверстием для предохранителя + предохранитель,
термопредохранитель коаксиального разъема питания 2,5 x 5,5 мм,
2 шт. винтов ∅3
