Блок EKWB Supremacy для крепления адаптера AMD AM4 AM5

Введение

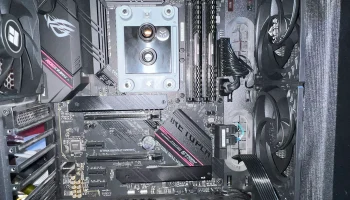

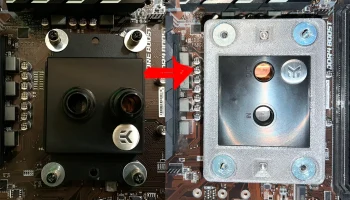

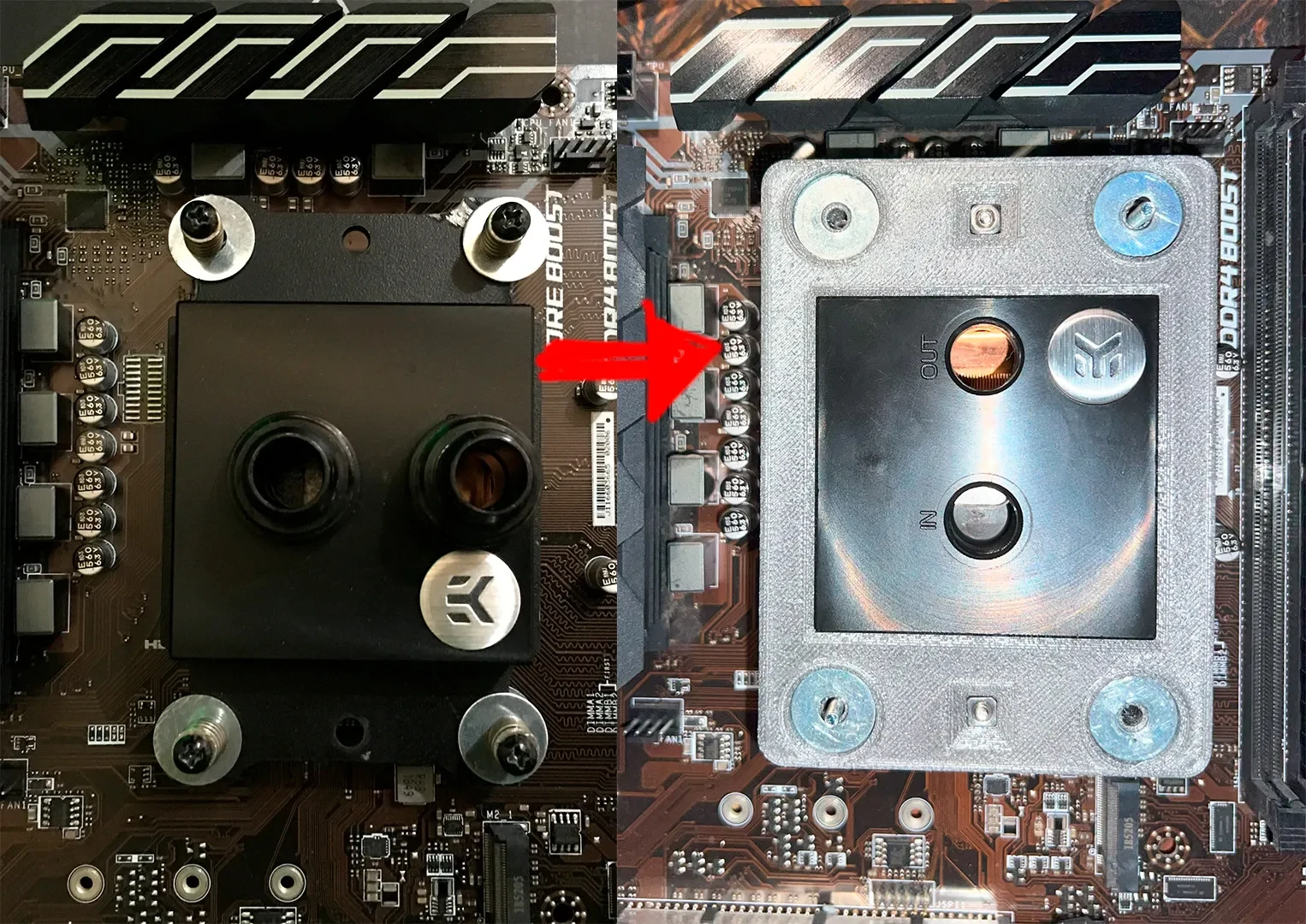

У меня есть старый, но работоспособный водоблок для процессора EKWB Supremacy, но у него нет креплений AM4, только AM3. В первые 3 года использования я использовал блок, модифицирующий монтажную пластину AM3, как показано на фото, с шайбами, но ее было сложно установить, при обновлении процессора я решил решить эту проблему.

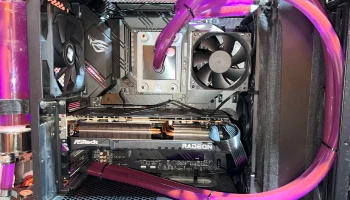

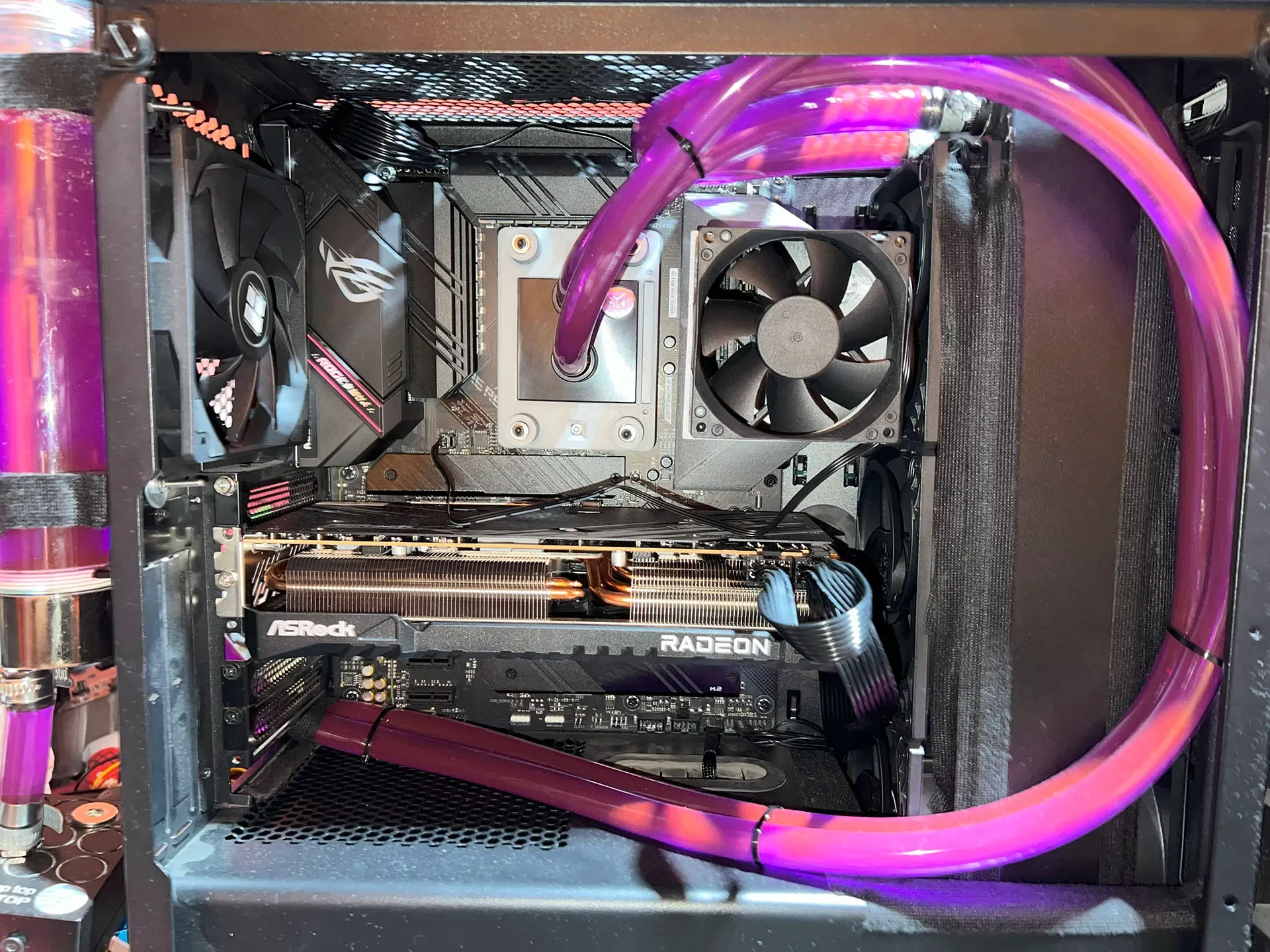

Спроектировав и распечатав этот адаптер, вы увидите держатель вентилятора, в конечном итоге я им не пользуюсь, потому что в процессе поменял материнскую плату (4+2 против 12+2 vrm и активное охлаждение не требуется)

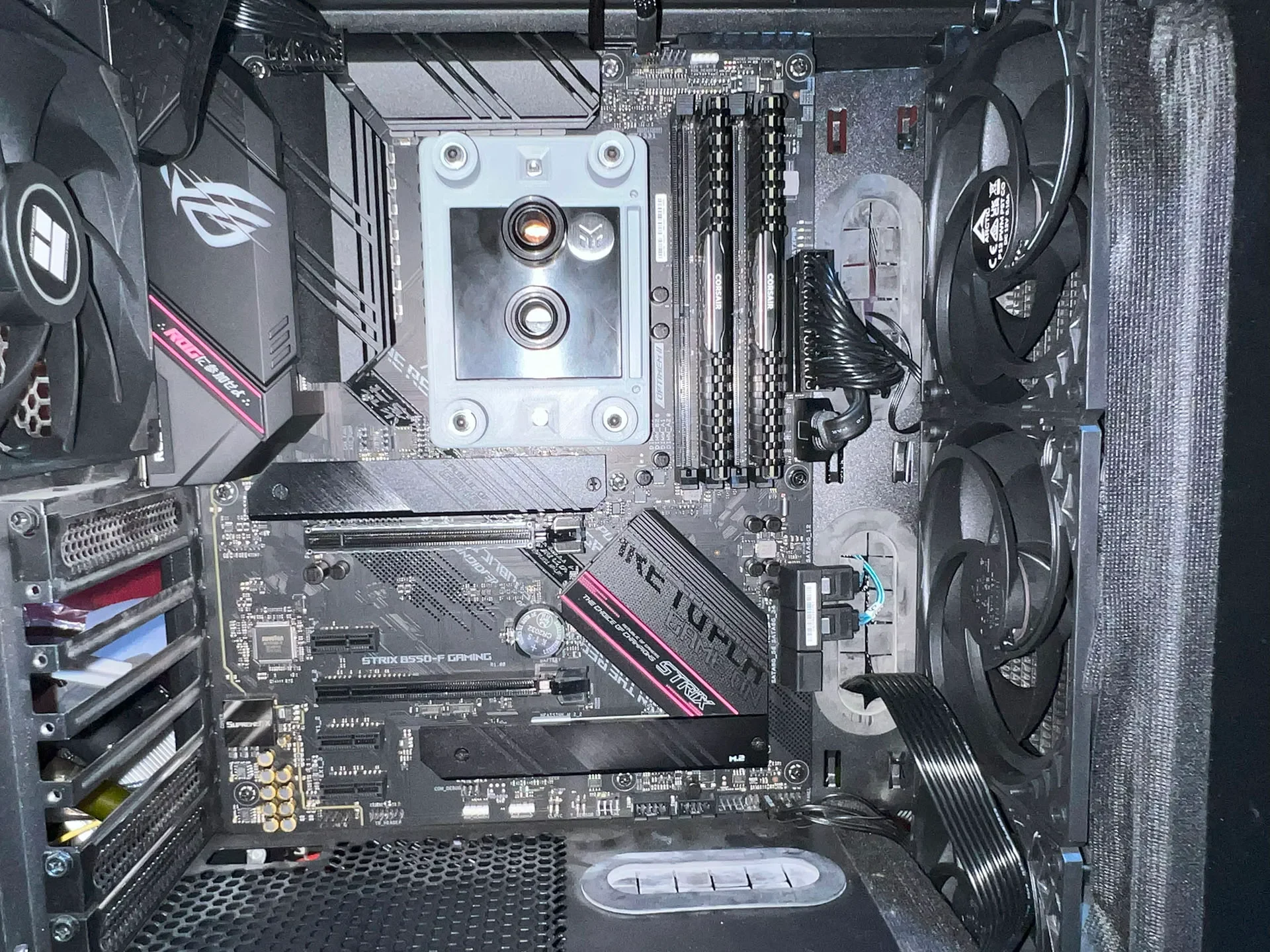

Использовалось 6 месяцев без каких-либо деформаций. Если вы будете следовать моим инструкциям по печати, у вас не возникнет никаких проблем. Используется с 5900X с PPT мощностью 200 Вт.

Прежде чем продолжить: вам нужно разрезать адаптер, как на фотографии, чтобы можно было пропустить винты.

Может быть совместим с другими водоблоками EKWB, если их верхняя часть имеет размер 61x61 мм.

Инструкции и материалы для печати

Используйте версию 3MF, поскольку Fusion 360 экспортирует в этом формате более высокое качество, а версию STL — если вы используете редкий слайсер, который не может открывать стандартные файлы 3MF.

Крепление адаптера

Адаптер обязательно должен быть напечатан из ABS или ASA, если вам приходится сильно деформироваться, некоторая деформация допустима, поскольку это учитывается в конструкции.
Достаточно 5 периметров, заполнение 15-20%.
Избегайте PLA !!!!, недостаточно термостойкий, PETG с периметром 6-7 выдерживает, не допускайте слишком высоких температур воды и блок не выдерживает температуру 55-60°C, помните, что монтажная пластина касается меди.
Избегайте PA6-CF, он имеет сильную ползучесть материала, PA12-CF может подойти, если вы предварительно проверили, если он не имеет сильной ползучести материала.
PA-GF30 или более подойдет, если вам нужен экзотический материал.
Пользователи Bambu: скорость 200 мм/с, температура 250°C и закаленное сопло не обеспечивают хорошей адгезии слоя, помните, что качество ≠ Прочность.
Прото��ип (серебро) был напечатан в PETG, выдержал без деформаций при нагреве 180-190Вт в течение 9 часов и 20-30 часов игры. Окончательная печать была выполнена из АБС-пластика (серого цвета).

Держатель вентилятора, держатель гайки, держатель пружины

Возможна печать в PETG.
3 периметра это нормально
Детали и комплектация

Вы можете повторно использовать старое крепежное оборудование, в противном случае вам понадобится следующее.

6 квадратных гаек M3 (8, если вы используете крепление вентилятора)
2 винта M3x12 мм для крепления металлической пластины к креплению адаптера. (не обязательно, но поможет сборке)
4 винта M3x40 или 4 винта M3x50 (выберите нужную длину)
Шайбы. Если вы не используете держатель пружины, вам необходимо поставить хотя бы одну шайбу, чтобы за��итить напечатанный элемент износа, который может повредить пружину.
4 пружины (я использовал свою от водоблока), без пружин не устанавливайте
1 вентилятор диаметром 80 мм, если вы хотите использовать его для охлаждения vrm (не забудьте установить адаптер так, чтобы длинное отверстие было обращено к vrm.
Винты 2x40 мм, если вы хотите использовать держатель вентилятора.
Инструкции по монтажу

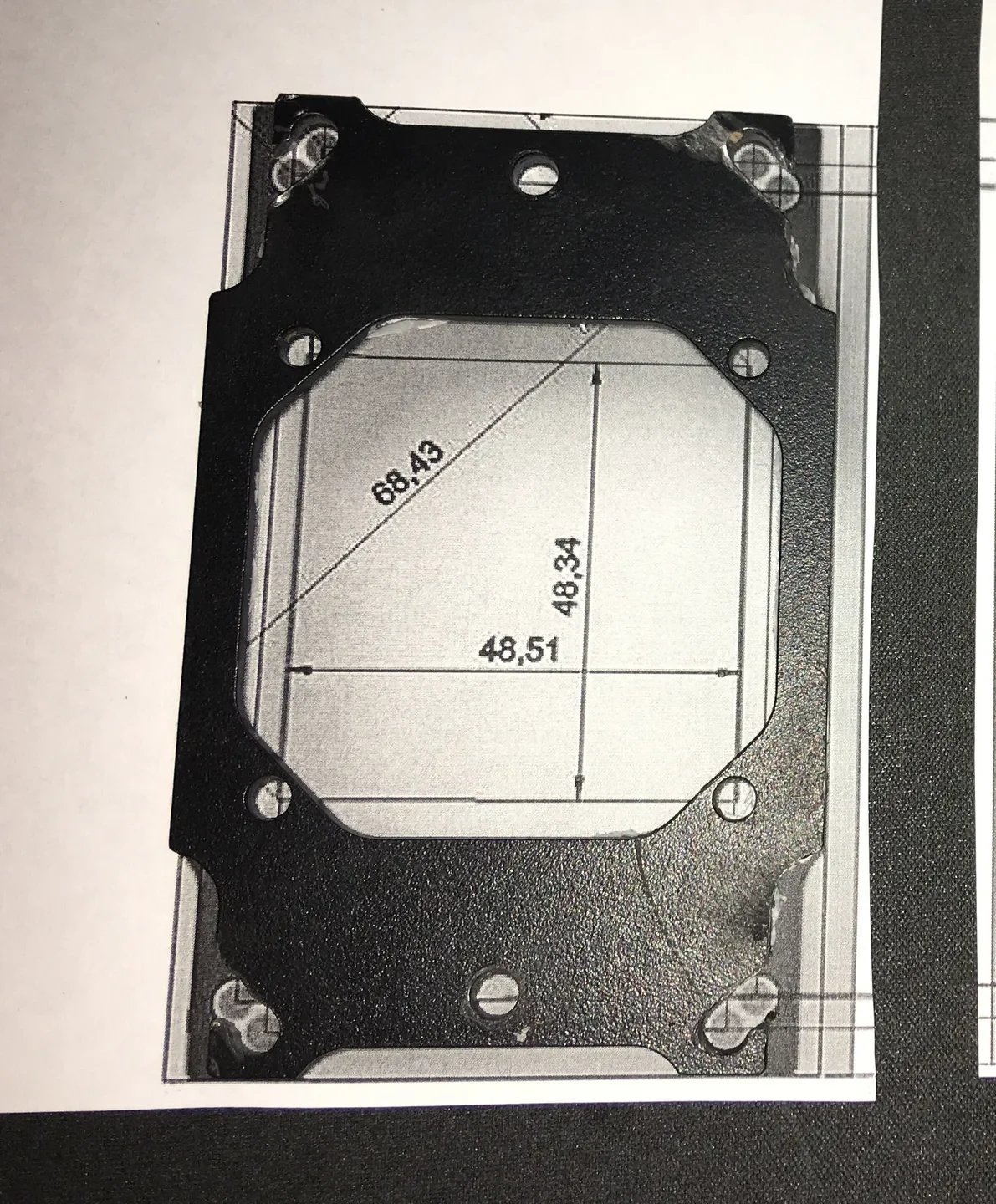

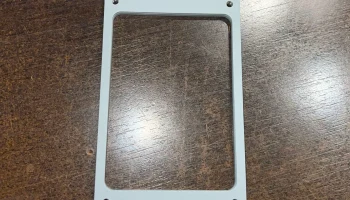

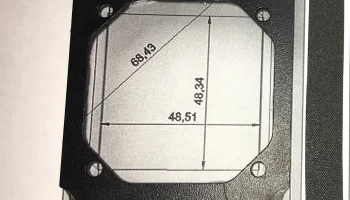

Доработать металлическую пластину водоблока (см. фото)
Если вы хотите использовать держатель вентилятора, вставьте две квадратные гайки M3 в крепление адаптера.

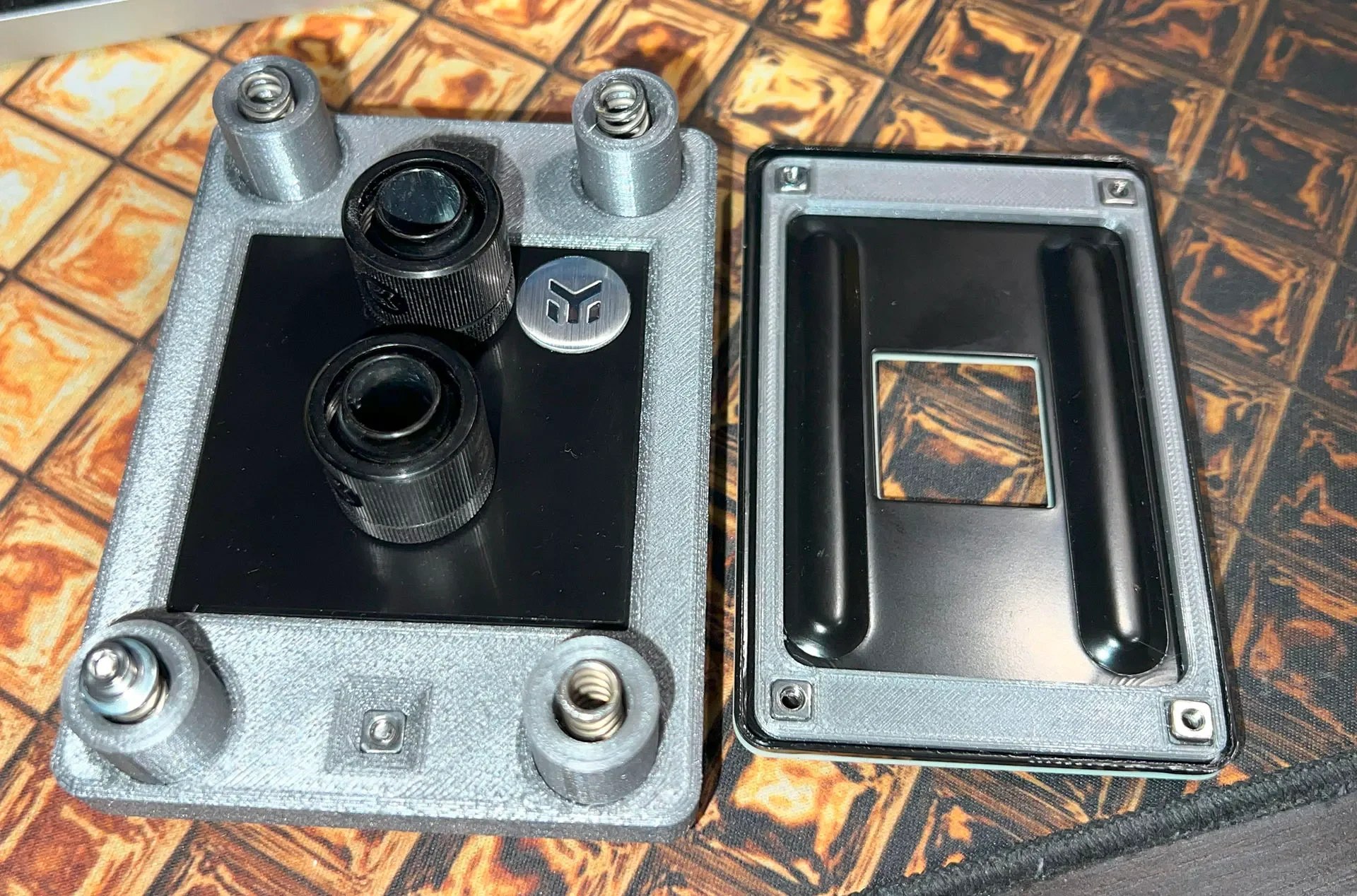

Прикрепите крепление адаптера к блоку с помощью двух винтов M3x12 и двух квадратных гаек M3.

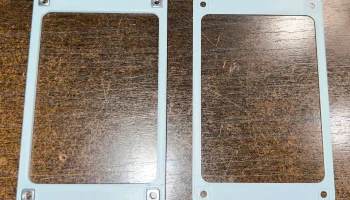

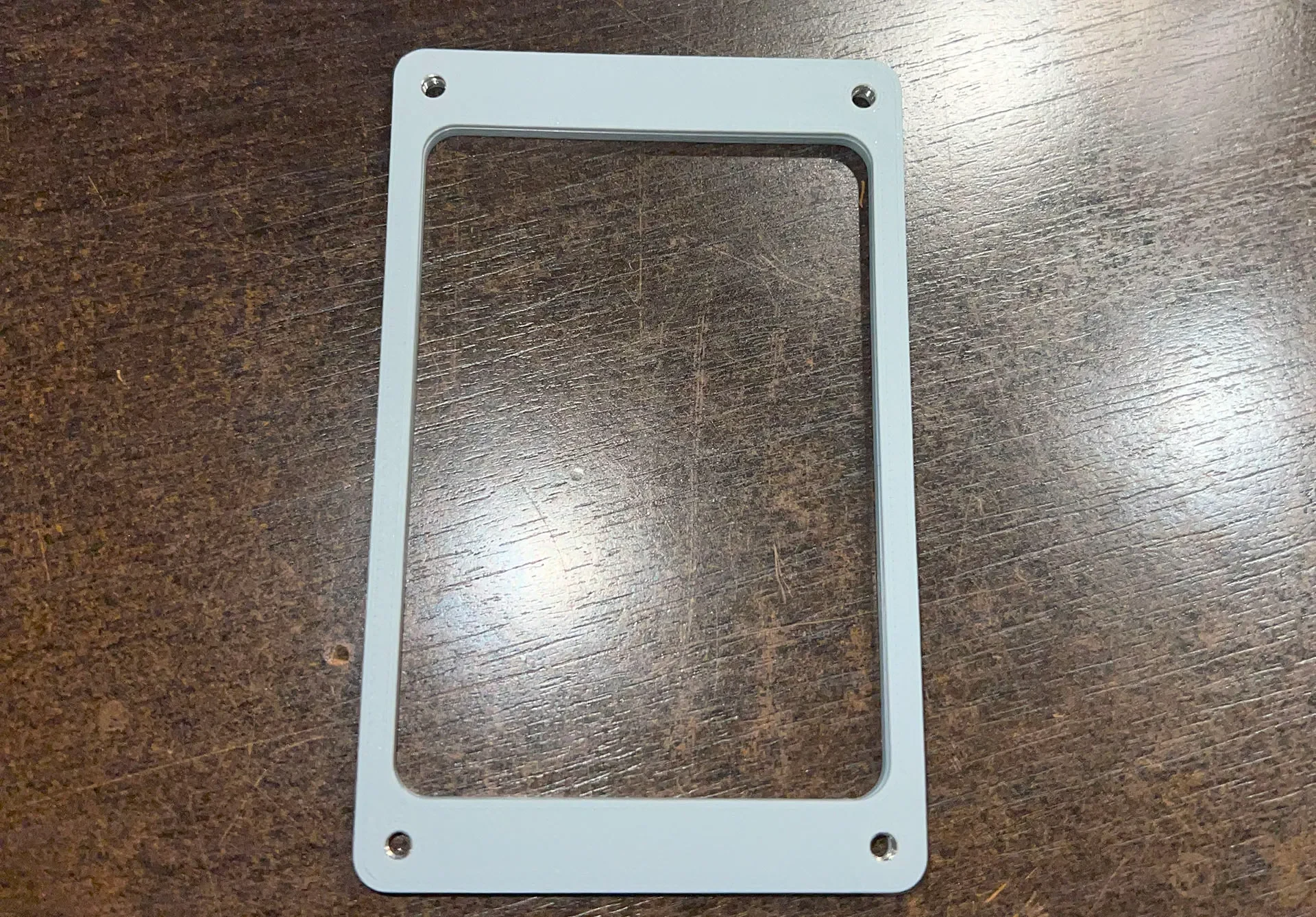

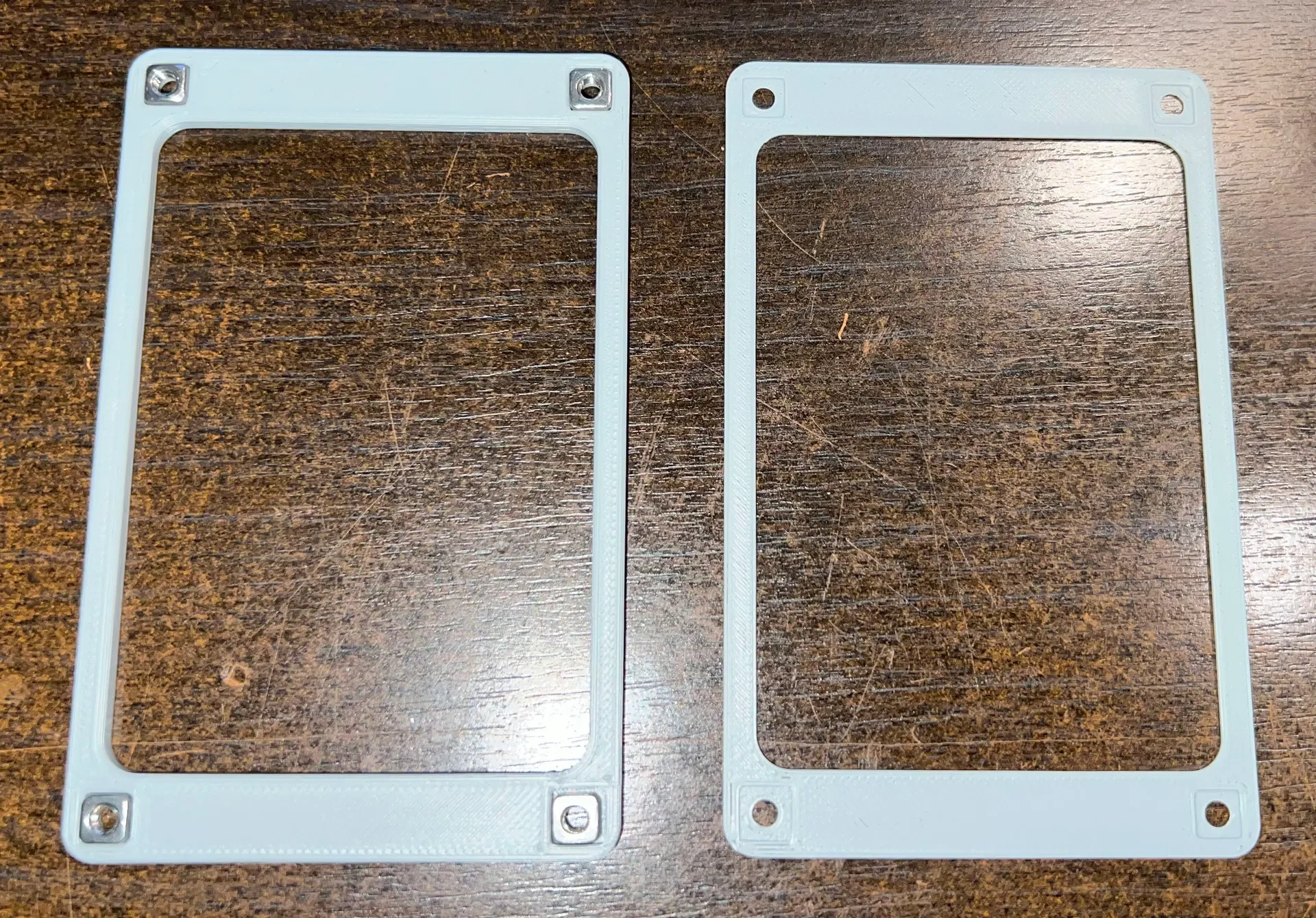

Вставьте квадратные гайки в держатель гаек, сверху наденьте крышку и приклейте (достаточно одной капли с каждой стороны), эта часть используется только для облегчения сборки и удержания гаек на месте.
Установите водоблок на место, для облегчения сборки закрепите два уголка без пружины для удержания гайкодержателя.
Поместите два других угла с помощью винта + пружины.
Снимите углы без пружины и замените винтом + пружиной.
Установите держатель вентилятора

4,5,6, это необходимо, если вы чувствуете, что пружину слишком трудно нажать.

Фейковые ремиксы и прочее

Любой ремикс запрещен по умолчанию, потому что злоупотребления со стороны пользователей «другой платформы», которые загружают поддельные ремиксы или просто ламинируют для «другого» слайсера и загружают без какого-либо упоминания или даже удаляют подпись создателя и загружают как свою.

Эти отпечатки будут загружены на «другую платформу», чтобы защитить меня от воров.

Извините за неудобства, если вы хотите сделать
