Корпус для лабораторного блока питания ATX
Описание

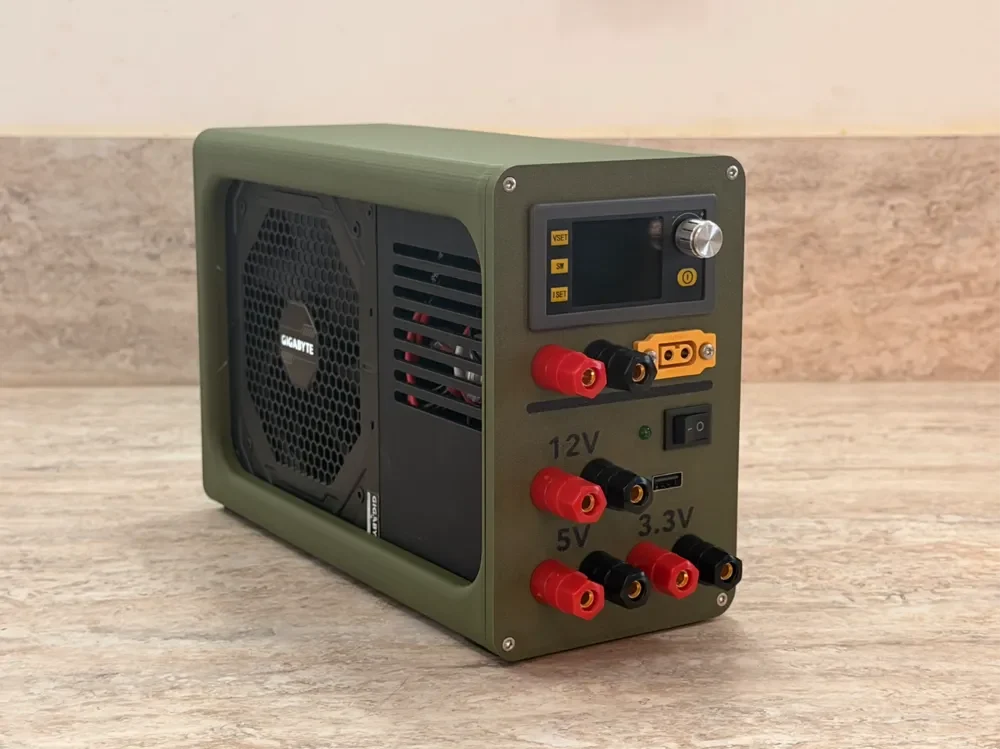

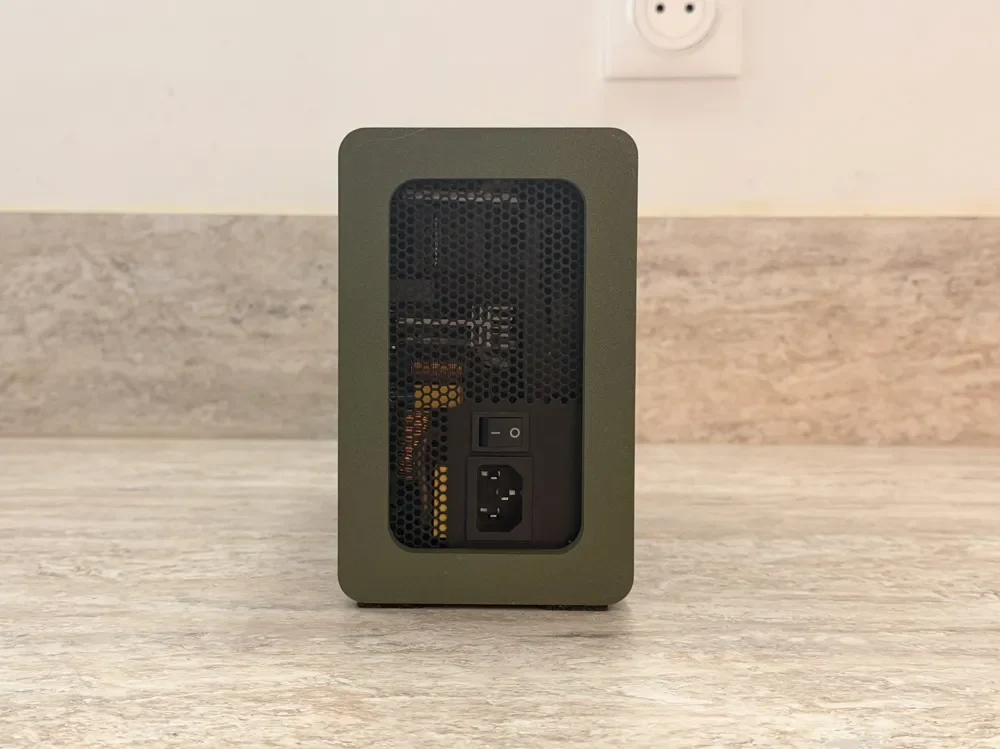

Этот корпус превращает модульный блок питания ATX в универсальный лабораторный блок питания своими руками. Он разработан на основе блока питания Gigabyte P750GM и обеспечивает несколько выходов питания для электронных проектов, тестирования и прототипирования
📖 Руководство по сборке включено в эту модель, оно содержит полный список материалов (BOM), схему подключения и инструкции по сборке, чтобы помочь вам собрать проект
Особенности:

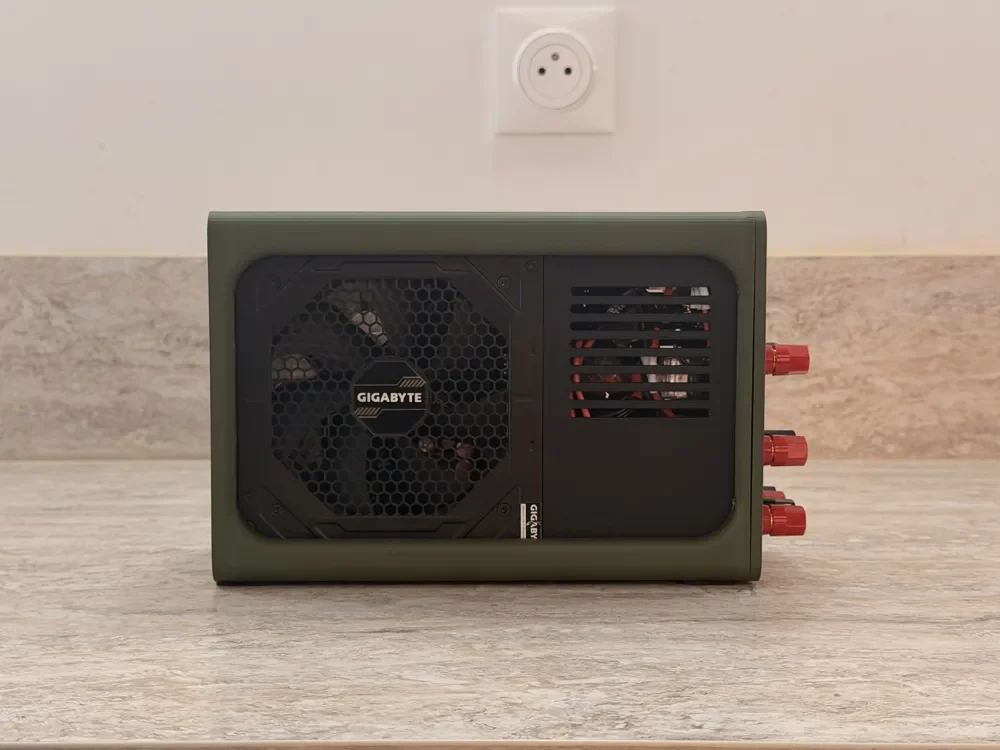

- Разработан для модульного блока питания ATX (Gigabyte P750GM)
- Поддерживает повышающе-понижающий модуль с банановыми выходами и разъемом XT60E-F
- Выделенный выход для зарядки USB QC3.0
- Отдельные выходы банановых клемм 3.3В, 5В и 12В

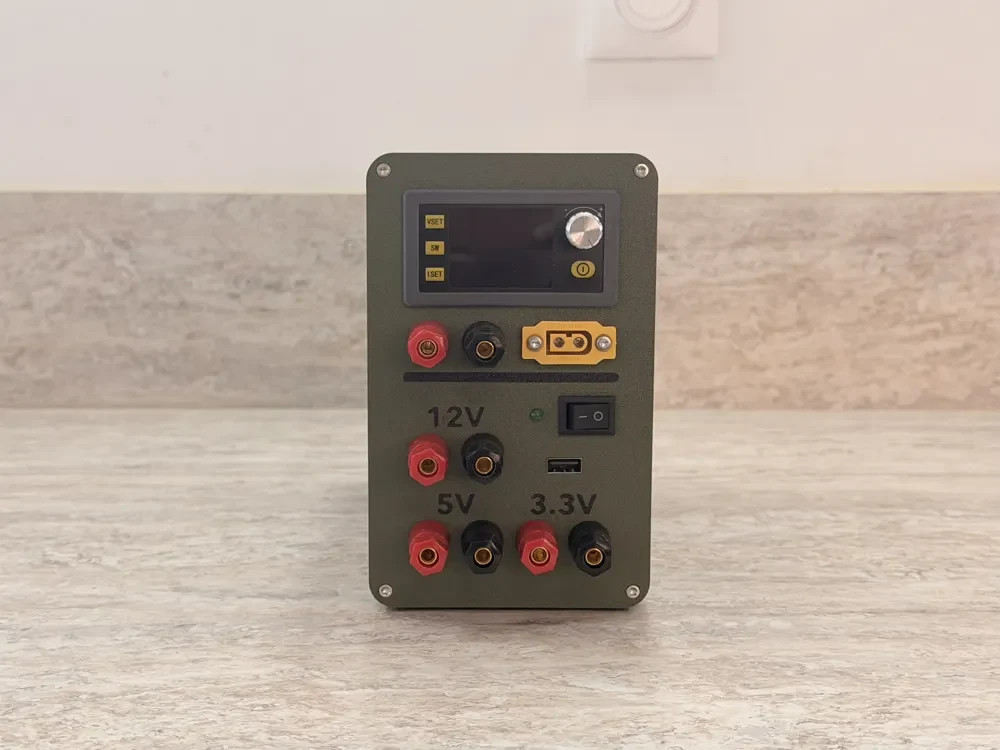

- Фронтальный выключатель ON/OFF с индикатором питания
- Просторный интерьер для укладки кабелей и опциональных держателей предохранителей
Список материалов (BOM)
| Элемент | Кол-во |
|---|---|
| Модульный блок питания ATX (Gigabyte P750GM или совместимый) | 1 |
| Повышающе-понижающий модуль | 1 |
| Модуль USB QC3.0 | 1 |
| Панельный разъем XT60E-F | 1 |
| Банановые клеммы | 8 |
| Фронтальный выключатель ON/OFF | 1 |
| Встраиваемые держатели предохранителей | 4 |
| Вплавляемые гайки M3 7 × 5 мм (передняя панель) | 4 |
| Вплавляемые гайки M3 5 × 4.2 мм (разъем XT60) | 2 |
| Вплавляемые гайки M3 3 × 4.2 мм (модуль USB) | 2 |
| Винт M3 × 6 мм (разъем XT60) | 2 |
| Винт M3 × 6 мм (модуль USB) | 2 |
| Винт M3 × 15 мм (передняя панель) | 4 |
Hardware
Item Qty Used For
M3 Heat-Set Insert 7 × 5 mm 4 Front panel
M3 Heat-Set Insert 5 × 4.2 mm 2 XT60E-F connector
M3 Heat-Set Insert 3 × 4.2 mm 2 USB QC3.0 module
M3 × 15 mm Screw 4 Front panel mounting
M3 × 6 mm Screw 2 XT60E-F connector
M3 × 6 mm Screw 2 USB QC3.0 module
Wire Recommendations
Circuit Minimum Wire Size
3.3V Output 0.75 mm² (AWG 18)
5V Output 0.75 mm² (AWG 18)
12V Output 0.75 mm² (AWG 18)
Buck-Boost Supply (8A) 1.5 mm² (AWG 16)
USB QC3.0 Module 0.75 mm² (AWG 18)
Ground Bus 1.5 mm² (AWG 16)
Use stranded copper wire.
Keep power wires as short as practical, especially between the ATX PSU and the Buck-Boost module.
All ATX wires with the same voltage must be connected together using WAGO connectors (or
equivalent).
Do not use a single wire from the ATX PSU for high-current circuits.
All ground (GND) wires are common.
Use ring crimp terminals for all banana terminal connections.
Protect every positive output with the appropriate fuse.
3 / 6

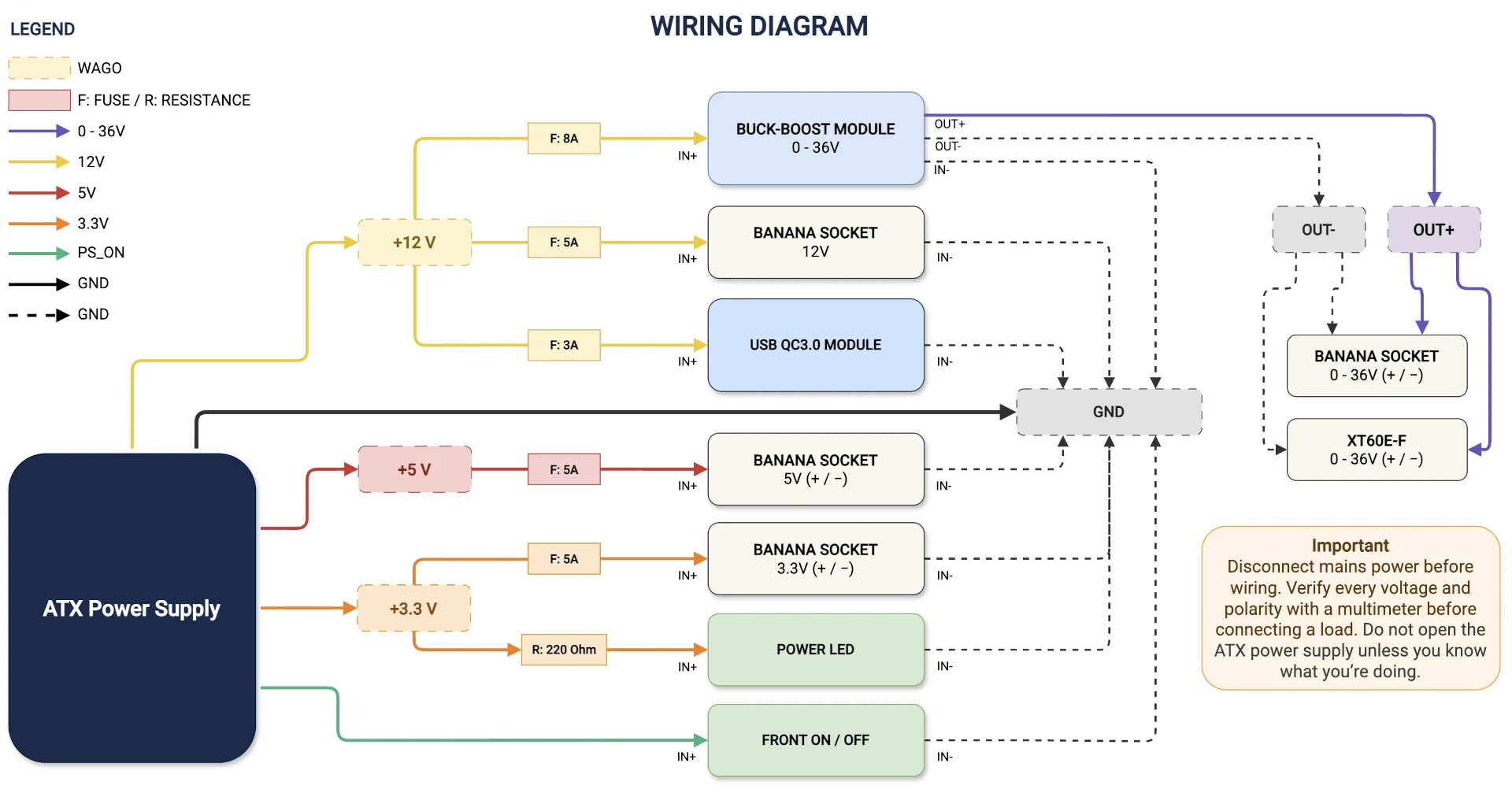

Wiring Diagram
All negative connections (GND) are connected together without a fuse.
4 / 6
Recommended Fuse Ratings
Circuit Fuse
3.3V Output 5A
5V Output 5A
12V Output 5A
Buck-Boost SK150 8A
USB QC3.0 Module 3A
First Power-On Checklist
Verify all wiring.
Check polarity on every connector.
Verify all fuse ratings.
Ensure there are no shorts between voltage rails.
Measure every output with a multimeter before connecting any load.
Adjust the Buck-Boost output voltage before use
