Snapmaker U1 Улучшенный блок питания и охлаждение материн...
Это моя первая модель для сообщества 3D-печати, поскольку я уже много лет !!!
Так что это моя попытка что-то вернуть.
Пожалуйста !!!
ЦЕЛЬ
Намерение состояло в том, чтобы заставить замолчать вентилятор блока питания и охладить микросхемы драйвера шагового двигателя, которые в Orca достигают примерно 87 градусов C. Хотя они рассчитаны примерно на 110 градусов C, на мой взгляд, они все равно становятся слишком горячими. Кроме того, я решил распространить охлаждение на всю материнскую плату.
В результате получился гораздо более тихий вентилятор блока питания и классная материнская плата с чипами шагового драйвера, работающими при 58c, а не на 87c. Поскольку воздух от обоих вентиляторов направляется вниз и наружу через нижнюю часть принтера, можно поддерживать необходимую температуру в камере.
Я тестировал это как на длинных, так и на коротких отпечатках, и все готово.
ОБОРУДОВАНИЕ
Моим предыдущим опытом работы с бесшумными вентиляторами была серия Noctua. Проблема в том, что эти вентиляторы рассчитаны только на 12 В! поэтому мне пришлось включить понижающий преобразователь напряжения постоянного тока в постоянный.
Требуется пайка. Однако; У меня было несколько мини-кабельных разъемов для быстрого подключения, и я использовал их, чтобы ускорить работу.
Вот список необходимого оборудования и сопутствующие ссылки.
1. Noctua NF-A9x14 PWM, тихий вентилятор премиум-класса, 4-контактный (92x14 мм, коричневый) (необходимое количество: 2)
2. Понижающий преобразователь постоянного тока с 24 В до 12 В (необходимое количество: 1)
3. Миниатюрные кабельные соединители для быстрого подключения (M2-1), один к одному (необходимое количество: 2)
4. Мини-кабельные разъемы для быстрого подключения (M-F12) два к одному (необходимое количество: 2)
5. 2-контактные электрические провода с ПВХ-изоляцией (необходимое количество: 1 метр)
ПРОВОДКА
Всегда следите за тем, чтобы электрооборудование, с которым проводятся работы, было выключено и отсоединено от сети. Прежде чем приступить к проводке. Расположите вентиляторы там, где они вам нужны, и измерьте длину проводов.
Питание для обоих вентиляторов, которые мы будем устанавливать; исходит от оригинального вентилятора PSU (блока питания), который потребляет 0,20 а мощности, в то время как каждый из вентиляторов Noctua потребляет 0,11 а мощности, поэтому два вентилятора прекрасно работают от одной точки питания.
Проводка довольно простая.

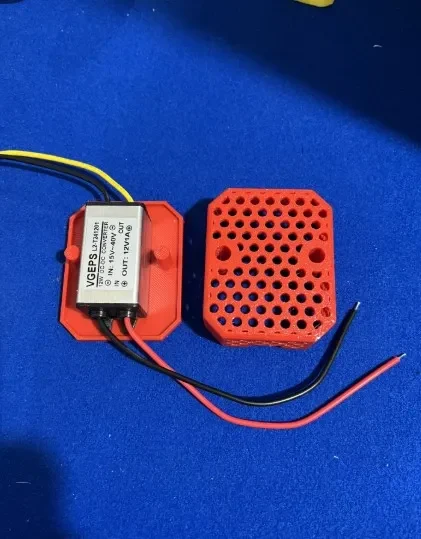

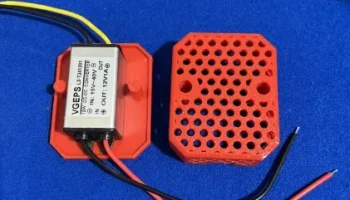

Отрежьте оригинальный кабель вентилятора блока питания (черный и красный). Найдите понижающий преобразователь постоянного тока в постоянный, поскольку на кабеле вентилятора блока питания выходит напряжение 24 В, и нам нужно преобразовать его в 12 В.
Черный кабель блока питания должен подсоединяться к минусовому (-) входному кабелю понижающего преобразователя постоянного тока, а красный кабель блока питания должен подсоединяться к входному кабелю понижающего преобразователя постоянного тока (+). Используйте разъемы Mini Fast Wiring M2-1.
Отсюда мы будем работать с двумя выходными кабелями понижающего преобразователя постоянного тока в постоянный, который теперь будет обеспечивать напряжение 12 В.
Подключите одну сторону разъемов Mini Fast Wiring M-F12 к выходным кабелям понижающего преобразователя постоянного тока в постоянный, благодаря чему теперь у вас есть две точки подключения на каждый кабель.
Вентиляторы Noctua имеют четырехпроводную конфигурацию. Мы будем использовать только желтый и черный провода.
Черный провод вентилятора является заземлением, поэтому подсоедините его к минусовому (-) проводу понижающего преобразователя постоянного тока в постоянный (черный). Желтому проводу вентилятора требуется +12 В, поэтому подключите его к плюсовому (+) проводу понижающего преобразователя постоянного тока в постоянный (желтый).

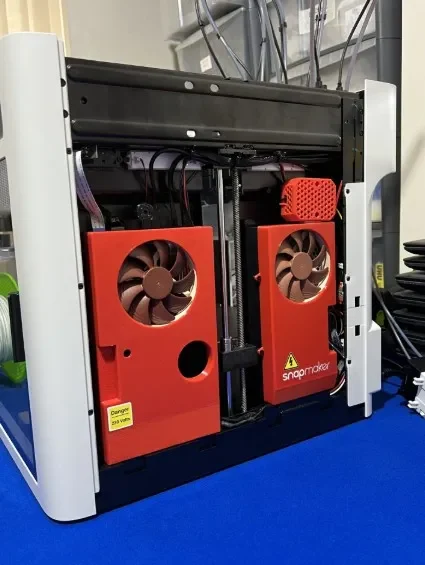

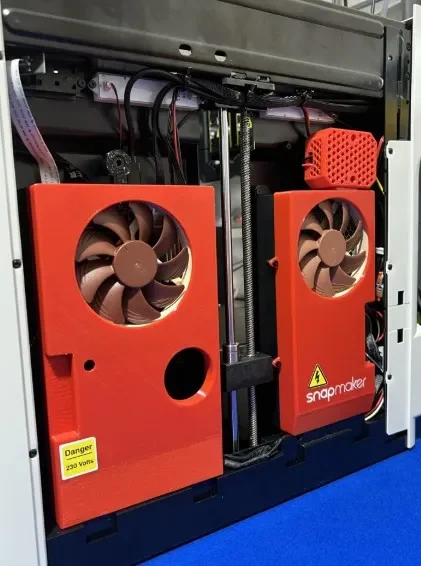

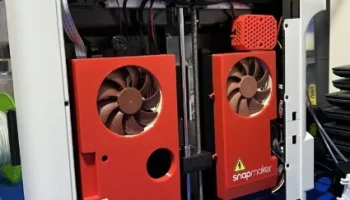

ПАНЕЛИ
Я спроектировал панели так, чтобы они плотно прилегали друг к другу, так как в них не так уж много места для игр.
После того, как вы напечатаете панели из PETG или лучше, вентиляторы прижмутся к панелям.
Он плотно прилегает, но подходит хорошо. Пришлось их забивать пластиковым молотком. Будьте осторожны, чтобы не сломать их. Панель блока питания легко устанавливается. Откручиваем оригинал и вкручиваем новый.

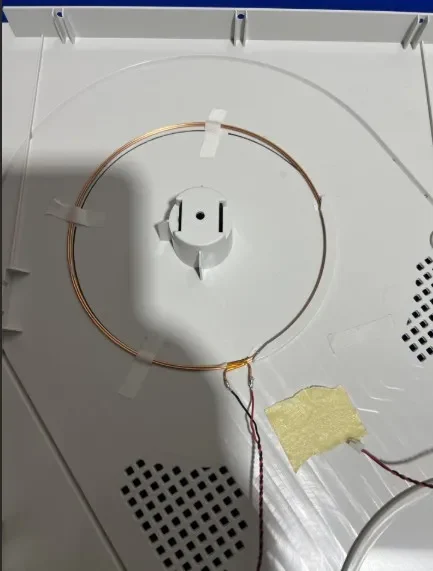

Панель материнской платы сложнее. Вам придется отсоединить кабели антенны RFID (x2). Пожалуйста, будьте осторожны со всем. Прежде чем устанавливать панель материнской платы, поместите внешнюю панель (с антенной) на одну линию с передней панелью Snapmaker, это позволит минимизировать расстояние между антенным кабелем и материнской платой. Следующий; Пропустите два антенных кабеля через небольшое отверстие на панели материнской платы и осторожно подключите их. Панель имеет петлю вверху. Расположите панель поверх материнской платы, убедившись, что
