Чехол Elgato Stream Deck + держатель гоночного снаряжени...
Описание

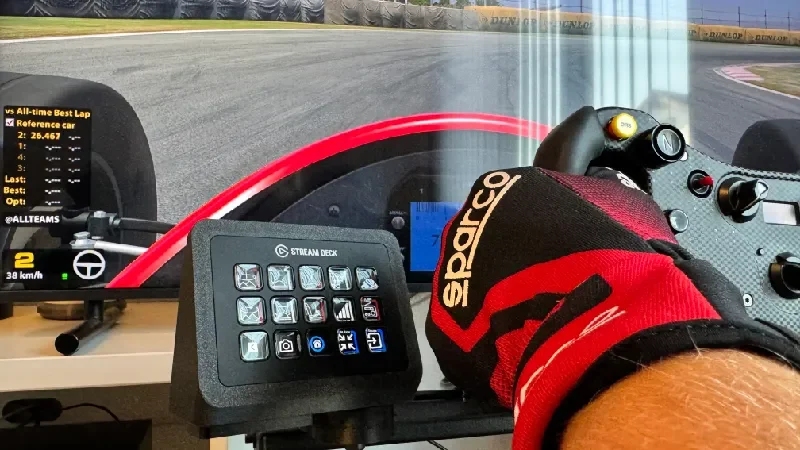

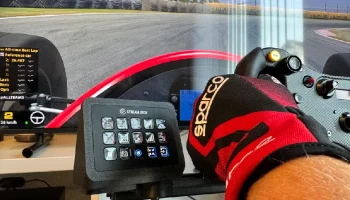

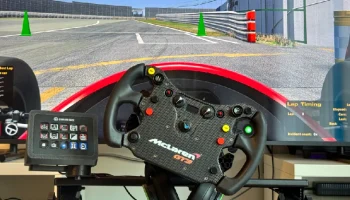

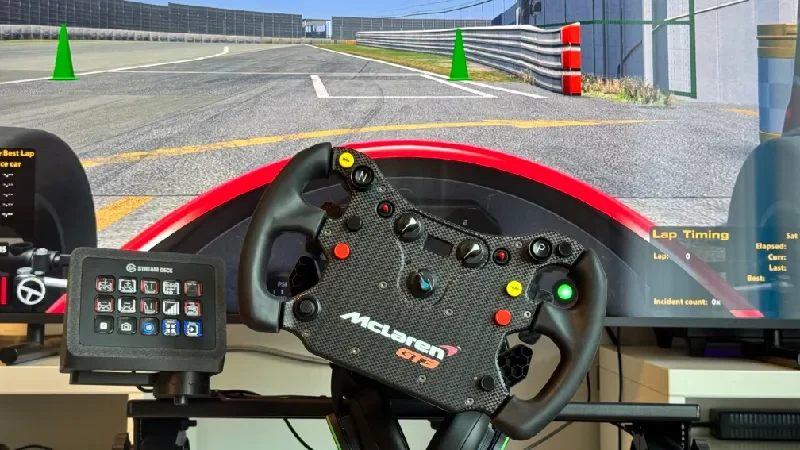

Я использую Elgato Stream Deck 15 в качестве кнопочной панели на своей подставке NextLevel Wheel Stand 2.0 и разработал для нее крепление для гоночного оборудования и чехол.
Вся сборка состоит из трёх частей:
Монтажная пластина, которая крепится к подставке NextLevel Wheel Stand 2.0.
Опорная пластина, которая находится между монтажной пластиной буровой установки и является основой для крепления к ней аксессуаров — в данном случае устройства Elgato Stream Deck 15.
Чехол Elgato Stream Deck для версии с 15 клавишами.

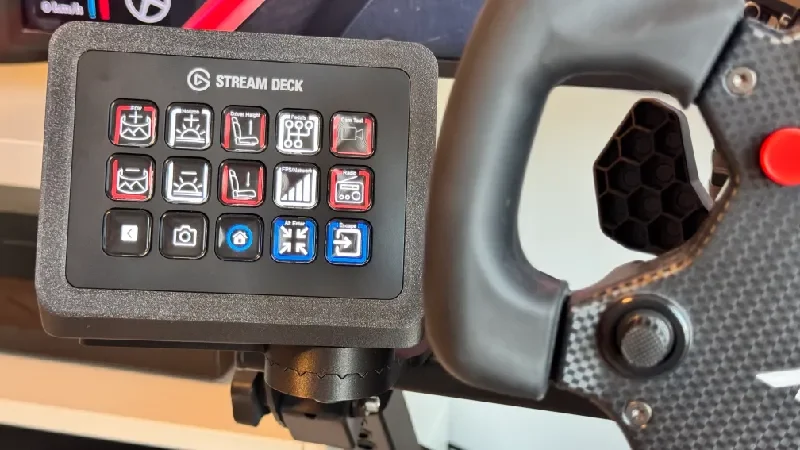

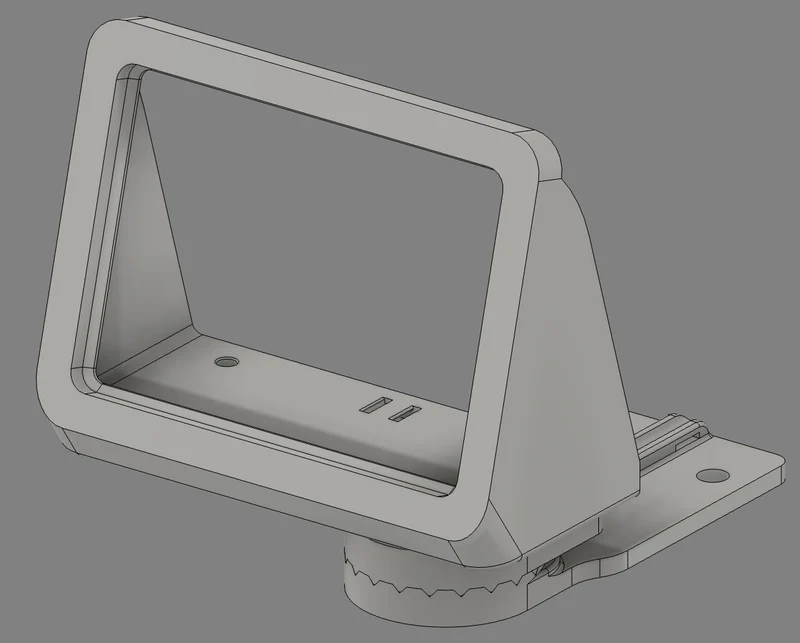

Я тщательно спроектировал корпус Stream Deck, чтобы его можно было печатать лицевой панель�� вниз без необходимости использования опорных конструкций. Если вы используете принтер с надежными размерами, Stream Deck должен входить с небольшим сопротивлением, надежно сидеть и заподлицо с ним.

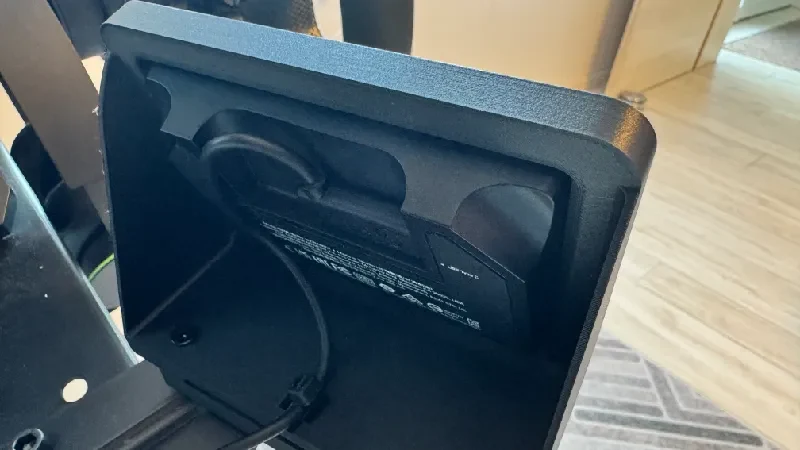

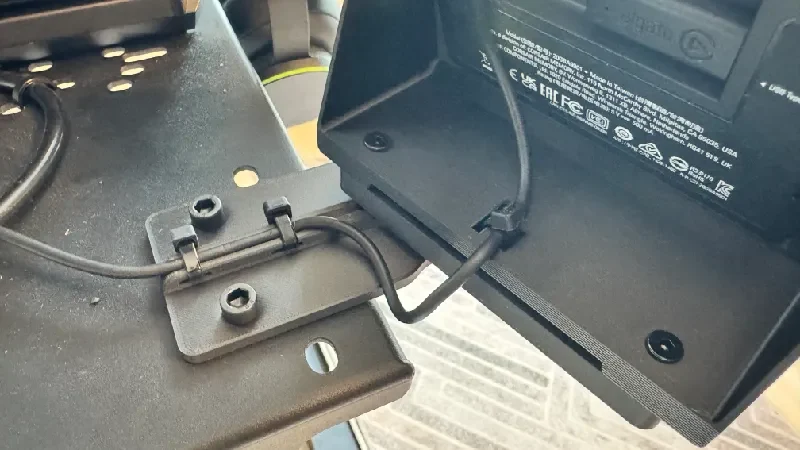

Также доступна кабельная система в виде прорезей для стяжек, которая действует как вторая система безопасности для Stream Deck. Однако, поскольку корпус наклонен вверх и вы оказываете давление только на переднюю часть деки, он ни в коем случае не должен случайно выпасть. Таким образом, нет необходимости в винтах или уродливых передних пластинах.
Для установки корпуса на опорную пластину вам потребуются две вставки М5 (например, https://amzn.to/4dDLU0u — партнерская ссылка).

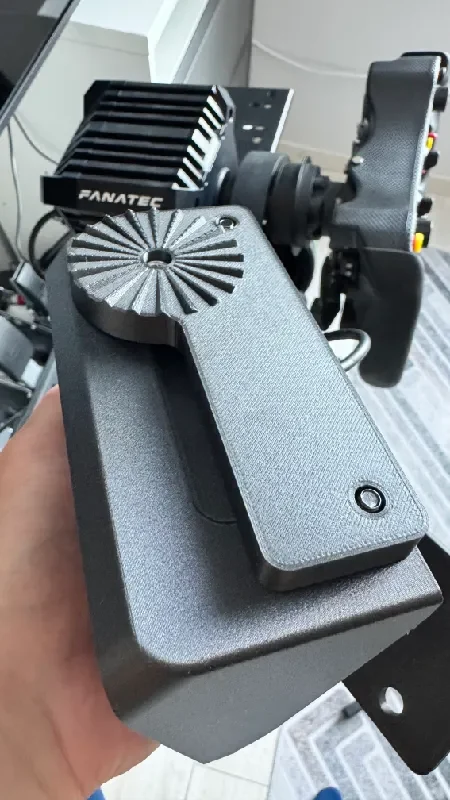

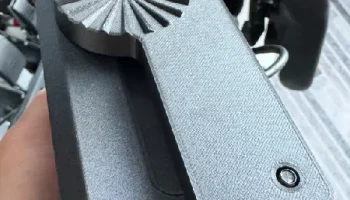

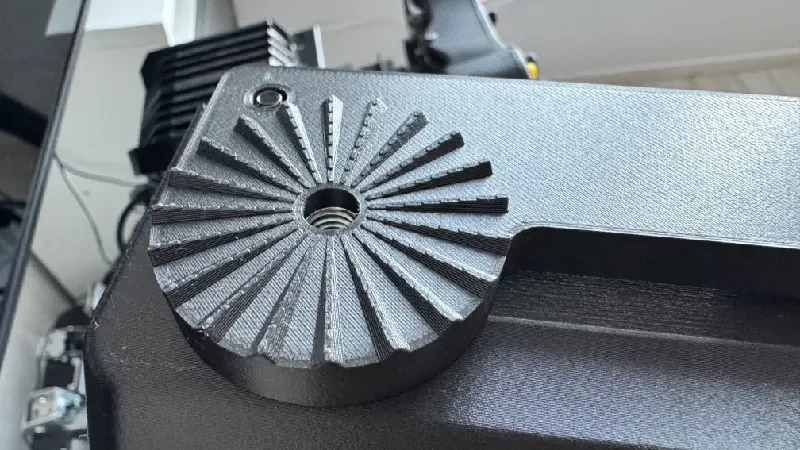

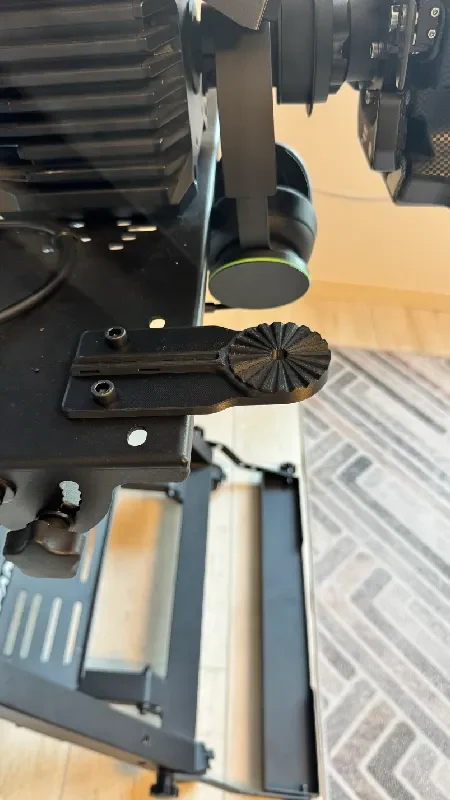

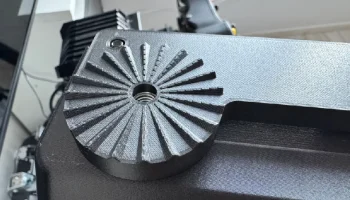

Монтажная пластина буровой установки и опорная пластина оснащены шарниром Хирта для регулировки угла отклонения от курса всей сборки. Вам понадобится нейлоновая контргайка M8 (например, https://amzn.to/4dqLwD2 — партнерская ссылка) и болт M8x20, чтобы прикрепить обе детали. Вы можете использовать, например, винт с накаткой для быстрого доступа к регулировке угла отклонения от курса.
Более того, вы можете использовать обе детали (пластину для крепления и опорную пластину) для других установок и аксессуаров. Поэтому я также предоставлю вам файл Fusion 360 для монтажной пластины и файлы STEP для всех деталей.

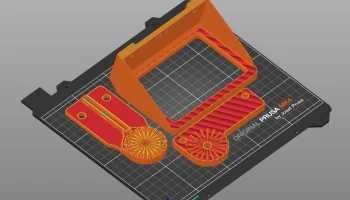

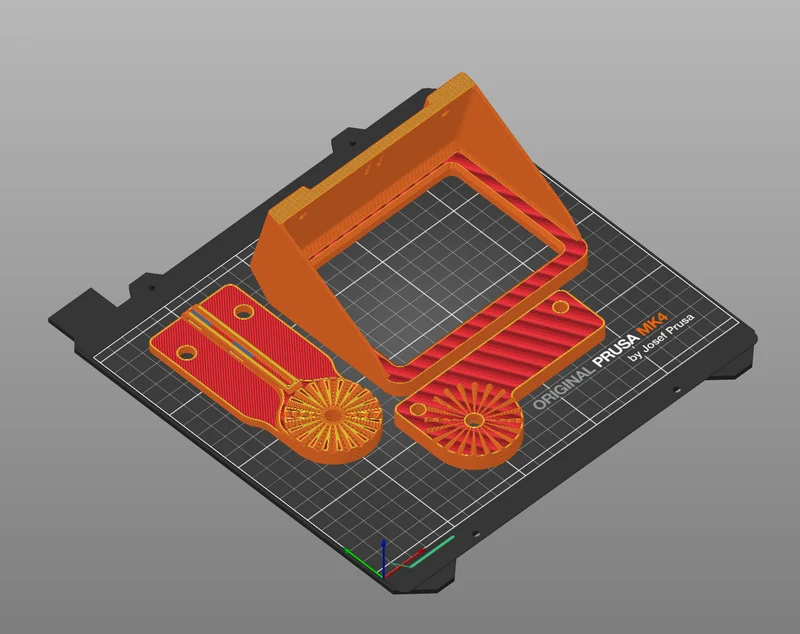

Кроме того, доступны файлы 3MF и STL, а также полный проект печати для MK4. Из него вы можете прочитать мои настройки печати.
