Регулируемый триммер и инструмент для изменения размеров...

Обзор

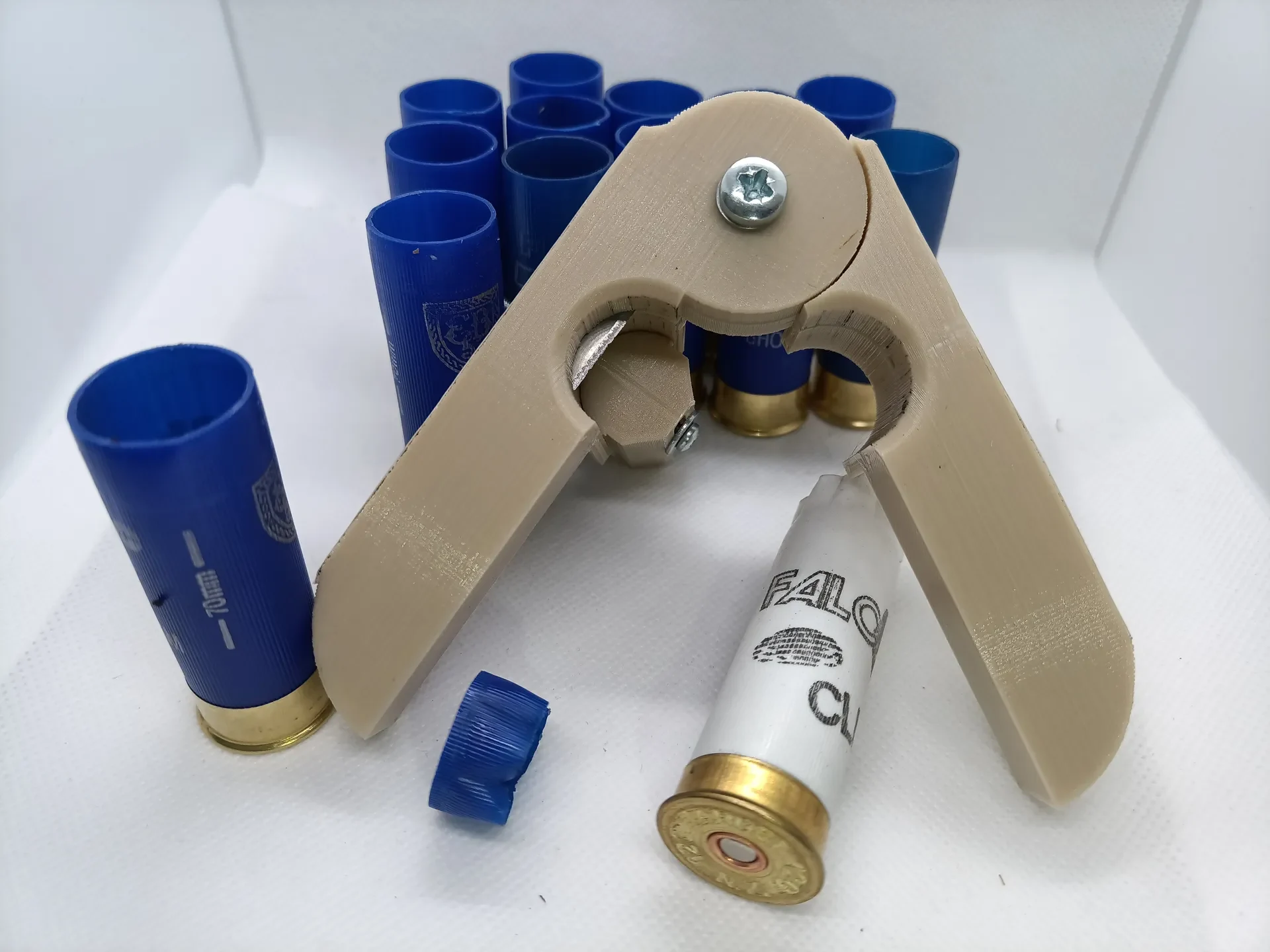

Это ручной инструмент, в котором используется стандартное небольшое лезвие ножа для обрезки конца пустого корпуса дробовика (то, что многие называют «патроном») на заданную длину. Если вы хотите обрезать концы загруженных картриджей, см. https://www.printables.com/model/698822.

Это делается для того, чтобы отрезать новые пустые корпуса до нужной длины или обрезать гофрированный конец у однажды обожженного корпуса, чтобы его можно было закрыть рулонным обжатием, не повреждая конец корпуса.

Печать и сборка

Распечатайте файл без поддержки. Он должен содержать три объекта: две ручки и ци��индрический упор. Для сборки вам также понадобится:

1 винт M5 длиной не менее 25 мм.

2 шайбы M5 (дополнительно)

1 гайка М5 (предпочтительно контргайка)

1 винт М3 длиной не менее 35 мм.

1 гайка М3

1 шайба M3 (дополнительно)

4-сегментное м��ленькое (9 мм) лезвие канцелярского ножа

Возьмите ручку с самым большим выступом сбоку («Нижняя ручка») и найдите под ней шестиугольное отверстие. Гайка М3 входит в отверстие.

Поместите цилиндрический упор в соответствующий желоб в верхней части нижней ручки гладкой стороной вниз. Вставьте винт M3 (и дополнительную шайбу) в прорезь в верхней части упора. Прикрутите стопор к нижней ручке через отверстие с гайкой внизу.

Поместите верхнюю ручку напротив нижней ручки так, чтобы цилиндрические желоба совпадали, образуя туннель. Вставьте винт M5 (с дополнительной шайбой) в шарнирные отверстия ручек с левой стороны. Закрепите винт M5 гайкой (и дополнительной шайбой).

Возьмите длину лезвия и осторожно поместите его в прорезь нижней ручки острым краем вверх. При установке на место останется 2-3 мм открытого лезвия. Если он немного болтается, заклейте его клейкой лентой сбоку от лезвия. Сборка завершена. Когда лезвие затупится, вытолкните его колоколом или гвоздем с другой стороны рукоятки и замените.

Настройка и использование

Слегка ослабьте винт М3, чтобы упор мог двигаться. Решите, где вы хотите обрезать корпус ружья, и — сначала откройте конец — совместите это острие с лезвием. Отрегулируйте упор так, чтобы он опирался на открытый конец корпуса ружья. Затяните винт М3 так, чтобы упор не двигался при прижатии к нему корпуса.

Откройте две ручки и поместите корпус между ними открытым концом к упору. Закройте две ручки вместе. На некоторых корпусах лучше постепенно закрывать ручки при повороте корпуса, а на других прочно удерживать их закрытыми с самого начала. Только эксперименты могут сказать.

Равномерным движением и умеренным давлением проверните корпус ружья за основание не менее чем на один оборот. Важно использовать равномерное давление и плавное движение, а также держать корпус прямо. Надавите слишком сильно, и вы исказите пластик корпуса. Надавите слишком мягко, и порез попытается вывернуться наружу. Вы разобьете несколько снарядов, определяя идеальное давление.

В верхней рукоятке есть прорезь для еще одного лезвия, она не используется, но я оставил ее в разработке, возможно, кто-нибудь найдет ей применение. А еще, если снять стоп, то можно резать оболочки — извините, корпуса — где угодно.

Когда вы почувствуете, что корпус разваливается, откройте ручки и снимите обрезанный зажим. Как всегда, прежде чем загружать внутрь шумные вещи, проверяйте корпус на наличие трещин и дефектов...

Исходный файл OpenSCAD предоставляется и должен быть адаптирован для других калибров.
