Прочная параметрическая коробка

📁 Прочная параметрическая коробка
📐 STL, SCAD BOSL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

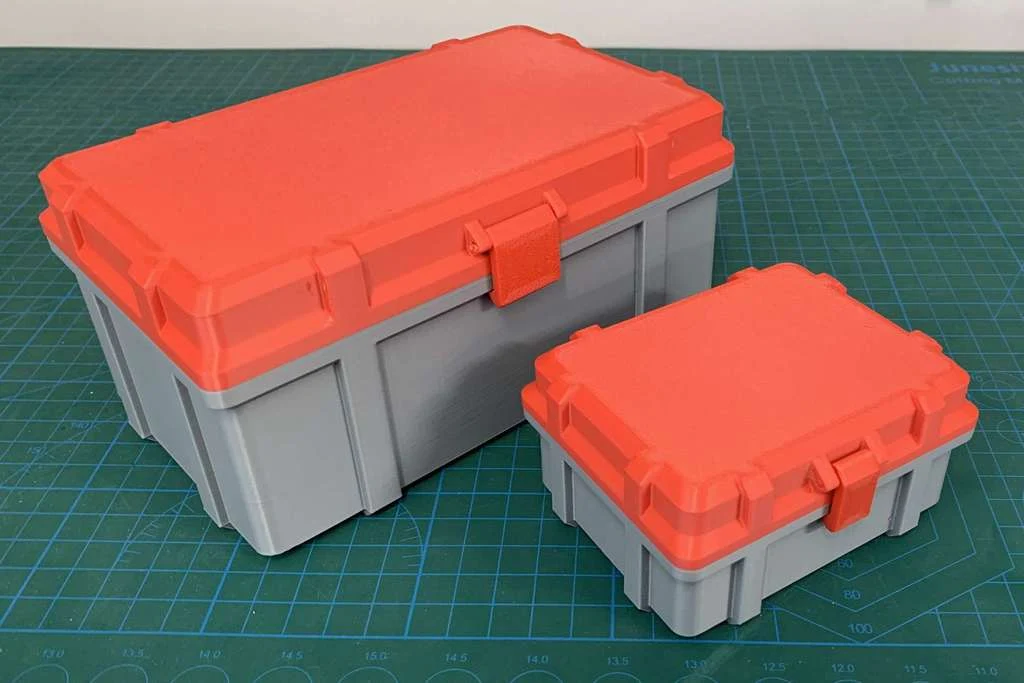

Прочная настраиваемая коробка с свободно движущимися петлями и надежной защелкой. Хорошо масштабируется.
Не требуется никаких крепежных деталей, просто проденьте кусок филамента через петли и защелку. Я нанес небольшую каплю клея CA на концы нити петли и защелки, чтобы предотвратить их смещение.

Я взял файл SCAD и сделал для вас коробку в STL с размерами 100х80х40мм, на самом деле очень удобно менять параметры и можно делать любые размеры, софт OpenSCAD бесплатный и работает даже на Linux!

ПРИМЕЧАНИЕ: Конструктор на Thingiverse не поддерживает библиотеки BOSL2 для OpenSCAD, в то время как некоторые другие сайты поддерживают.  Чтобы настроить модель на Thingiverse, сначала необходимо открыть эту модель в OpenSCAD с установленными и работающими библиотеками BOSL2. Затем используйте конструктор в OpenSCAD, т. е. настройте параметры, отображаемые в правом окне. Возможно, вам понадобится перевести OpenSCAD в полноэкранный режим, чтобы отобразить параметры, и убедиться, что в меню «Window» (Окно) не установлен флажок «Hide Customizer» (Скрыть настройщик).

Я печатал с помощью PLA+, без опор, с 15% заполнением.  Я рекомендую печатать защелку, положив ее на переднюю поверхность.

Моя цель здесь не заключалась в предоставлении файлов .STL. Они не масштабируются должным образом. Например, когда вы «масштабируете» STL в своем слайсере, он масштабирует все размеры одинаково по выбранным осям (x, y, z или всем). Это не то, что вам нужно, потому что тогда петли и защелка не будут работать так, как задумано. Цель здесь заключалась в том, чтобы предоставить коробку с работающими петлями и защелкой, которую можно масштабировать до различных размеров (конечно, в разумных пределах, все имеет некоторые ограничения).
Защелка и петли автоматически расширяются по длине коробки (поперечное или x-измерение). Длина рычага защелки будет автоматически регулироваться в соответствии с высотой ребер вокруг соединения крышки коробки. Ширина и расположение ребер коробки будут автоматически регулироваться в соответствии с шириной коробки (размер поперек или y) и длиной (размер x). Изменение высоты крышки или коробки (размер z) не повлияет на положение защелки и петель, и многое другое...

Обновления:
Добавлены 3 флажка в параметры: Render_Box, Render_Lid, Render_Latch, чтобы вы могли выбрать отдельные детали для рендеринга и экспорта для печати.
Начните с того, что отметьте все флажки, затем установите параметры для желаемого размера готовой коробки, а затем используйте эти флажки, чтобы включить/выключить каждую деталь для рендеринга и экспорта в STL для печати.
Сделали параметр Lid_Height видимым.

Я использую OpenSCAD 2021.01 с установленными библиотеками BOSL2 как на MacOS (15.6.1), так и на Windows 10 и 11. Были зарегистрированы некоторые проблемы с окном параметров, которое не отображается в OpenSCAD, когда он не находится в полноэкранном режиме.
Эта модель «не будет работать», если библиотека BOSL2 не установлена правильно.
