Параметрический держатель/футляр для карт памяти (SD, Mi...
Назначение.

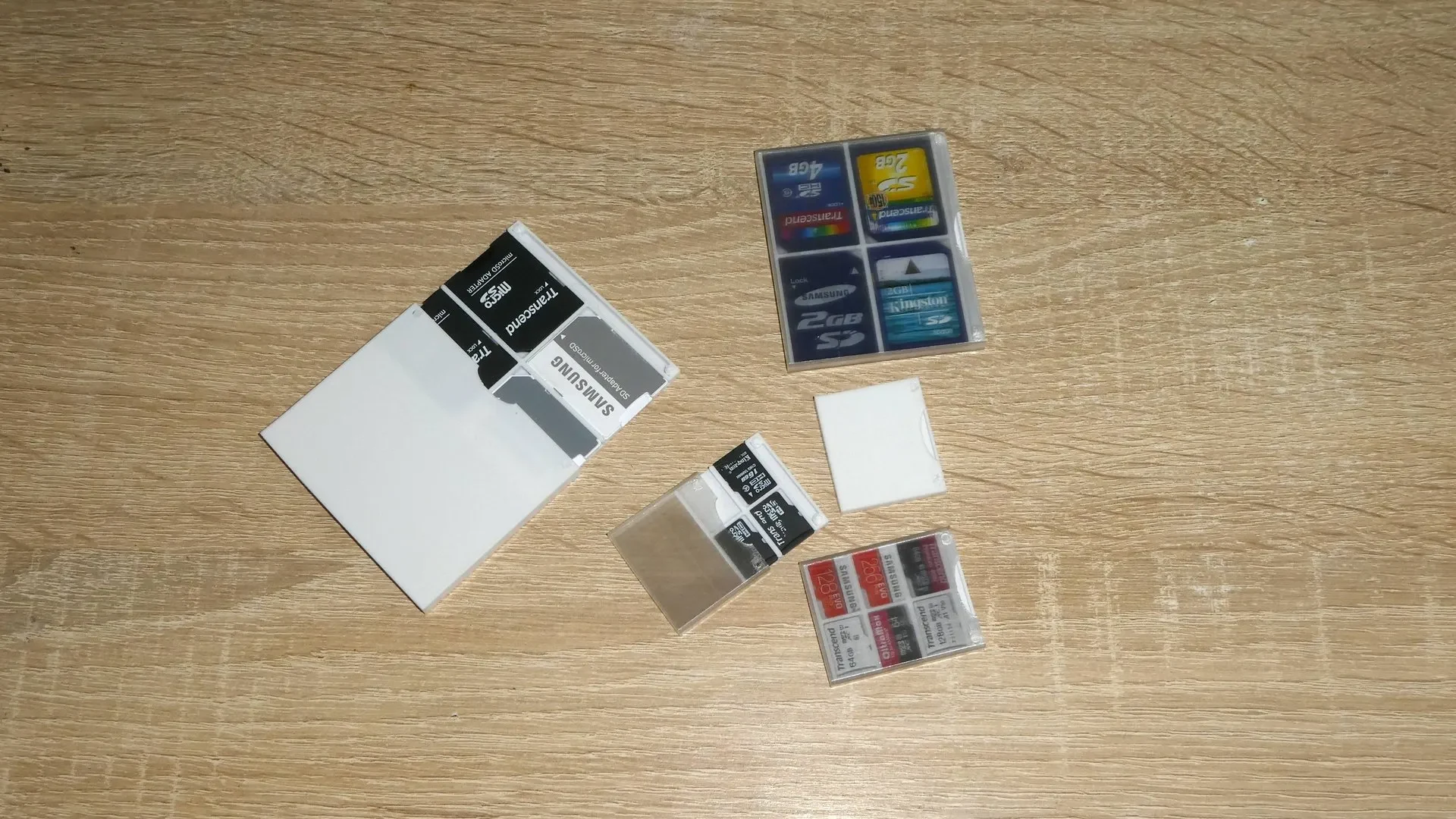

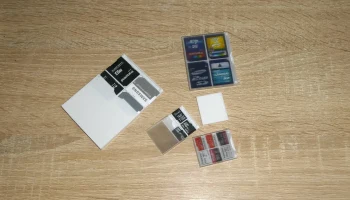

Меня вполне устраивает держатель и футляр для карт Micro SD C001, но я обнаружил, что он слишком большой и тяжелый для велотуров, где небольшой размер и вес действительно важны. Поэтому я разработал чрезвычайно тонкий и компактный чехол для карт Micro SD. Он полностью параметрический в FreeCAD, и вы можете легко распечатать его на любом количестве карт SD, Micro SD, Memory Stick или даже Compact Flash! На самом деле, там можно хранить любые прямоугольные вещи! Если он вам не нужен для путешествий, вы можете использовать более толстые стенки и дно, чтобы сделать его прочнее.
Для тех, кто не знаком с FreeCAD.
Вам не ��ужно каким-либо образом редактировать модель, если загруженные мной STL не подходят для ваших карт. Вам нужно всего лишь изменить значения в электронной таблице «ss», чтобы настроить ее в соответствии с вашими потребностями! Затем щелкните имя детали в дереве («держатель карты» или «футляр для карт»), выберите меню «Файл-Экспорт» (в stl) и распечатайте. Вот и все!
Печать.

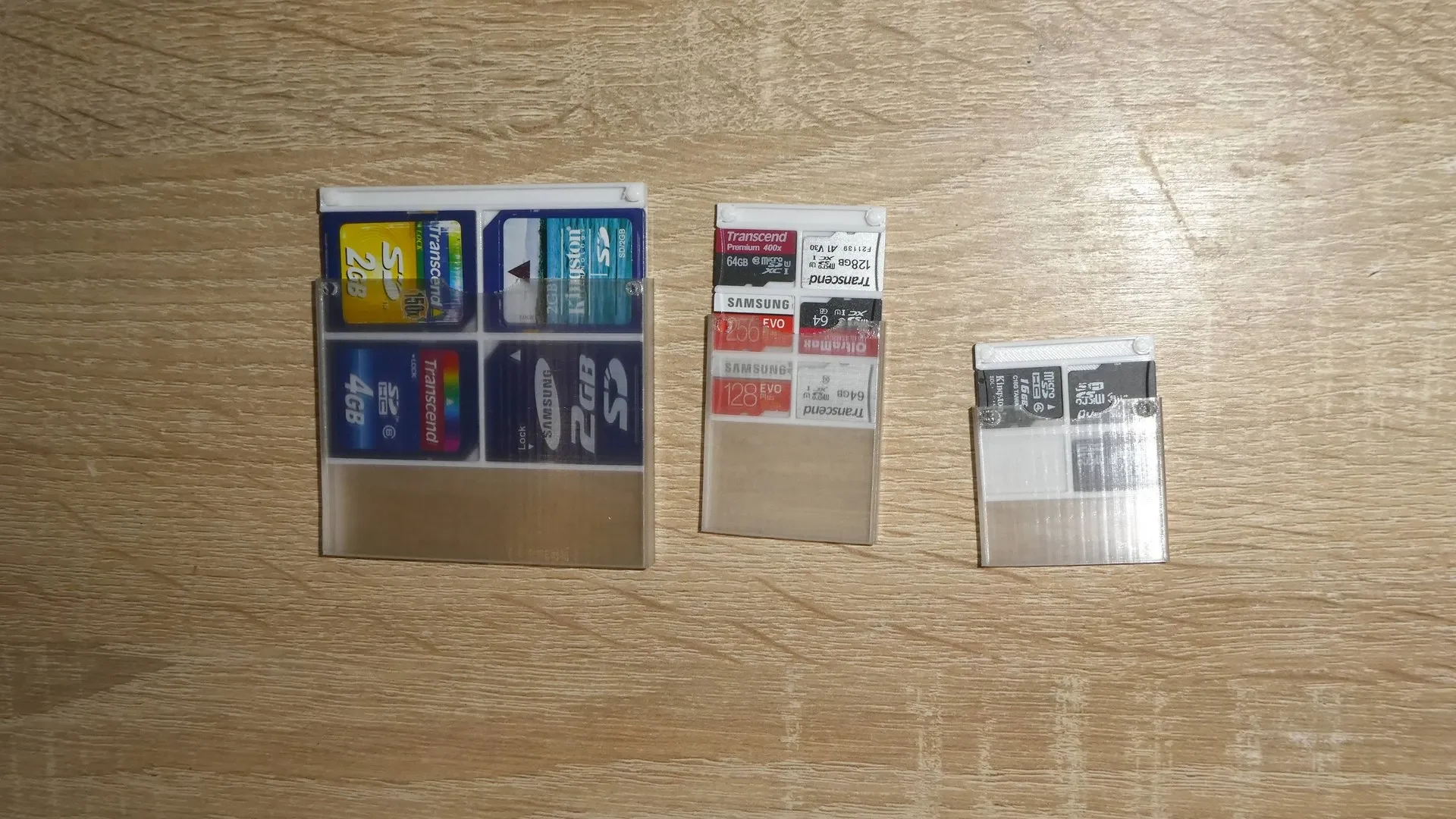

Визитница распечата��а как есть. Картонная коробка печатается вертикально (поверните ее в слайсере, отверстие должно оказаться сверху). Я не поворачивал его в FreeCAD, чтобы иметь возможность визуально контролировать изменения размеров и допусков в реальном времени во время их настройки.
Для карт небольшого размера, таких как MicroSD, печатайте на держателе на низкой скорости, чтобы уменьшить количество артефактов при печати и сделать размеры более точными. Если вы печатаете на высокой скорости, вам может потребоваться увеличить допуск корпуса по осям x/y/z, потому что углы будут не такими точными, как при печати на низкой скорости, и ваш держатель не сможет легко войти внутрь корпуса.
Настройка и настройка.

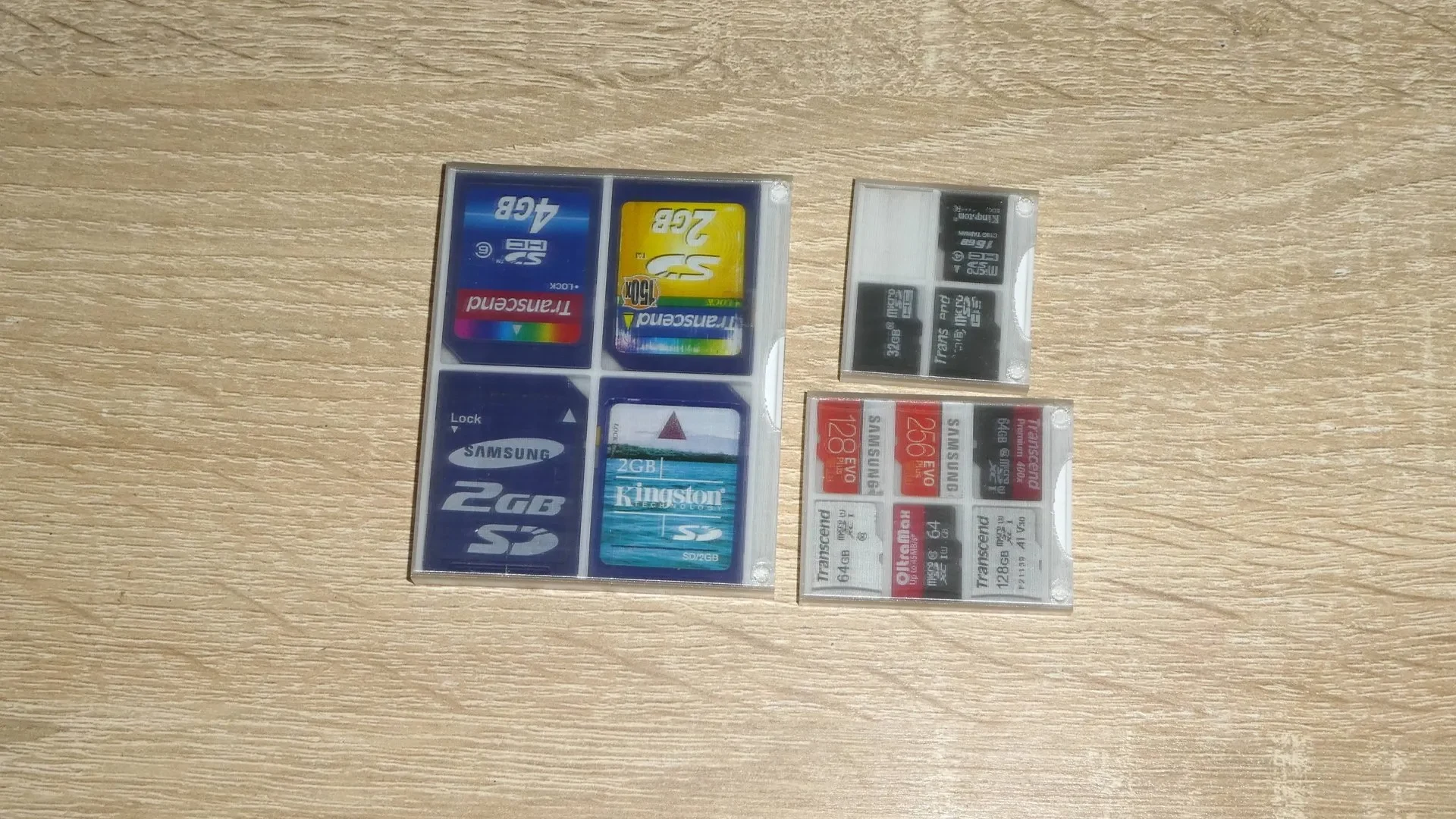

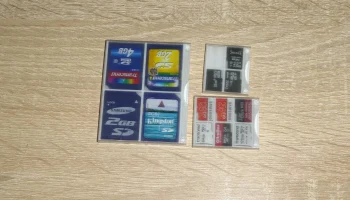

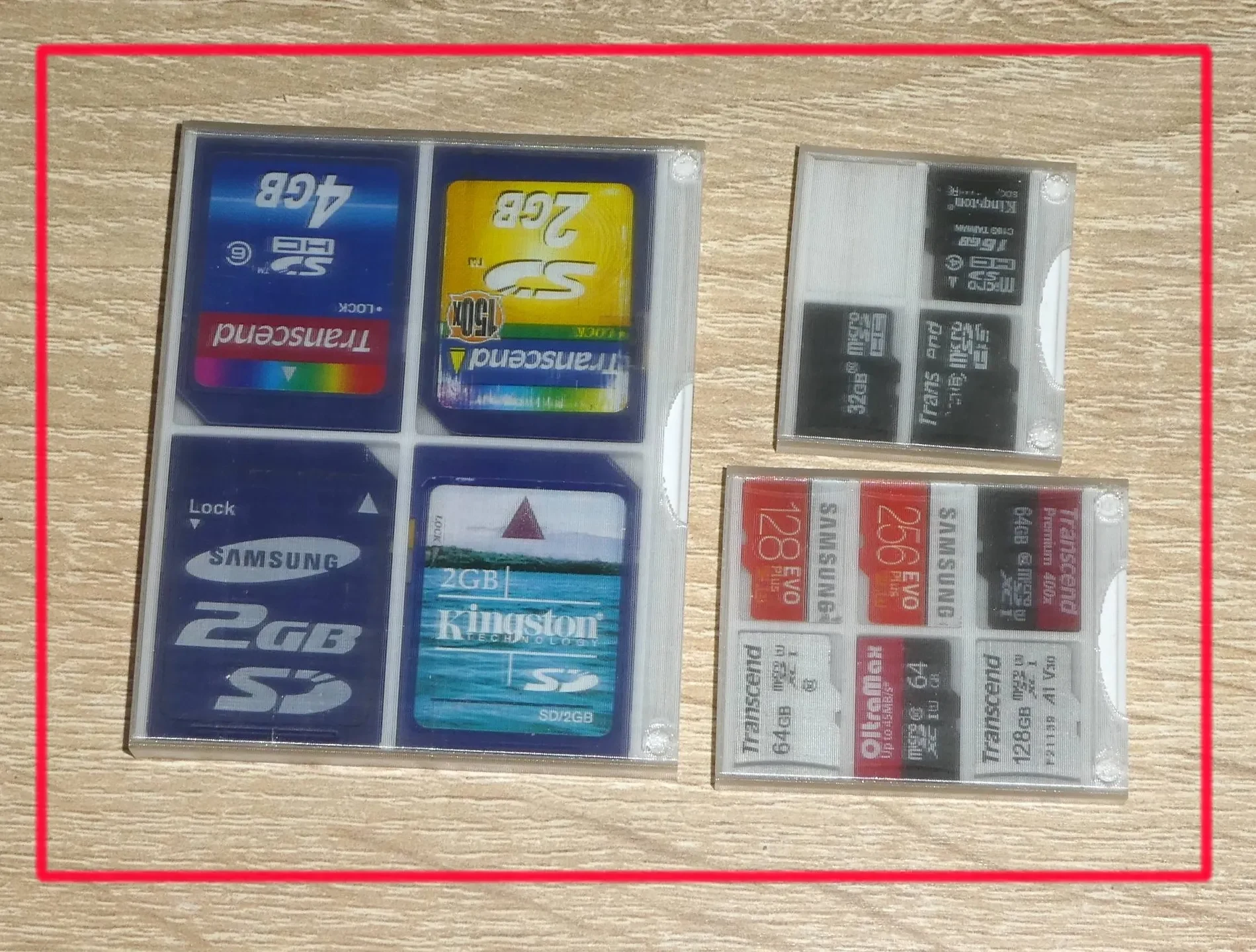

Прежде чем печатать холдер на множество карт, рекомендую протестировать и настроить все настройки в версии на 4 карты, чтобы сэкономить время и пластик. Я обнар��жил, что карты разных производителей имеют немного разные размеры, поэтому одну карту может быть трудно вставить в слот, в то время как другая карта будет чувствовать себя сравнительно свободно в том же слоте. Вы должны сами найти лучший баланс для своих карт. Я добавил допуск 0,23 мм к размеру X слотов, и то, как вставлены все мои карты, меня полностью устраивает. Оно может отличаться для ваших карт и вашего принтера (это даже зависит от скорости печати!), но золотое значение, похоже, находится где-то между 0,2 и 0,3. Если только несколько карт слишком свободны, вы можете немного уменьшить значение «fixer_angle», чтобы увеличить давление на карту со стороны верхнего фиксатора. Чем меньше значение, тем лучше фиксация, но ваш принтер должен уметь справляться с выступами. Если вы не уверены, держите угол около 45 градусов, чтобы все принтеры могли печатать нормально.
Следующие настройки мне подошли хорошо (PETG, напечатано на Ender3 V2 со скоростью 15 мм/с):
комментарий к значению переменной
cnt 2 //столбцы: 2 или более
slot_x 11.23 //ширина слота
slot_y 15.30 //высота слота
slot_z 1 // глубина слота
Bottom_z 0.6 //высота слоя под слотами
top_z 0.4 //высота слоя над слотом (фиксатор)
fixer_angle 40 //угол фиксатора над картой — градусы
стены 0,8 //ширина стен
конец 3.7 //ширина отверстия для извлечения держателя из корпуса
lockpin_d 2.4 //диаметр стопорного штифта
lockpin_h 0.4 // высота стопорного штифта
case_side 0.4 // нижняя сторона корпуса, которая лежит на столе при печати
case_perimeter 0.8 //стены по периметру корпуса
case_x_tol 0.2 // допуск x (при печати станет Z)
case_y_tol 0.3 // допуск y *2
case_z_tol 0,28 // допуск z *2
case_finger_d 15 //диаметр отверстия для пальца
case_lockhole_tol 0,15 // допуск на отверстие стопорного штифта
Рекомендуемые значения для SD-карт:
slot_x 24.15 //ширина слота
slot_y 32.30 //высота слота
slot_z 2.2 (для большинства SD-карт лучше 2.1) //глубина слота
Bottom_z 0,8 (толще, чем у MicroSD, потому что держатель больше и легче сгибается) //высота слоя ниже слотов
Значения, которые будут напечатаны как ось Z.
