Модульный 19-дюймовый рэковый футляр

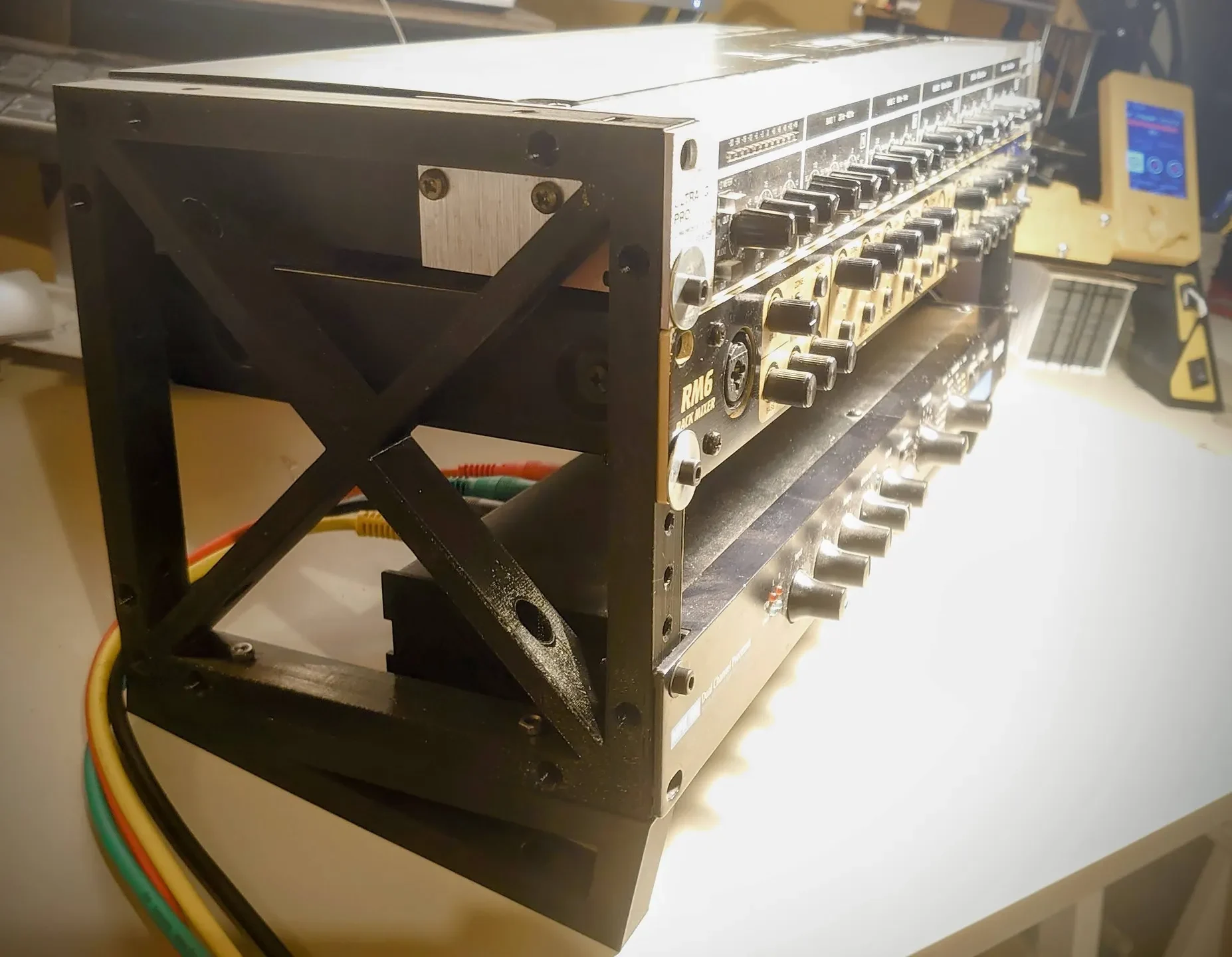

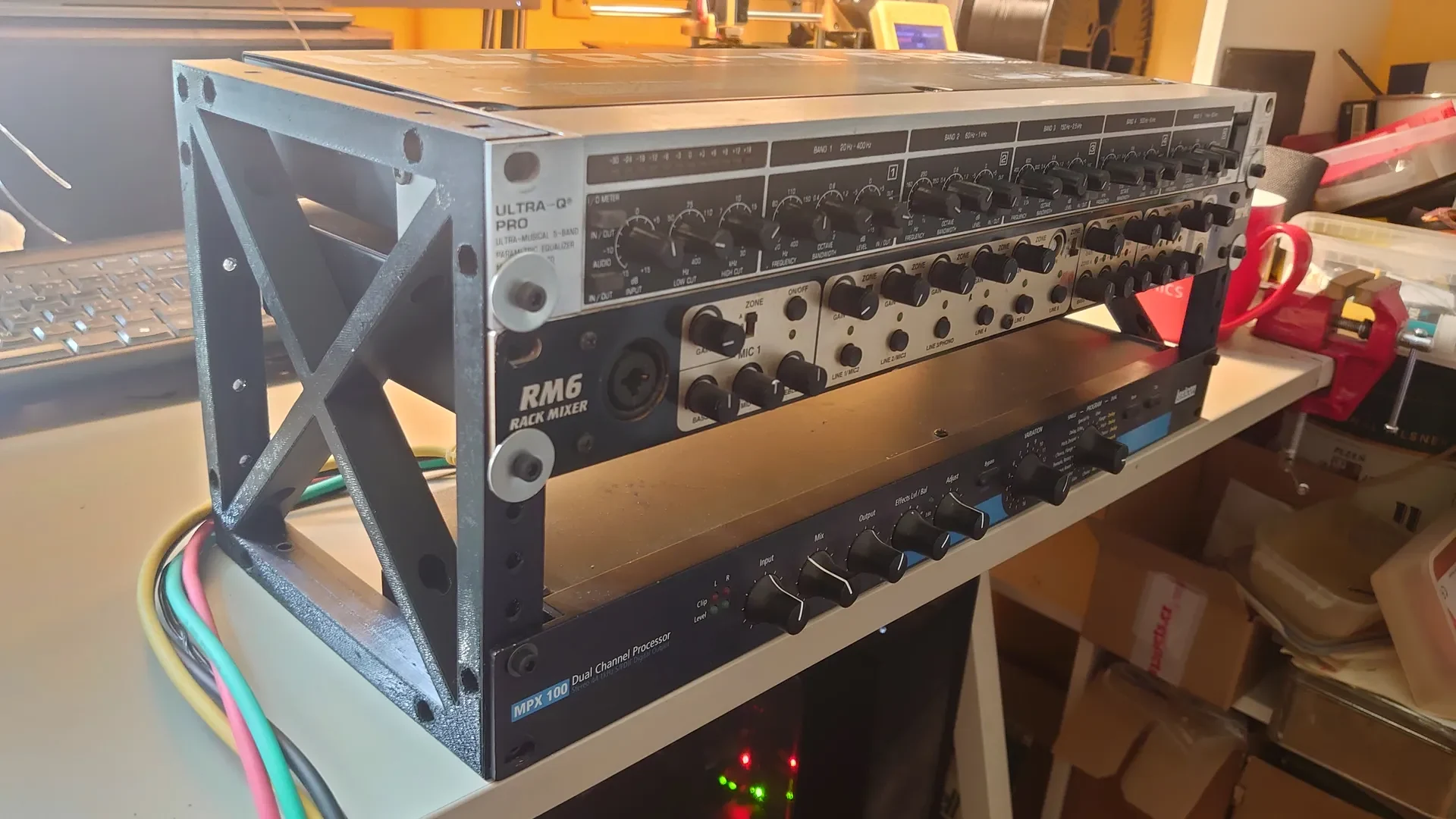

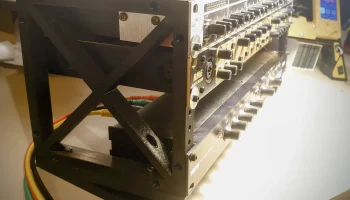

Этот модульный кейс-стойка — идеальное решение для хранения и организации вашего музыкального оборудования. Он может вмещать до четырех независимых модулей (4U), а несколько корпусов можно соединить вместе и укрепить стальными резьбовыми стержнями для дополнительной устойчивости. Соединительные болты и гайки рассчитаны на размер M5. Можно использовать как стандартные, так и нейлоновые гайки.

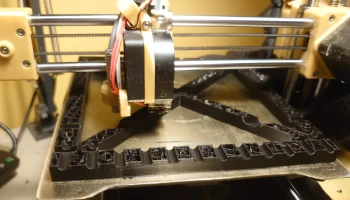

Этот корпус стойки можно распечатать из PLA, PETG или ASA, но если вы используете принтер Prusa MINI, обязательно отключите юбку для этой печати. Рекомендуемая насадка 0,4 и высота слоя 0,2. Но форсунка 0,6 и тяга 0,25 еще возможны.
Особенности
Модульная конструкция для гибкости и индивидуальной настройки
Высота 4U для совместимости со стандартным стоечным оборудованием.
Несколько ящиков можно штабелировать и усиливать для дополнительной устойчивости.
Совместим с болтами и гайками M5.
Возможна печать из PLA или PETG.
Оптимизирован для принтеров Prusa MINI.
Преимущества
Экономьте место и держите свое снаряжение в порядке
Защитите свое снаряжение от повреждений
Создайте индивидуальную стеллажную систему, отвечающую вашим конкретным потребностям.
Легко собирать и разбирать
Доступный и доступный
Как использовать

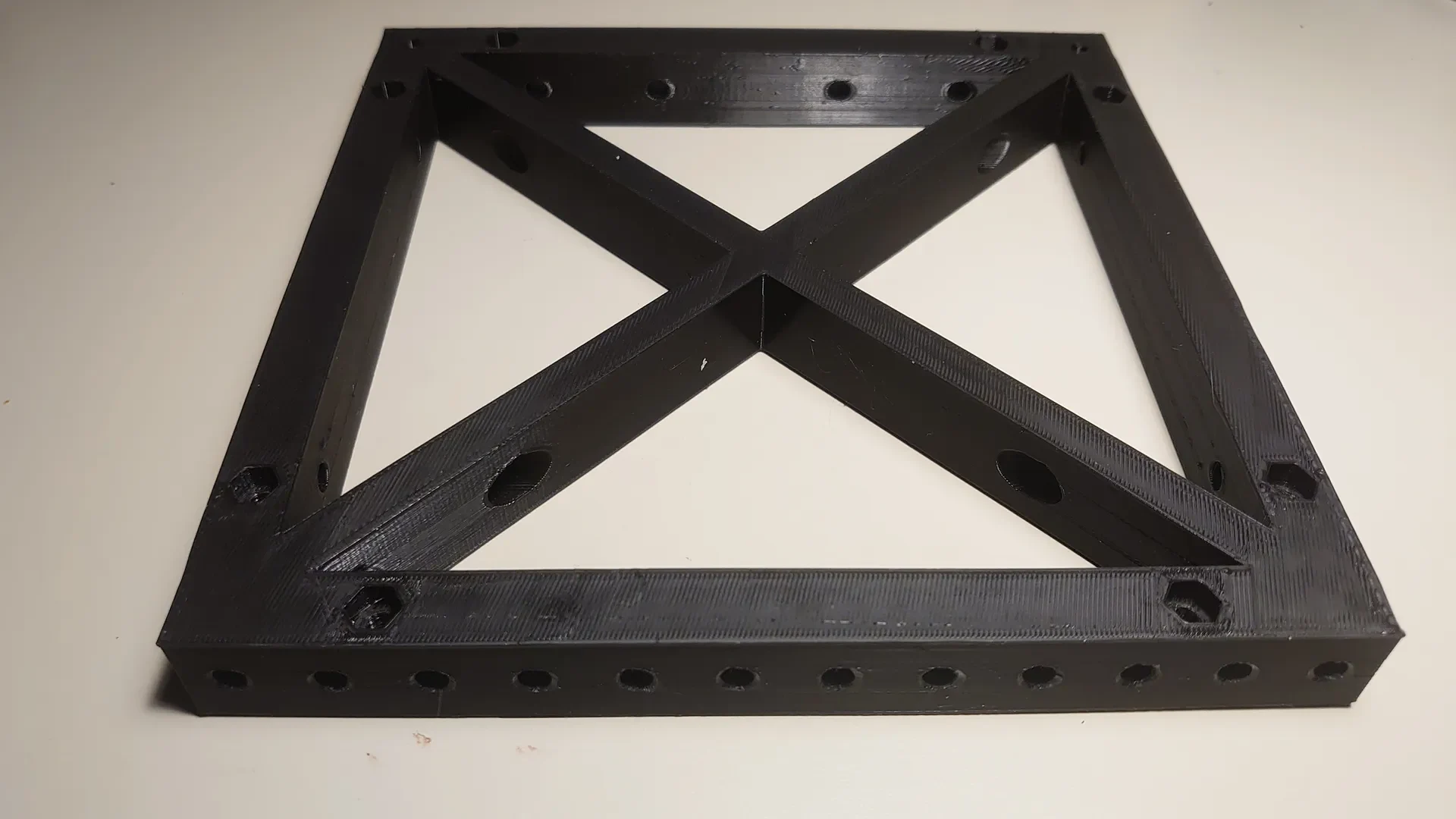

Распечатайте отдельные модули и подготовьте соединительное оборудование.
Соберите модули согласно прилагаемой инструкции.
Сложите модули и закрепите их вместе стальными резьбовыми стержнями.
Прикрепите свое оборудование к модулям с помощью резиновых подкладок, чтобы избежать повреждения стойки.
Спецификация (Спецификация)
Монтажный механизм (обязательно)
Винт M5x25 с цилиндрической головкой — DIN 912 ИЛИ Винт M5x25 с полукруглой головкой ISO 7380 (4 шт. на устройство)
Накладка с резиной 5х14 (4шт на устройство). Резиновые накладки меньшего размера были бы лучше, но я не нашел их в продаже.
Шестигранная гайка М5 (4 шт. на устройство)
Улучшение стабильности (опционально)
Стержень с резьбой М5 (2шт)
Шестигранная гайка М5 (4шт.)
Шестигранная гайка М5 с нейлоном (4 шт.)
Вертикальная укладка (опция)
Винт M5x45 с цилиндрической головкой — DIN 912 (4шт.)
Шестигранная гайка М5 (4шт.)
Горизонтальная строчка (опционально)
Винт M5x35 с цилиндрической головко�� — DIN 912 (4шт.)
Шестигранная гайка М5 (4шт.)
Боковые крышки (опционально)
Винты M5x25 с цилиндрической головкой — DIN 912 (8шт.)
Шестигранная гайка М5 (8шт.)

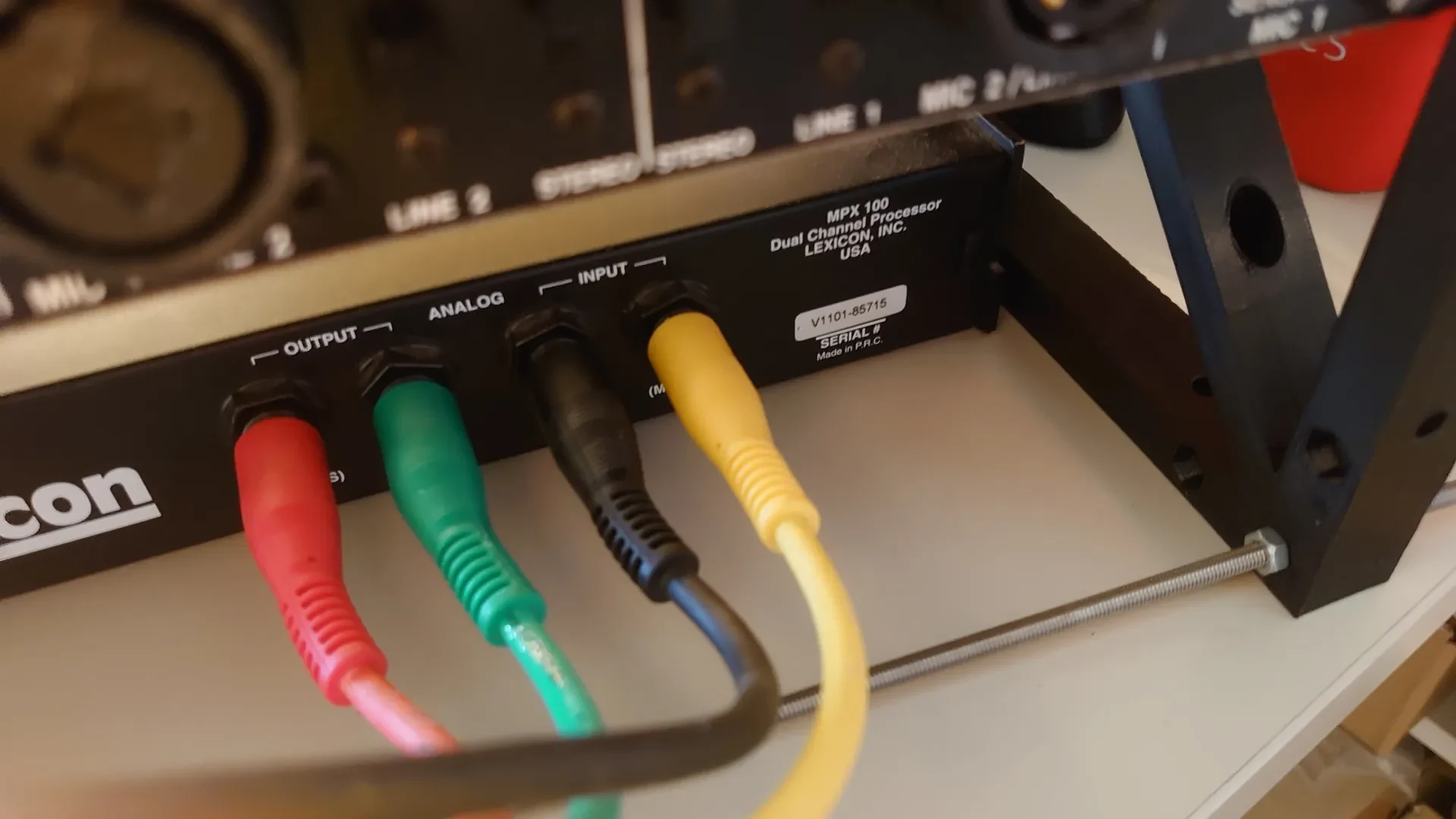

Улучшение стабильности (опционально)
Этот шаг поможет предотвратить раскачивание или смещение стойки.
Отрежьте 2 куска резьбового стержня М5 шириной 48,9 мм и отшлифуйте края.
На каждом стержне затяните одну обычную шестигранную гайку во временное положение примерно в 5 см от края.
Вставьте стержень с гайкой в угловое отверстие держателя стойки с той стороны, где нет места, предназначенного для гайки.
Вставьте стержень в отверстие второго держателя стойки на другой стороне.
Затяните этот узел нейлоновой шестигранной гайкой с внешних сто��он на обеих частях.
Затяните нейлоновые шестигранные гайки с внешних сторон прямо на кончиках резьбовых стержней.
Затяните обе временные шестигранные гайки сбоку держателя стойки с внутренней стороны.
Вертикальная укладка (опция)
Две стойки можно соединить вертикально друг с другом с помощью 4 винтов M5x45 с цилиндрической головкой и 4 шестигранных гаек.
Горизонтальная строчка (опционально)
Для этого необходимо распечатать Rackholder-sidemount.stl.
Две стойки можно соединить рядом с помощью 4 винтов с цилиндрической головкой M5x35 и 4 шестигранных гаек, не затрагивая внутреннее или внешнее пространство корпуса стойки.
Стойки следует тщательно выровнять, прежде чем затягивать винты и гайки.
Боковые крышки (опционально)
Для этого необходимо установить Rackholder-sidemount.stl.
Установите накладки (Side-cover-plate.stl) на боковые крепления держателя стойки с помощью 8 винтов с цилиндрической головкой M5x25 (или винтов с плоской головкой) с каждой стороны и затяните их шестигранными гайками M5.
Задняя боковая крышка (опция)
На задней стороне держателя стойки имеются отверстия для установки специальной задней панели (не входит в комплект). Размеры пластины 18х48,9см, готовы отверстия М5. Центр каждого отверстия находится на расстоянии 10 мм от бокового края и 37,5 мм и 67,5 мм соответственно от нижнего/верхнего края.
