Вентилятор корпуса фильтра печи Очиститель воздуха

Эти коробки для очистителей воздуха во многом основаны на оригинальной конструкции Corsi-Rosenthal и наборах из твердого картона DIY от Cleanairkits.com. В этом подробном видеоролике из «Руководства по здоровому дому» объясняется, как эти типы фильтров улучшают уровень шума, эстетику, требования к электропитанию и размер оригинальной конструкции, при этом обеспечивая превосходную очистку воздуха, превосходя многие коммерчески доступные продукты, в которых используются фирменные фильтры, и стоят гораздо дороже.

Они станут отличным подарком и будут особенно полезны в семьях, страдающих аллергией, или для уменьшения количества мелких частиц, вторичных по отношению к дыму лесных пожаров, 3D-печати и т. д. Доступны две версии: 1) Используются 2 — 16 x 25 x 1 дюйм (фактически: 15 5/8 x 24 5/8 x 25/32 дюйма; 396 x 625 x 19 мм) Фильтры MERV 13 или 14 2) Использование 2 — 20x25x1 дюйм (фактически: 19 5/8 x 24 5/8 x 25/32 дюйма; 498 x 625 x 19 мм) Фильтры MERV 13 или 14. Версия 16x25x1 может быть напечатана на кровати размером 220x220 мм. Оба используют шесть недорогих 120-мм корпусных вентиляторов с высоким статическим давлением и требуют около 2 кг нити накаливания. Каждый из них можно изготовить менее чем за 100 долларов при тщательном подборе материалов.

Продукты, которые я использовал (приблизительная оплаченная стоимость)

Фильтры (2): Filtrete®2500 (MERV 14). Фильтры: (~ 10 долларов США за штуку; упаковки по 4 штуки продаются в Costco). 20 долларов
120-мм вентиляторы, 12 В (6): Arctic Air P12. Упаковки по 5 штук (~ 2,50-5 долларов за штуку). 15-30 долларов
Нить накаливания: PLA подойдет (я использовал Aceaddity Flash PLA+, продаваемую по акции, за ~9 кг); ~2 кг: (~9-15 долларов США/кг): 20-30 долларов США.
Блок питания 12 В, 2 А: 6-10 долларов США.
Контроллер вентилятора 12 В, 2 А: 5 долларов США.
Жгут проводов с 6 вентиляторами: 6 долларов США.
Разное. провод, разъемы для проводов (или припой), винты М3, шайбы и гайки диаметром 35 или 40 мм и уплотнители: ~ 5 долларов США.

Итого: ~$80-$99

Дополнительные крышки фильтров: прикрепите клейкую ленту-липучку шириной ¾-1 дюйм к передней и задней раме, а затем прикрепите:
Предварительный фильтр с активированным углем. Лучше всего подходит для 16x25: 12-18 долларов или
Дышащая ткань, которая прикрепляется к крючкам-липучкам -или-

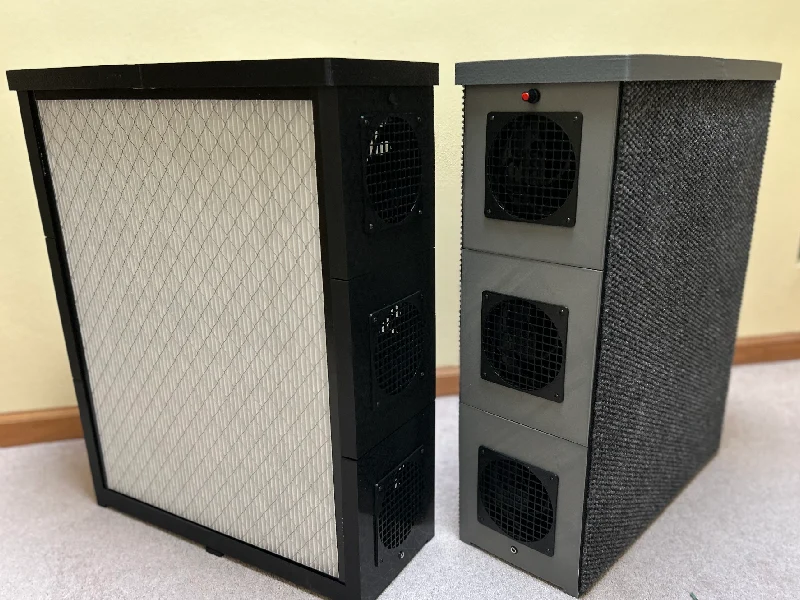

Дешевый полиэстеровый ковер для дома и улицы (без подложки) (фото выше) 5 долларов.

Итого: ~95-125$

Распечатать список:

(5) — Ребра жесткости
(4) — Разъемы панели
(2) — Основания (одна с разъемом питания и одна без отверстия)
(2) — Центральные панели
(2) — Верхние панели. Распечатайте один с отверстием и один без отверстия, если используете контроллер вентилятора. Если нет, напечатайте два без отверстий.
(6) — Грили с вентилятором
(2*) — Заглушки отверстий. Если на всех панелях имеются отверстия для разъема питания или контроллера вентилятора, закройте неиспользуемые отверстия заглушками соответствующего размера. Я напечатал свой из ТПУ.
(1*) — втулка диаметром 12,2 мм, если необходимо для усиления разъема питания внутри стены. Возможно, потребуется отрегулировать диаметр отверстия.

*Необязательно

Конструкция относительно проста. Детали соединяются печатными соединителями и ребрами жесткости. В качестве клея я использовал клей CA с активатором. Мой процесс (подробности смотрите на фото):

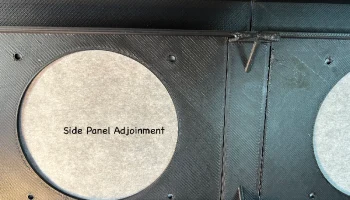

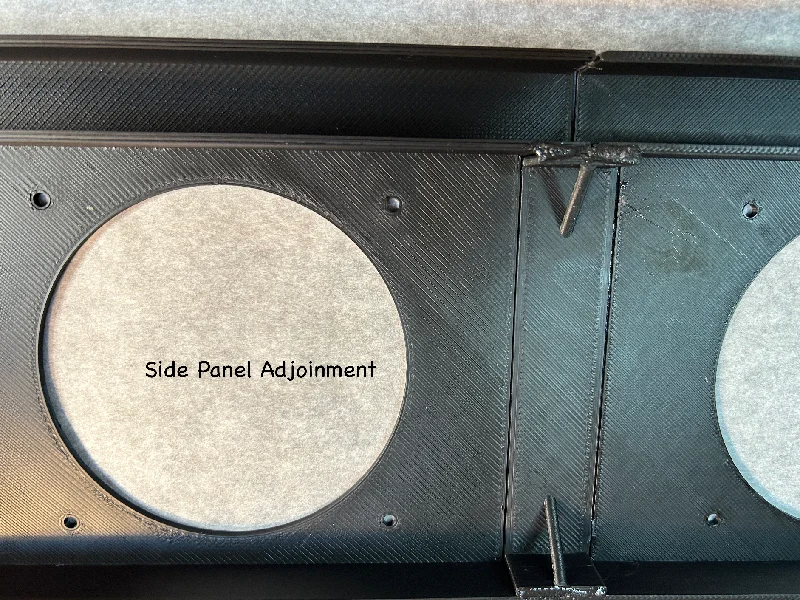

Соедините о��ну сторону панелей (верхнюю, центральную, нижнюю), а затем другую с помощью соединителей панелей и клея. Разъемы могут плотно прилегать. Может потребоваться компенсация «слоновьей лапы» и/или удаление заусенцев с краев.

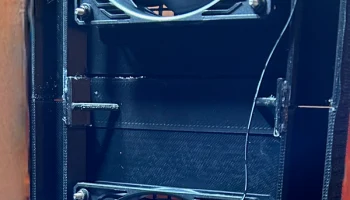

Соедините базы. Выровняйте основания и отцентрируйте опору основания под швом и приклейте. Затем приклейте три ребра жесткости в углубления на основании. (Примечание. Отступы не совпадают идеально, но ребра жесткости должны входить в них.)
Установите решетки вентиляторов, вентиляторы, разъем питания и блок управления вентилятором.
Используйте угловые отверстия по бокам разъемов панели для прокладки кабелей.

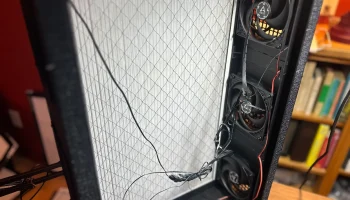

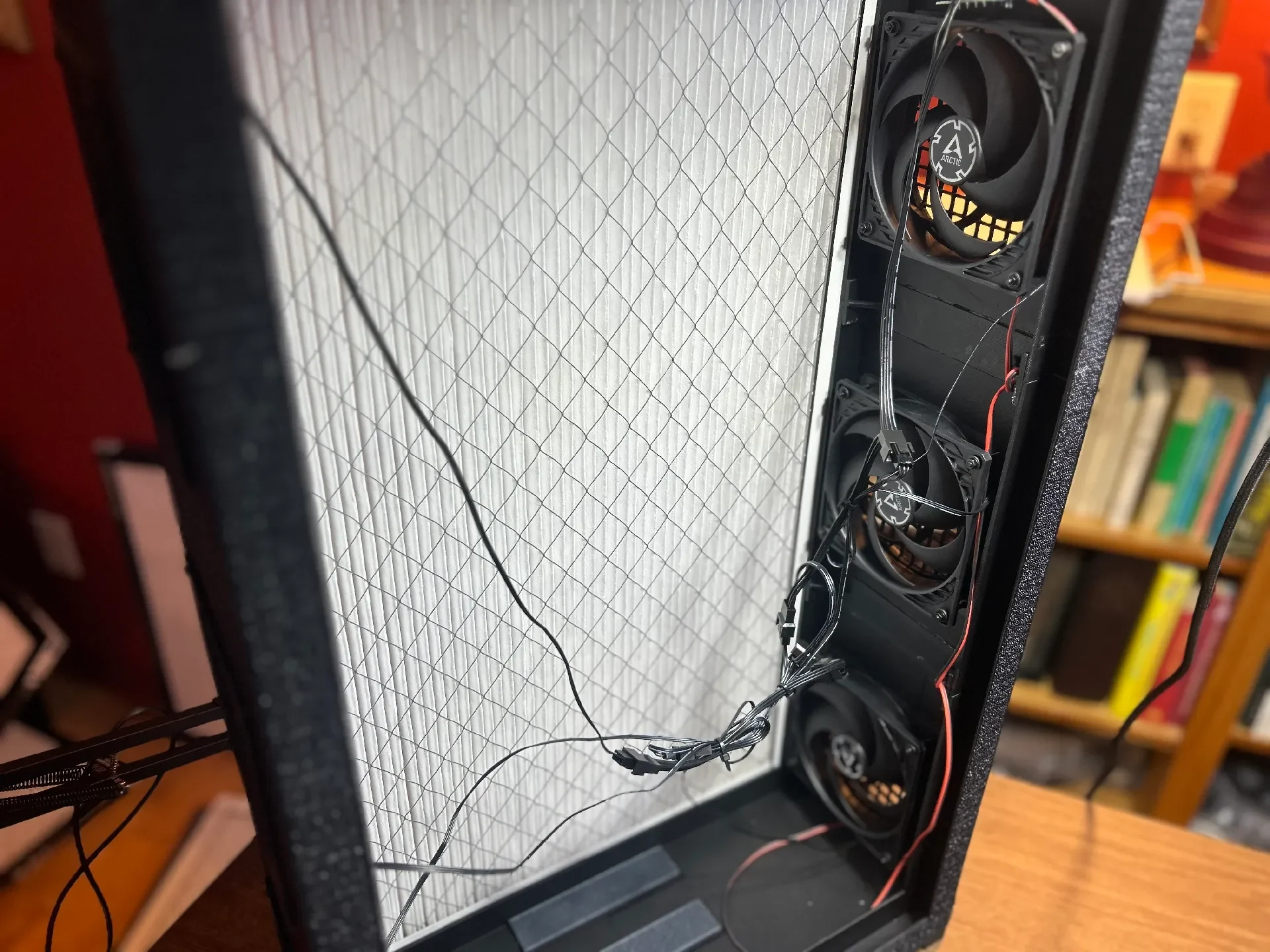

Прикрепите вентиляторы к ремням безопасности. Снимите разъем на конце жгута проводов вентилятора, зачистите провода (+) и (-). Подсоедините провода (+) и (-) к соответствующей части контроллера вентилятора.
Подсоедините разъем питания с проводами (+) и (-) от разъема питания к контроллеру вентилятора.

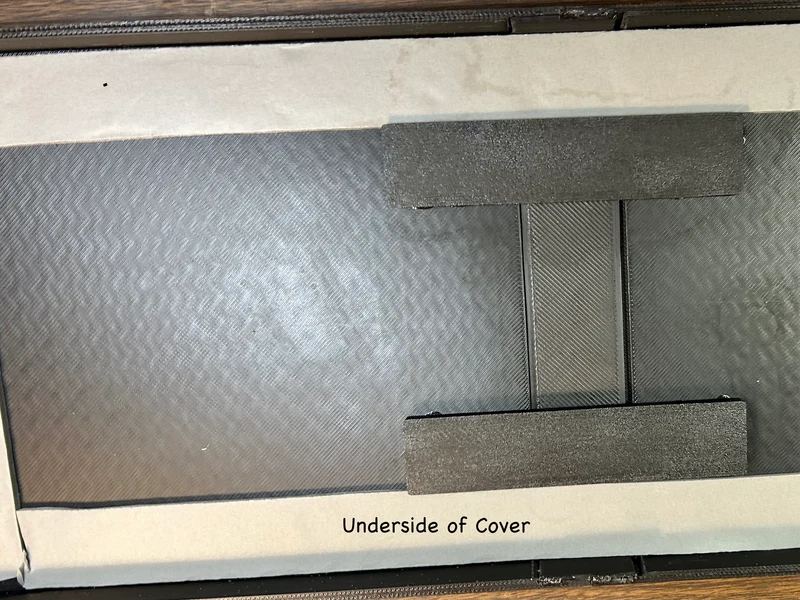

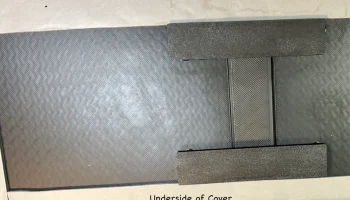

Соедините две половины верхней крышки центральным соединителем и укрепите двумя ребрами жесткости. Добавьте уплотнитель на внутреннюю часть чехла.
Установите фильтры.
