Корпус и винтовое основание датчика ESP8266 nodeMCU V2 +...

Нашёл этот корпус ESP8266 nodeMCU и захотел использовать его для своего система мониторинга уровня CO2 в доме.

Я добавил встроенный корпус для датчика CO2/температуры/влажности SCD40 (того же формата, что и SCD41) и винтовое основание для удобного монтажа на стену с помощью винтов 3,5/4 мм.

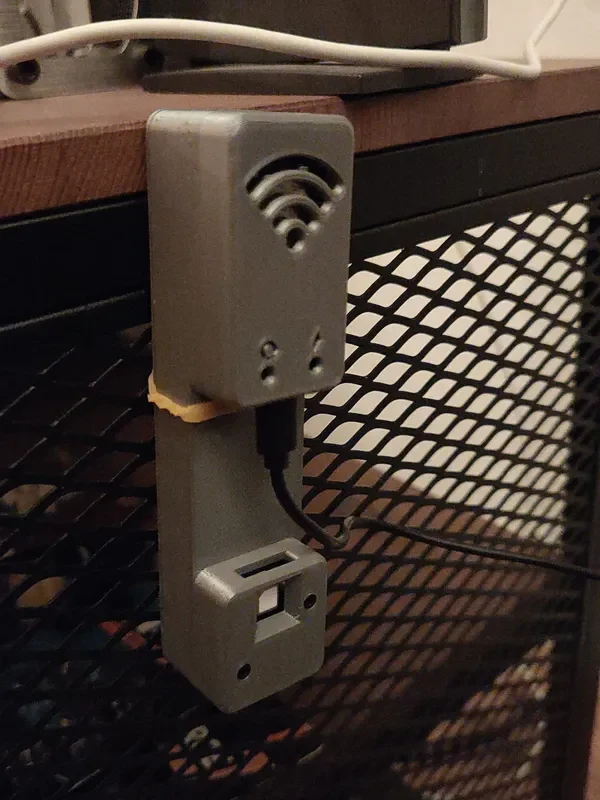

(да, на фото он закреплен на резинке. Мне еще нужно найти для него постоянное место :P ).
Все провода и разъемы DuPont находятся внутри корпуса и закреплены винтовым основанием.

Я также добавил в корпус nodeMCU второй разъем USB, поэтому его можно монтировать двумя способами.

Я сделал 2 версии. Один с датчиком непосредственно рядом с nodeMCU.
Я обнаружил, что нагрев Wi-Fi-модуля nodeMCU влияет на показания температуры датчика, поэтому я также сделал версию с расстоянием в 4 см между ними, чтобы избежать этого.
В месте с большим потоком воздуха или на улице первая версия тоже подойдет.

Печать и сборка

Напечатайте «bottom» и «bottom_long» с опорами, чтобы получить красивую отделку внутри, и обязательно после этого удалите все опоры. В противном случае винтовое основание может не закрыться полностью.

Распечатайте остальные файлы внешней стороной на печатной платформе и без подставок.

Используйте винты M2x10 для сборки и винты 3,5/4 мм для крепления к любой поверхности.

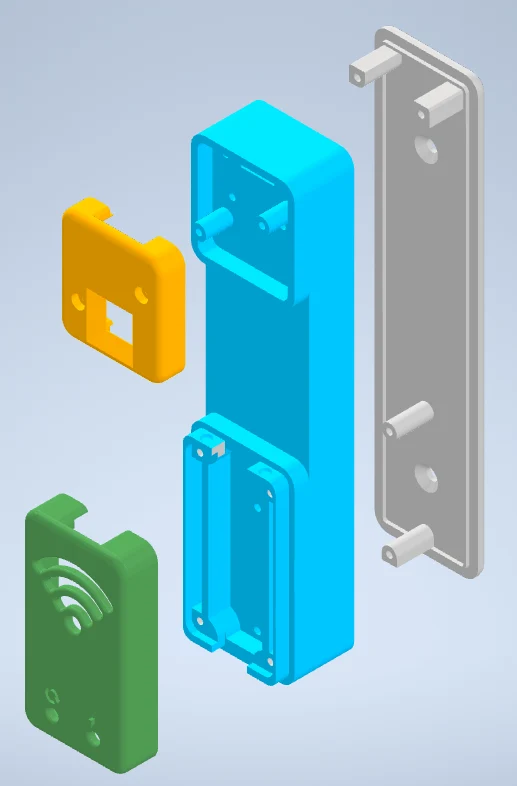

Сначала смонтируйте «базу», затем установите nodeMCU и датчик «снизу» и подключите все провода. Убедитесь, что датчик работает.
Затем прикрепите «низ» к «основанию» с помощью винтов M2x10.
Наконец, прикрепите «sensor_top» к «основанию» и нажмите «top» на nodeMCU.
