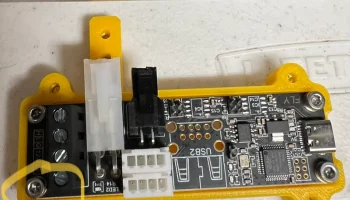

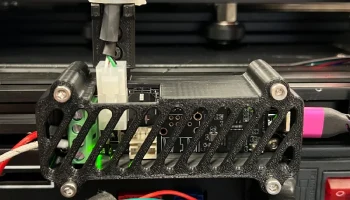

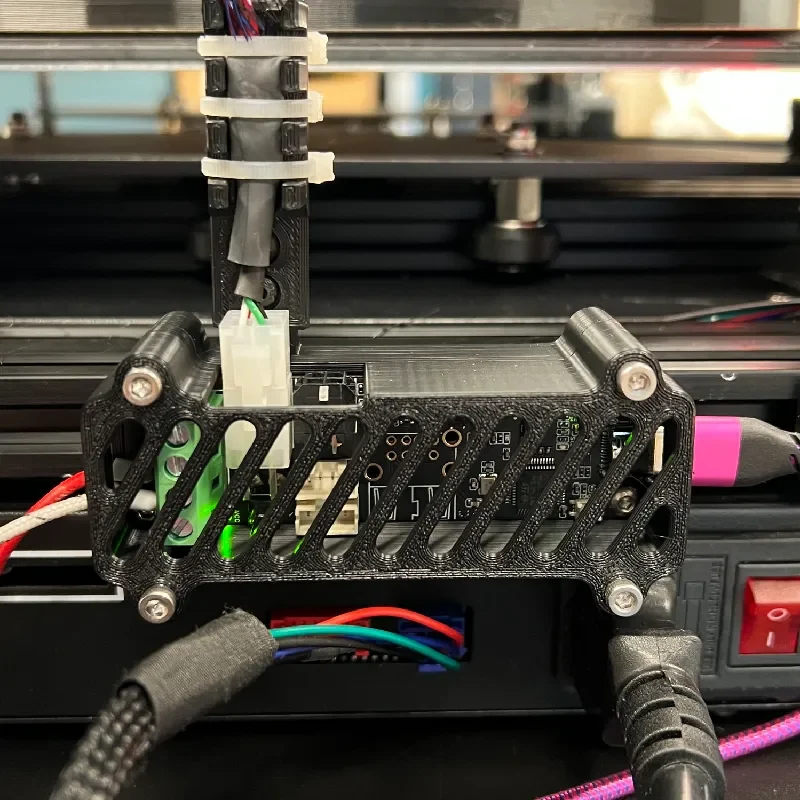

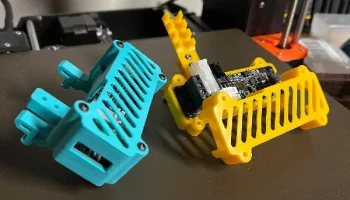

Я сделал эту модель, чтобы можно было установить BTT u2C на мой клипер Любубический Хирон. Однако это будет работать практически с чем угодно. Сейчас он у меня установлен на Chiron, модифицированном VzBot, ratrig Vcore 3.1 и Voron 2.4.

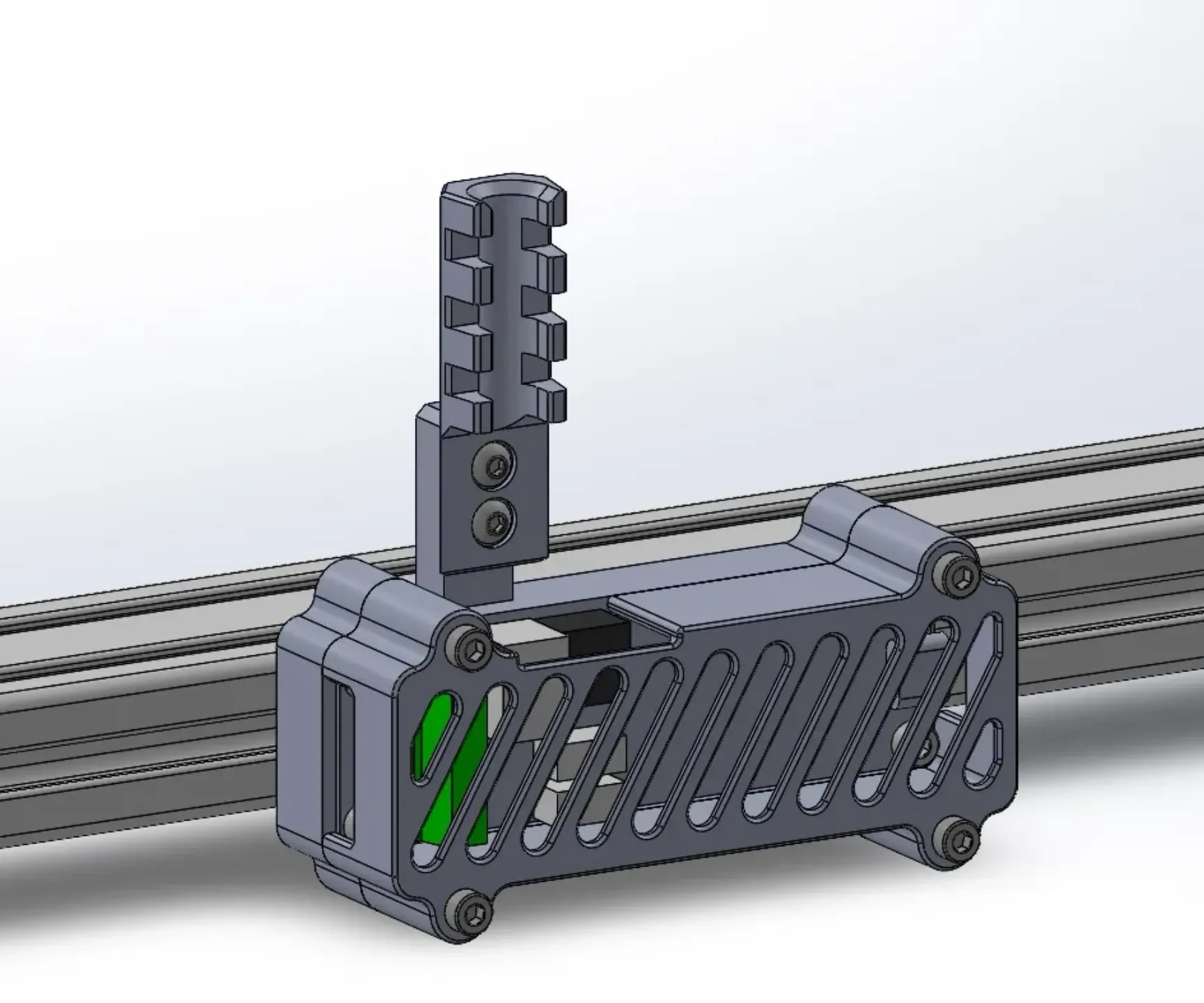

Для крепления к любому профиле используются 2 винта сзади, или вы можете прикрепить его к панели с помощью ленты VHB. Файлы STL уже повернуты в нужное положение. Если вы решите использовать компенсатор натяжения, его диаметр ограничен кабелем менее 8 мм.
--Верхняя крышка с надписью U2C предназначена для U2C 1.0, 2.0 и mellow UTOC-1.

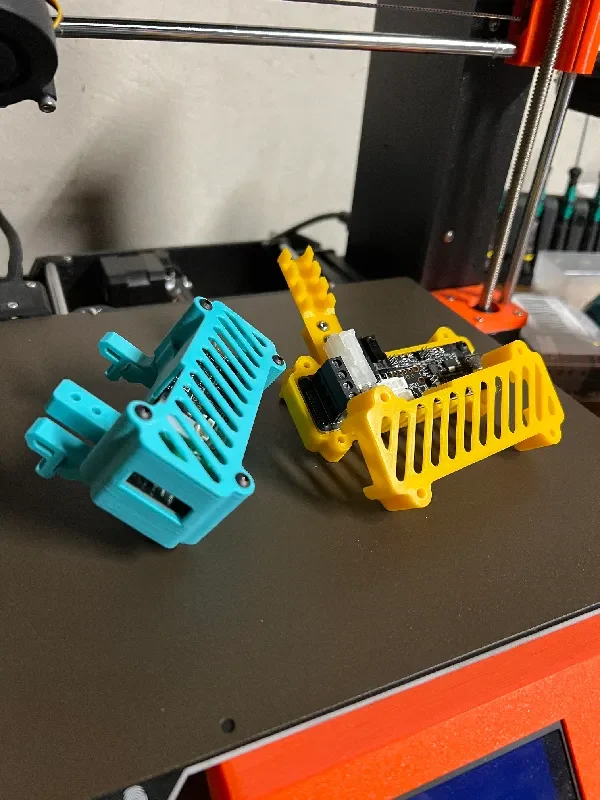

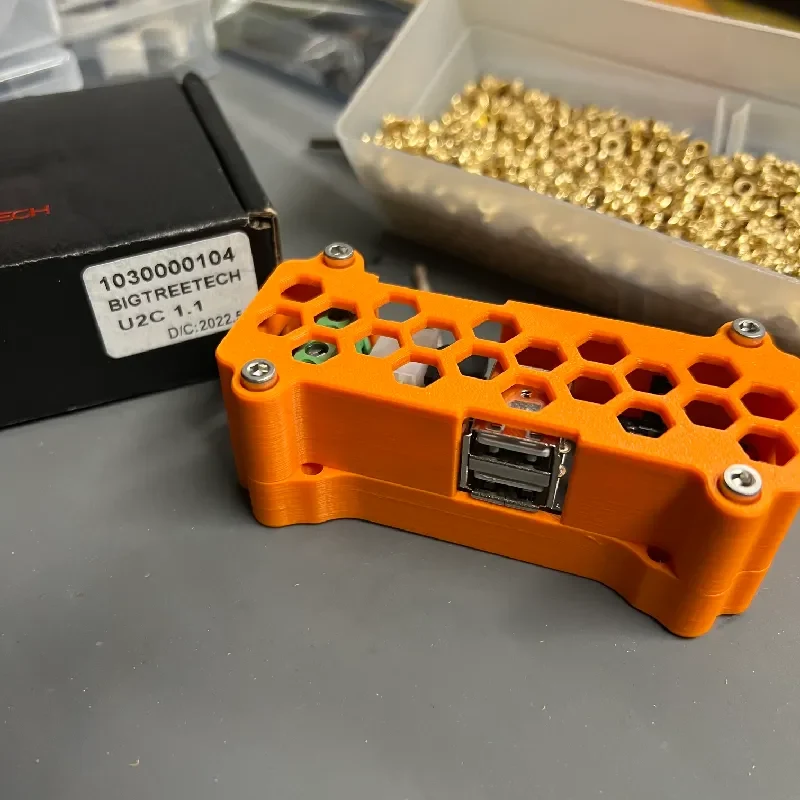

--Верхняя крышка с надписью UTOC предназначена для U2C 1.1, 2.1 и мягкого UTOC-3 с б��льшим двойным разъемом USB.

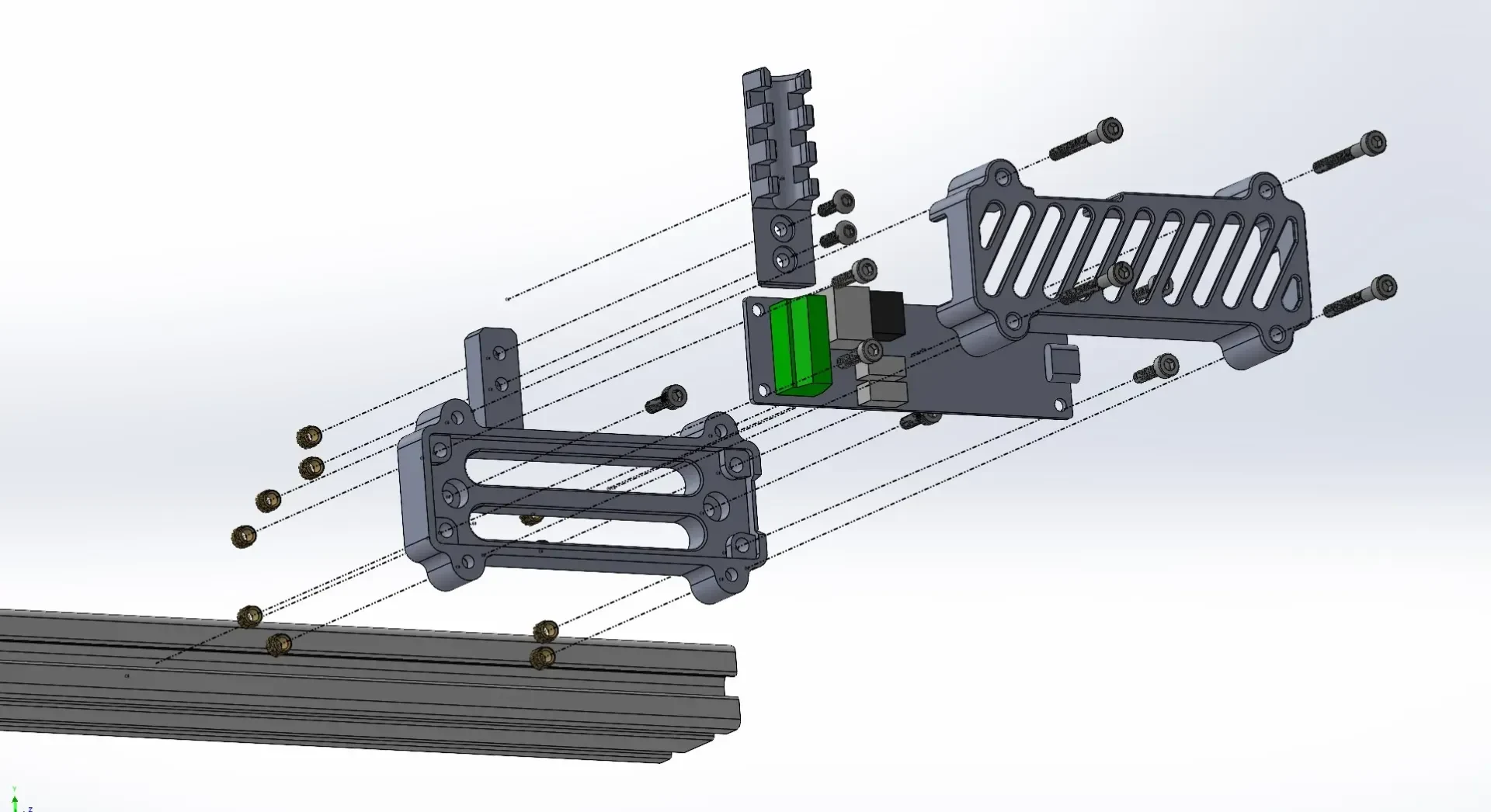

Крепеж Бом:
******************
10 термофиксируемых вставок QTY-M3x5mmODx4mmL, которые используются в конструкциях из ворона (8, если не используется компенсатор натяжения)
2 шт.- M3x10 мм BHCS для снятия натяжения
4 шт.-M3x25 мм BHCS или SHCS для верхней крышки.
4QTY-M3x12 мм BHCS или SHCS для крепления U2C к корпусу. (используйте 3 винта, если вам нужен зазор для проводов входной клеммы 12-24 В)
2 шт. M3x10 ммL SHCS и Т-образные гайки 2020 г. или вкатанные гайки для крепления к направляющей

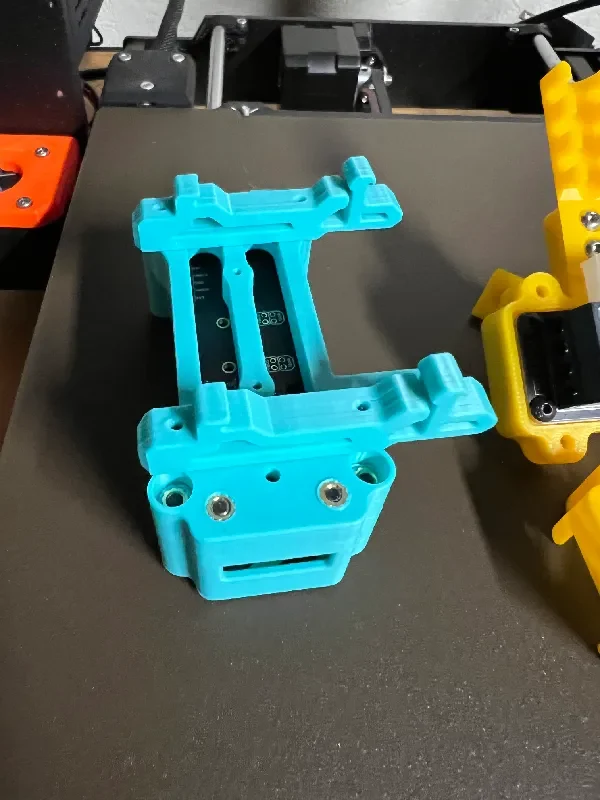

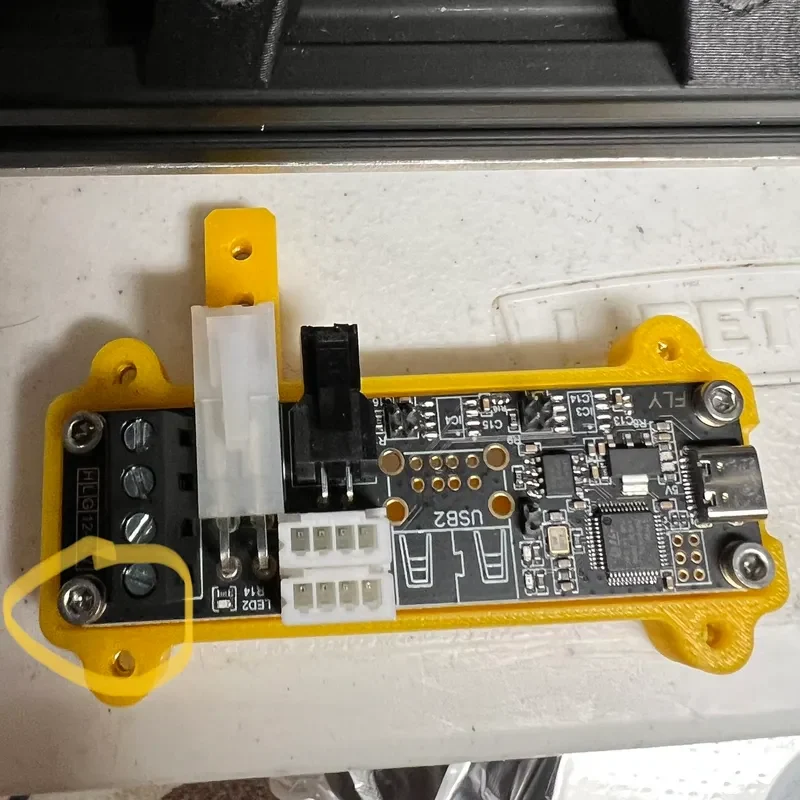

Перед креплением U2C корпус необходимо установить на профиль.

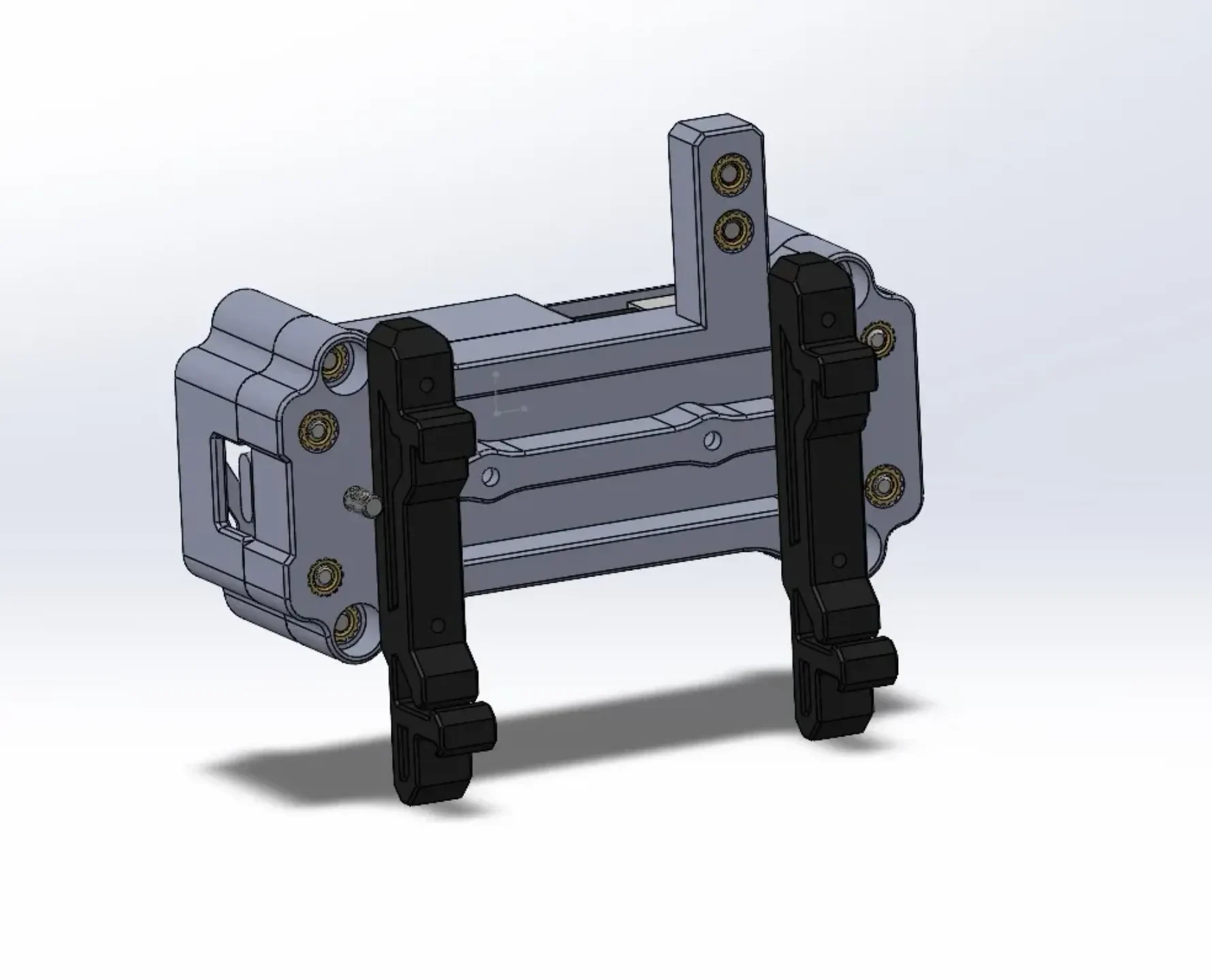

Если вы хотите установить его на DIN-рейку, используйте din-крепления от voron Trident и закрепите саморезами M2x10. Можно использовать 2 зажима для параллельного крепления или 1 зажим для крепления перпендикулярно направляющим.
Спасибо, что посмотрели.
**********************
Инструкции по печати:
Печать с высотой слоя 0,2 мм и соплом 0,4, 3 периметра с заполнением 40 %. Файлы STL уже должны быть в правильной ориентации.
***********************
--Обновление от 19 октября 2022 г.
Успешно протестирована версия с креплением DIN.
Я обнаружил, что жертвенные слои приносили больше проблем, чем пользы. Я удалил их, а также предыдущие версии, которые не поддерживали крепление DIN, поэтому у меня меньше файлов для управления. Увеличена глубина вставок термофиксации до 4,2 мм, чтобы им было легче сидеть заподлицо. Также для удобства добавлен STL для крепления VORON DIN. Я не разрабатывал крепление VORON DIN, оно было создано командой Voron и взято с сайта Trident GitHub. Я включил его сюда только для того, чтобы сэкономить ваше время от загрузки где-либо еще.
***********************
--Обновление от 2 апреля 2023 г.
--Обновлены все файлы STL до версии 4, удалены старые файлы STL.
(Файлы STEP и SW будут обновлены позже, они все еще R3)
--удалены строки описания и заголовка, которые больше не применимы
--Маунт:
--Добавлена функция «перекрестной перемычки» на цековке, позволяющая печатать без опор.
--немного уменьшен размер отверстия, чтобы обеспечить возможность использования перекрестного моста
— Ве��хняя крышка:
--Добавлена в версиях верхняя крышка, работающая с U2C 1.1, U2C 2.1 и UTOC-3, с большим двойным USB-блоком.
--Добавлена версия крышки с шестиугольным рисунком.
--Увеличена толщина верхней крышки и уменьшена ширина прорезей для большей прочности.
************************
