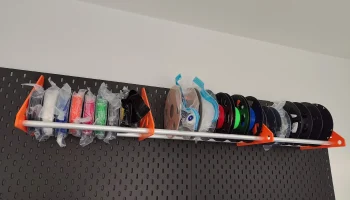

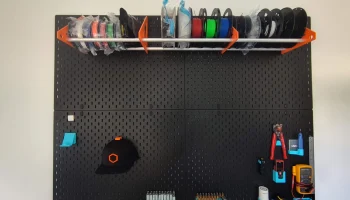

Кронштейн для стойки из нити Skadis

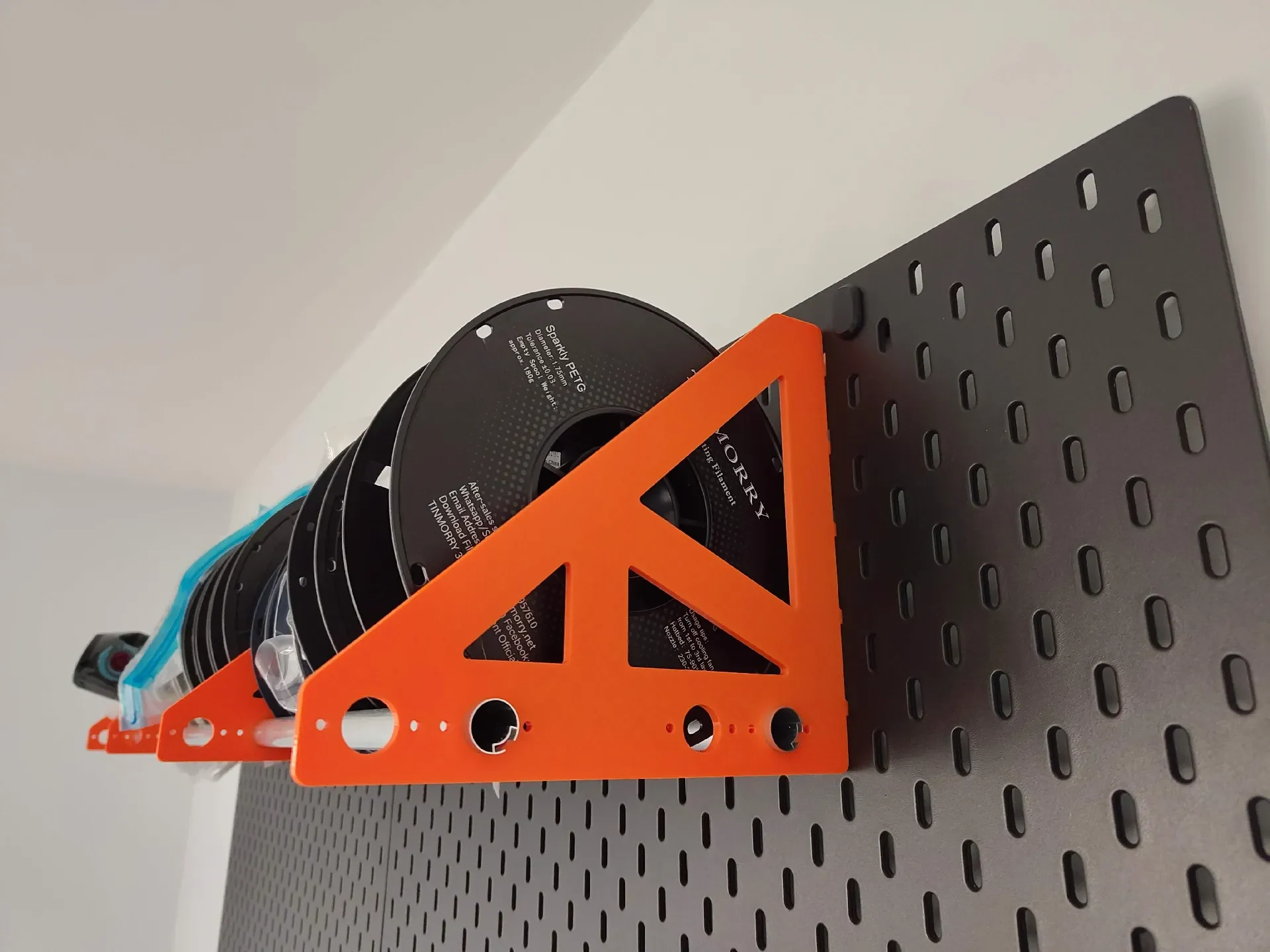

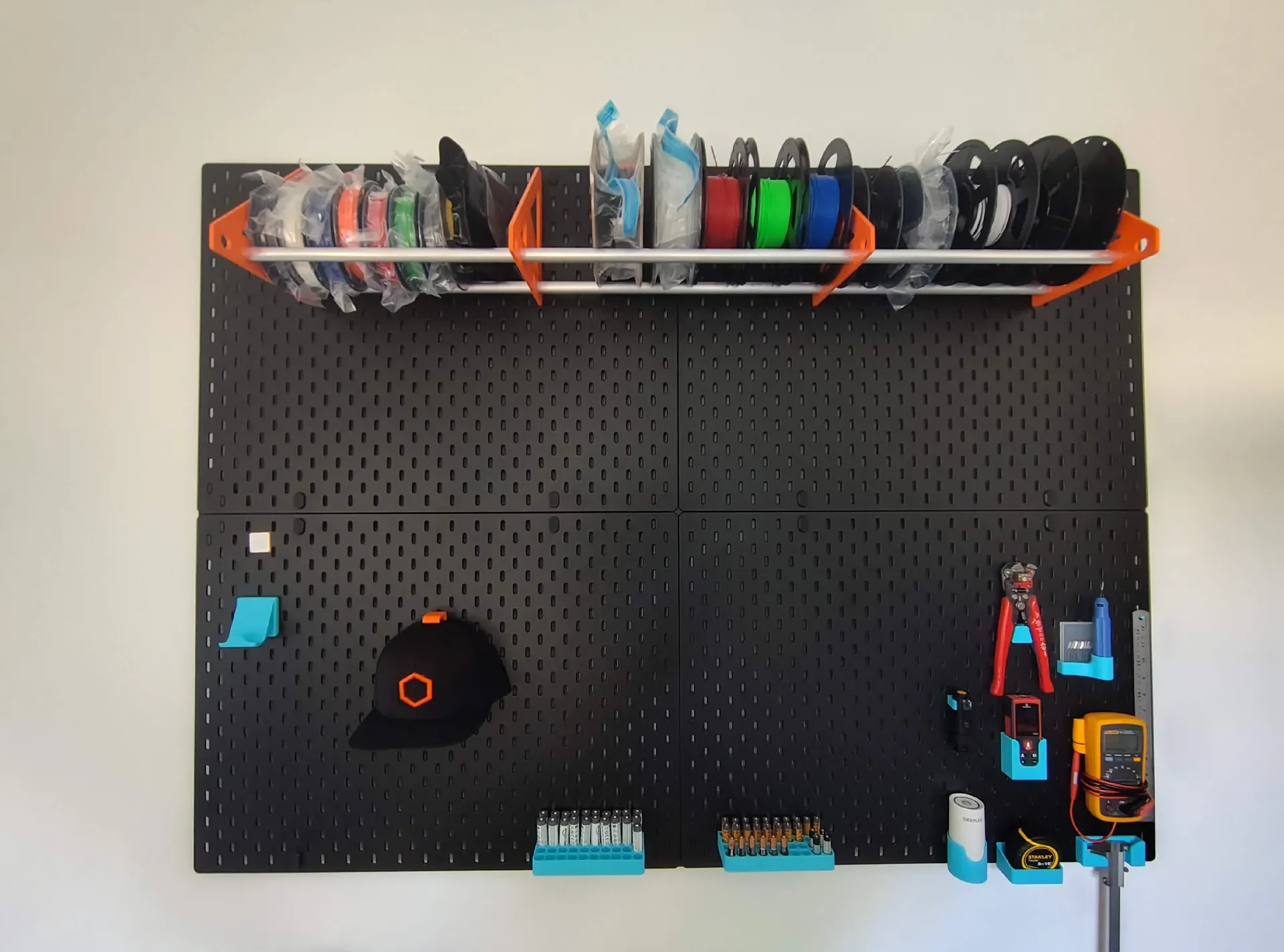

Черпая вдохновение из системы хранения нити RepRack, я разработал кронштейн для перфорированных досок Ikea Skadis.

Кронштейн был специально разработан с учетом размеров печатной платформы Prusa MK3/MK4/Core One.

Вмещает катушки с нитями по 250 г, 500 г и 1 кг.

Я напечатал кронштейны из Sunlu PETG (Солнечный оранжевый), используя структурный профиль печати с 4 периметрами и заполнением 20%.

Каждый кронштейн весит ~75 г.

Никаких опор не требуется.

Я рекомендую печатать из PETG или более прочного. Я не рекомендую печатать это с использованием PLA.

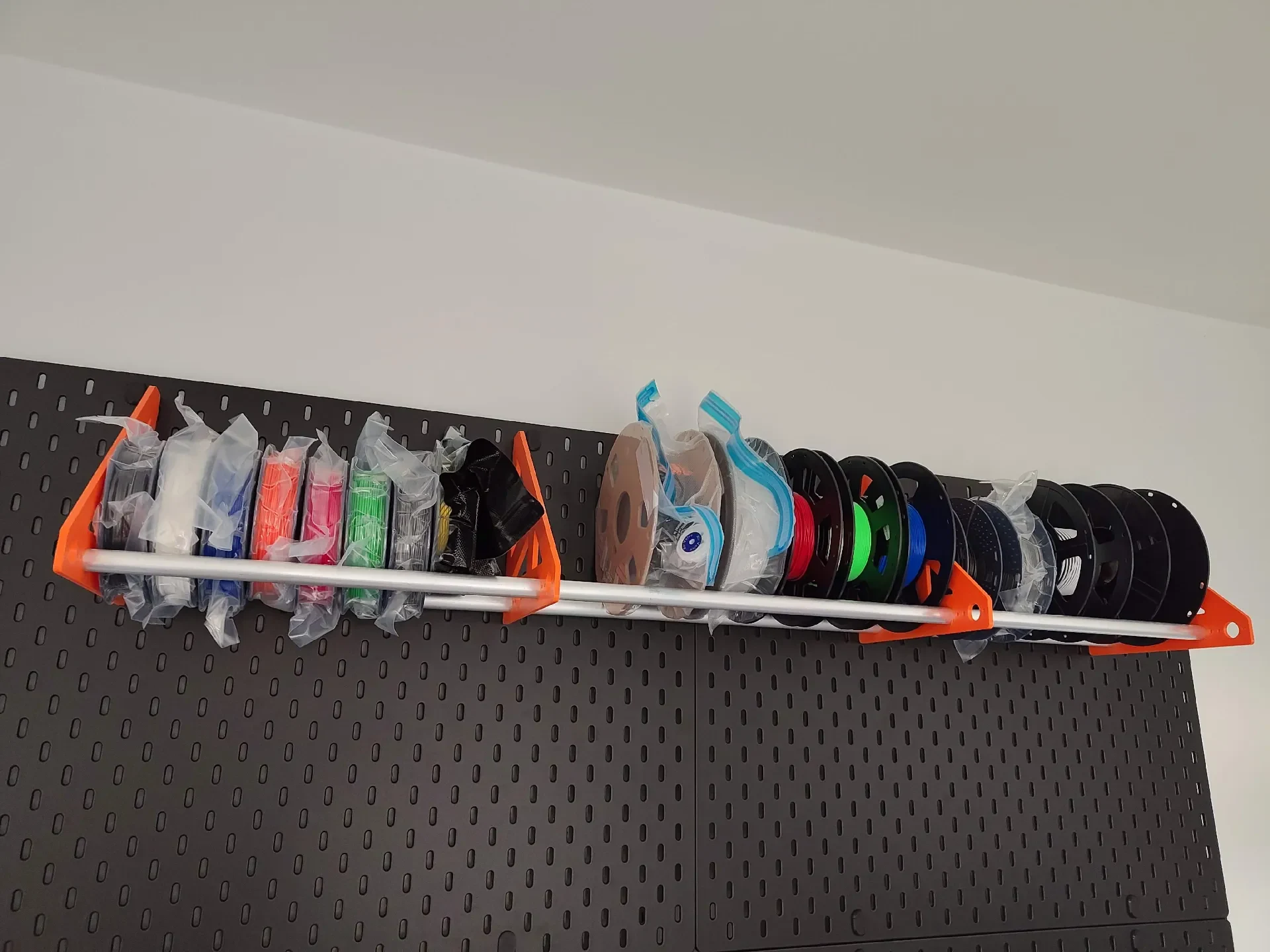

Я сконструировал этот кронштейн для некоторых имеющихся у меня алюминиевых трубок для рулонных штор диаметром 18 мм, но я делаю различные варианты, чтобы вы могли подогнать их под свой собственный диаметр стержней или любой другой вариант:

Оригинальный САПР OnShape здесь: cad.onshape.com/documents/9c0a1a76598dd980e2451291/w/f0aad03c06f8394 329890501/e/c8ef030624e17dcd9b41aa84?renderMode=0&uiState=6ab926098b109c5782457dd6

Я загрузил файл STEP на эту страницу модели.

Я также загрузил файл проекта PrusaSlicer 3.0 3MF, который включает в себя «пустой» кронштейн с цилиндрическими отрицательными объемами. Вы можете изменить диаметр отрицательных объемов непосредственно в слайсере, чтобы создать отверстия для вашего конкретного диаметра стержня.

Отверстия меньшего размера позволяют повторно использовать аксессуары (например, зажимы для стержней) из системы RepRack.

Будьте разумны в отношении того, какой вес вы вешаете на них и на перфорированной доске. Вы несете ответственность за то, чтобы кронштейн и перфорированная панель были прочными!
