Чехол для паяльника Pinecil Pine64 с дополнительными эле...
Редактировать — я использую его уже шесть месяцев и у меня нет никакого желания менять дизайн. Это сработало очень хорошо! Мой Hakko не так эффективен с этим решением для небольших проектов.

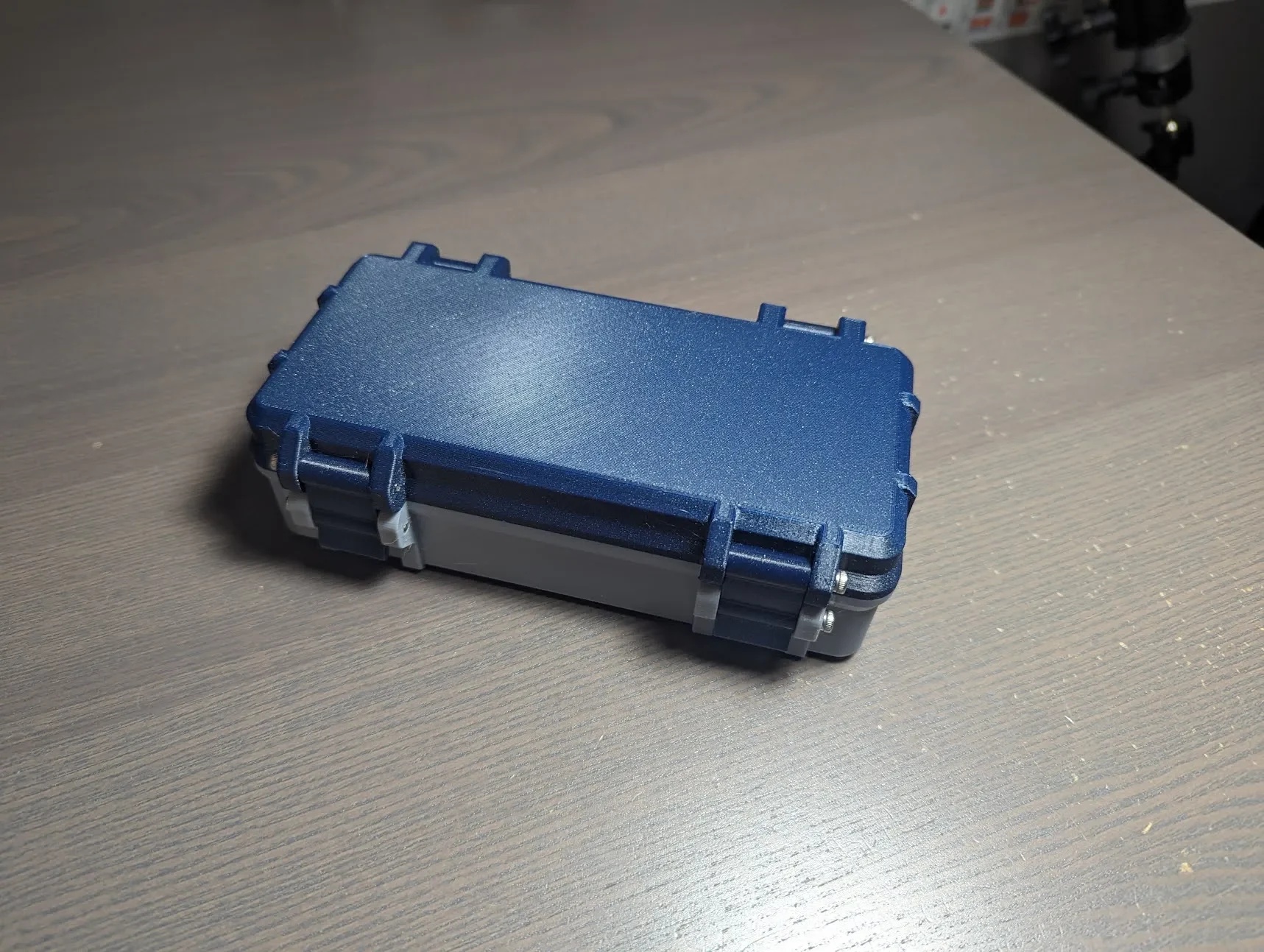

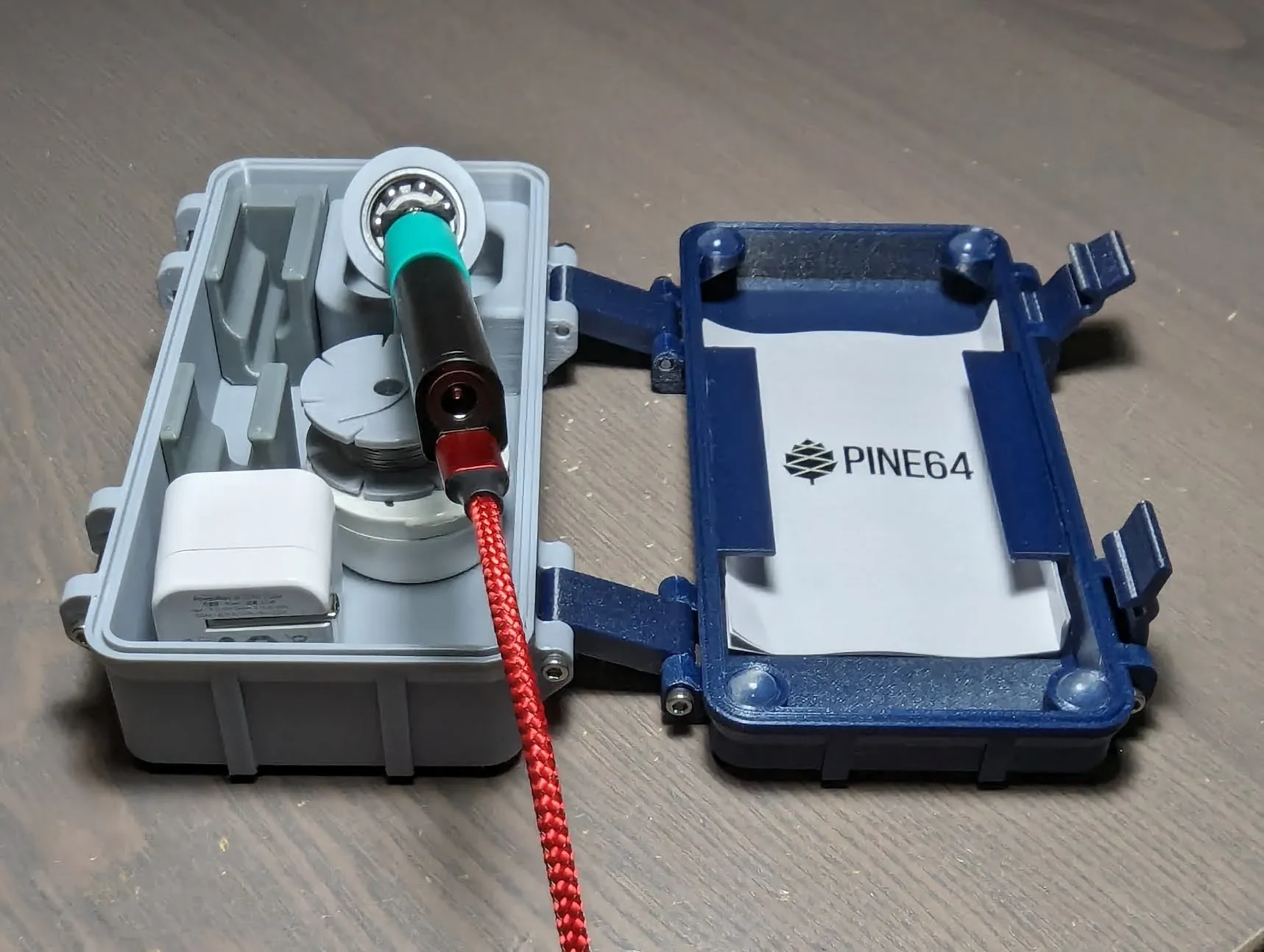

Это корпус Pinecil, который я разработал, используя исходный блок из параметрического блока @Whity. Я изменил петли, чтобы крышку можно было заворачивать и складывать под основной ящик, чтобы минимизировать пространство, которое она занимает на рабочей поверхности. На крышке также есть четыре резиновые ножки, поэтому держатель паяльника не скользит.
Резиновые бамперы диаметром 10 мм — https://www.amazon.com/gp/product/B00K6RZ9Q2/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&th=1
Корпус имеет два варианта, которые различаются на 10 мм. В более длинном футляре утюг удерживается целиком, а внизу остается место для другого наконечника (предложено по отзывам пользователей :)). Более короткий футляр удерживает утюг без насадки, что делает его более компактным (оригинальный дизайн).

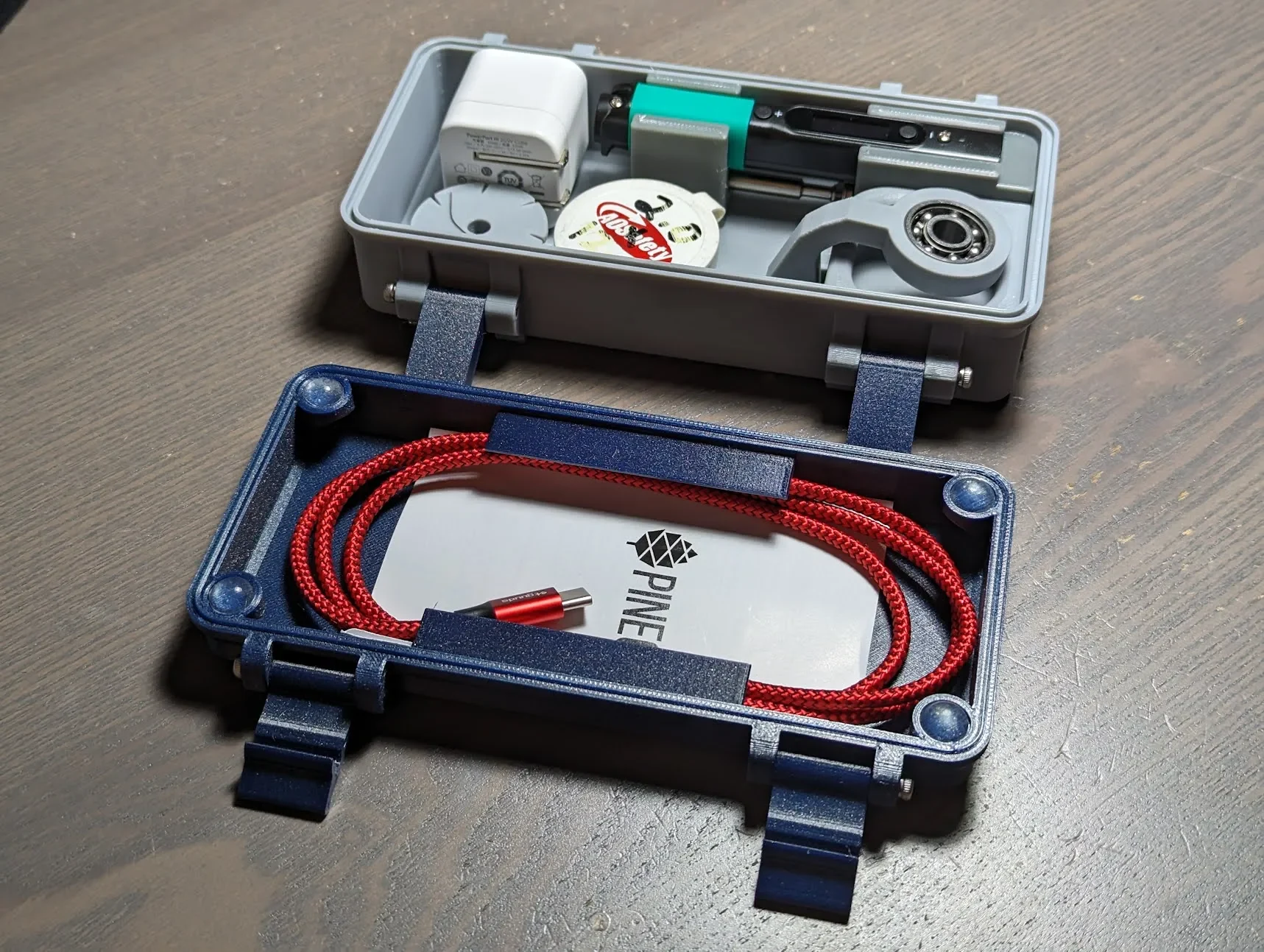

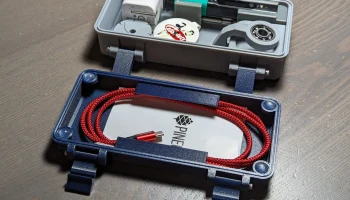

Крышка имеет несколько вариантов ниже. Простая конструкция крышки и одна с выступами, которые удерживают шнур. Распечатайте те, у которых есть внутренние опоры. Есть также отдельные петли для шнура, которые вы можете приклеить к простой крышке позже, если решите, что эта функция вам понадобится позже.
Для базы...
Существует держатель паяльника из ТПУ, который должен быть напечатан из ТПУ, чтобы он работал (нужен небольшой изгиб).

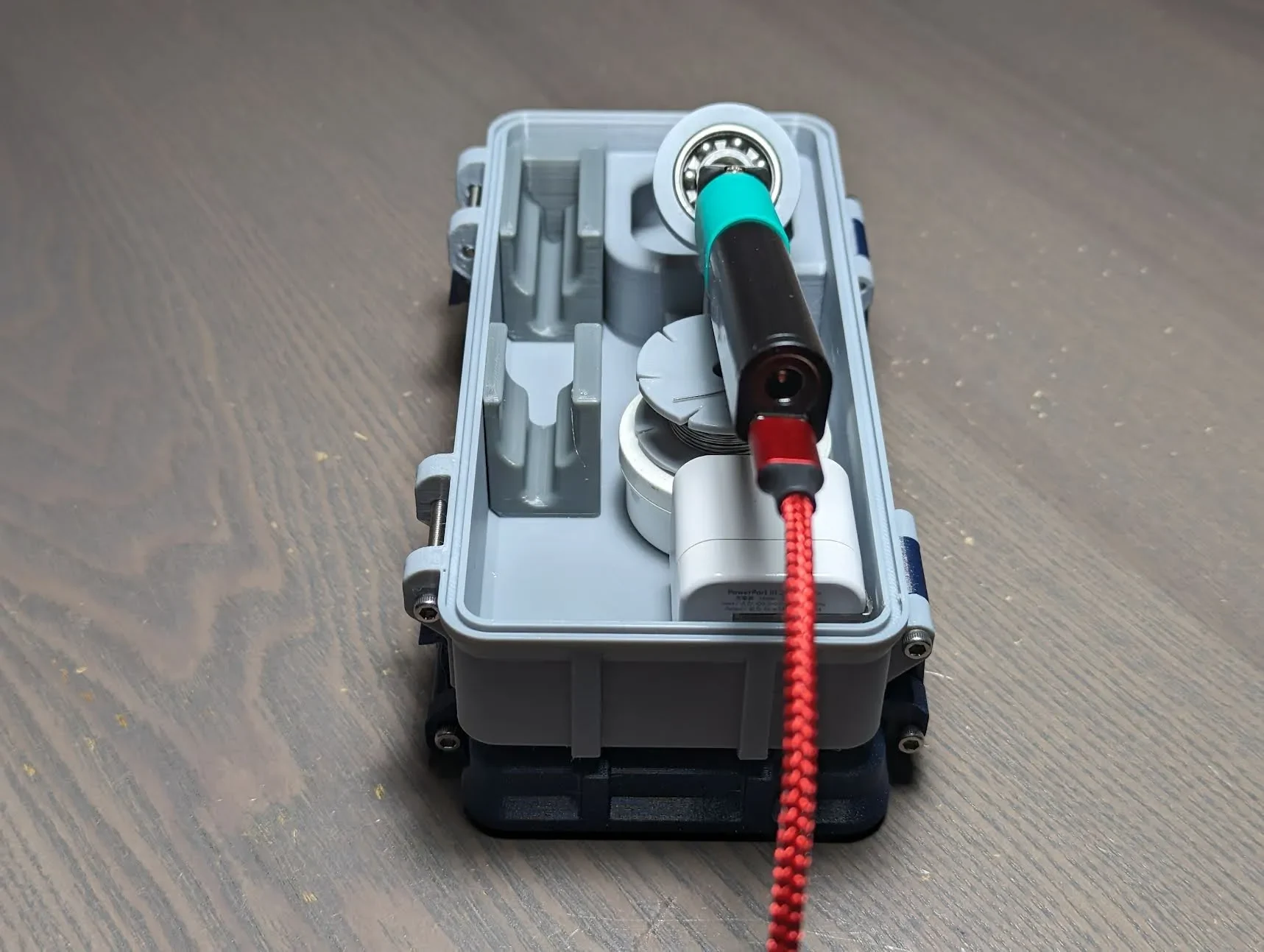

Также имеется держатель паяльника, в котором используется подшипник 608 (обычный подшипник для скейтборда, роликового конька, самоката) для терморазрыва, удерживающего утюг. Спасите старые коньки или купите их подешевле на Ebay/Amazon. Для этого не нужен high-end/новый. Я снял защиту подшипников, чтобы минимизировать теплопроводность, и очистил смазку горячей мыльной водой, чтобы она не нагревалась и не вытекала и не пахла. Этот рычаг расположен над латунно-медной губкой, что позволяет улавливать капли припоя.
Оба варианта, описанные выше, необходимо приклеить, чтобы разместить на основании. Нанесение нескольких капель клея CA на детали и небольшое количество клея CA на поверхность коробки отлично подходит для быстрой установки.
Необходимое оборудование:
(8) Самонарезающиеся винты M3 диаметром 30 мм.
(1) Винт M3 диаметром 20 мм для крепления держателя утюга.
