Параметрические полки для современного корпуса Gridfinity
Что это?
Спасибо Мэтью @unrepentantgeek за его великолепный современный кейс Gridfinity (MGC).

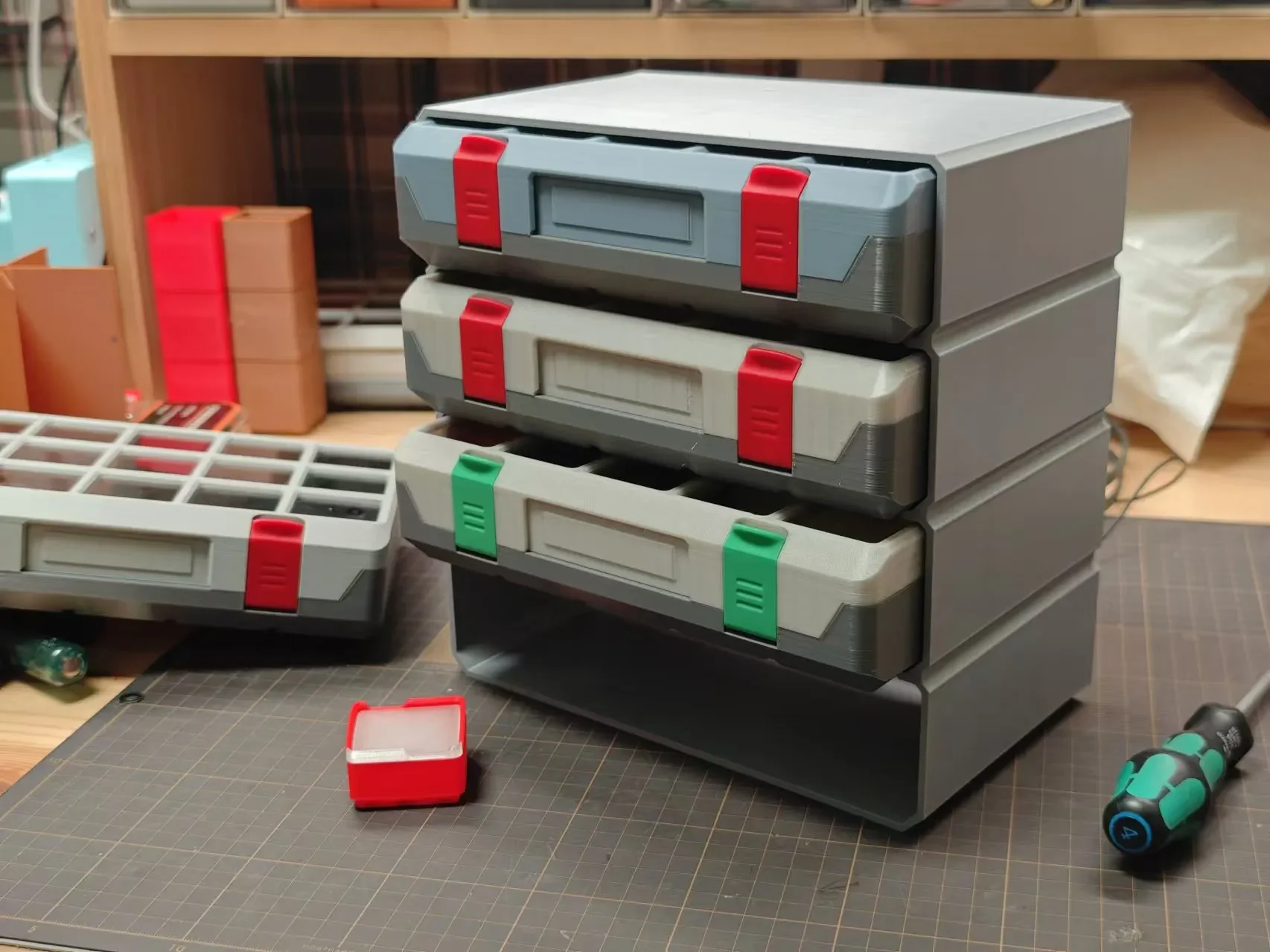

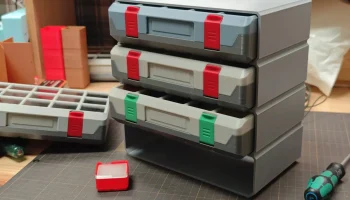

Я распечатал его в своем размере, в большом количестве. Вскоре я понимаю, что засунуть чехол под кнопку — проблема, и замечаю, что @Scale_RC_Ger_1156341 уже создал его, но он не соответствует моему индивидуальному размеру.

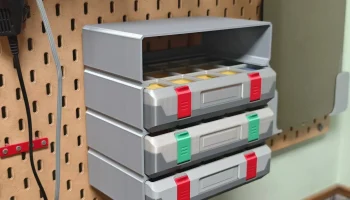

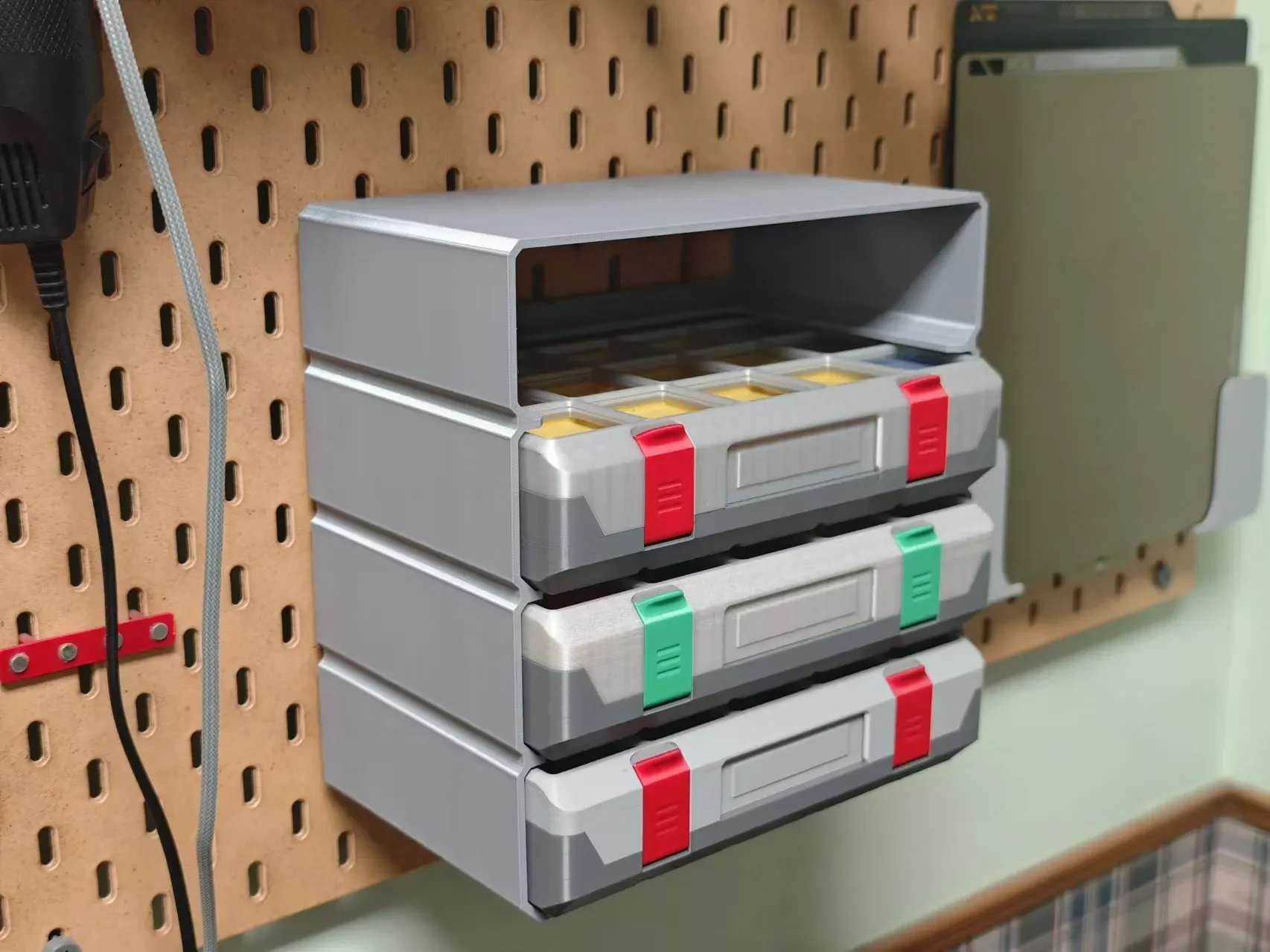

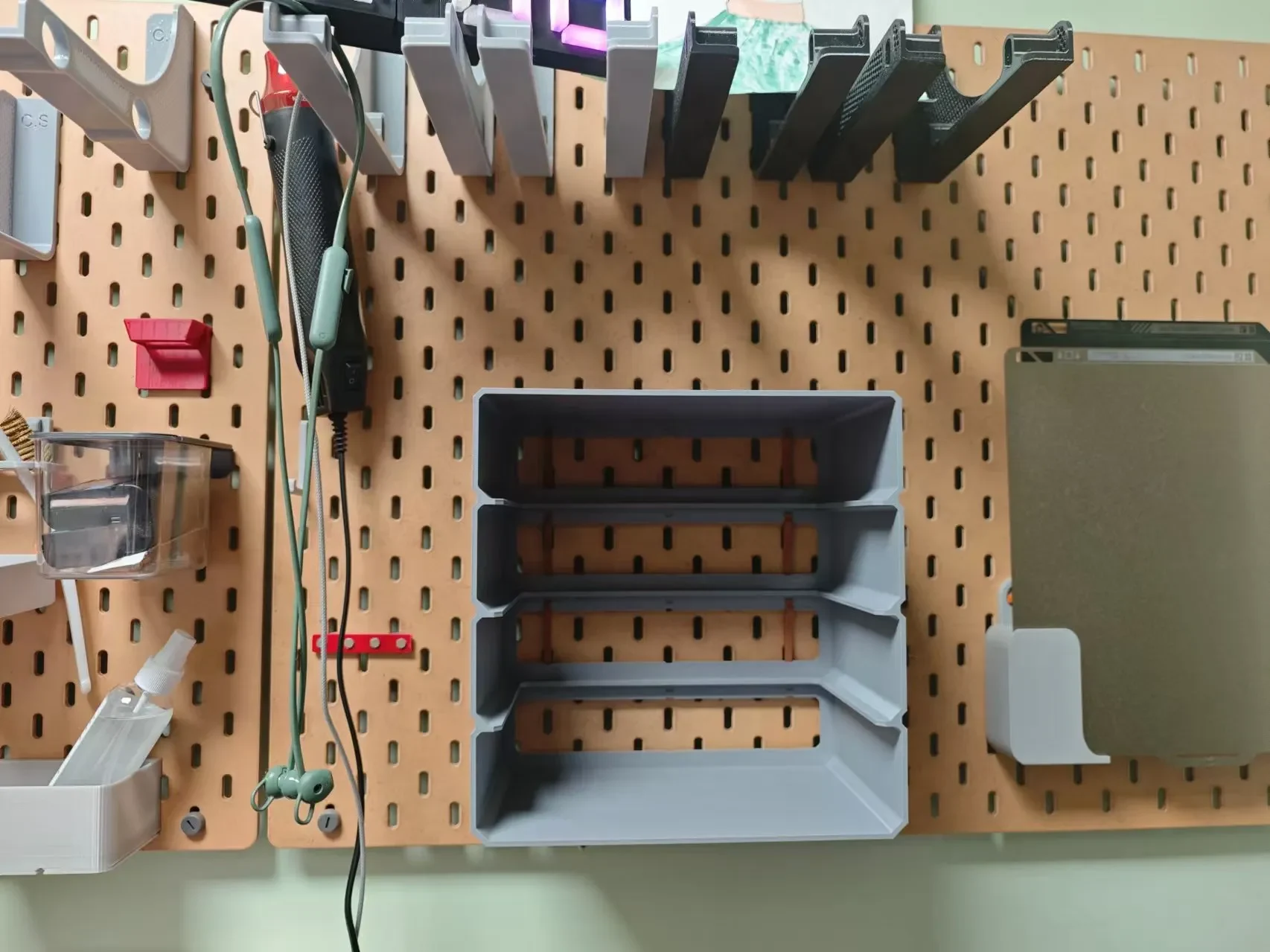

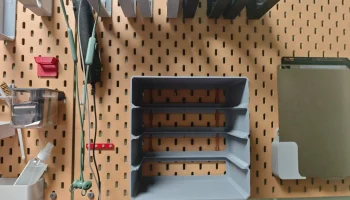

Поэтому я создаю параметрические полки, которые каждый может настроить по своему вкусу.
Как я могу его использовать?
Проверьте размер MGC, например: x: 5 y: 3 z: 6.
Определите, сколько слоев будет у полок, например 4 слоя.
Тогда он называется 5x3x6x4 для файла stl.
Проверьте, соответствуют ли существующие предварительно экспортированные файлы вашим требованиям.

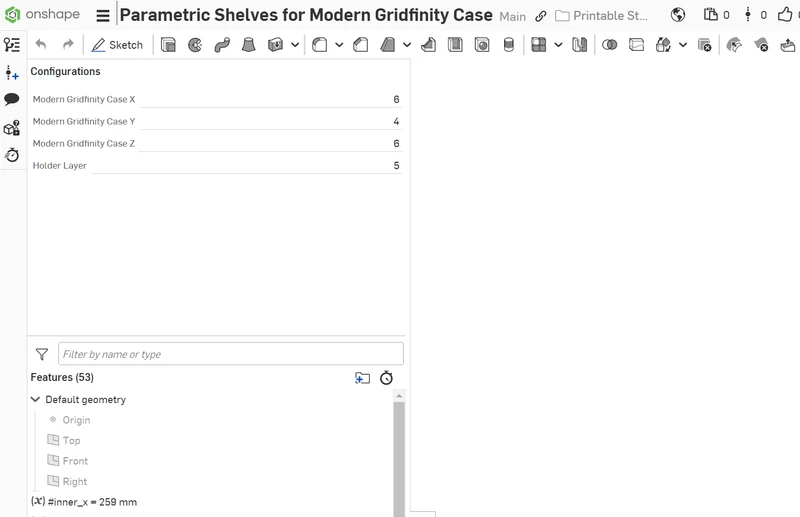

Если нет, ПЕРЕЙДИТЕ НА ссылку onshape, скопируйте и создайте собственную конфигурацию.

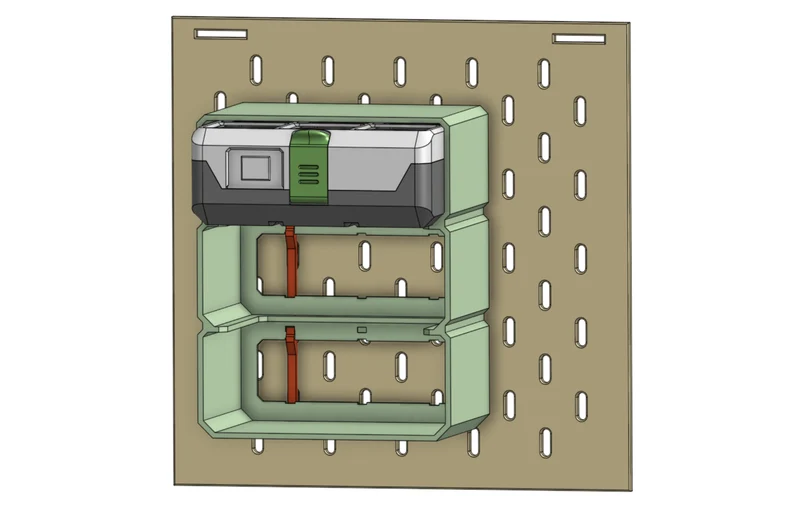

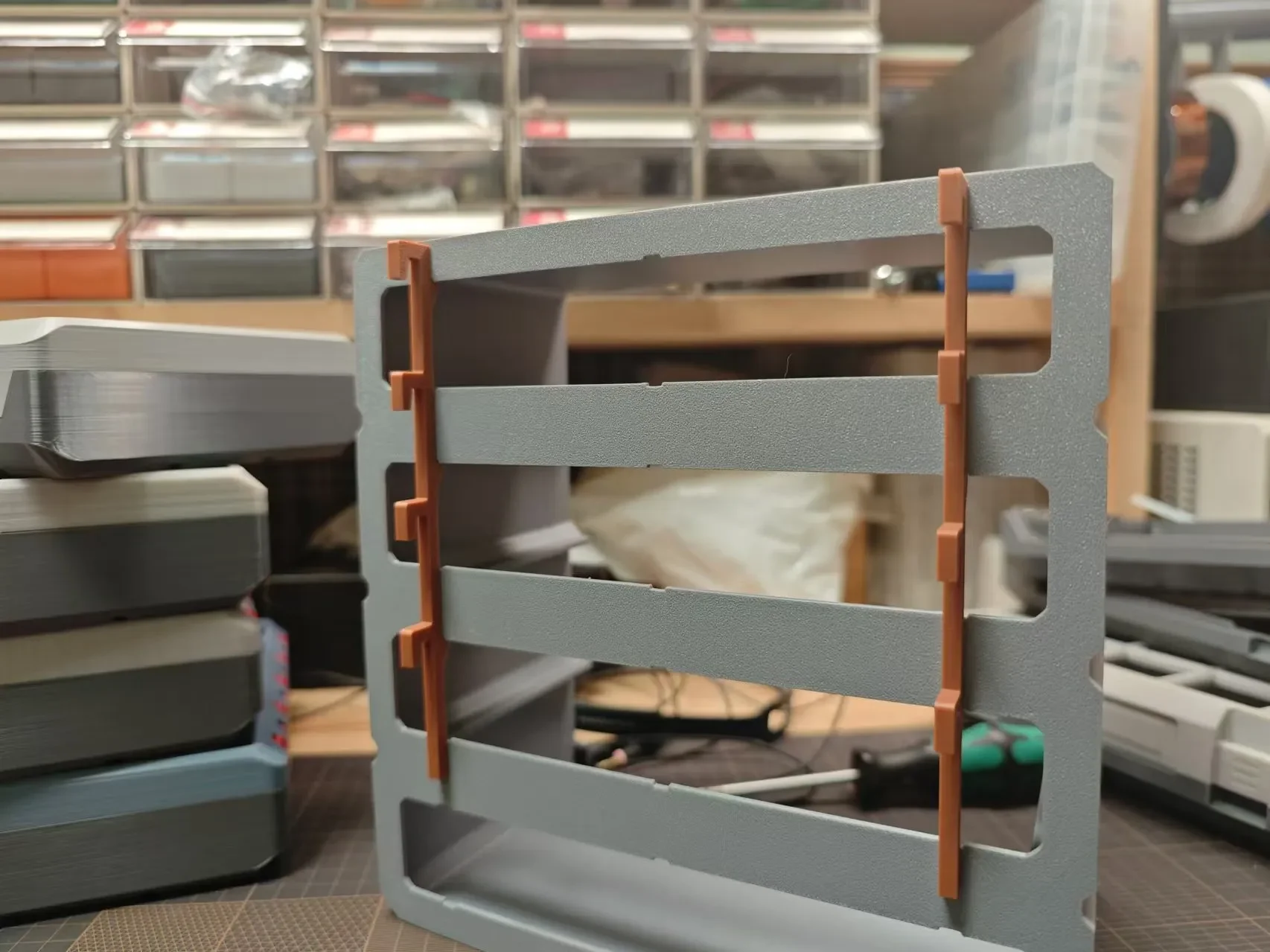

В комплект входит крючок Skadis, он имеет два узора, обычно вам понадобится только узор A, для некоторых случаев, например, конуса доски, вам может понадобиться узор B.
3 крючка одного типа для одной полки, за исключением MGC X шириной 2, нужно только 2 крючка
Дайте мне знать, если возникнут вопросы.
Удачной печати.
журнал изменений:
v1.0: первоначальный выпуск
