EuroGrid - объединение Gridfinity и Euroboxes для хранени..

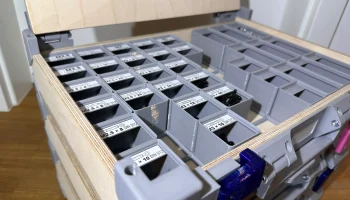

Я искал практичное решение для сортировки мелких деталей. Я уже довольно давно использую Gridfinity, а также евробоксы, которые хорошо зарекомендовали себя в моей повседневной работе. Мне показались интересными переходные решения между Gridfinity и Makpac или Sortimo, но они обычно не позволяют эффективно использовать пространство, а сами корпуса также довольно дороги. Полностью распечатанные коробки, например, доступные на Printables, часто довольно малы и требуют много времени и материалов для печати. Коробка Алекса Чаппелла меня очень вдохновила: концепция мне понравилась, но она несовместима с Gridfinity, а некоторые дизайнерские решения не соответствовали моим требованиям.
Поэтому я начал разрабатывать свой собственный дизайн. Целью было соединить Gridfinity и евробоксы напрямую, максимально упростить детали, напечатанные на 3D-принтере, и объединить их со стандартными материалами из хозяйственного магазина. Это снижает затраты и время печати, а запасные части можно легко получить в любое время. Я сознательно избегал использования покупных петель, чтобы обеспечить долгосрочную доступность компонентов по всему миру. Я считаю, что полностью напечатанные петли менее надежны в долгосрочной перспективе, поэтому в качестве осей я использую стандартные винты. Примерно после десяти основных и второстепенных итераций я достаточно удовлетворен, чтобы сделать проект доступным здесь.
ключевые особенности:

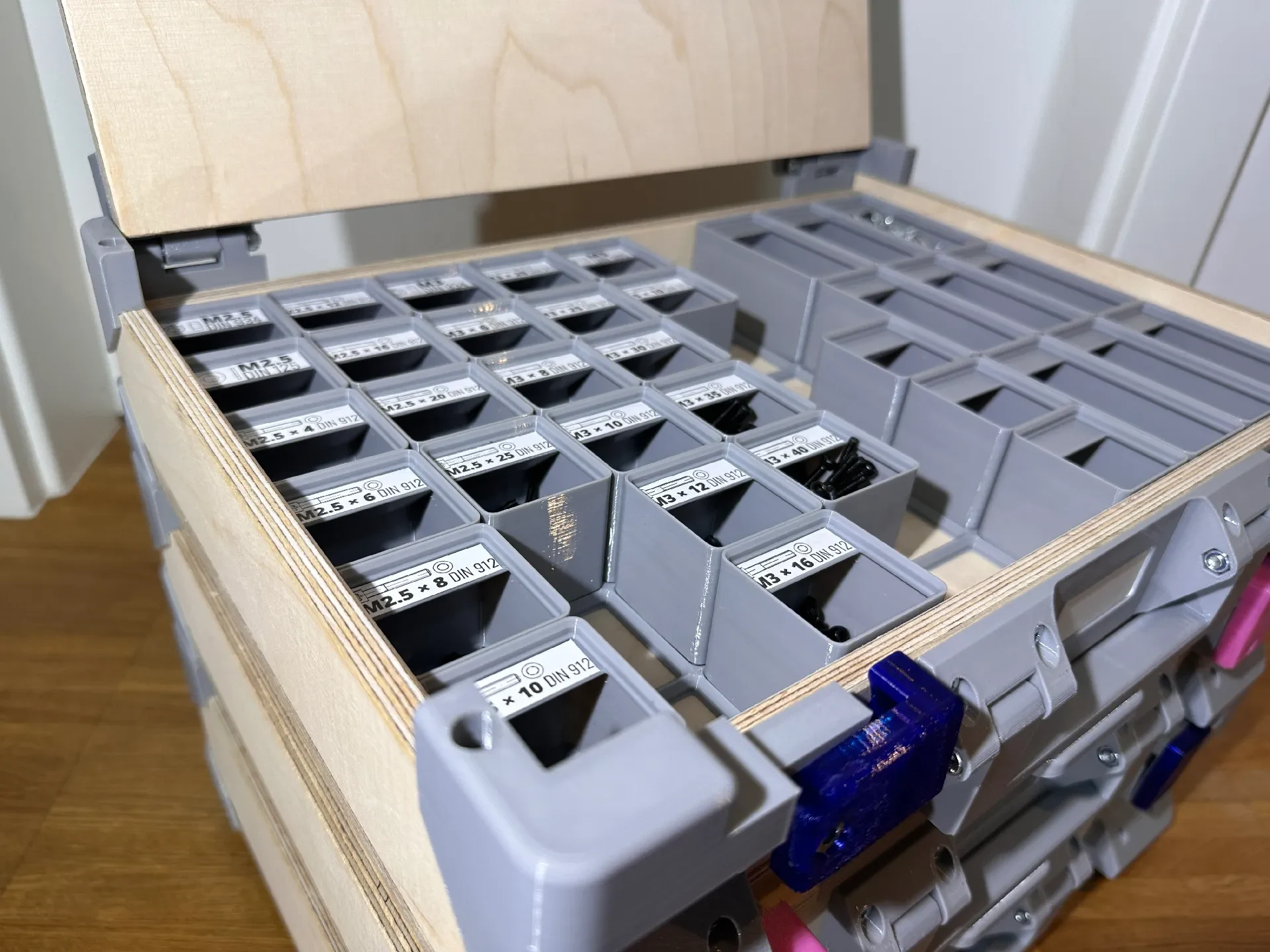

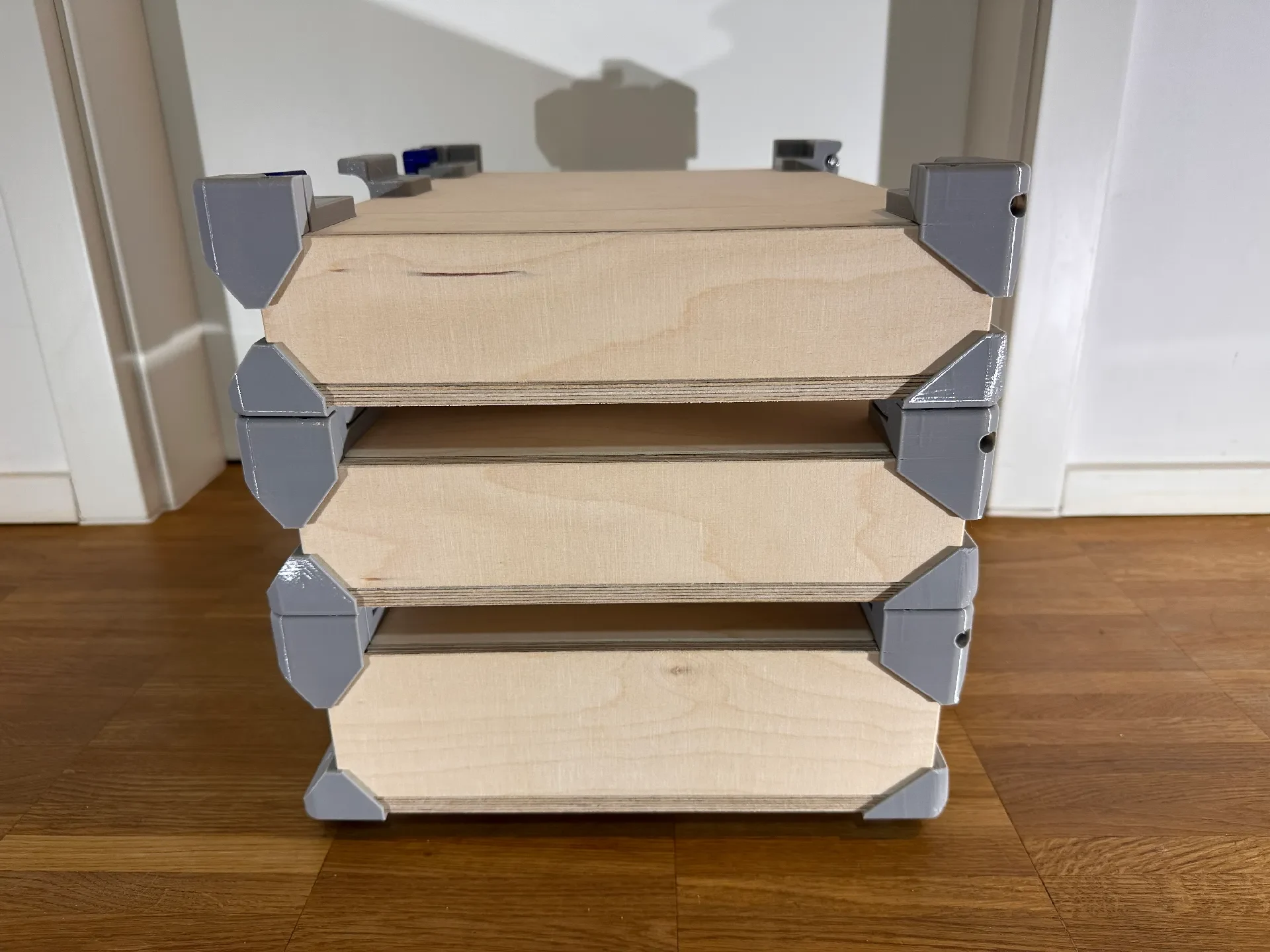

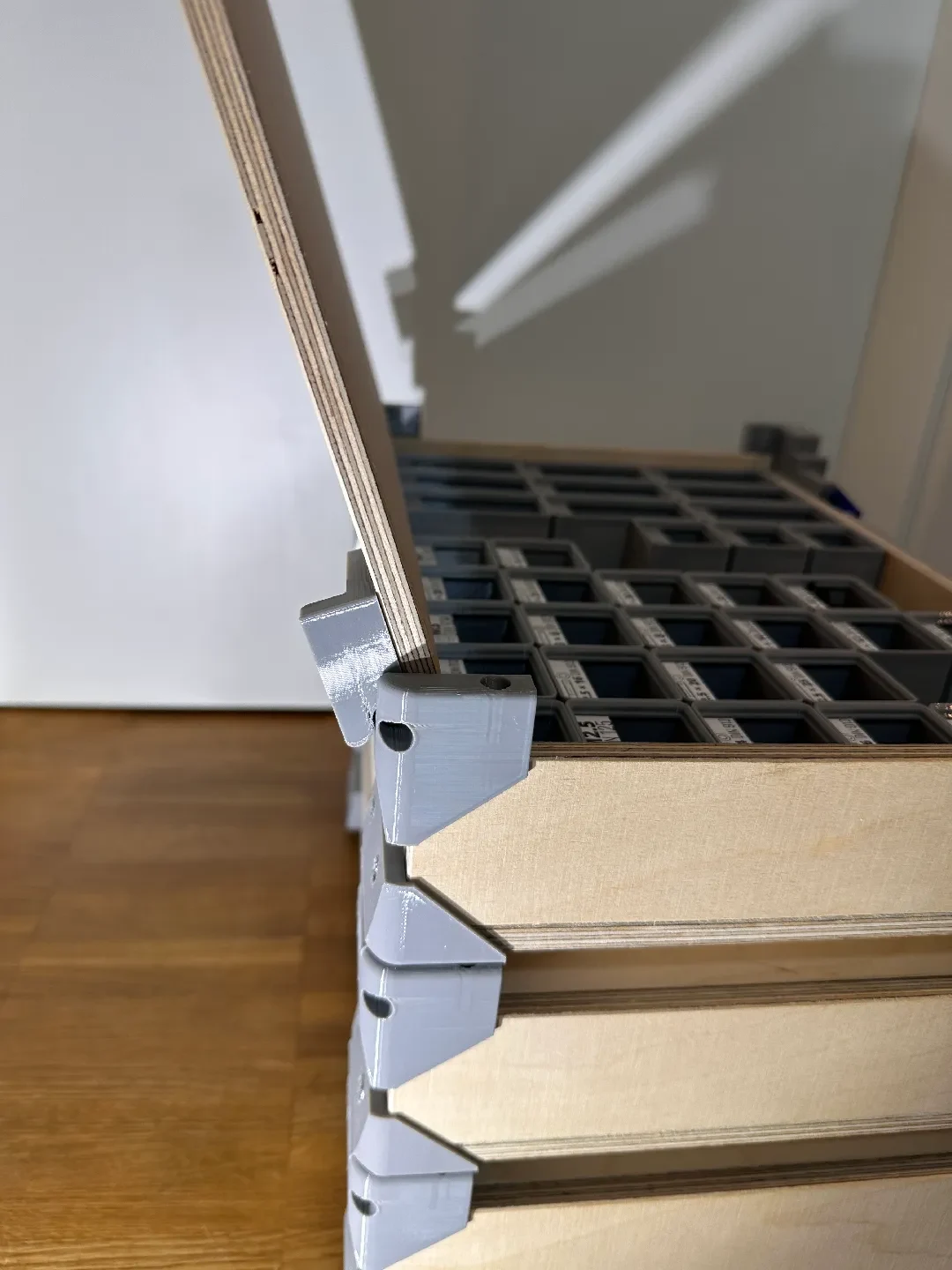

Штабелируется евробоксами 400×300 мм.

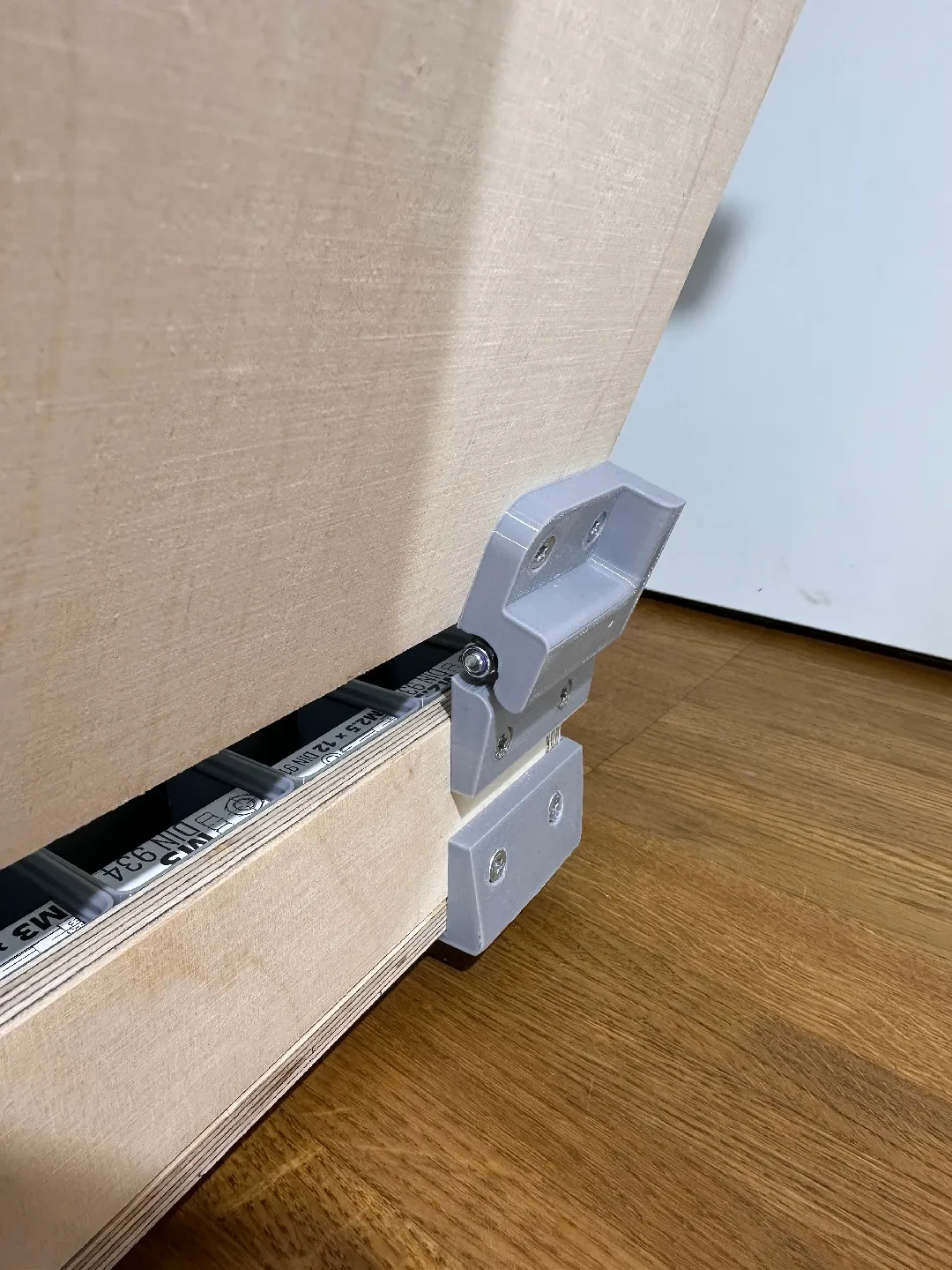

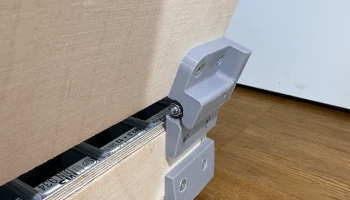

Прочная конструкция, при этом отдельные детали можно быстро заменить, даже для последующей модернизации конструкции.
Относительно короткое время печати и умеренный расход материала.

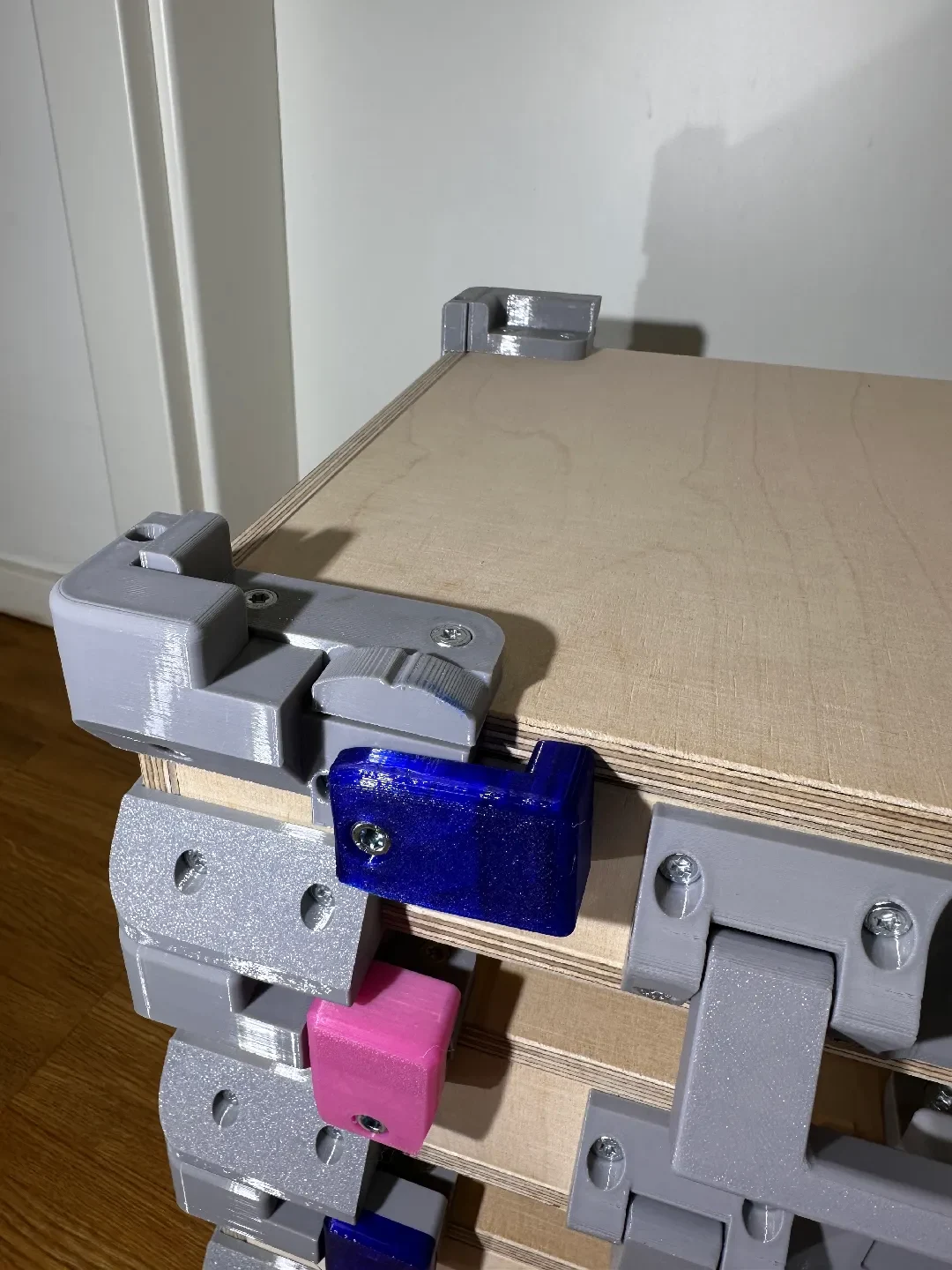

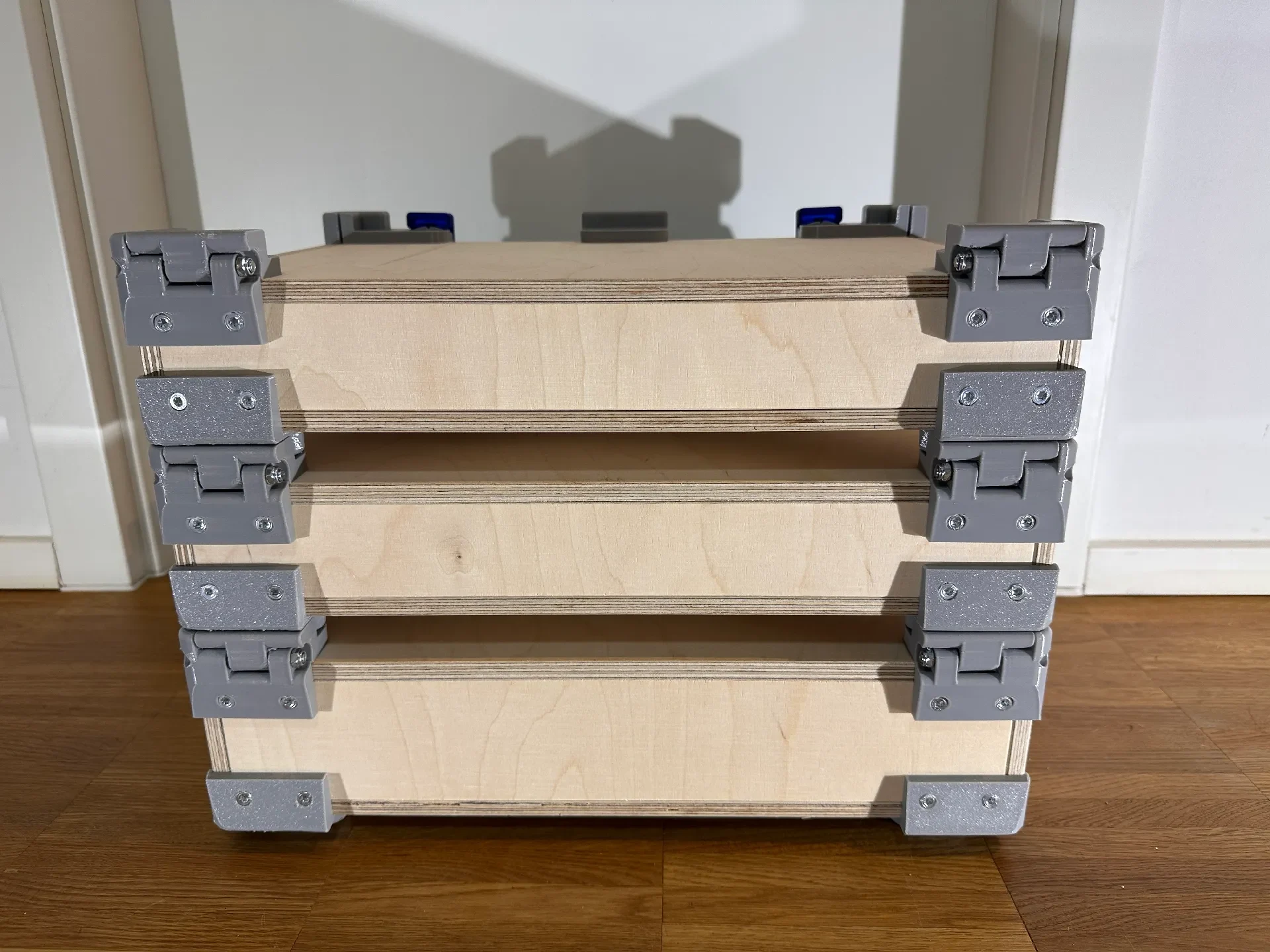

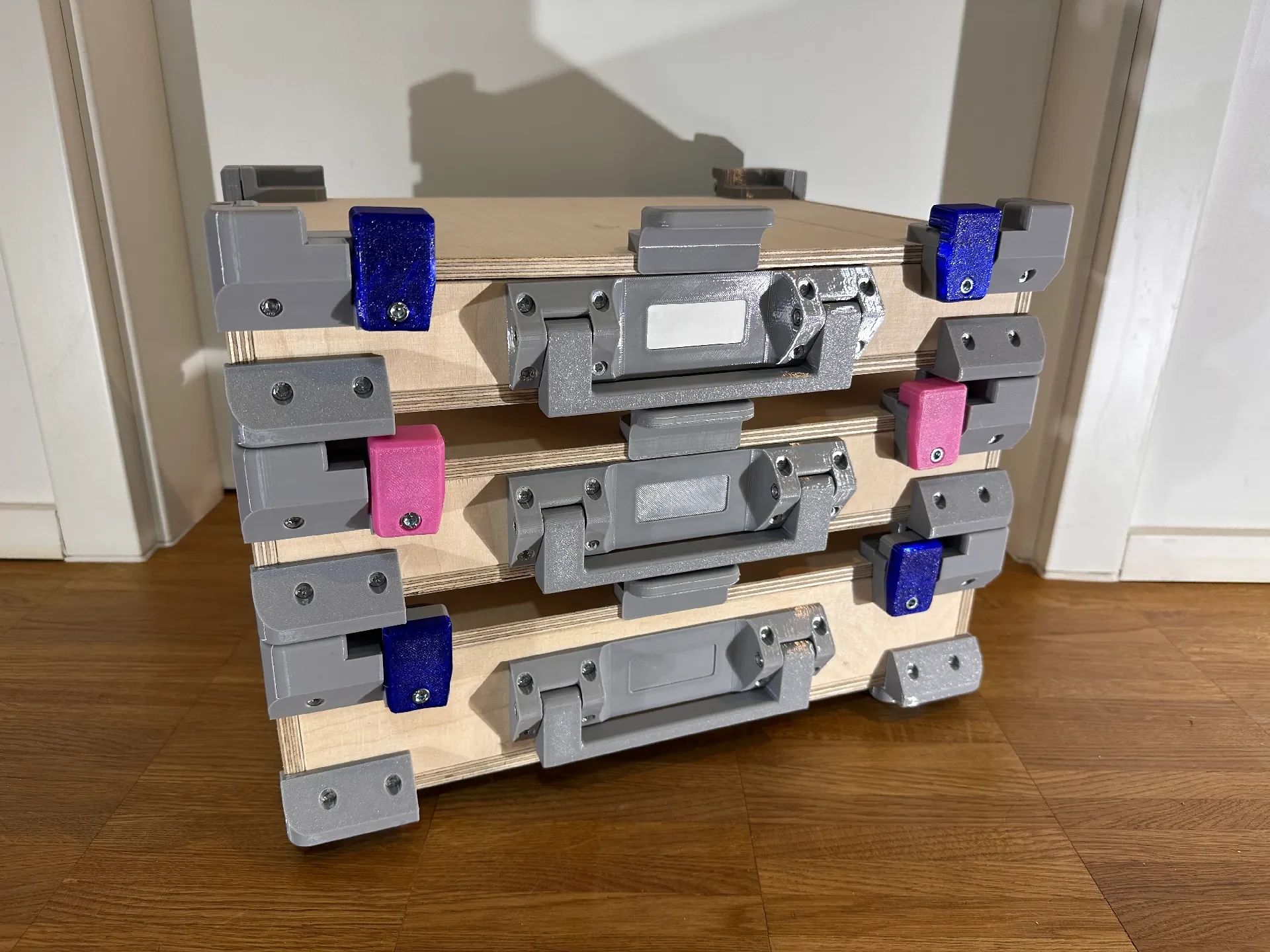

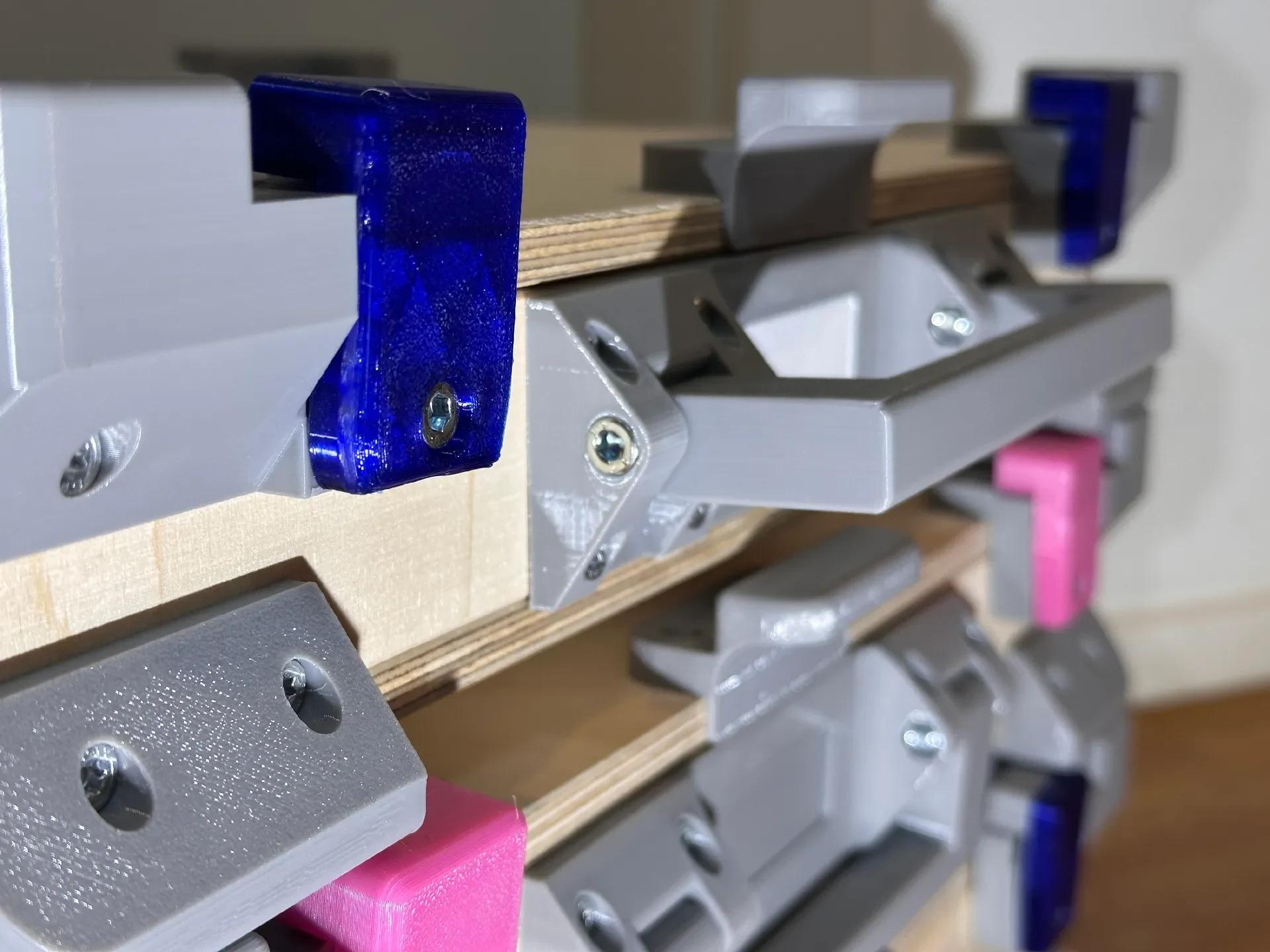

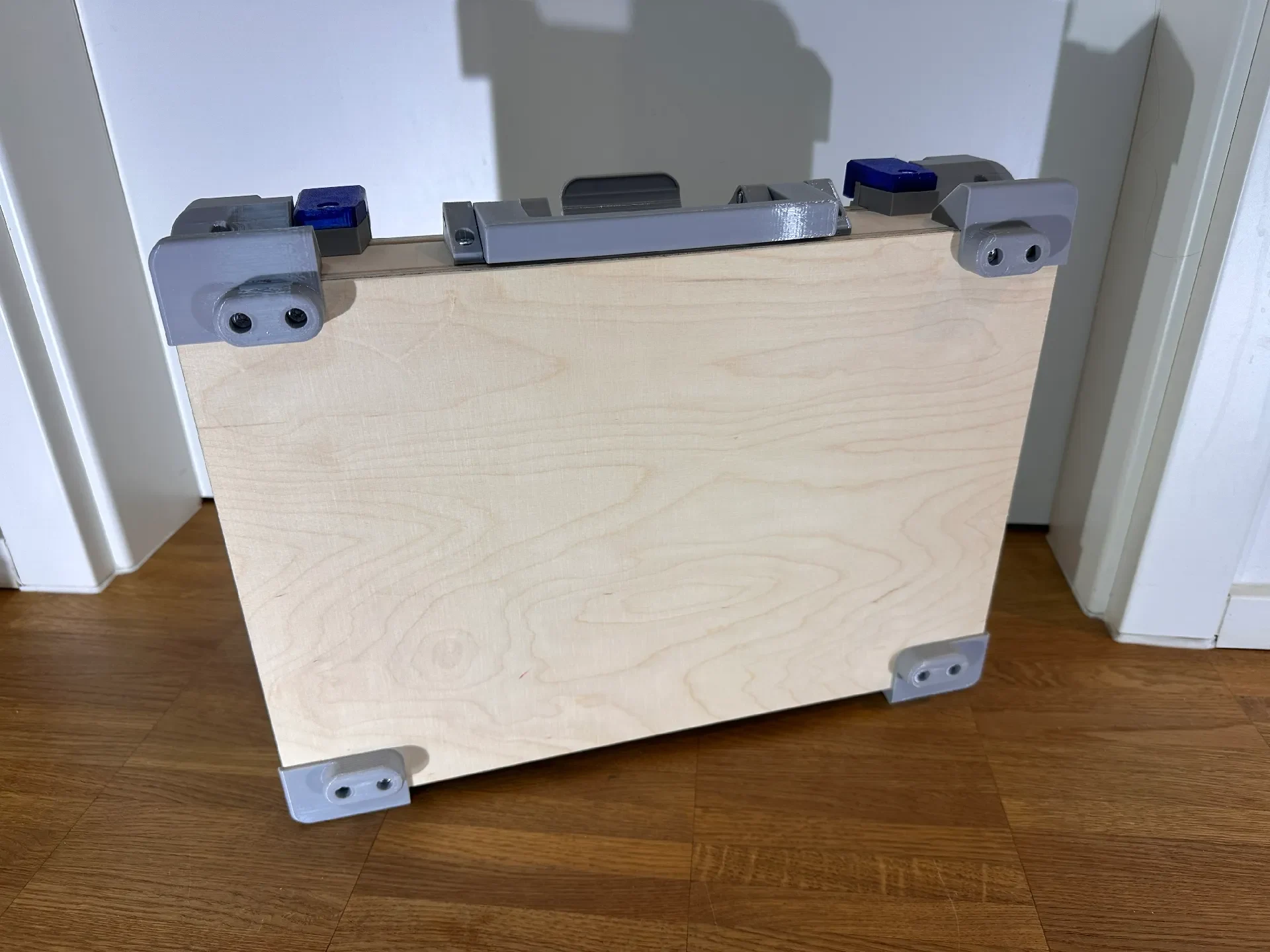

Асимметричная ручка: компактна в сложенном состоянии, легко захватывается в разложенном виде, с фиксатором в сложенном положении.

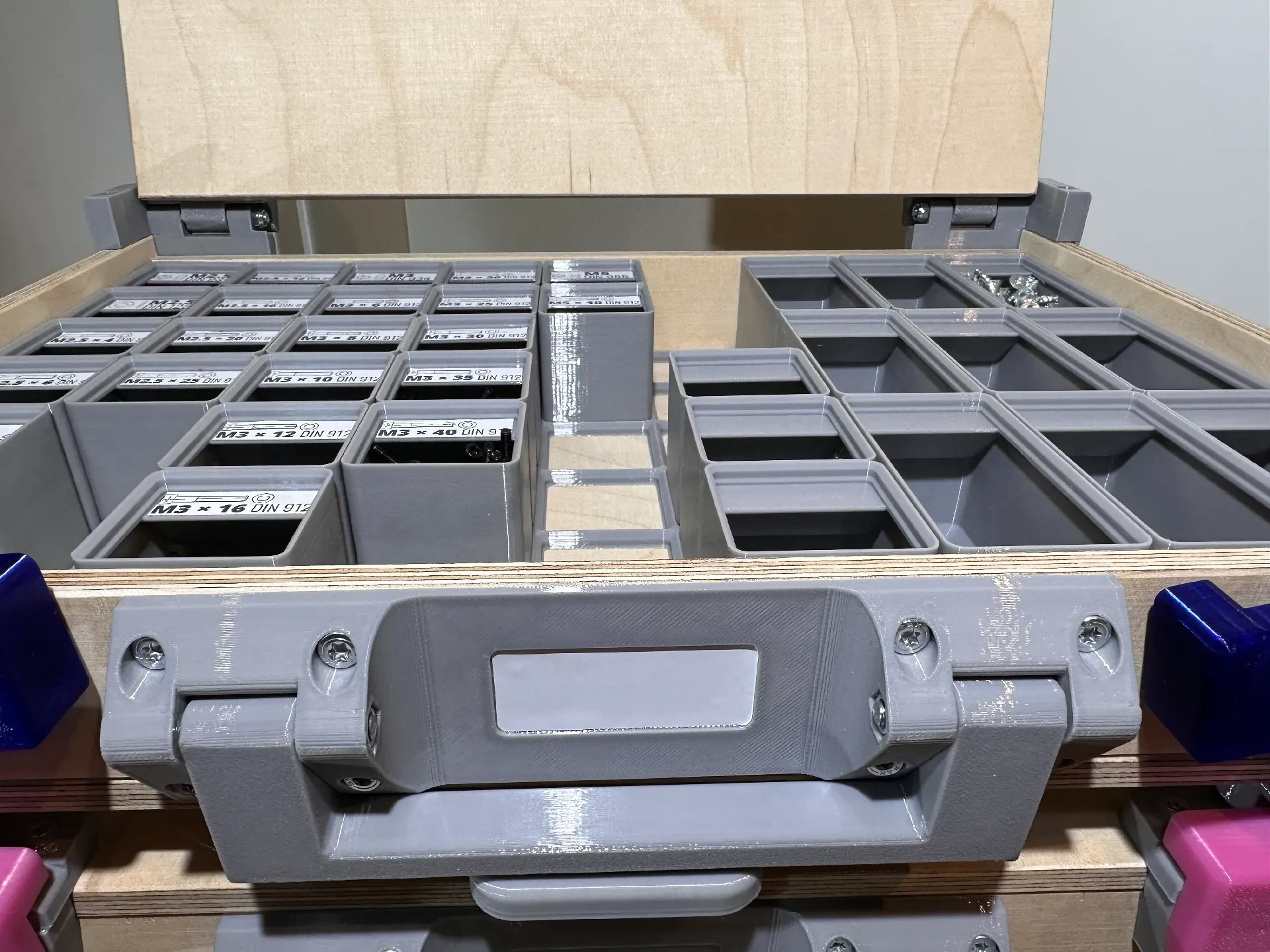

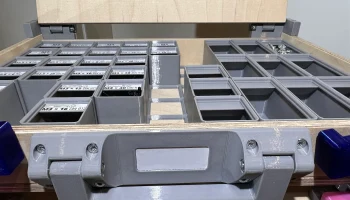

Площадь этикетки на ручке (50 × 20 мм)
Детали также можно использовать для коробок других размеров — совершенно независимо от Gridfinity — и сохранять возможность штабелирования до тех пор, пока используется листовой материал толщиной 9 мм (например, мультиплекс или акрил); с некоторыми ограничениями возможны и другие толщины материала.
Рас��ечатать предложения
Я напечатал все детали с 3 слоями стенки и 15% заполнением стандартным PETG. До сих пор все работало нормально.
Рекомендуемая ориентация печати:
# инструкция
кусок
Поверхность печатной формы
П1
Передняя нижняя часть
на наклонной плоскости
П2
Заднее дно
на наклонной плоскости
П3
Верх спины
Стоит/как будто установили позже
П4
задняя крышка
На монтажной поверхности
П5
Передний верх
Стоит/как будто установили позже
П6
Передняя крышка
На монтажной поверхности
Р7
Буш
Стоя
Р8
Рычаг
На фронте
Р9
Ручка
Лежа на большей стороне
Р10
защелка
На стороне
P11
Обработка поддержки
На монтажной поверхности
Возможно, я сделаю заранее подготовленную печатную форму для деталей.
Дополнительные детали
# инструкция
сумма
Крепежи
С1
46
Шуруп для ДСП 4x16 с потайной головкой
С2
6
Контргайки M5
S3
4
Болты цилиндра M5x45
С4
2
Болты цилиндра M5x10
Фанера 9 мм
П1
1
396x270 мм Фанера 9 мм
П2
2
55х270 мм*
W3
2
46x378 мм*
W4
1
270х378 мм
* Подчеркнутые значения — это те значения, которые необходимо отрегулировать, чтобы построить коробку на другой высоте U. +7 мм для +1 ЕВ.
Минимальная высота с ручкой — 6U (как и мои значения), если вы решите не устанавливать ручку, то 5U.
Мои значения высоты указаны для базовой плиты Gridfinity 9x6 в «тонком» стиле, созданной генератором: https://gridfinity.perplexinglabs.com/pr/gridfinity-rebuilt/0/1
Рекомендуемые инструменты
# Инструкция
инструменты
Т1
аккумуляторная отвертка с регулировкой крутящего момента (Bosch 12В)
Т2
Длинные биты T20
Т3
Аллан Ключ 4мм
Т4
трещотка с ��оловкой 8 мм
Т5
Сверло ~3-4 мм
Т6
Маленькие клещи для водяных насосов (Knipex Cobra)
Т7
1 или 2 Малый винтовой зажим ~150 мм*
Т8
Большой винтовой зажим ~500 мм
*Вместо винтового зажима также может помочь третья рука.
Инструкция по сборке
О обрезке далее речь не идет. Точные разрезы важны!
Я рекомендую
