Расширяемый корпус евростойки с профилем Moog

Обзор

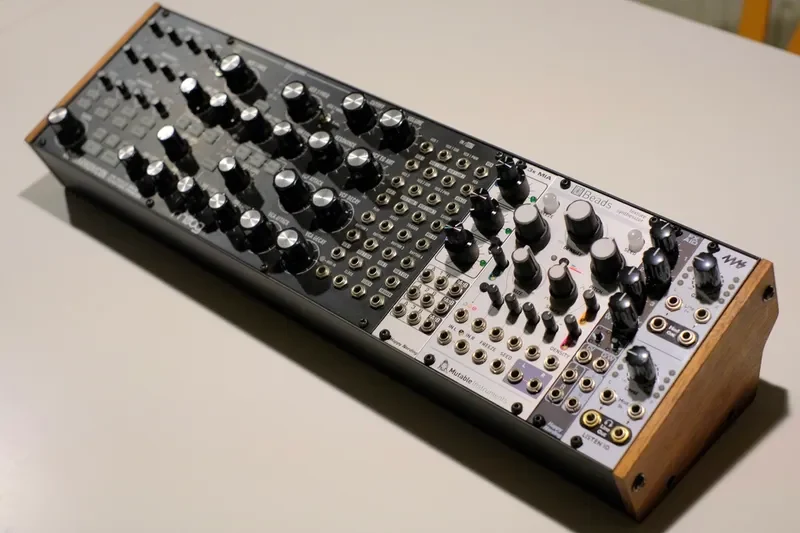

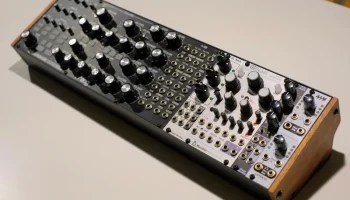

Это модульный расширяемый еврорэковый корпус со скошенным профилем Moog. Идеально, если у вас есть Mother-32 или любой другой синтезатор Moog мощностью 60 л.с. и вы хотите расширить его, сделав более длинный корпус или добавив еще один корпус и построив двух- или трехуровневый.

------------------------------------------------------------------------------------------------------------------

Доступные модули

Слева → 30 и 45 л.с.
Правый → 30 и 45 л.с.
Средний (опционально) → 12, 18, 20, 24, 30, 36 и 42 л.с.

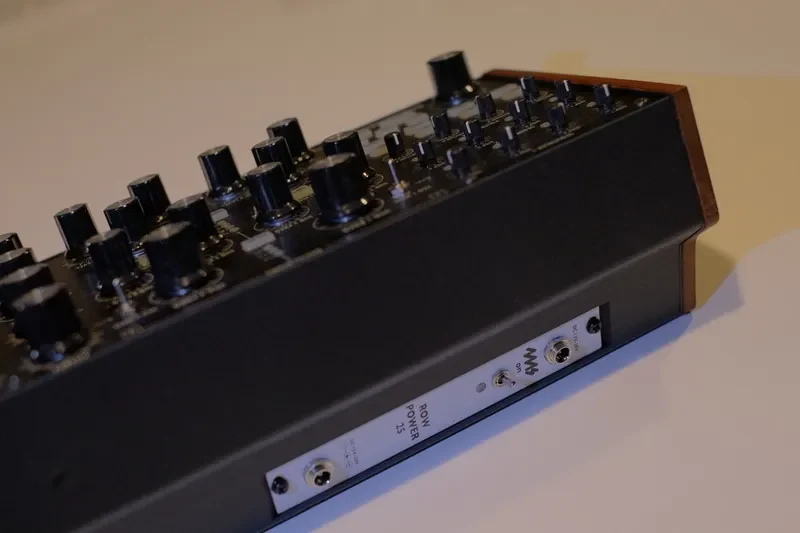

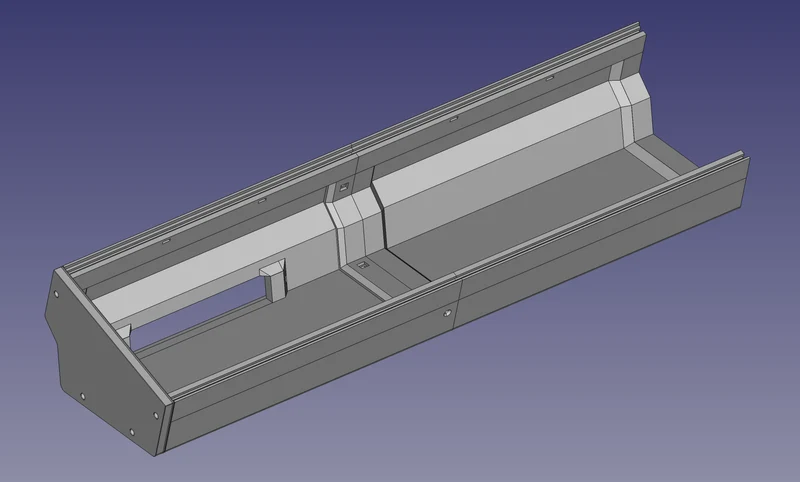

Левая секция мощностью 45 л.с. имеет задний слот для модуля мощностью 4 л.с., позволяющий установить модуль питания, не занимая места в передней части стойки. Я рекомендую использовать Power Row с длительностью 4 мс, чтобы вы могли последовательно соединить их, если строите двух- или трехуровневую стойку.

Возможные комбинации длины

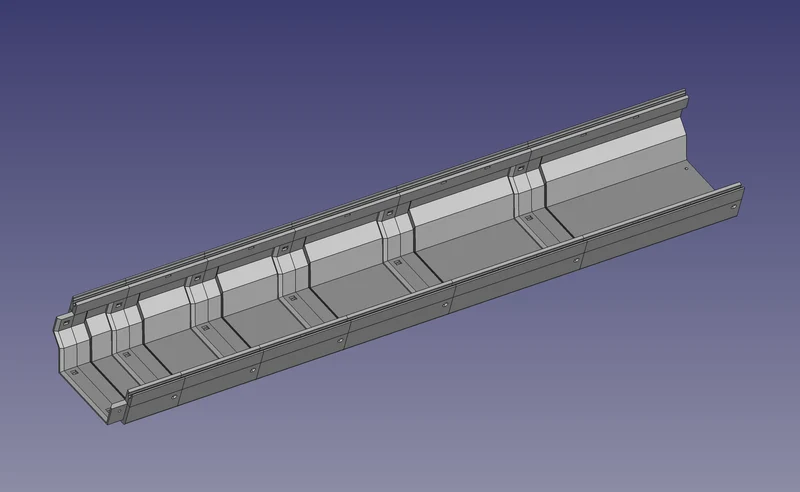

Для построения корпуса необходимо использовать левую и правую секцию. При желании вы можете добавить средние секции, чтобы получить наиболее распространенную длину HP.

Вот некоторые из возможных комбинаций:

60л.с. → 30л + 30р
84л.с. → 30л + 24м + 30р
90л.с. → 45л + 45р
104л.с. → 30л + 20м + 24м + 30р
126л.с. → 45л + 36м + 45р
150л.с. → 45л + 30м + 30м + 45р
168л.с. → 45л + 36м + 42м + 45п

Возможны и другие комбинации, но я предлагаю не объединять более 4 разделов, чтобы не ослаблять корпус.

Необходимые детали

Квадратные гайки
Винты M3x10 (по четыре на каждое соединение)
Винты M3,5x12 (по четыре на каждую боковую пластину)
Деревянная боковая пластина Moog и металлическая прокладка (в комплект входит stl-версия, если вы предпочитаете ее распечатать)

Боковые пластины и резиновые ножки

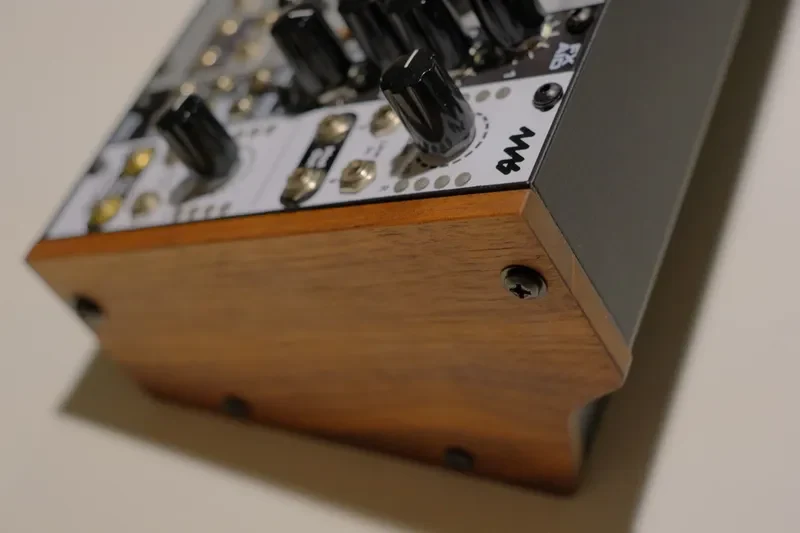

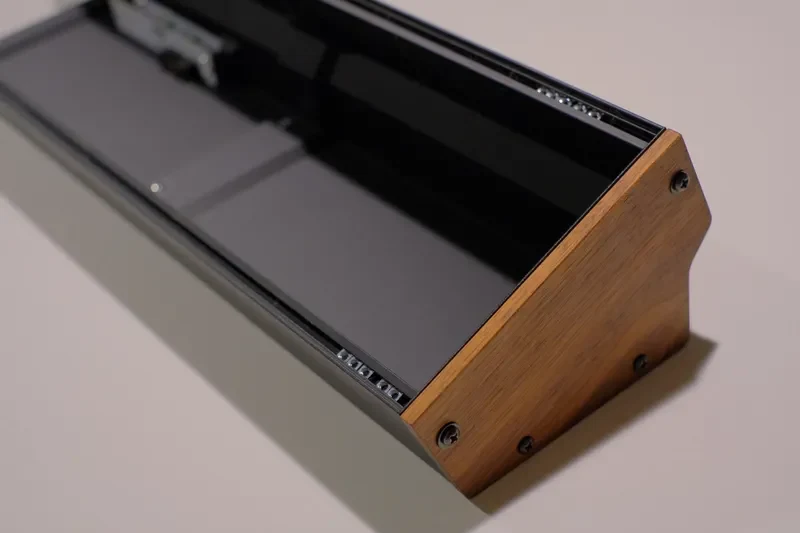

Отверстия на боковой пластине соответствуют отверстиям в корпусах Moog. Если у вас есть студийные синтезаторы Moog и вы хотите расширить их до еврорэка, вы можете повторно использовать деревянные боковые панели вашего Mother-32, Subharmonicon или DFAM. В противном случае вы можете распечатать прилагаемые файлы боковых пластин.

В нижней части корпуса имеются две выемки, подходящие для стандартных квадратных резиновых ножек 3M диаметром 10 мм или 12,7 мм.

Сборка

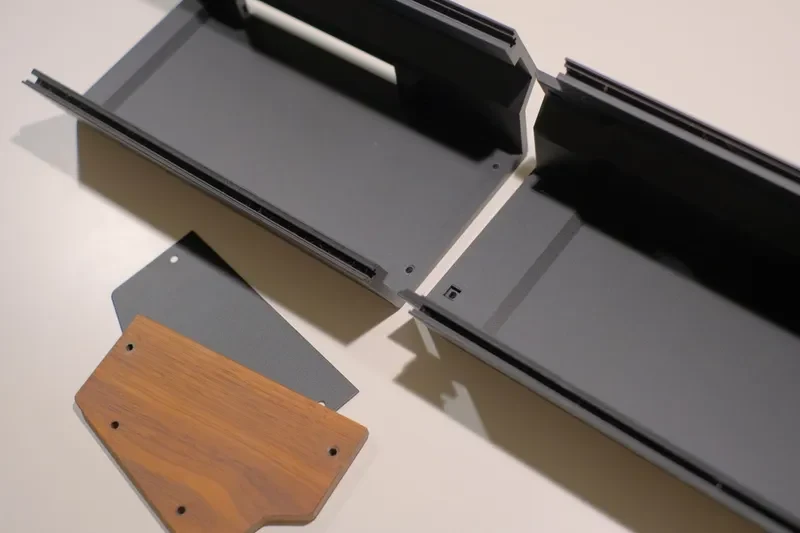

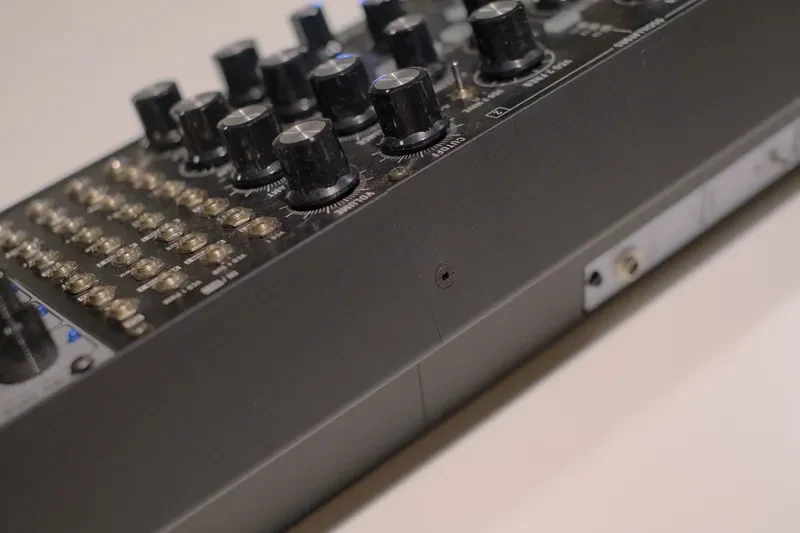

Все секции вставляются друг в друга и фиксируются винтами с плоской головкой М3х10 (те, что с конической головкой) и квадратными гайками. Винты с плоской головкой плотно прилегают к корпусу. Шарнир очень прочный и вообще не имеет люфта.

Для направляющих Eurorack используйте те же квадратные гайки M3, и все готово.

В боковых пластинах используются винты M3,5x12. Отверстия не имеют резьбы. Когда вы их ввинчиваете, они сами нарезаются. Будьте осторожны, не затягивайте слишком сильно. В противном случае используйте латунную вставку.

Будущие обновления

В будущем хотелось бы добавить:

Двух- и трехъярусный стенд.
Модули мощностью более 60 л.с. должны быть напечатаны как единое целое.

Настройки принтера

Сопло 0,4 и высота слоя 0,2
Скорость 100 м/с для внешней стены (здесь много острых углов, лучше избегать выпуклых углов)
Без опоры: поместите его вертикально боковой панелью к пластине принтера.
10% заполнение гироидной области
Убедитесь, что ваш ��ринтер хорошо откалиброван, иначе детали могут не подойти. Соединение в сборе моделируется с допуском 0,2 мм. Это не будет проблемой, если ваш принтер хорошо откалиброван. Возможно, вы захотите проверить настройки принтера только на суставе, прежде чем печатать большую часть.

Журнал изменений

29 октября → Добавлены средние секции для расширения комбинаций длины.
10 ноября → Улучшены допуски стыков в правом и среднем модулях.
22 ноября → Отверстия в боковых панелях правых модулей не пропали со времени последней ревизии. Я добавил их снова.

Поделитесь своими отзывами и идеями

Наслаждайтесь! Поделитесь своими предложениями и комментариями или поделитесь фотографиями, если вы их распечатаете.
