TStation - Чехол и паяльная станция TS80p

TS80p — это паяльник с лучшим соотношением цены и качества. Хотя это всего лишь USB-C с максимальным энергопотреблением. 30 Вт, он превосходит по производительности утюги гораздо большей мощности. Это достигается за счет продуманной конструкции, в которой тепло генерируется в наконечнике. В ручке находится контроллер с пользовательским интерфейсом, и базовый блок не требуется.

Все, чего не хватает для создания идеального решения для пайки на рабочем месте и в мобильных условиях, — это подставка и корпус.

Представляем TStation

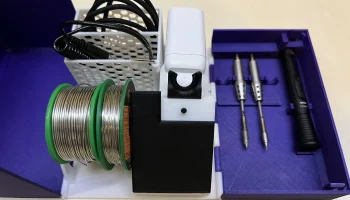

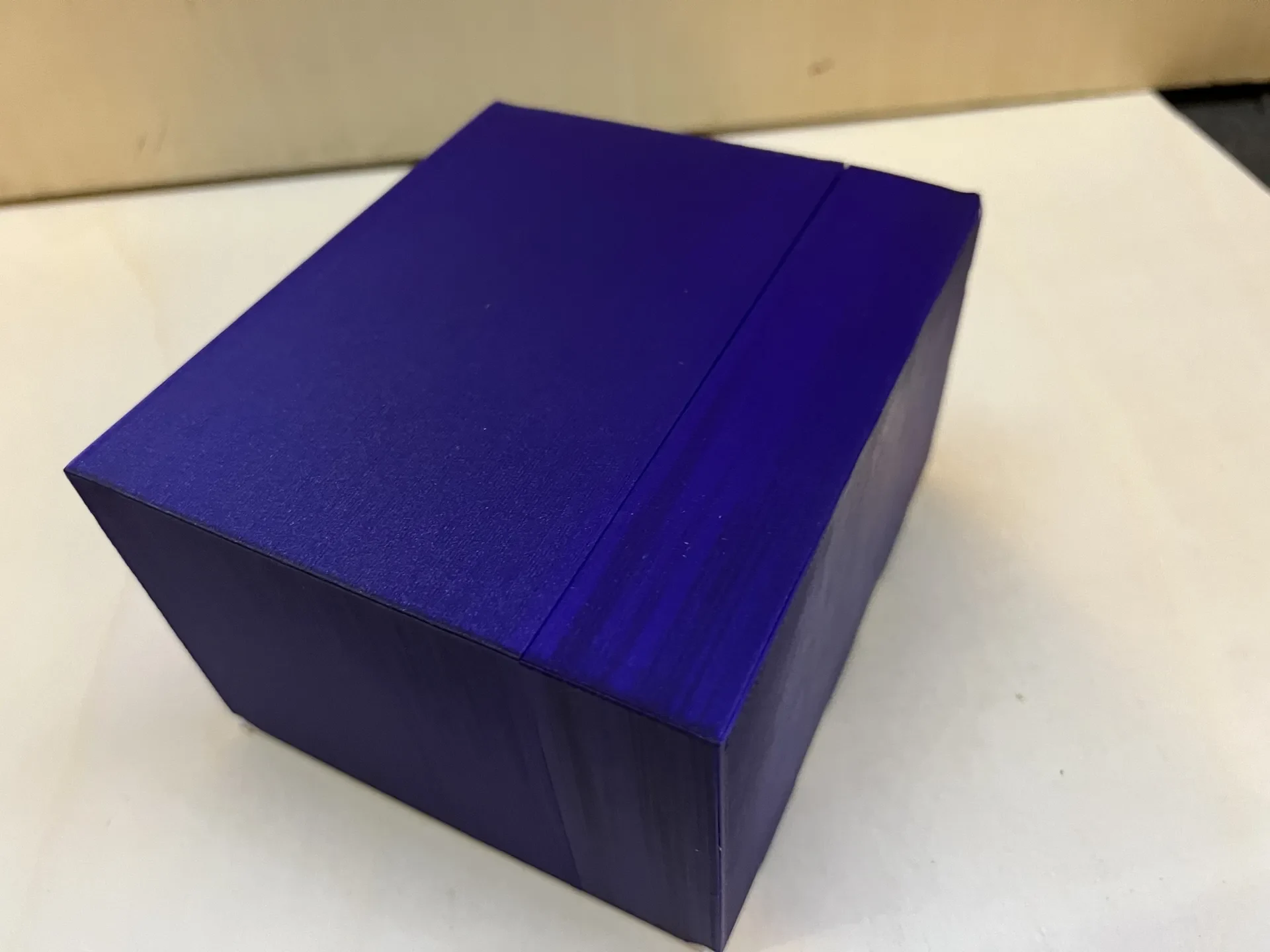

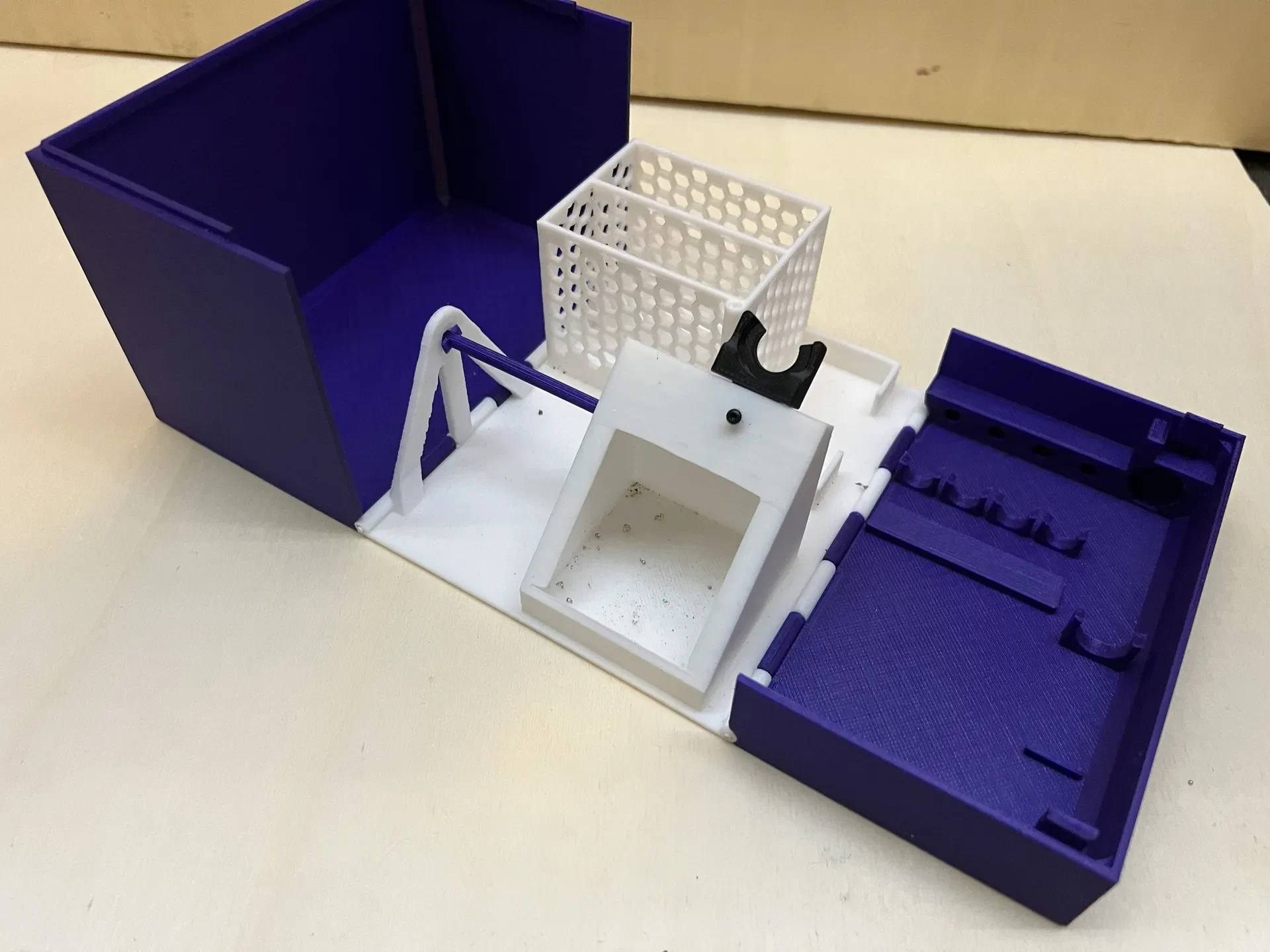

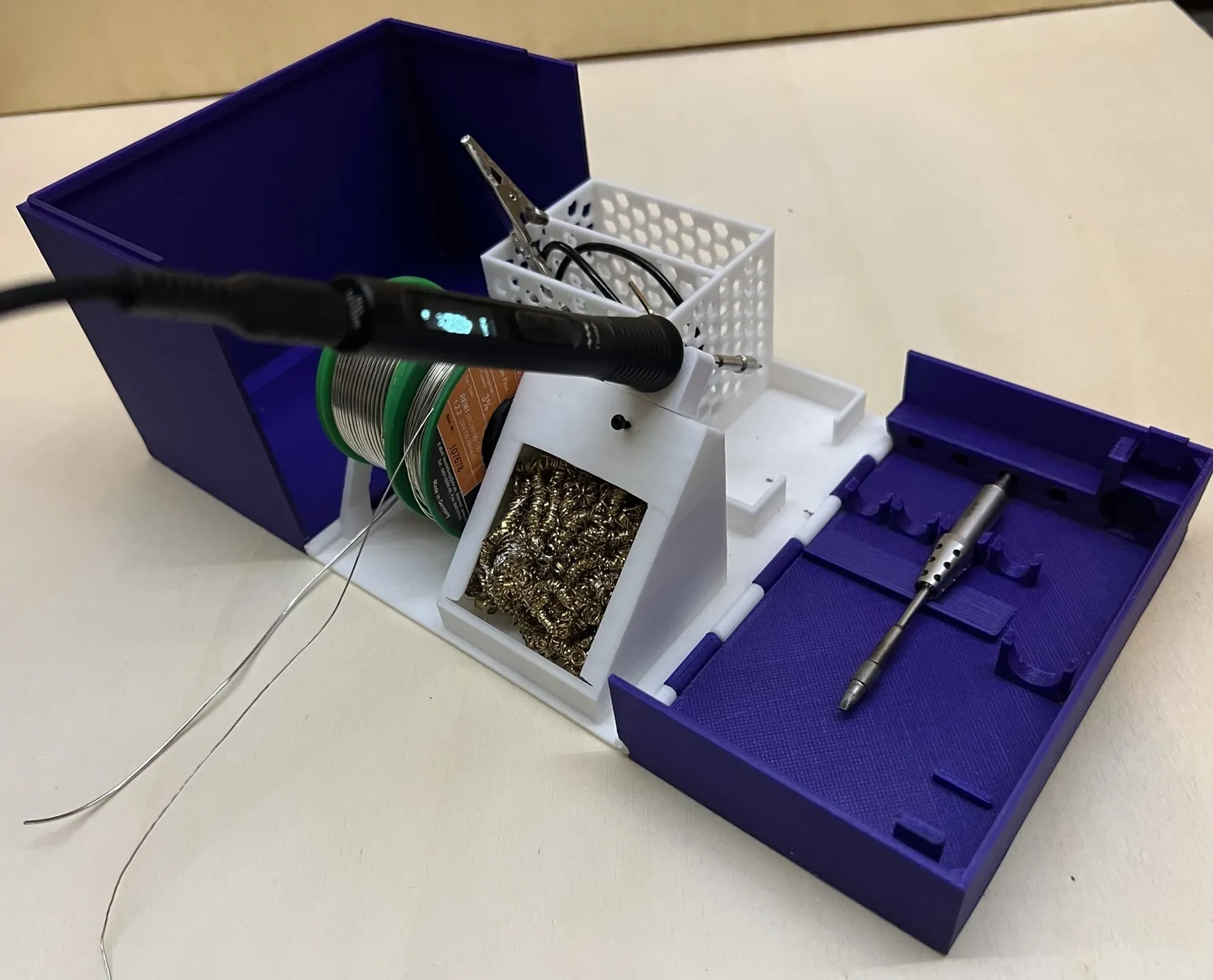

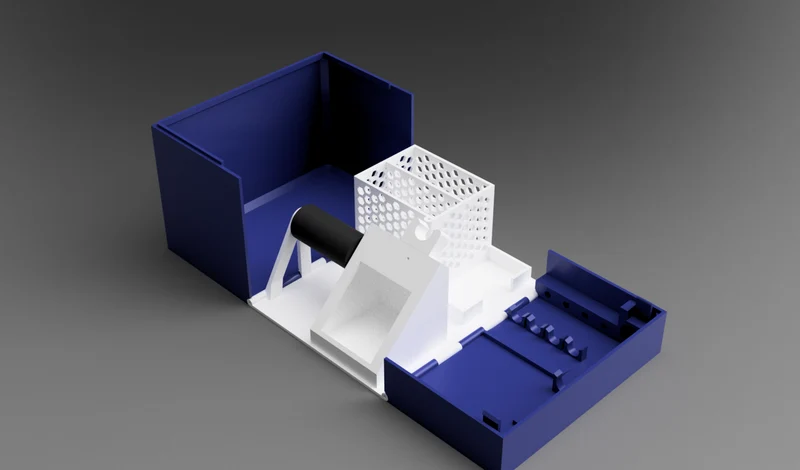

TStation — это футляр для TS80p, который при открытии превращается в эргономичную паяльную станцию.

Особенности:
Легко распечатать на PLA
Простая сборка — клей не требуется.

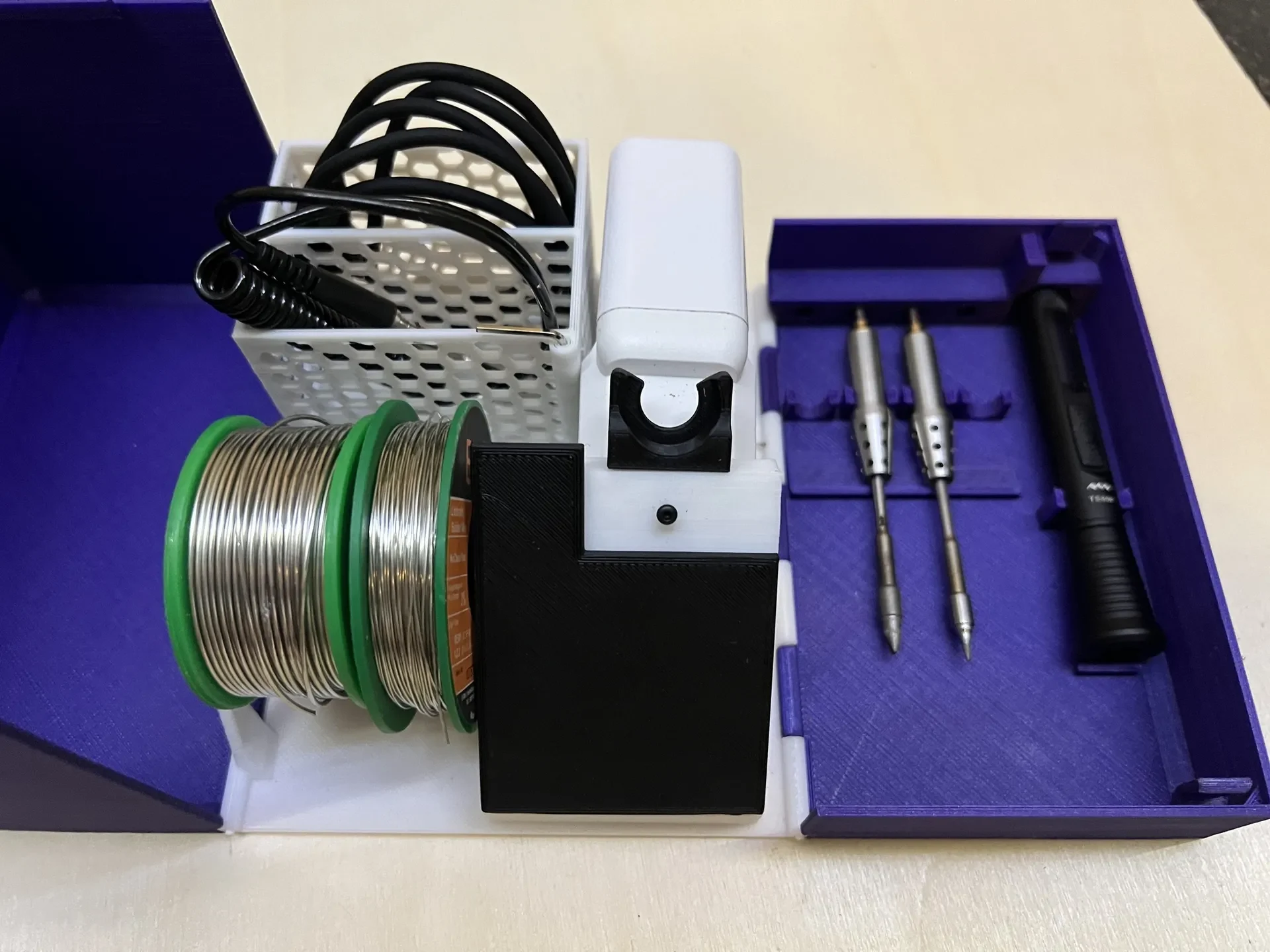

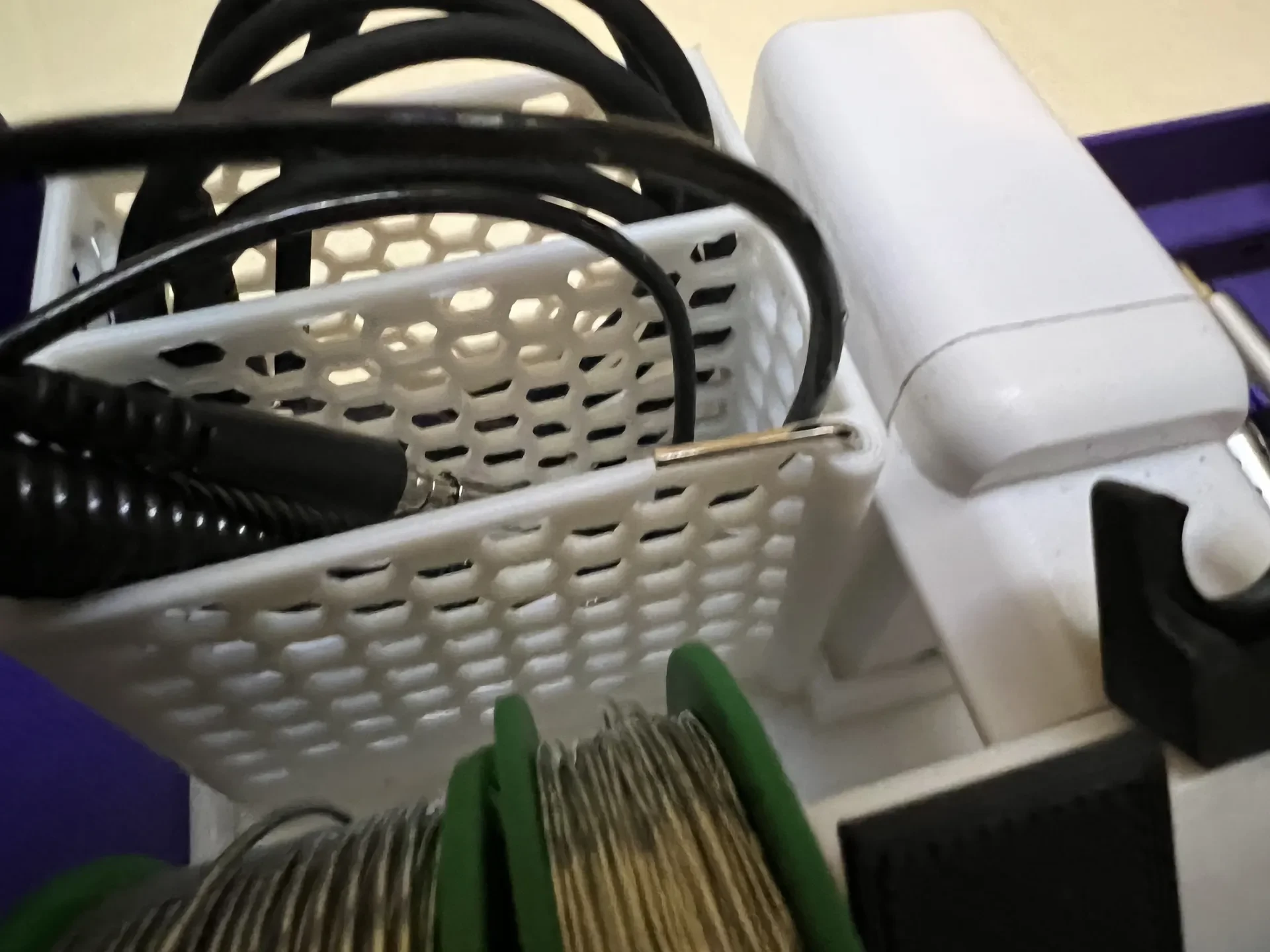

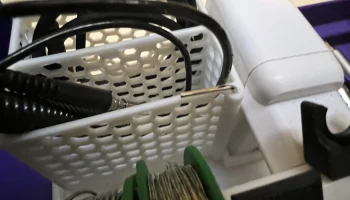

Надежное хранение всех компонентов комплекта TS80p More-EU (рукоятка, наконечник, вилка питания европейского стандарта, кабель USB-C, провод заземления, шестигранный ключ)
Слоты для 3 дополнительных насадок (всего 4)
Полка для катушек с проволокой для припоя — максимальная общая ширина: 50 мм.
Подставка со сменным держателем паяльника.
Выбор держателей под утюг — конусные или прижимные.
Отделение для чистки сухой губки
Дополнительная крышка отсека для чистки
Модернизированный/дополнительный продукт

Эта модель была разработана для интеллектуального паяльника Miniware TS80P (More-EU) EAN 6970634010888. Она доступна на интернет-мага��инах AliExpress, Amazon и eBay.

Имейте в виду, что некоторые дилеры собирают комплекты самостоятельно. Блок питания в этих комплектах скорее всего не подойдет.

Что еще нужно

Нужен всего 1 винт: длина M2 ≥5 мм (я использовал M2x8). В идеале с головкой H1,5, чтобы ее можно было закрепить с помощью шестигранного ключа для винта заземляющего провода TS80p.

Конечно, вам понадобится одна или несколько катушек припоя с проволокой для пайки и сухая губка для очистки наконечника.

Печать

Все детали (кроме адаптера катушки) напечатаны из PLA с одинаковыми настройками печати:

Высота слоя: 0,15 мм, высота первого слоя: 0,3 мм.
Периметры: 3
5 верхних сплошных слоев, 4 нижних сплошных слоя
Плотность заполнения: 15 %, рисунок: ровный, прямолинейный.
Ширина экструзии по умолчанию: 0,52 мм, первый слой: 200%.

Адаптер катушки также напечатан из PLA, но с гораздо более низкими настройками качества:

Высота слоя: 0,3 мм
Периметры: 1
3 верхних сплошных слоя, 2 нижних сплошных слоя
Плотность заполнения: 10%, рисунок: прямолинейный.

Распечатать

main.stl (на фото: белый)
left.stl (на фотографиях: фиолетовый галактики)
right.stl (на фотографиях: фиолетовый галактики)
стойка для пайки — bar.stl (на фото: galaxy Purple)
либо держатель для железа — зажим.stl (на фотографиях: черный), либо держатель для железа — конусная форма.stl (на фотографиях: белый)
Зажимной крепче удерживает утюг. С другой стороны, легче вставлять утюг в конусную форму или из нее.
опционально чехол из сухой губки.stl (на фото: черный)
Чехол предотвращает разброс отходов от очистки наконечников во время транспортировки.
адаптер для катушки, подходящий к вашей катушке с проволокой для припоя. Чтобы использовать катушки с отверстиями разного диаметра, используйте слайсер для масштабирования по оси Z, например. spool_adapter-23mm и spool_adapter-19mm масштабируются до 50% по оси Z.
Сборка

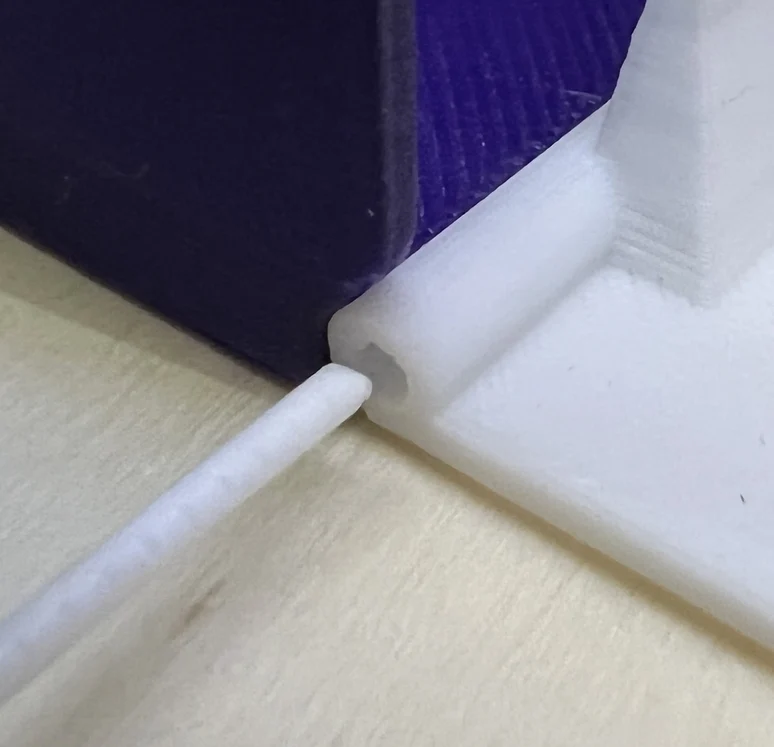

Прикрепите левую и правую детали к основной детали, вставив в шарнир кусочек нити.

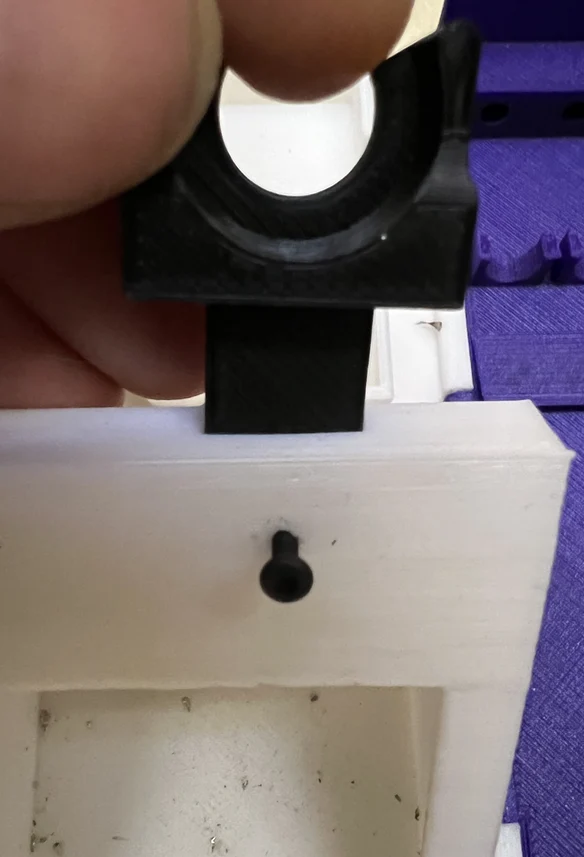

Вставьте держатель утюга в паз наверху подставки и закрепите его винтом М2.
При установке планки стойки для пайки выступы должны находиться с левой стороны, чтобы предотвратить падение планки. Также было бы разумно добавить припой.
Обновления
14 ноября 2021 г.
Добавлены файлы STEP
