USB-вытяжка C для пайки (+ прочный корпус)........
Я хотел, чтобы вентилятор отсасывал неприятные пары во время пайки, я также хотел USB C и чтобы он помещался в корпус того же размера, что и мой TS101.

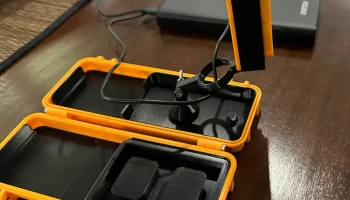

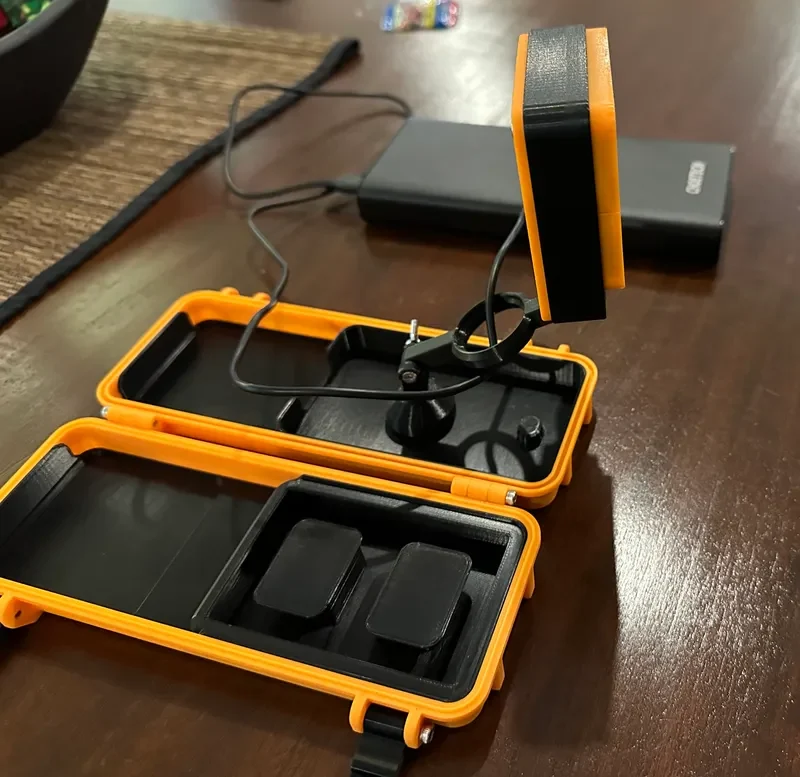

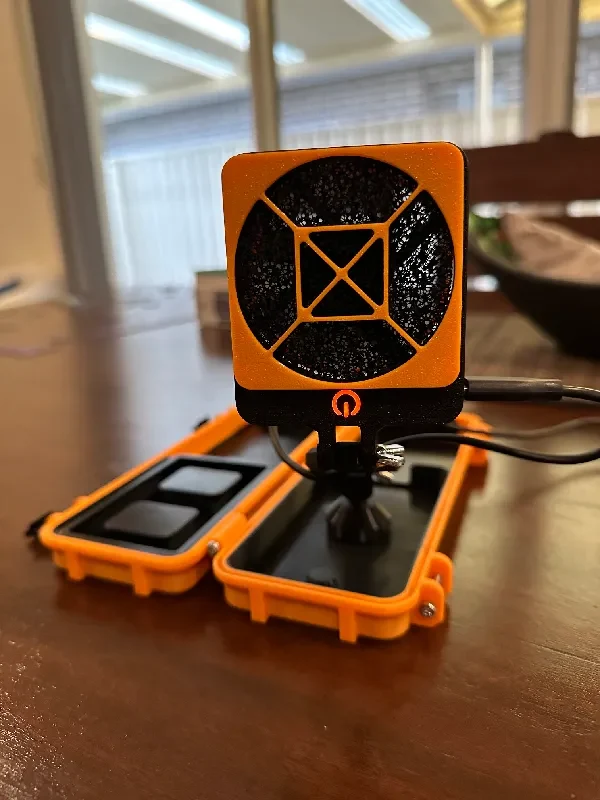

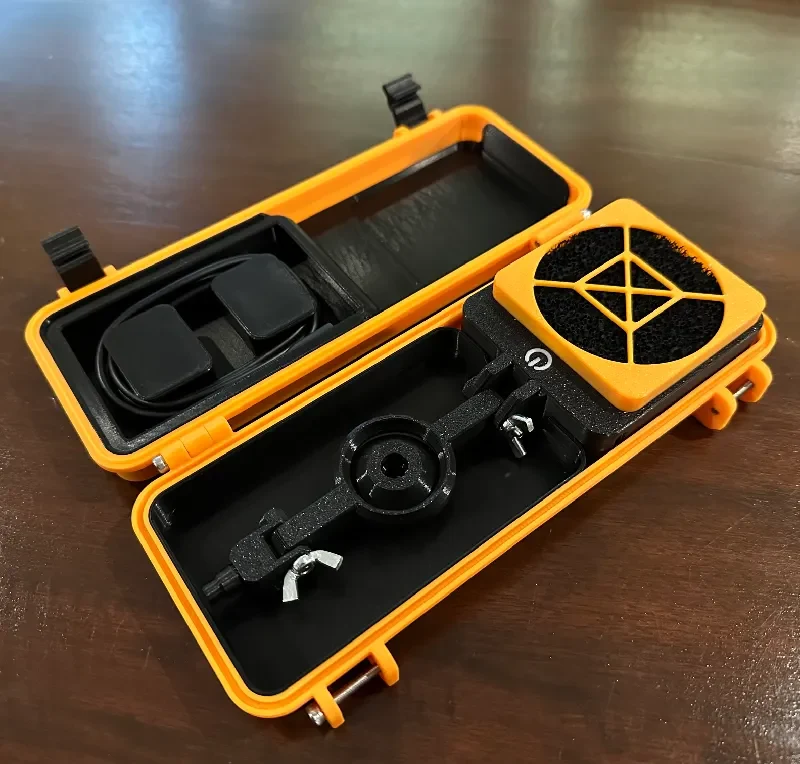

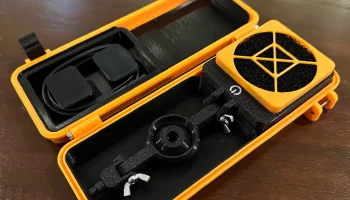

Это конечный результат. Он хорошо работает на расстоянии около 15 см от места пайки.
Необходимое оборудование:
11 болтов М3х20
1 болт М3х16
2 барашковые гайки M3
1 608 подшипник
1x неодимовый магнит 4x2 мм
1x неодимовый магнит 6x3 мм
1x 5 мм светодиод
1x резистор ~500 Ом
1 вентилятор 6015, 12 В (у меня в коробке с насадками был вентилятор на 40 кубических футов в минуту)
Плата-приманка USB C 12 В.
Немного губки для угольного фильтра толщиной примерно 3-4 мм (я использовал ее)
Некоторые термоусадочные трубки, тонкая проволока и т. д.
Электрические аспекты довольно просты: питание поступает от модуля PD, вентилятор и светодиод работают параллельно.

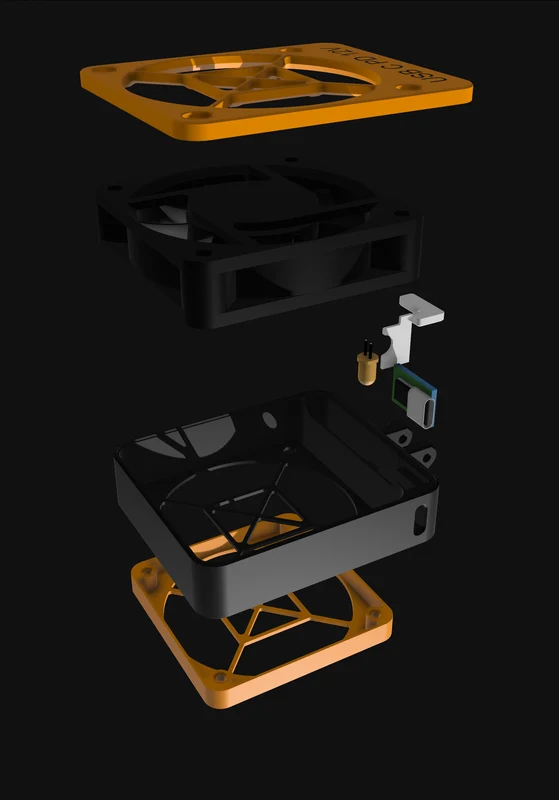

Я включил несколько диаграмм САПР в разобранном виде, чтобы показать план сборки.
При добавлении винтов к опорному рычагу я добавил небольшое количество эпоксидной смолы в накатки на головках, чтобы винты оставались заблокированными на месте, а натяжение рычага нужно было регулировать только с помощью барашковых гаек. Я также заклеил все свои магниты эпоксидной смолой.

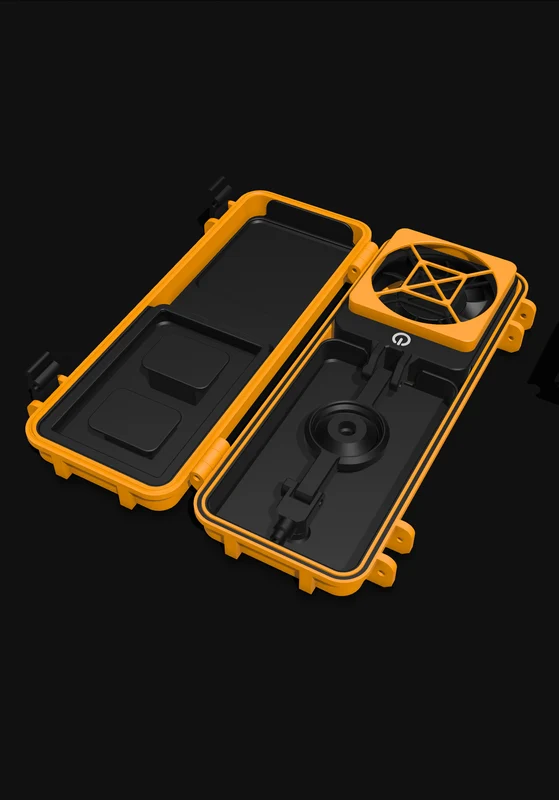

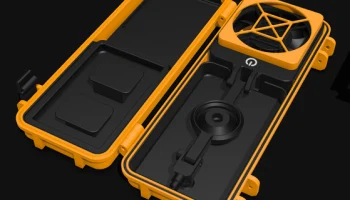

Если у вас нет MMU/AMS для печати окна светодиода, как на рендерах/фотографиях, то не существует версии MMU основного корпуса фильтра с отверстием для светодиода диаметром 5 мм.
В комплект поставки входит трафарет для резки, который упрощает обрезку пенопласта для угольного фильтра по размеру.
Если бы я делал это снова, я бы использовал приманку на 9 В и небольшой повышающий преобразователь, чтобы мог работать любой источник питания USB C. В корпусе достаточно места, чтобы поместить один из множества небольших усилителей, в то время я решил, что, поскольку все мои USB-аккумуляторы рассчитаны на 12 В, мне действительно не о чем беспокоиться, и я использовал то, что было под рукой.
Как всегда, я включил файл STEP для всех, кто хочет использовать некоторые его элементы, чтобы сделать что-то, более подходящее для их нужд.
ОБНОВЛЕНИЕ:
13 мая 2023 г.: добавлены файлы STL с макетом печати и подходящей ориентацией.
