Держатель аккумуляторной батареи 18650 для жалюзи Hunter...

В нашем доме много таких жалюзи Hunter-Douglas, каждая из которых съедается 12 щелочных батареек типа АА каждые 6-18 месяцев. В конце концов мне это надоело, и я разработал держатель для пяти литий-ионных батарей 18650, чтобы, когда они разрядились, я мог просто подзарядить их.

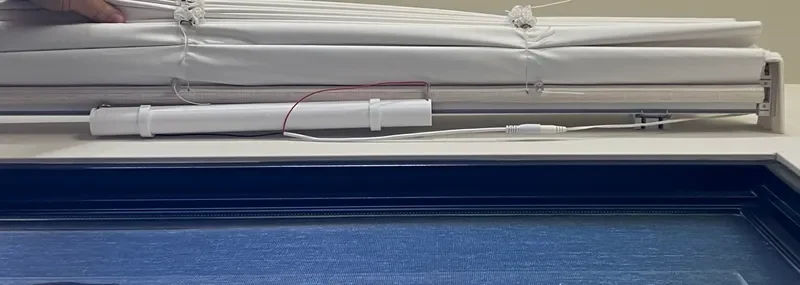

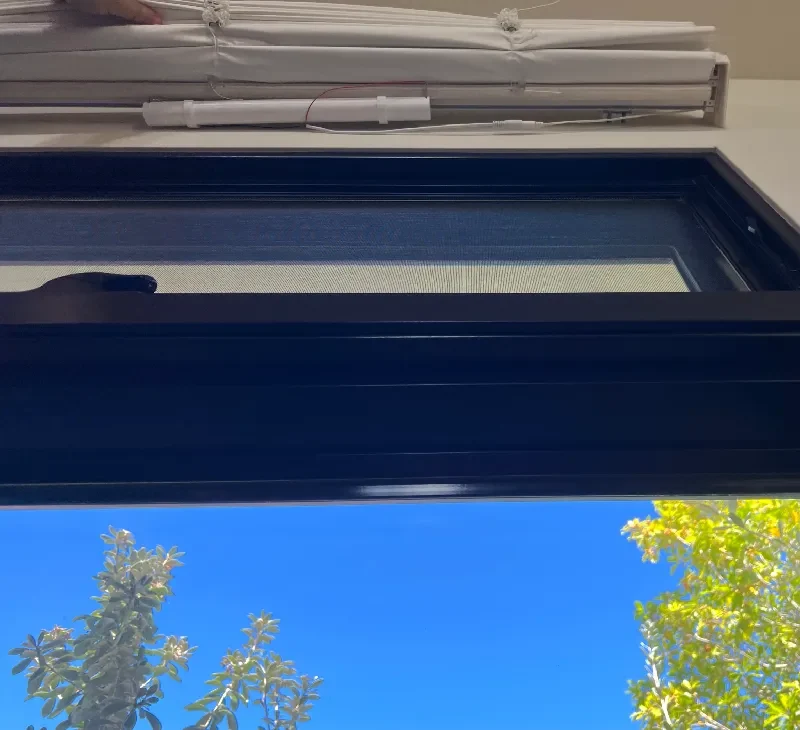

Это не очень красиво, но блок питания и проводка спрятаны за шторой, прямо под корпусом шторы и ближе к его задней части. Я пользуюсь тем, что это не очень красиво, и могу использовать любые остатки нити, от которых хочу избавиться. Один аккумуляторный блок весит около 85 грамм, поэтому рулона нити хватит на 11 или 12 комплектов.

Распечатывайте сплошными концами вниз (думаю, вам придется перевернуть одну из двух половин в слайсере). Он должен печатать нормально без поддержек. Я рекомендую высоту слоя 0,2 мм для самых чистых нижних частей, где идут клеммы, и самой чистой резьбы вверху. Я использую толщину 0,3 мм для средней части (большая часть отпечатка), чтобы ускорить печать. Я печатал с тремя стенками и гироидным заполнением, но две стены, вероятно, тоже подойдут; Я должен попробовать это в следующий раз.

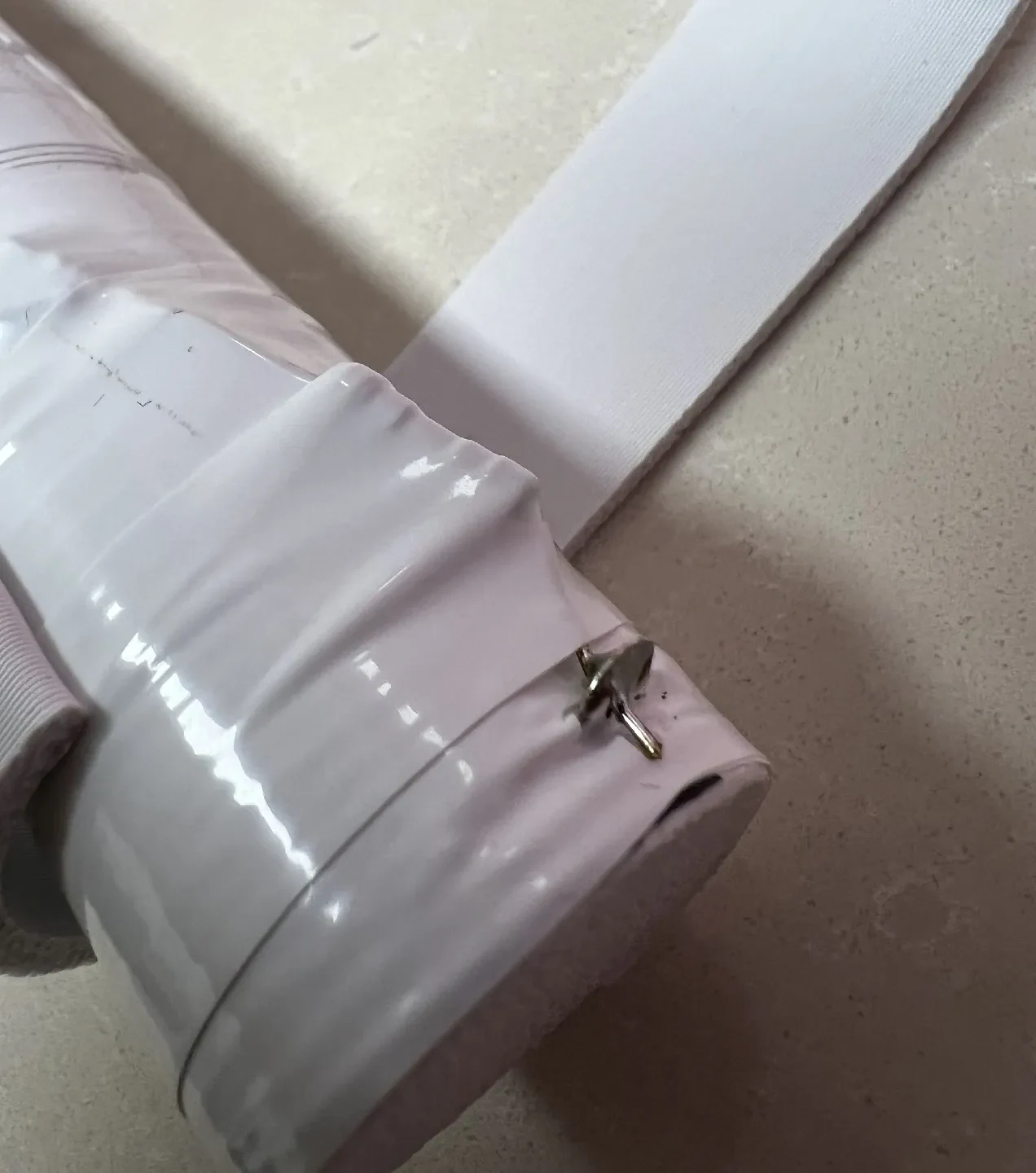

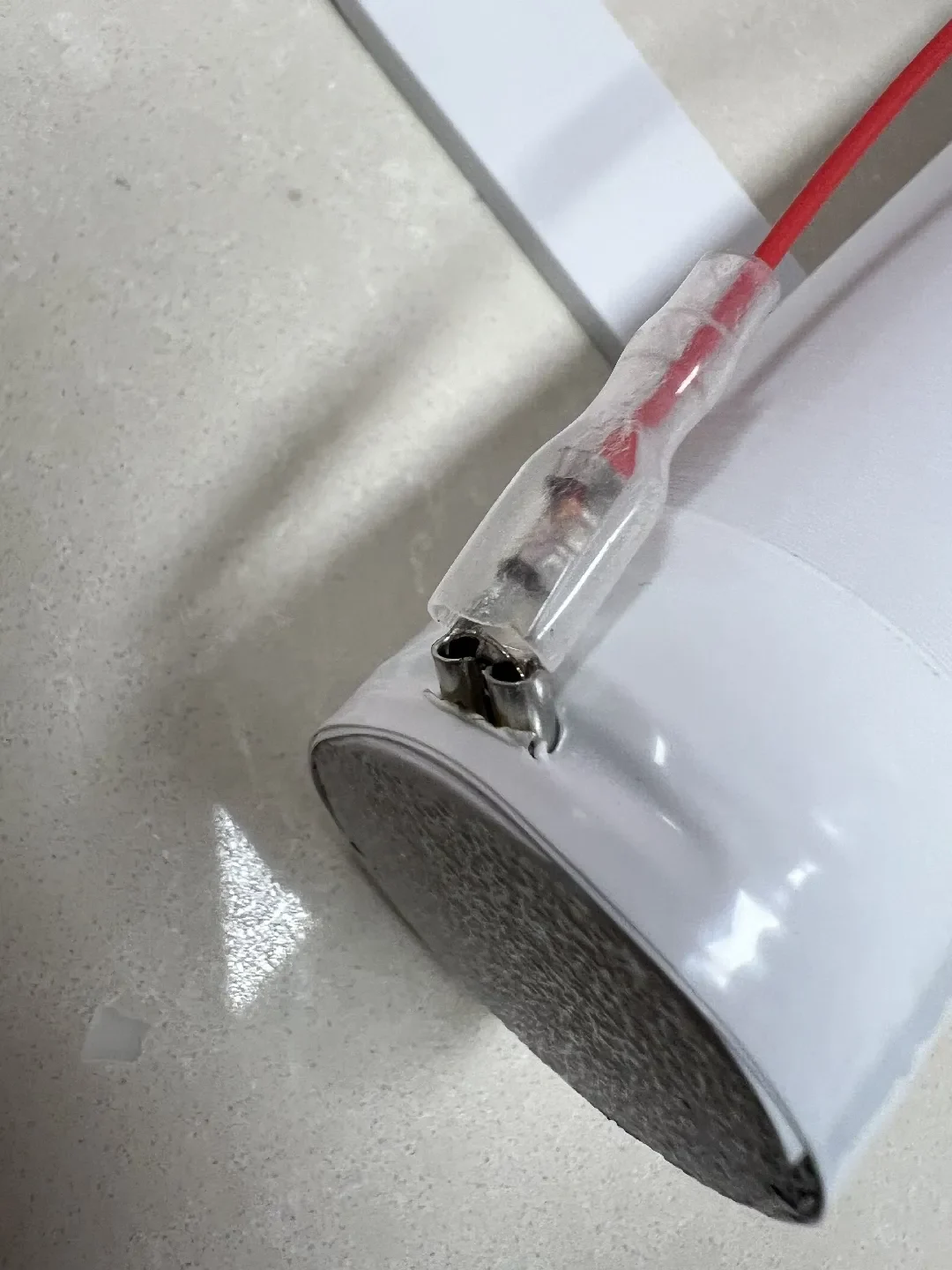

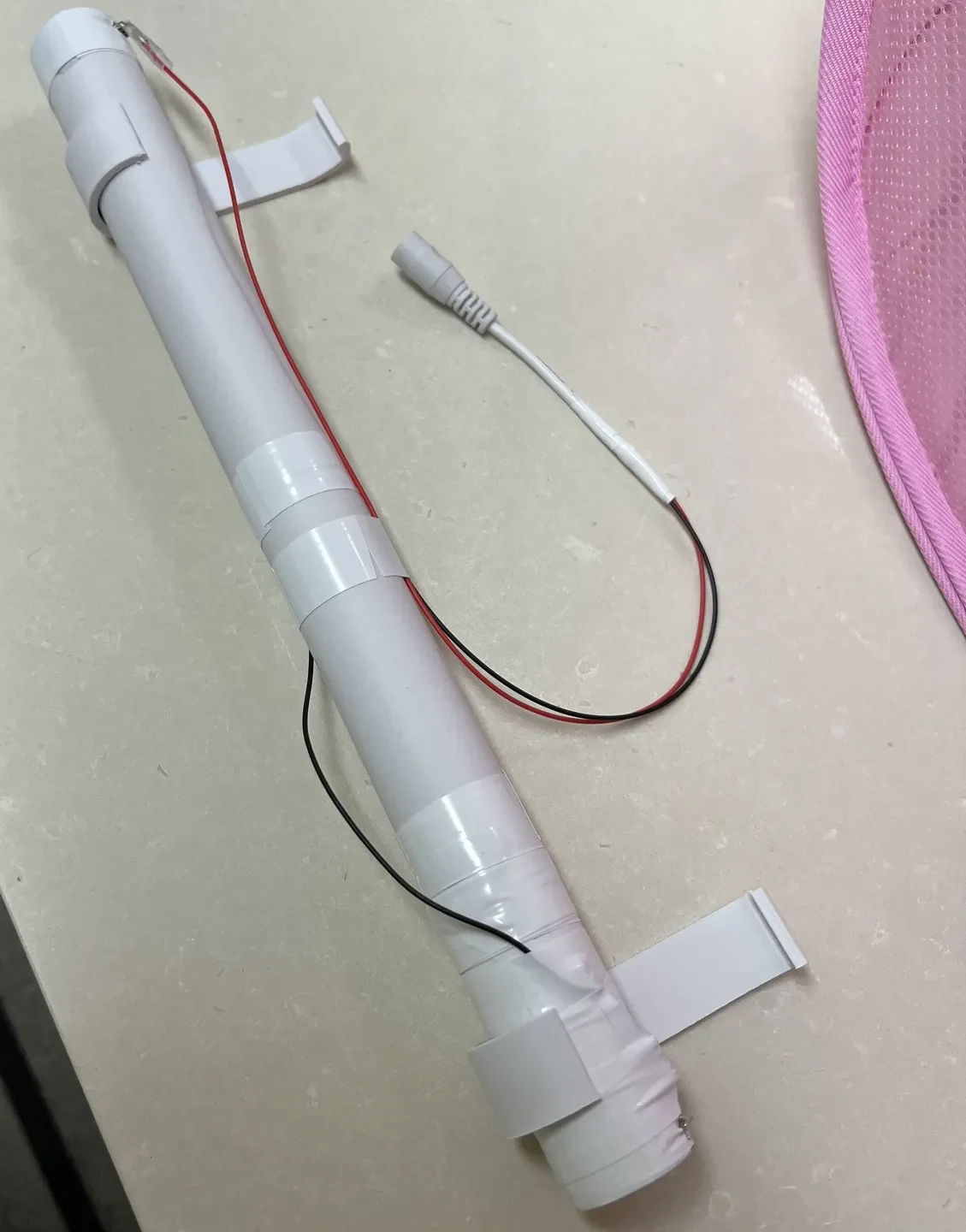

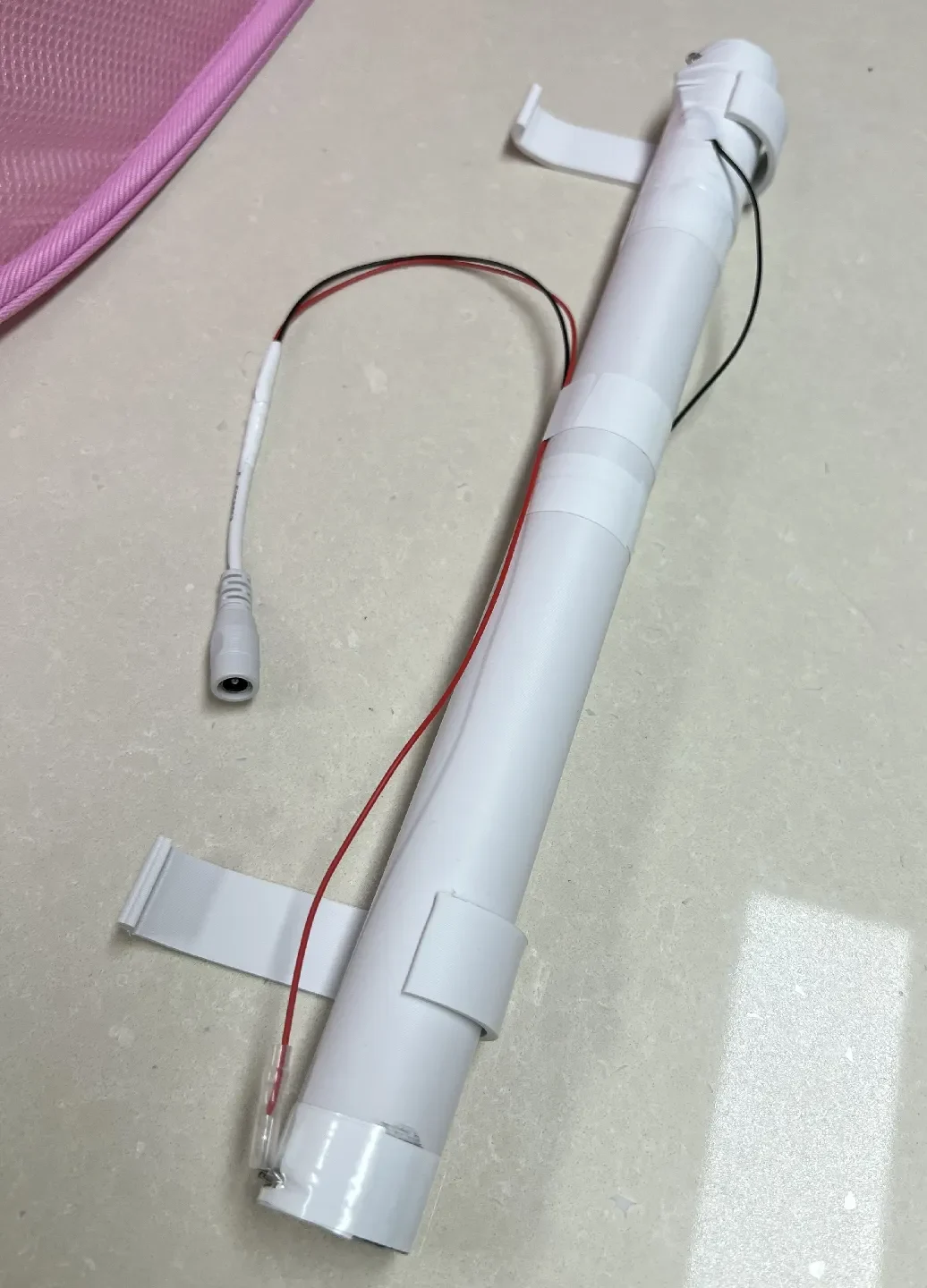

Сборка: Вставьте клеммы, вставьте батарейки. Затем припаяйте предохранитель на 1 А к отрицательной клемме, а другую сторону предохранителя — к черному проводу (который должен идти к внешнему проводнику пулевидного разъема. Обожмите гнездовой лепестковый разъем к красному проводу и подключите его к положительному выводу аккумуляторной батареи. Я использую изоленту, чтобы связать провода и предохранить их от напряжения.

Чтобы перезарядить батареи, отсоедините лепестковый разъем от положительной клеммы, раскрутите две половинки, извлеките и зарядите батареи.

Должно быть довольно понятно, как крепится аккумуляторный блок. Распечатайте два «держателя для батарей». Я считаю, что проще всего поместить большой крючок держателей под аккумуляторный блок, а затем сдвинуть оба держателя ��верх за жалюзи, где они должны появиться за верхней частью жалюзи, где вы затем сможете вдавить их в выступ сверху.

Вот где я взял детали (возможно, вы сможете найти лучшие/дешевые альтернативы):

Клеммы аккумулятора: https://www.aliexpress.us/item/2251832639324517.html

Предохранители: https://www.amazon.com/dp/B081Y8M4ZP

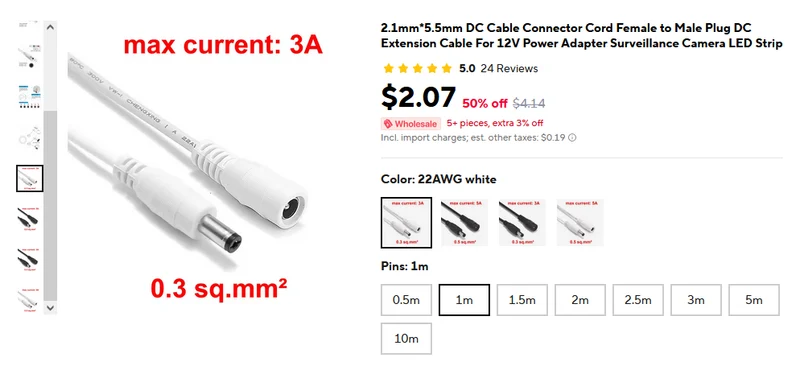

Разъемы ствола: https://www.aliexpress.us/item/3256801843520446.html

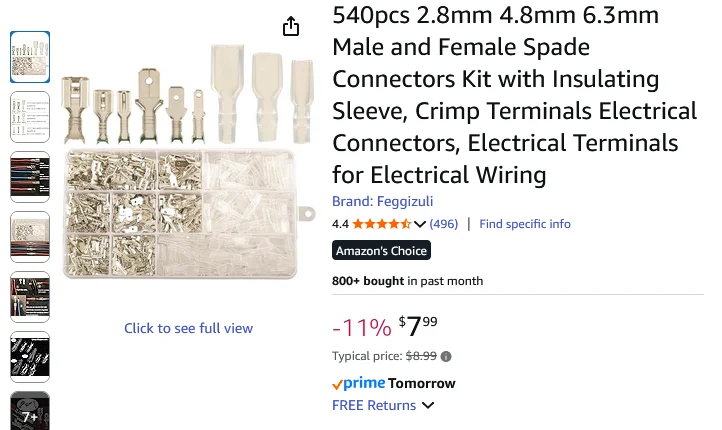

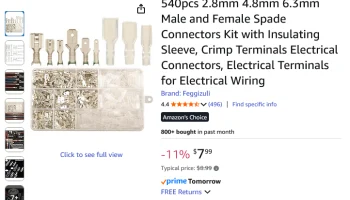

Лопаточные разъемы: https://www.amazon.com/dp/B0CJQ8PN7P

Думаю, на этом все — оставьте комментарий, если у вас есть вопросы.
