Стержень регулировки оконных жалюзи/соединитель палочки

Это разъем, который соединяет стержень/рычаг регулировки жалюзи с поворотным механизмом горизонтальных алюминиевых жалюзи. Моя каким-то образом деформировалась и продолжала выскакивать, когда я пытался закрыть жалюзи. Затем я разработал эту модель, чтобы заменить ее вместо того, чтобы покупать новую палочку.

ОКОНЧАТЕЛЬНАЯ версия — это та, которую я распечатал сам и загрузил фотографии. Я также создал модель с немного более толстыми стенками, на случай, если она кому-нибудь понадобится, с метким названием FINAL_ThickerWalls.

Отверстие для болта 3 мм имеет диаметр ровно 3 мм, поэтому его можно нарезать самостоятельно. Разъем предназначен для установки палочки/стержня диаметром 6,84 мм из стороны в сторону.

Это было напечатано на принтере Prusa i3 Mk3s с заполнением 20% и настройкой «Качество 20 мм». В качестве нити я использовал eSun PLA.

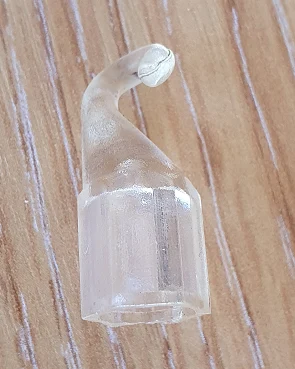

На фотографиях изображен новый печатный разъем для зонда, а также старый, который он заменил.
