Пенный дротик SRP-2 с отдачей

ОБНОВЛЕНИЕ 17.08.2023: Руководство по сборке обновлено с версии 0.1 до версии 0.2. Сюда входит дополнительная информация и ссылки в разделе «Электроника и внутренние компоненты» списка деталей, а точнее добавление конкретной батареи, необходимой для установки в батарейный отсек этого бластера. Слегка отредактирована часть описания «Оборудование», чтобы более четко указать на Руководство по сборке.

ОБНОВЛЕНИЕ от 16 августа 2023 г.: Отредактирована часть описания «Свяжитесь со мной», чтобы указать, как отправить мне сообщение. Обычно я не принимаю случайные запросы на добавление в друзья, поэтому, пожалуйста, присоединяйтесь к серверу Discord /r/Nerf, указанному ниже, сейчас.

ОБЗОР БЛАСТЕРА

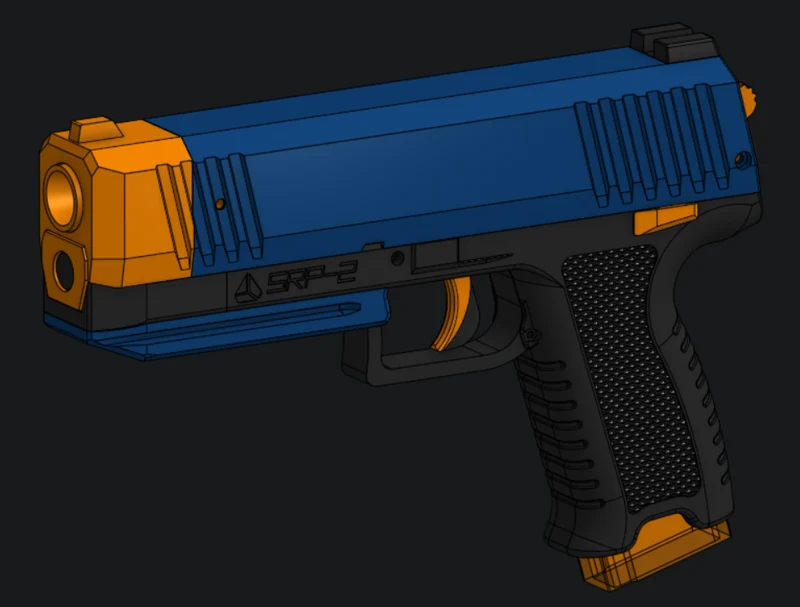

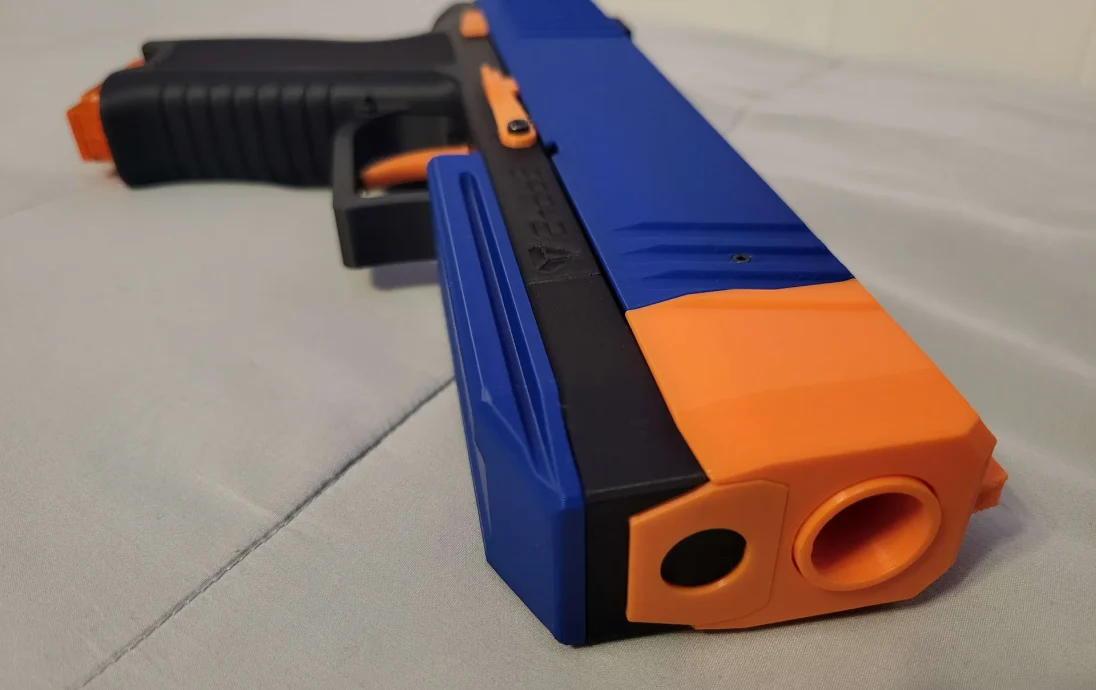

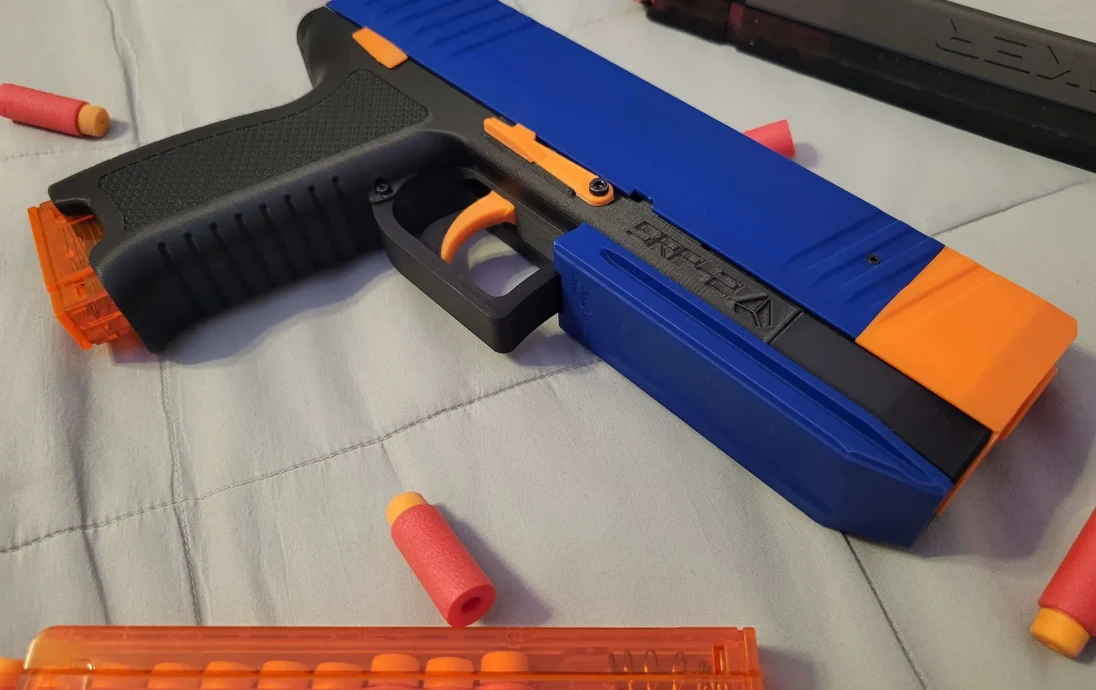

SRP-2 — это полудротиковый пистолет с маховиком, который работает с прямыми магазинами Talon, а также имеет затвор, который откатывается при нажатии на спусковой крючок. Он использует 130 моторов и соловьиные махови��и и обещает более захватывающие впечатления от пистолета с FPS выше 110. Я разработал его, по сути, как современный Dessert Pigeon Mk8 от MHP. Как и у Dessert Pigeon Mk8, затвор откатывается при нажатии на спусковой крючок, имеет фиксатор затвора, принимает прямые магазины Talon и представляет собой микромаховик. Тем не менее, SRP-2 создан с нуля с использованием более удобного угла захвата, стиля в стиле Гонконга, использует более распространенное оборудование и в целом более компактен, чем Dessert Pigeon.

Батарейный отсек предназначен для батарей Nightingale, и это почти все. Я знаю, что аккумуляторы 3S 550мАч 80С подходят, и в целом их должно хватить для питания этого бластера, так как там питаются только 2 мотора.

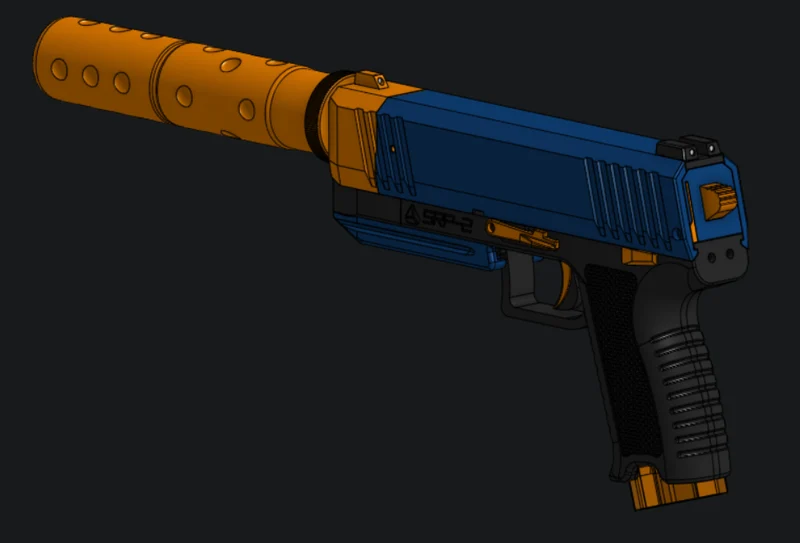

Он состоит из нескольких частей, которые можно легко заменить, чтобы настроить бластер, и я также включил файлы STEP, чтобы вы могли легко создавать свои собственные насадки!

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Все, что вам действительно нужно для создания этого бластера, — это набор метрических шестигранных ключей, паяльник, несколько кусачек и хорошо настроенный 3D-принтер со станиной 220x220 мм (по сути, любой принтер класса Ender 3). Однако, поскольку это бластер, напечатанный на 3D-принтере, вам может потребоваться отшлифовать и обрезать некоторые детали. Рекомендуемый набор инструментов приведен ниже:

Кусачки
Метрические шестигранные ключи
Паяльник
Припой
Инструмент для зачистки проводов
3D-принтер с объемом печати 220x220x250 мм.
Инструменты для термофиксации паяльника
Цианоакрилатный клей
Наждачная бумага и/или ручные напильники

Если вы покупаете связанные вставки для термофиксации, в комплект входят несколько наконечников, которые подходят для определенных паяльников. Их использование значительно облегчит установку термофиксирующих вставок; поверьте мне, вам не захочется иметь дело с кривыми вставками.

ОБОРУДОВАНИЕ

SRP-2 требует очень мало специализированного оборудования; в нем используются легкодоступные метрические крепежи и термофиксированные вставки, которые вы можете найти на Amazon, используя ссылки в списке деталей прилагаемого руководства по сборке. Пружины, использованные в этой сборке, взяты из комплекта пружин, который я купил в Home Depot; Я указываю приблизительные необходимые размеры пружин в списке деталей руководства по сборке, если рядом с вами нет магазина Home Depot. Имейте в виду, что сброс спускового крючка, вес спускового крючка и вес ��свобождения магазина были разработаны с учетом пружин Home Depot, и что использование слишком легких пружин приведет к неправильной работе бластера или к его сильному заклиниванию.

Полный список деталей для этого бластера находится в Руководстве по сборке. Руководство по сборке вы можете найти в разделе файлов этой модели. В этот список запчастей входит все необходимое оборудование, электроника и другие внутренние устройства.

СБОРКА

Прилагаемое руководство по сборке поможет вам собрать этот бластер. Руководство по сборке находится в стадии разработки, поэтому, если у вас есть какие-либо предложения или вы обнаружите какие-либо опечатки, свяжитесь со мной.

Для некоторых деталей может потребоваться клей, шлифовка и многое другое. Это гораздо более сложная конструкция, чем NSP-1k или Gryphon, с гораздо большим количеством движущихся внутренних частей, ��оторые требуют довольно жестких допусков и подгонки для правильной работы. Возможно, вам придется отрегулировать такие вещи, как рампа подачи, чтобы обеспечить правильную подачу, поскольку конструкция, по сути, выталкивает дротик из прямого когтя под нечетным углом. Это требует некоторого тестирования и шлифовки, чтобы сделать его достаточно гладким и надежно перенаправлять дротики.
