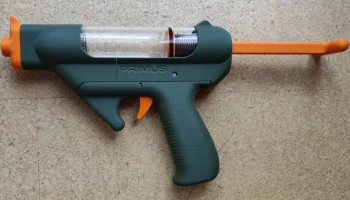

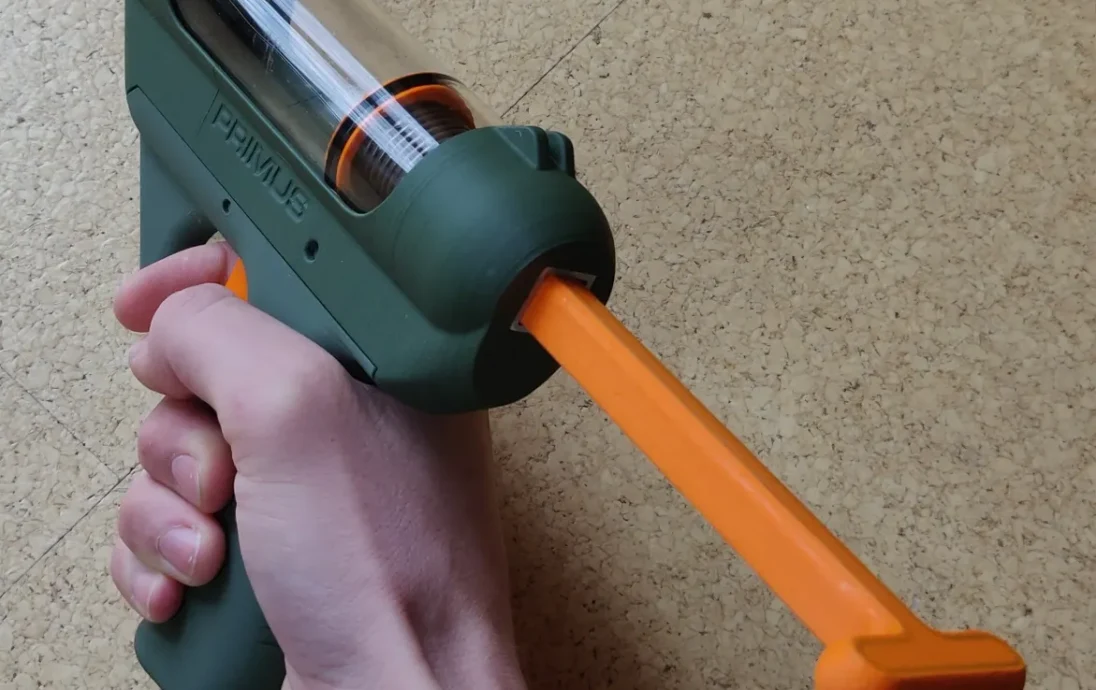

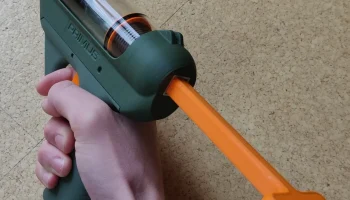

Primus V1.1 - самодельный нерф с одиночным выстрелом

Примус V1.1

обновление 04.02.2024: V1.1 (непроверено)

Стержень Prime и головка плунжера теперь печатаются с смоделированной резьбой M12, на одну меньше.
Удилище Prime также тоньше, что снижает вес.
Немного уменьшен диаметр канавки уплотнительного кольца головки плунжера, так как оно было слишком тугим.
Модифицированный улов для работы с новым основным удилищем.
Casing_grey больше не использует труднодоступный алюминиевый профиль, геометрия также была адаптирована для установки нового штока поршня, были внесены незначительные изменения в целик.
Слегка изменены размеры спускового крючка для уменьшения провисания, закругленная зона контакта с пальцем для удобства (обратная совместимость, заменяет старый напильник)
Добавлена версия кожуха и дульного среза диаметром 15 мм без металлического ствола (обратная совместимость, добавлен вариант).
Личное примечание: я не буду дальше обновлять эту модель, потому что работаю над обновленной версией, поскольку с тех пор, как я выпустил ее изначально, я улучшил свои навыки моделирования и хочу сделать все это более элегантным в сборке.

общая информация

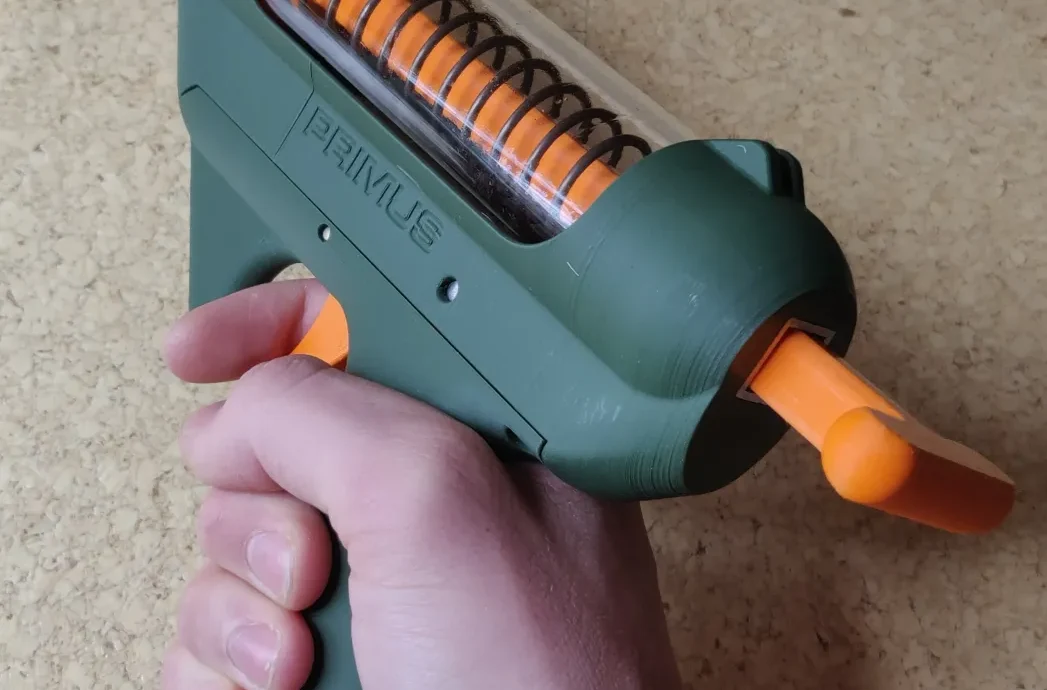

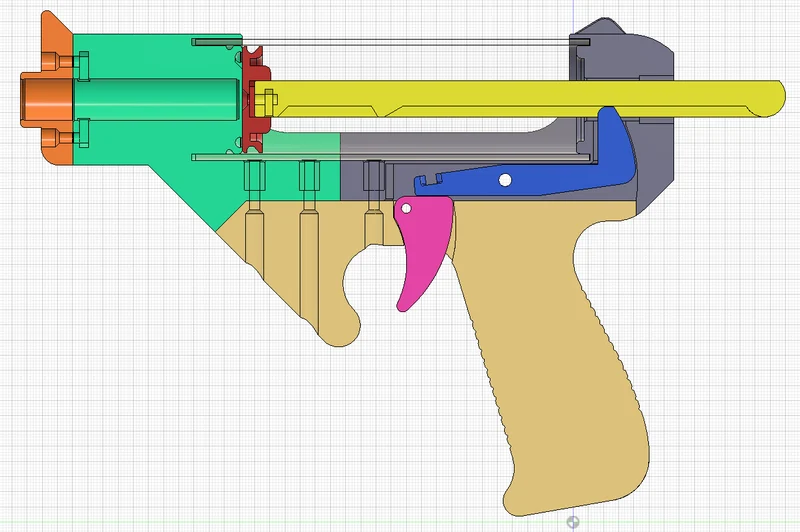

Для облегчения идентификации каждой детали, предназначенной для печати, в руководстве по сборке присвоен отдельный цвет и имя файла, например: поршень_желтый.

Я включил файл Step и f3D, чтобы упростить создание ремиксов и редактирование.

рекомендации по настройке принтера
20% заполнение, кроме защелки и штока поршня
защелка и шток поршня 50%+ заполнения и/или 5+ периметров
все детали можно печатать без подставок

сборка

см. primus_assembly.pdf

аппаратное обеспечение
6 винтов M3x10 с потайной головкой и крестообразным шлицем (начиная с версии V1.1, 5 шт.)
2 винта M3x12 с потайной головкой и крестообразным шлицем
8x гайки M3 (начиная с V1.1, 7x)
1 уплотнительное кольцо 22x2,5 (22 — внутренний диаметр)
2 уплотнительных кольца 22x3,5 (22 — внутренний диаметр)
1 трубка с на��ужным диаметром 70 x 17/32 дюйма или 70 x 15 мм (латунь/алюминий) или без нее (см. варианты напильника для кожуха) для 15 мм, с фаской по наружным краям
1 квадратный алюминиевый профиль 15,5x1,5 длиной 10 мм (начиная с версии 1.1 больше не требуется)
1 пружина длиной 10 мм, наружным диаметром 6,5 мм
1x пружина для длинного выстрела (используется пружина: детали blasterparts, 9-килограммовая настроечная пружина для длинного выстрела, 130x26,8x2)
1 акриловая трубка 40x130x2 (одна внутренняя кромка с фаской на 1-1,5 мм)
1 металлический штифт 3х26 (или металлический стержень, обрезанный по длине)
1 металлический штифт 4x26 (или металлический стержень, обрезанный по длине)
— смазка

инструменты
сверла диаметром 3 и 4 мм.
скальпель/точный нож
молоток (возможно для латунного ствола и алюминиевого профиля)
Крестовая отвертка PH1

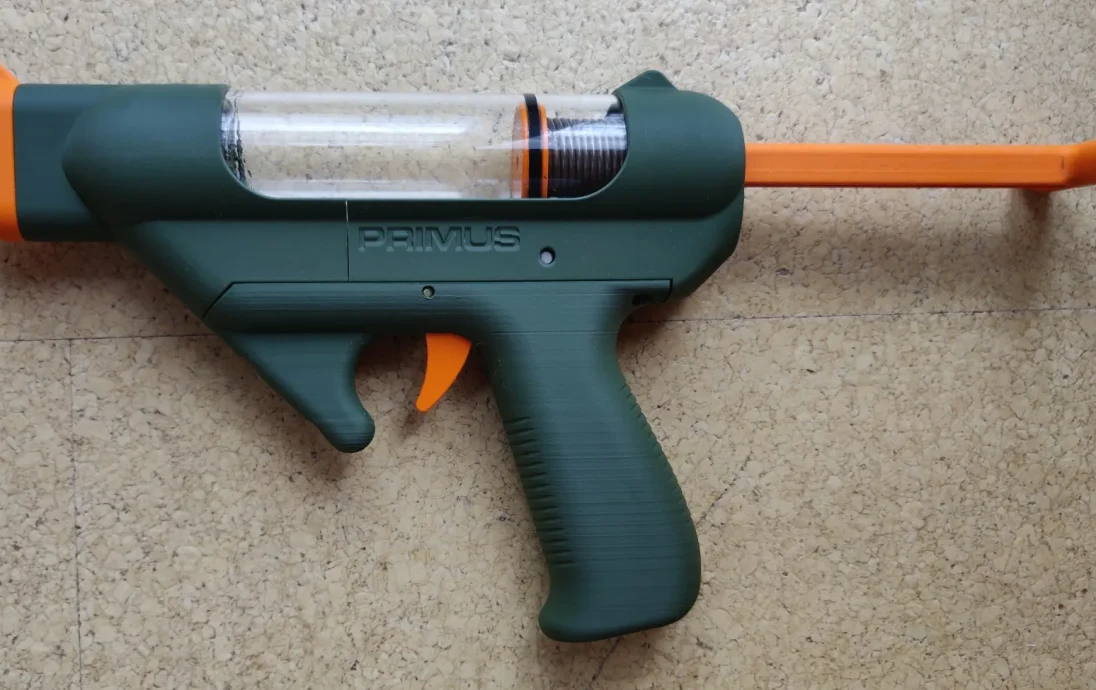

технические данные
однозарядный фронтальный заряжатель бластерного типа
длина вытяжки 81,5 мм
длина ствола 70 мм
объем поршня 81,43 см^3
предварительное сжатие пружины 20 мм
тип улова Caliburn Catch
калибр 12,7 мм (0,50 дюйма)
