Сумка для корзинок для собак-охотников // Замена зажима

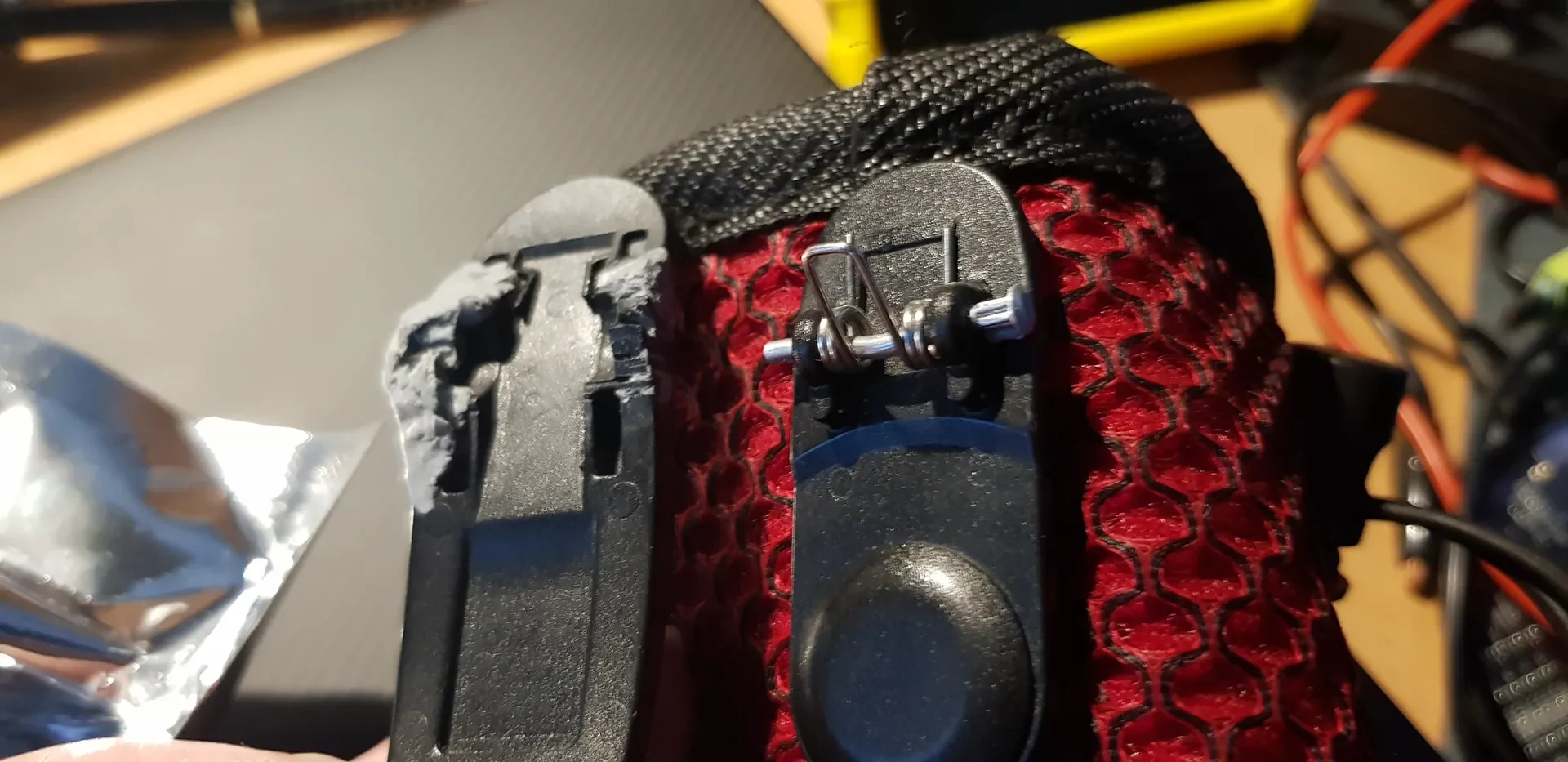

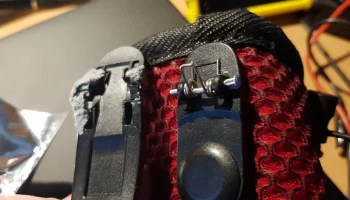

Я сломал сумку для ниток для собаки, потому что она застряла за кустом во время прогулки.
Сумка до сих пор хорошая, не хотелось ее выбрасывать. А когда покупал новый, боялся, что он снова сломается, так как клипса вокруг оси кажется слабоватой.

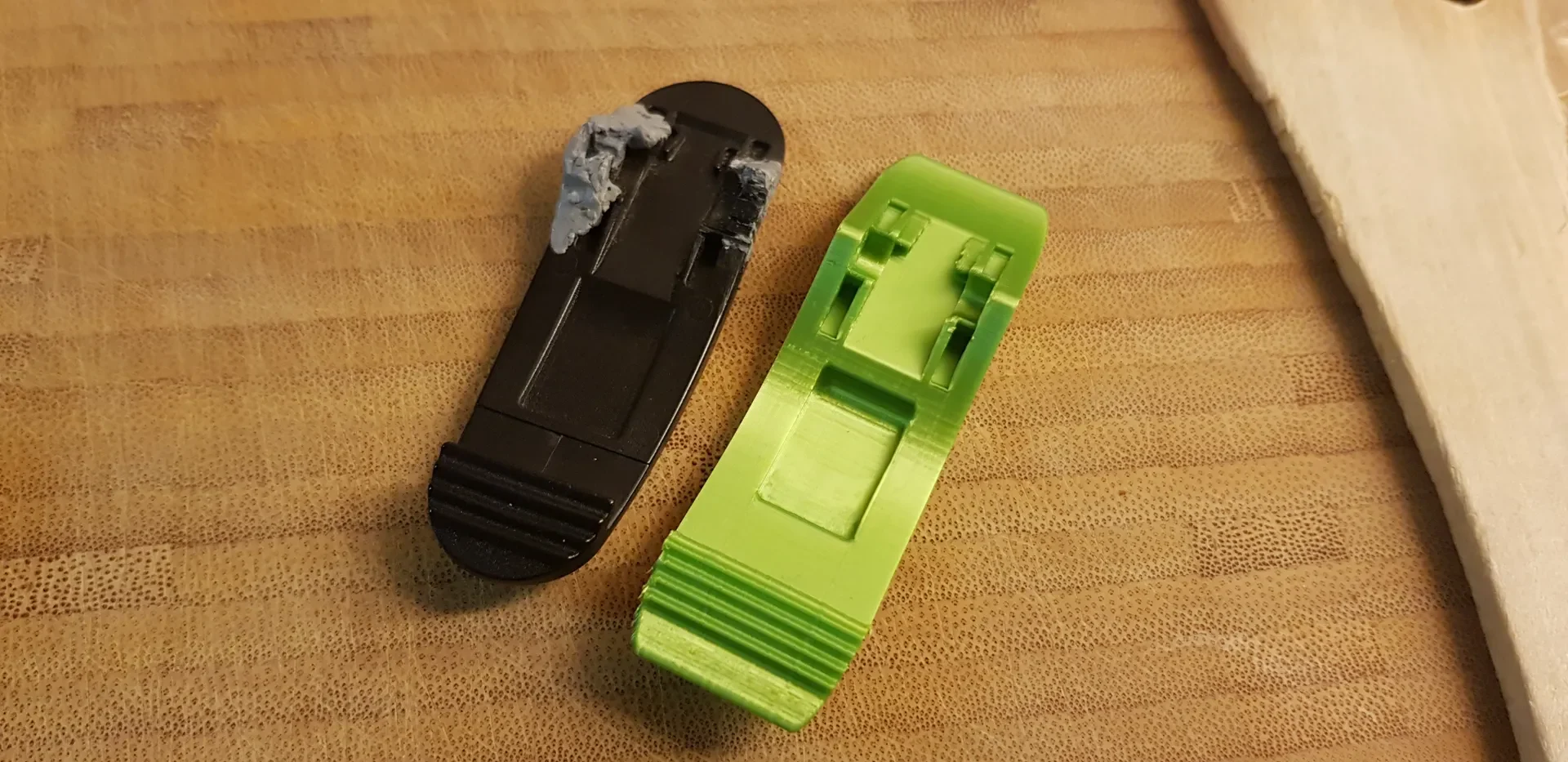

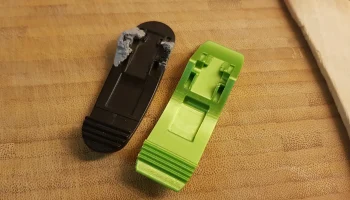

Поскольку теперь эта сум��а есть у многих членов моей семьи, и я ожидаю, что еще одна сломается, я решил сделать новую, более прочную часть зажима, которая сможет заменить оригинал.
Обучение: для меня также было хорошим испытанием научиться создавать более органичные формы в Fusion 360. Полосы для захвата и отступ на внешней поверхности заняли больше времени, чем остальная часть клипа XD. Но я научился работать с 3D-эскизами, которыми обычно никогда не пользуюсь.
Печать:
Напечатан на одной стороне PLA, 3 слоя. Некоторые опоры, окрашенные вручную, на внутреннем и внешнем концах зажима (см. рисунок с опорой, окрашенной вручную).
Сборка:
Снимите металлическую ось: я распилил оригинальную металлическую ось пополам, чтобы можно было вынуть ее, не повредив пружину или пластиковое основание. Ось согнута посере��ине, поэтому ее невозможно просто вытащить.
Добавьте винты: в качестве замены оси я использовал винты M2. Вкручиваю их в клипсу, не выпирая изнутри. Затем поместите пружину в зажим. При надевании зажима на сумку убедитесь, что открытые концы пружины направлены от зажима к верхней части сумки.

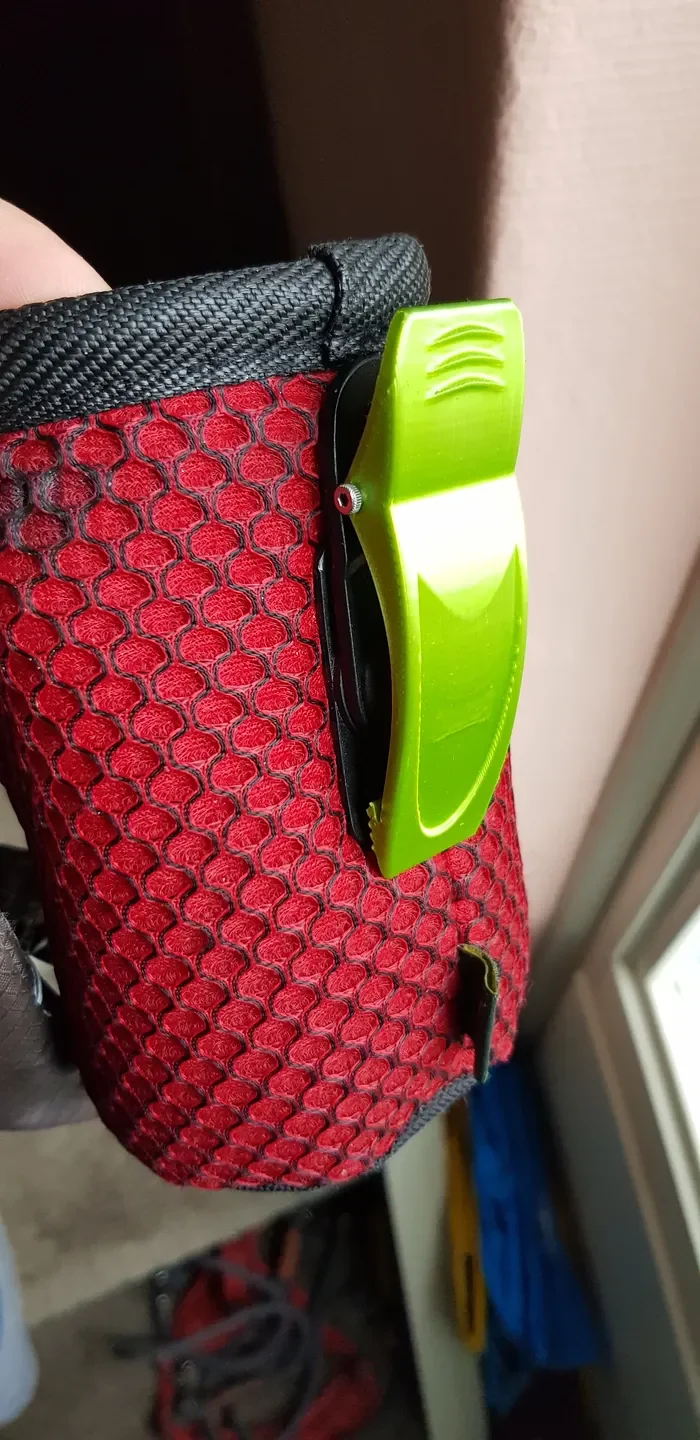

Ввинтить: прижимая зажим с пружиной внутри к сумке, вы можете полностью ввинтить винт, чтобы он прошел через оригинальные осевые отверстия сумки. Не затягивайте их слишком сильно, так как это сорвет пластиковую резьбу, которую вы только что сделали внутри 3D-печати, и винт может затянуться менее плотно.
Будущее? Улучшения:
Если мне нужно распечатать еще один, я мог бы добавить среднюю часть, куда можно ввинтить острие винта. В середине пружины есть открытое пространство, которое можно использовать для поддержки кончика винта, ведь это может сделать зажим более прочным. Но с другой стороны… из-за наличия слабого места в уже сделанном нами на 3D-принтере зажиме, этот зажим может первым выйти из строя в результате новой аварии, а не осевых отверстий на сумке. Это означает, что мы можем просто заменить его новым зажимом, так как пакет не поврежден :).
