Запасная угловая ступица для рамы ширмы Broadstone Broml...

ОБНОВЛЕНИЕ-

Я включил усиленную версию, которая лучше подойдет тем, у кого нет промышленных нитей.

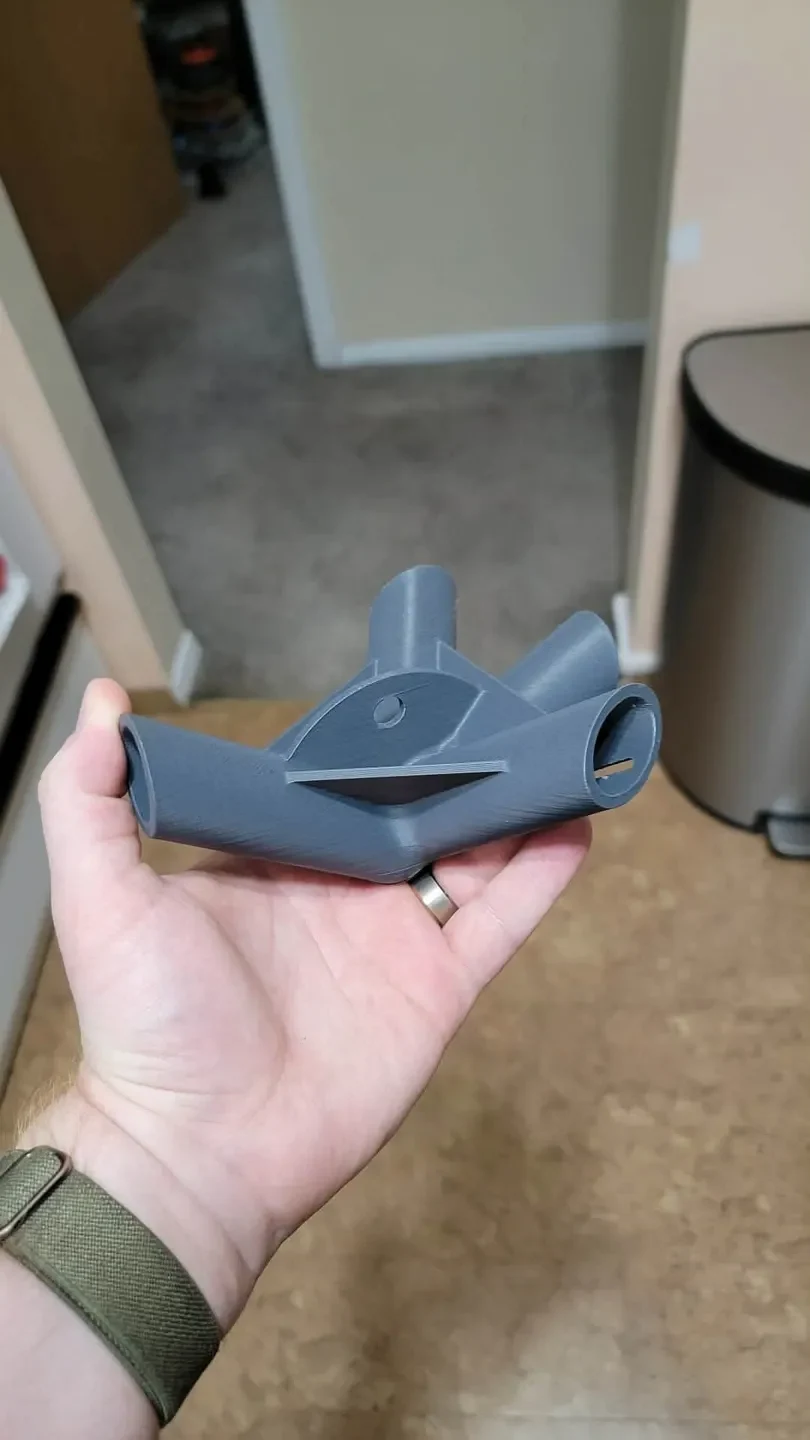

Сменная угловая втулка, распечатанная на 3D-принтере, для Broadstone Bromley Park Screen House. Эта деталь была воссоздана на основе измерений поврежденной оригинальной ступицы после того, как предыдущий ремонт перестал держаться.

Углы опор, зазоры в гнездах и общая геометрия были смоделированы с нуля, поэтому существующая рама должна быть собрана правильно. Готовая замена была установлена ​​с оригинальными опорами и успешно вернула экранную установку в эксплуатацию.

Установка

Подтверждено на экране в Broadstone Bromley Park Screen House.

Разработан на основе размеров оригинальной угловой ступицы.

Подходит к оригинальным опорам рамы.

Совместимость с другими моделями или модификациями ситовых башен Broadstone не подтверждена.

Примечания к проектированию

Критической геометрией было соотношение между четырьмя гнездами полюсов, особенно углы полюсов и зазоры. Ступица также имеет косынки вокруг центрального корпуса для поддержки соединенных полюсных секций.

Материал

ASA-CF был выбран для наружного применения из-за его устойчивости к ультрафиолетовому излучению и погодным условиям, а также жесткости, обеспечиваемой материалом с волокнистым наполнителем.

ASA или другая нить накаливания для наружного применения, устойчивая к ультрафиолетовому излучению, также может подойти, но для этой детали я тестировал материал ASA-CF. Для нити с волокнистым наполнением используйте износостойкую насадку.

Поскольку этот концентратор несет нагрузки на раму, важное значение имеют качество печати, адгезия слоев и выбор материала. Периодически проверяйте деталь, когда сито собрано и подвергается воздействию погодных условий.
