Светодиодная лента Kossel/Delta

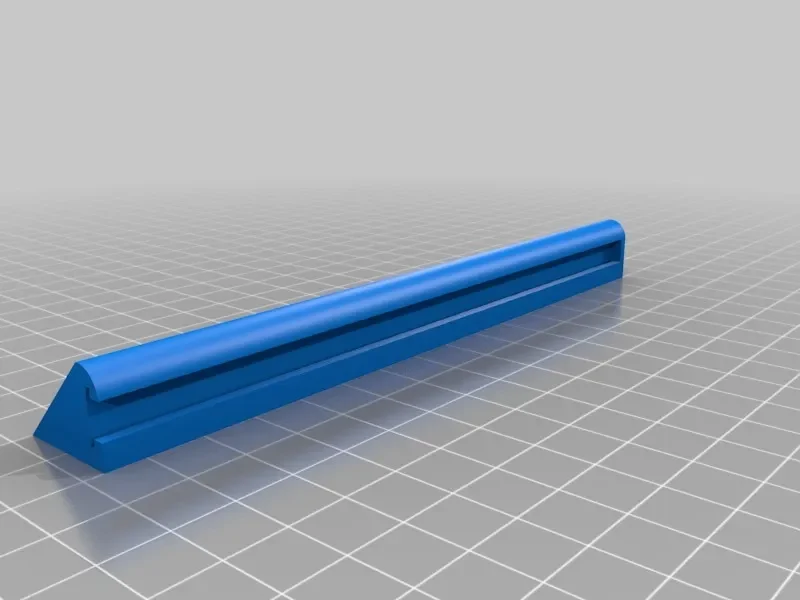

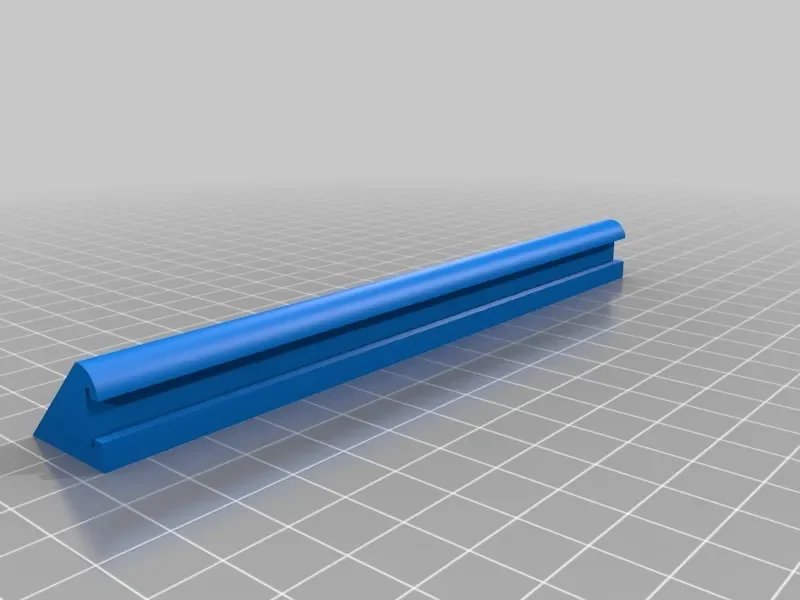

Держатель светодиодной ленты для принтера Kossel (но может быть адаптирован для других).

Прилагаемый STL-файл создан для моего принтера Kossel XL 2020 (кстати, Renren 3D Pro, действительно хорошего китайского принтера).

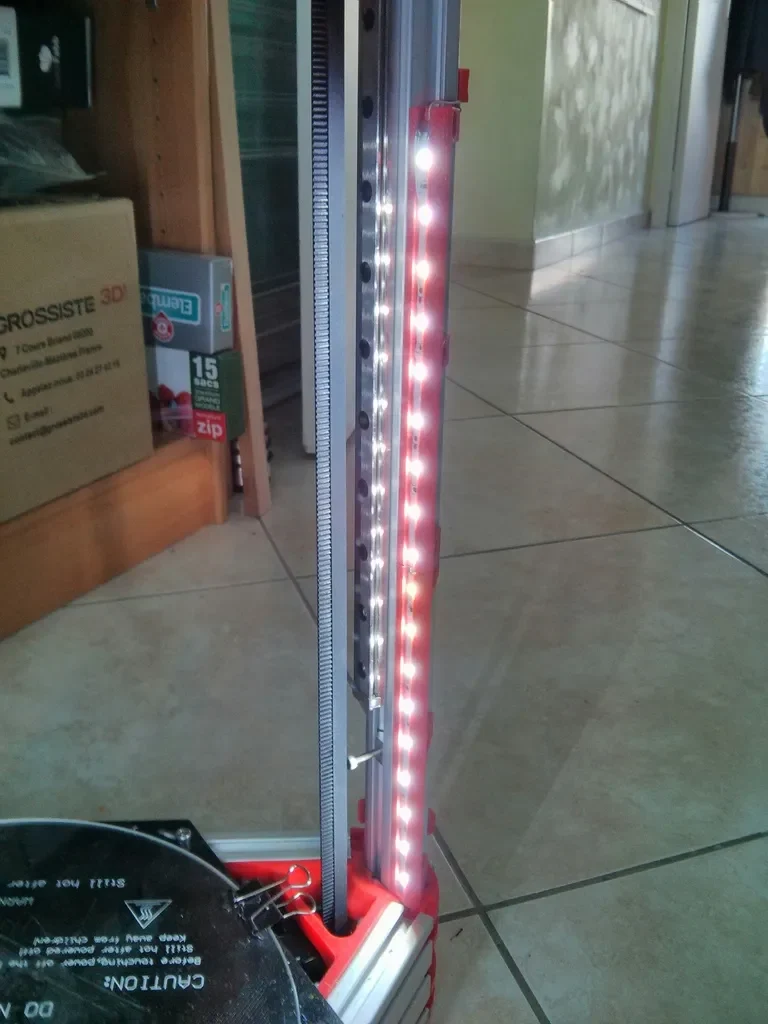

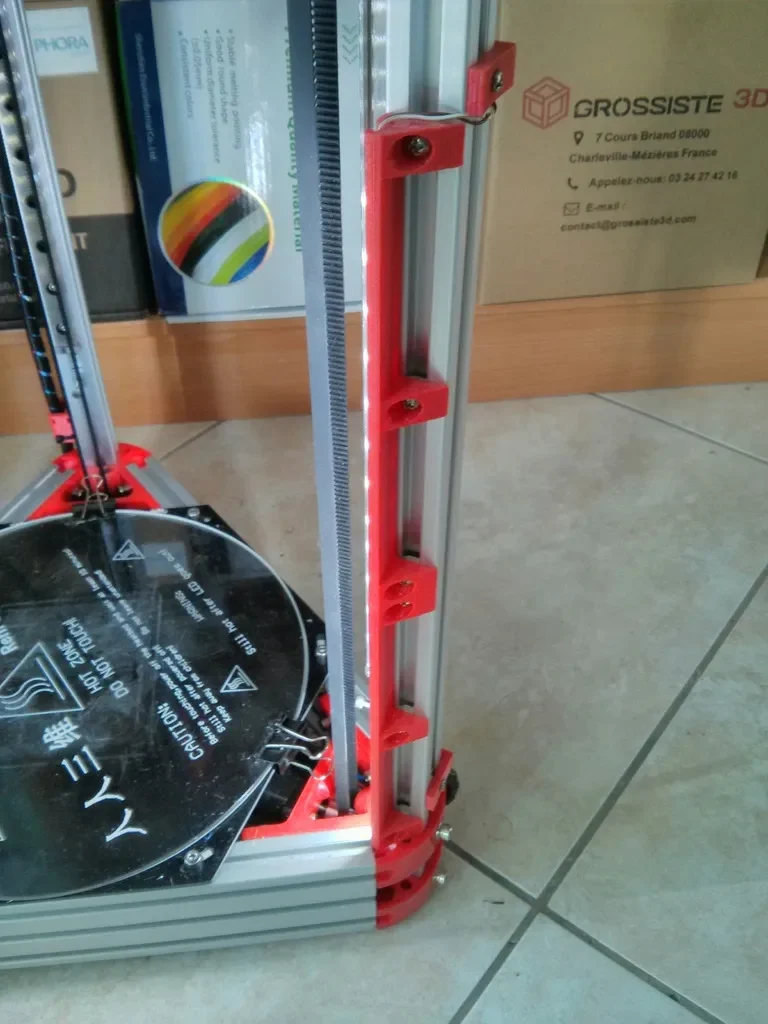

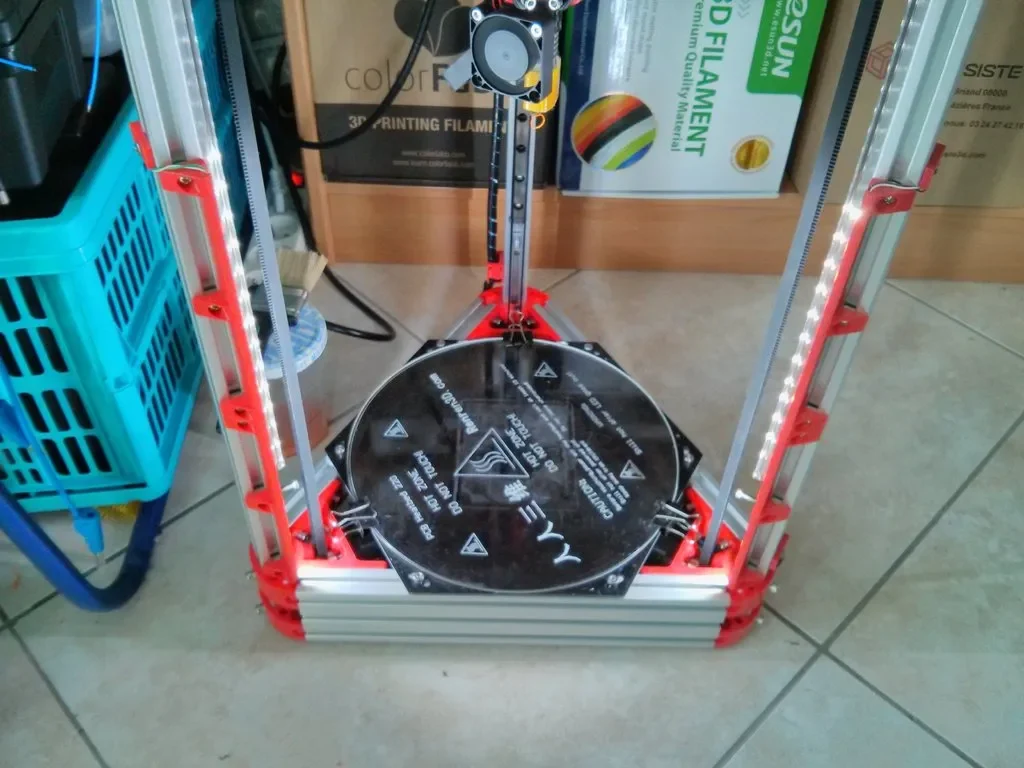

Его можно использовать для добавления светодиодной ленты 2 x 30 см (ширина 8 мм). Каждый держатель полосок состоит из двух частей: основания и удлинителя, что позволяет печатать его на любом принтере обычного размера 20x20 см.

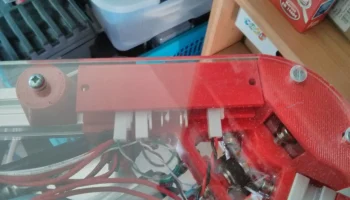

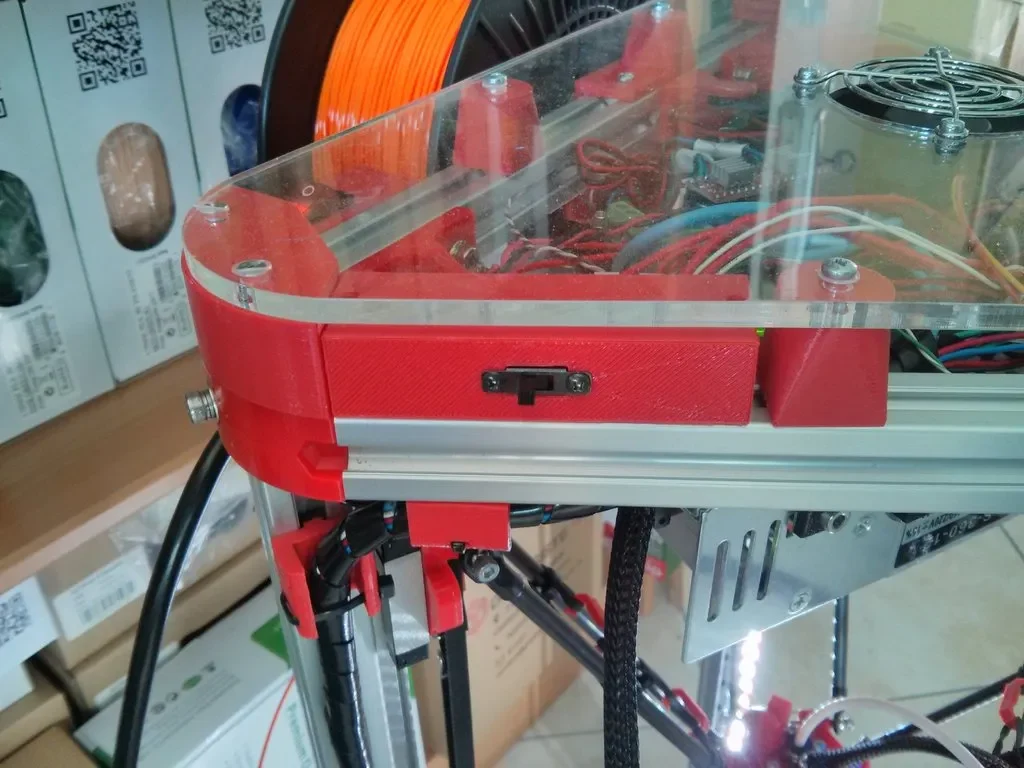

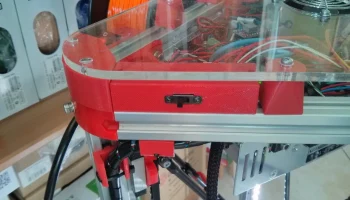

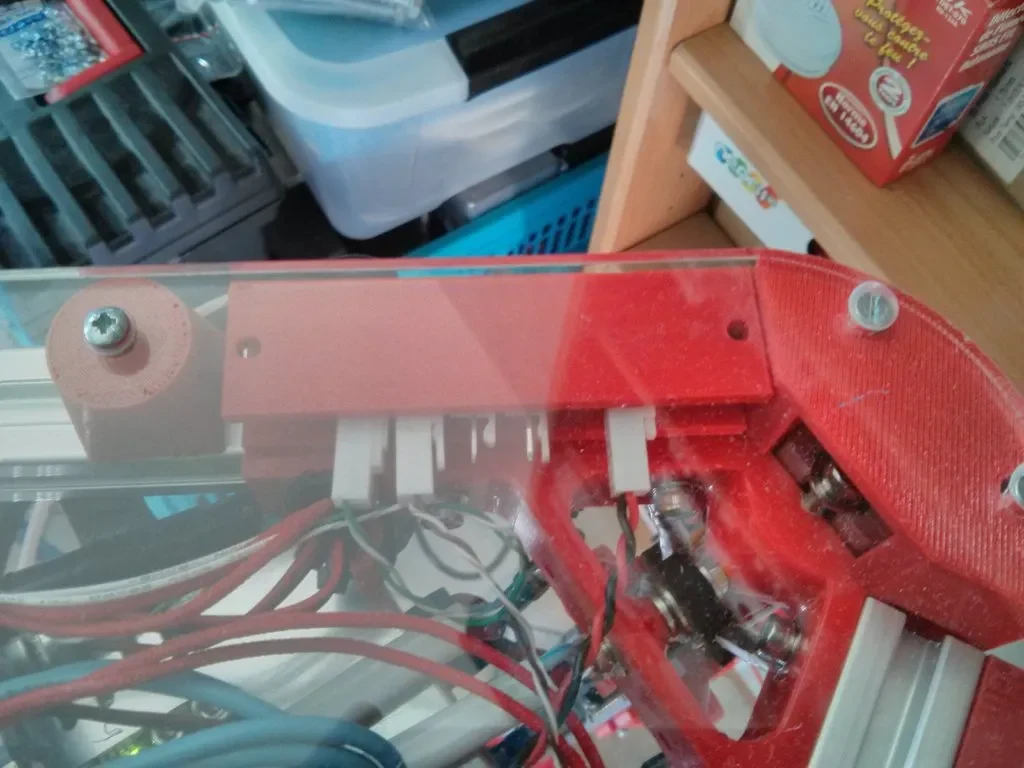

В комплект также входит соединительная коробка, в которой может находиться микропереключатель и набор разъемов (например, до 5 Molex KK254). Все эти компоненты можно впаять в простой кусок картона. На разъем поступает питание, ко��орое проходит через переключатель, а затем поступает на другой разъем. Остальные разъемы можно использовать для питания нескольких светодиодных лент.

Я добавил исходный файл OpenScad, чтобы детали можно было адаптировать под любой принтер. В начале .scad я использую максимально возможный вариант, который позволит вам изменить каждый аспект (длину, угол, размер профиля, размер светодиодной ленты...).

Если вы используете держатель светодиодной ленты для определенного типа или принтера, не стесняйтесь, создайте ремикс со ссылкой на принтер, пожалуйста, для других людей :).

Настройки печати

Бренд принтера:

РепРэп

Принтер:

Ренрен 3D Про

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

25%

Примечания:

Для полосок необходима опора (везде, а не только на кровати). Распечатайте их как есть в файле STL, то есть той стороной, которая будет на профиле внизу (на станине).

Коробку разъема легко распечатать, поддержка не требуется. Просто напечатайте лицо переключателя внизу (вам нужно повернуть предоставленный файл STL на 90 °).
