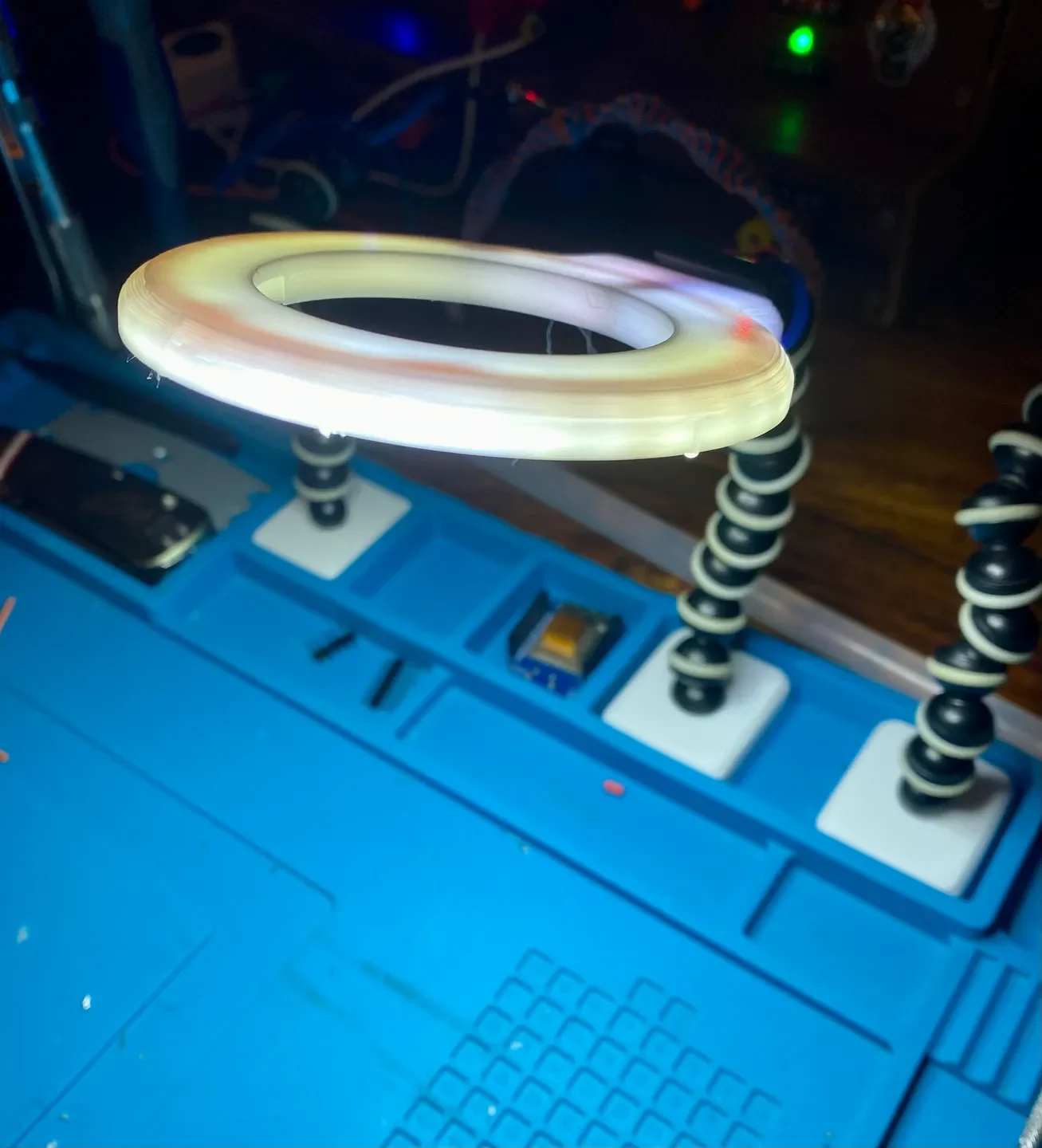

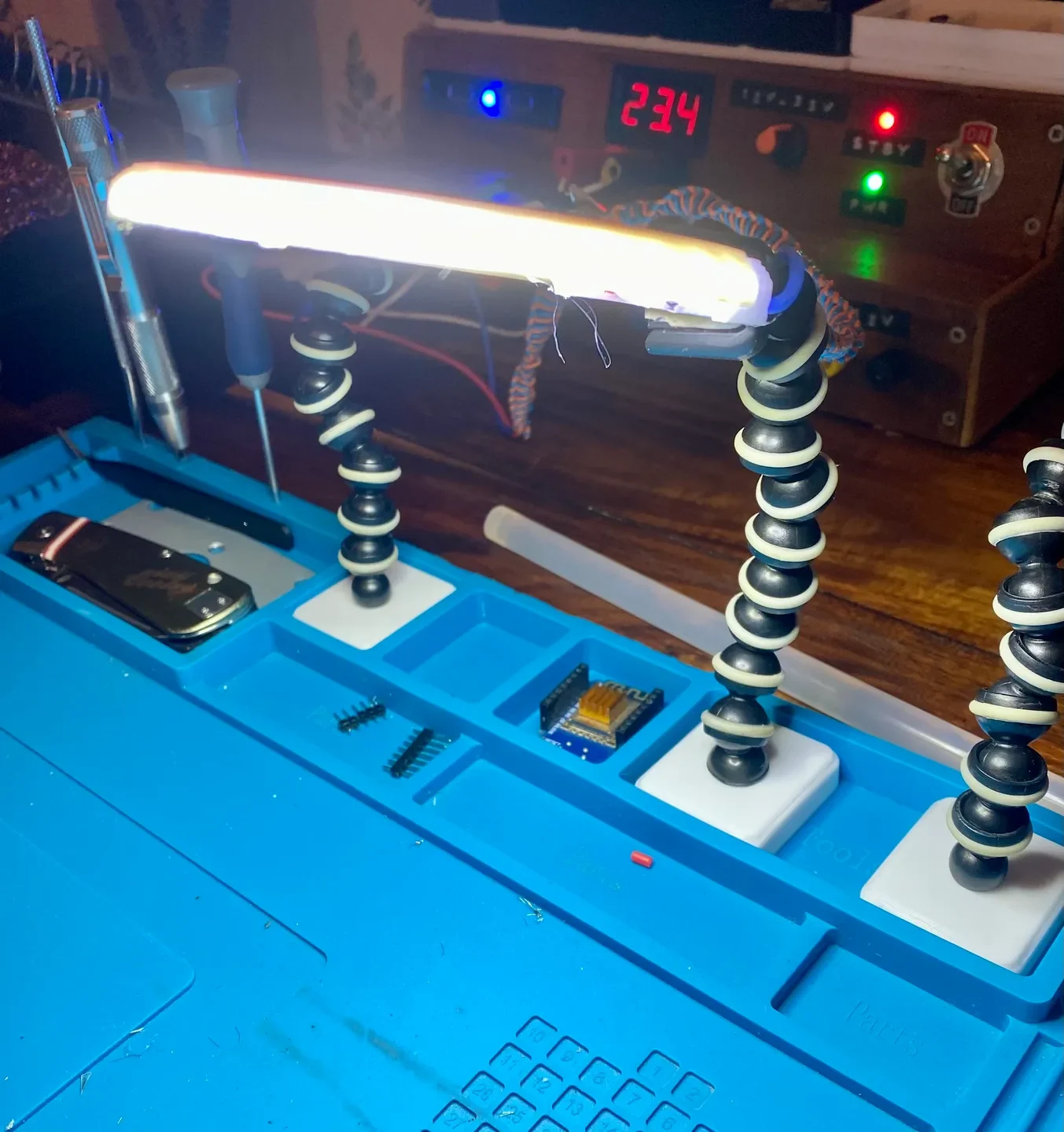

Рабочий фонарь с силиконовым ковриком
Рабочий фонарь с силиконовым ковриком v1
Эта простая модель добавляет света вашему силиконовому рабочему коврику, в ней используются лотки для деталей и дешевый штатив в стиле Joby.
Размеры моего лотка для деталей составляли 41 x 35 x 12 мм.
Материалы
Силиконовый рабочий коврик
Пример штатива (его можно купить гораздо дешевле)
Гайки и болты M4 x 12 мм.
Гайка и болт M3 x 8 мм.
Вызывной индикатор телефона (82 мм ⌀)
Инструкции по сборке
Вставьте болт M4 x 12 мм в нижнюю часть отпечатка, а гайку M4 вставьте в паз в верхней части отпечатка.
Отсоедините часть одной из ножек штатива и просверлите отверстие диаметром 4 мм, наденьте его на болт и добавьте еще одну гайку М4 для фиксации.
Отсоедините башмак штатива и просверлите отверстие диаметром 3 мм, вставьте гайку М3 в корпус фонаря и скрутите башмак и корпус фонаря вместе.
Рассеиватель не является обязательным, в зависимости от яркости вашего света. Я отпаял кольцевую лампу от небольшой печатно�� платы и запитываю ее напрямую от настольного источника питания. снабжение.
