OptiVisor (Donegan) Light
Я большой поклонник Optivisor от Donegan. https://doneganoptical.com/product/optivisor/ Учитывая то количество времени, которое я трачу на просмотр мелочей, стоит приобрести подлинную статью, а не один из миллиона более дешевых вариантов.
Хотя варианты источника света мне не понравились… или, по крайней мере, меня напугали отзывы… и не для этого ли у нас вообще есть 3D-принтеры?

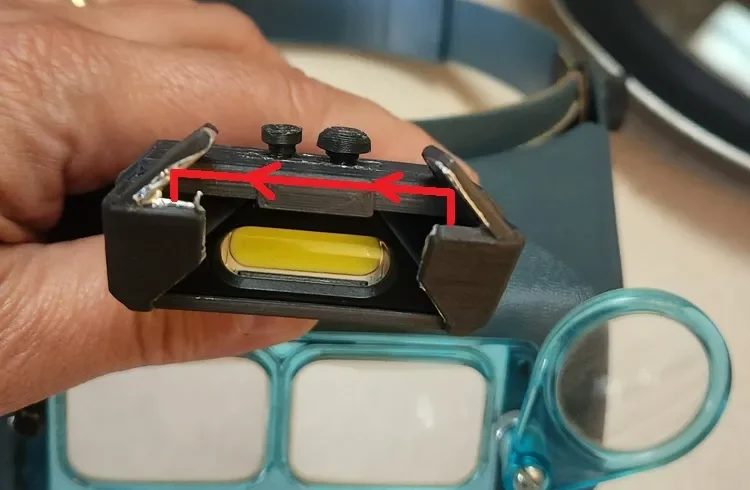

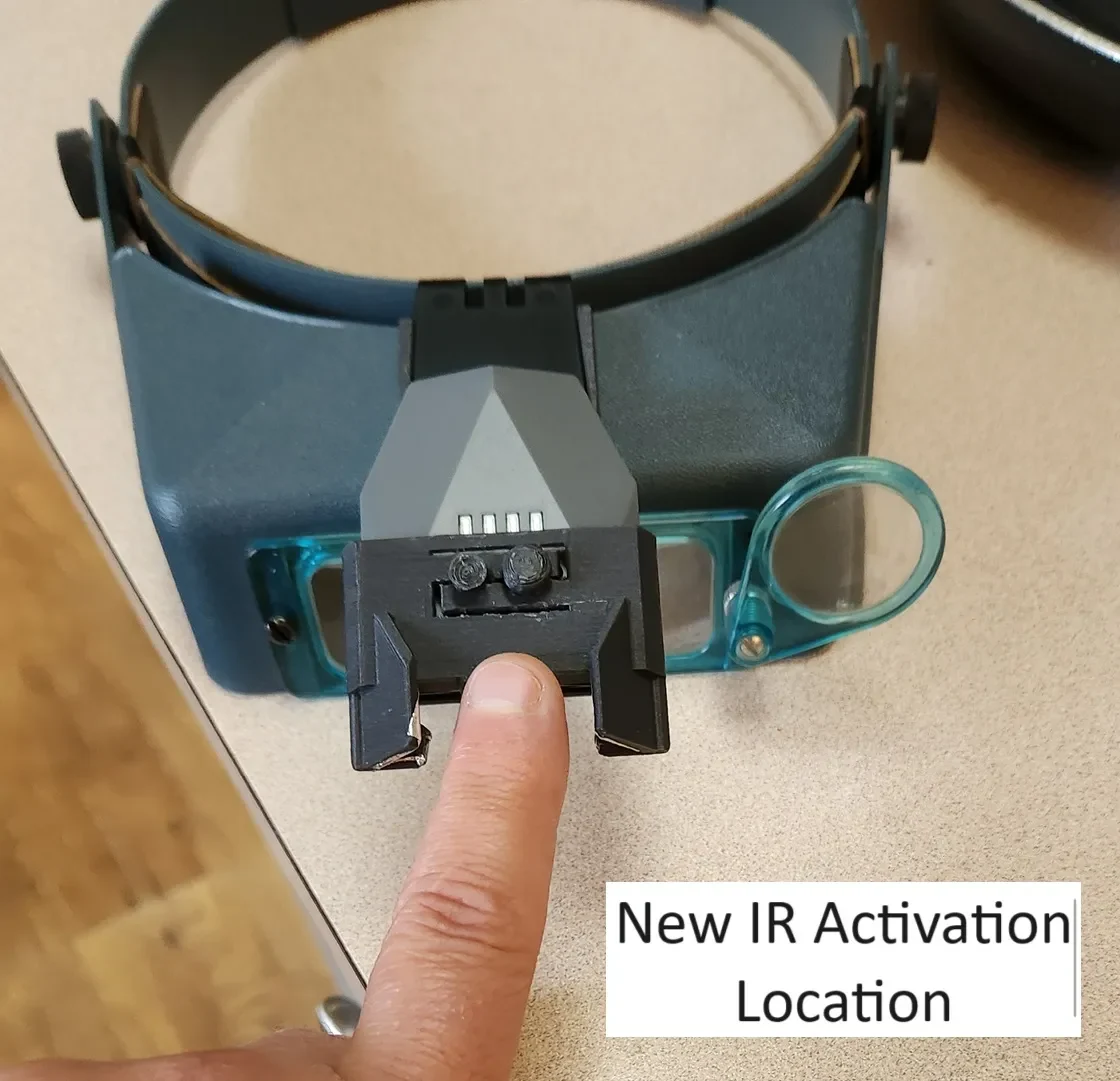

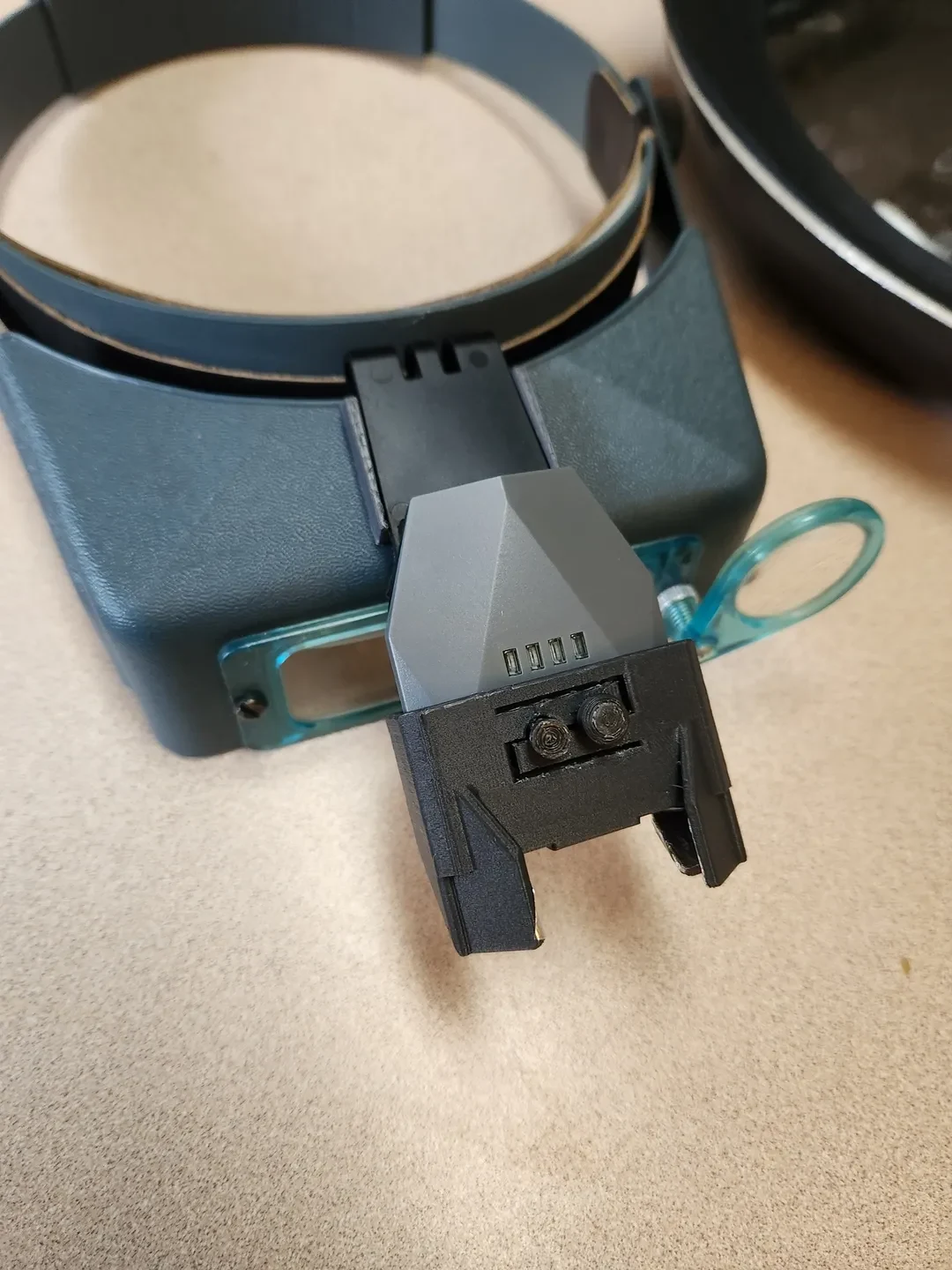

NEBO производит налобный фонарь Einstein Cap https://nebo.acgbrands.com/en_US/einstein-rechargeable-cap-light.html, который дал мне повод чрезмерно усложнить этот проект. Он имеет режим «активации движением», поэтому вы можете просто поднять руку вперед, чтобы включить или выключить его. Вот что означают эти маленькие круглые светодиоды по обе стороны от источника света. Проблема заключалась в том, что зона активации находилась внутри рабочей зоны магнитного визора. «Крылья» на шрифте моей штуковины отражают ИК-луч вверх и вниз, поэтому простое проведение пальцем над источником света включит и выключит его. В качестве отражателей используйте маленькие квадратики блестящей алюминиевой ленты.

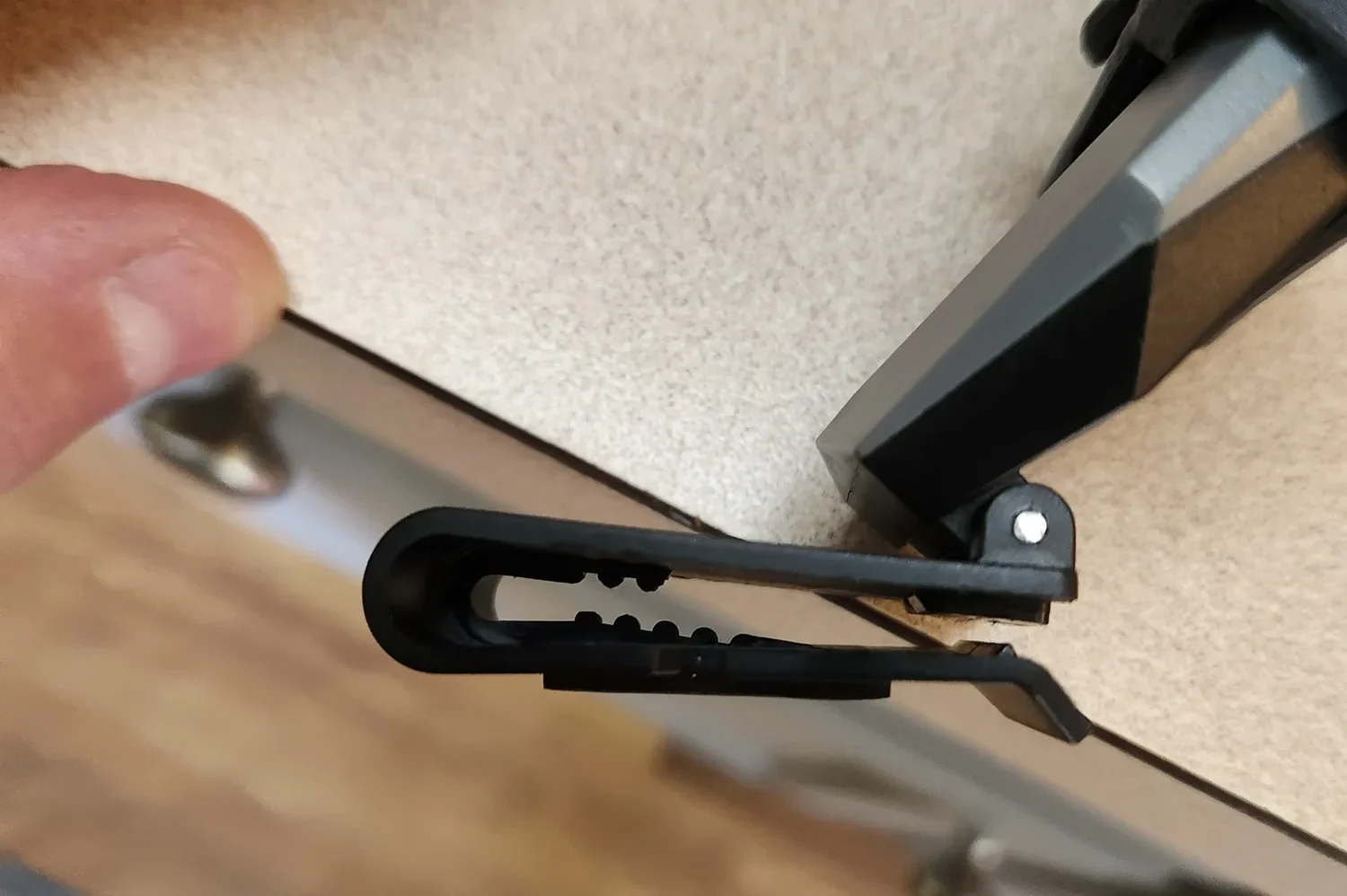

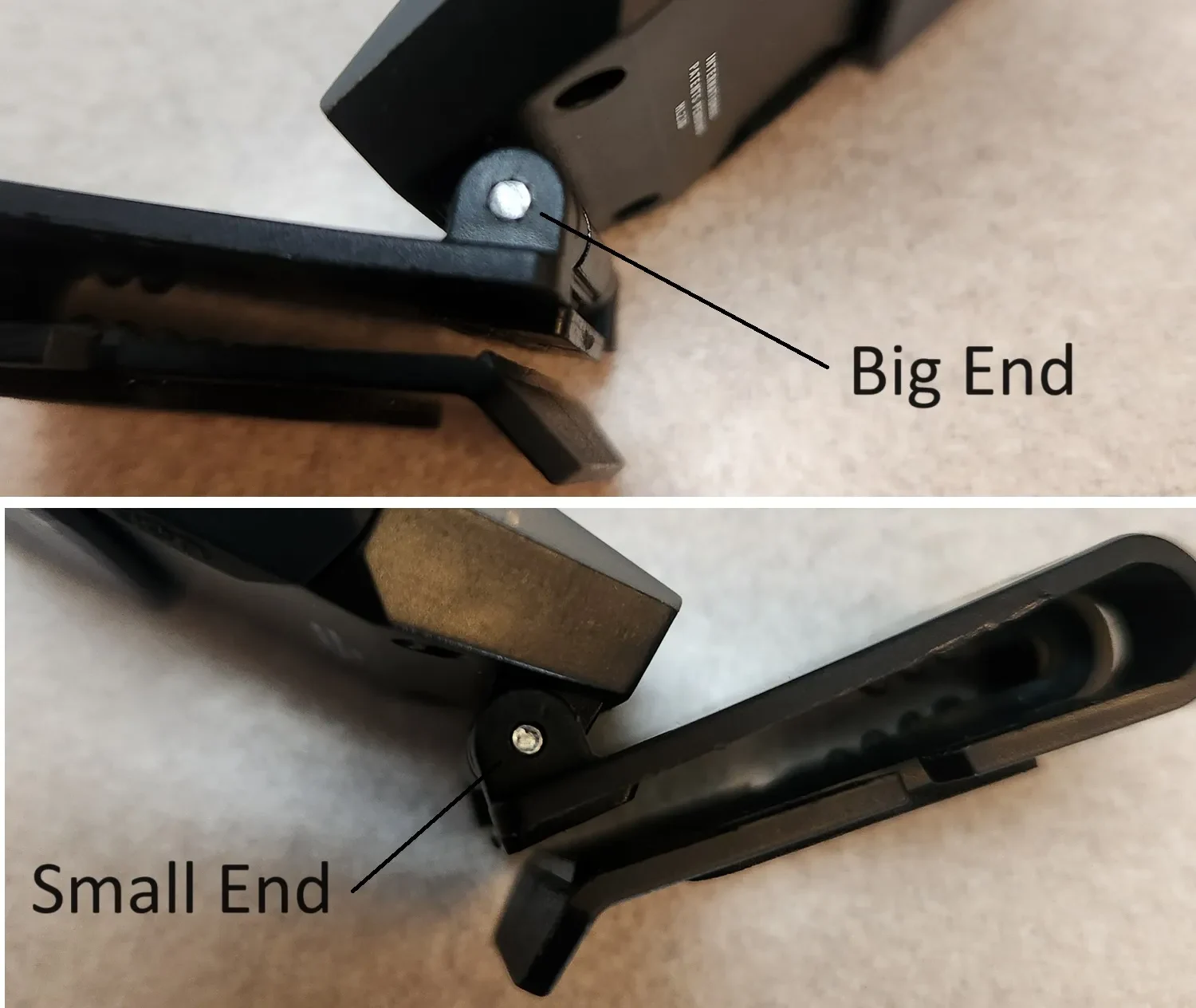

Вам придется перевернуть клип. Штифт, удерживающий его на месте, имеет большой и маленький конец. Нажмите на меньший конец штифта, чтобы удалить его. Обратите внимание, из какой части выходит больший шлицевой конец. Перевернув клип, вы захотите, чтобы сплайн прижался к тому же месту.

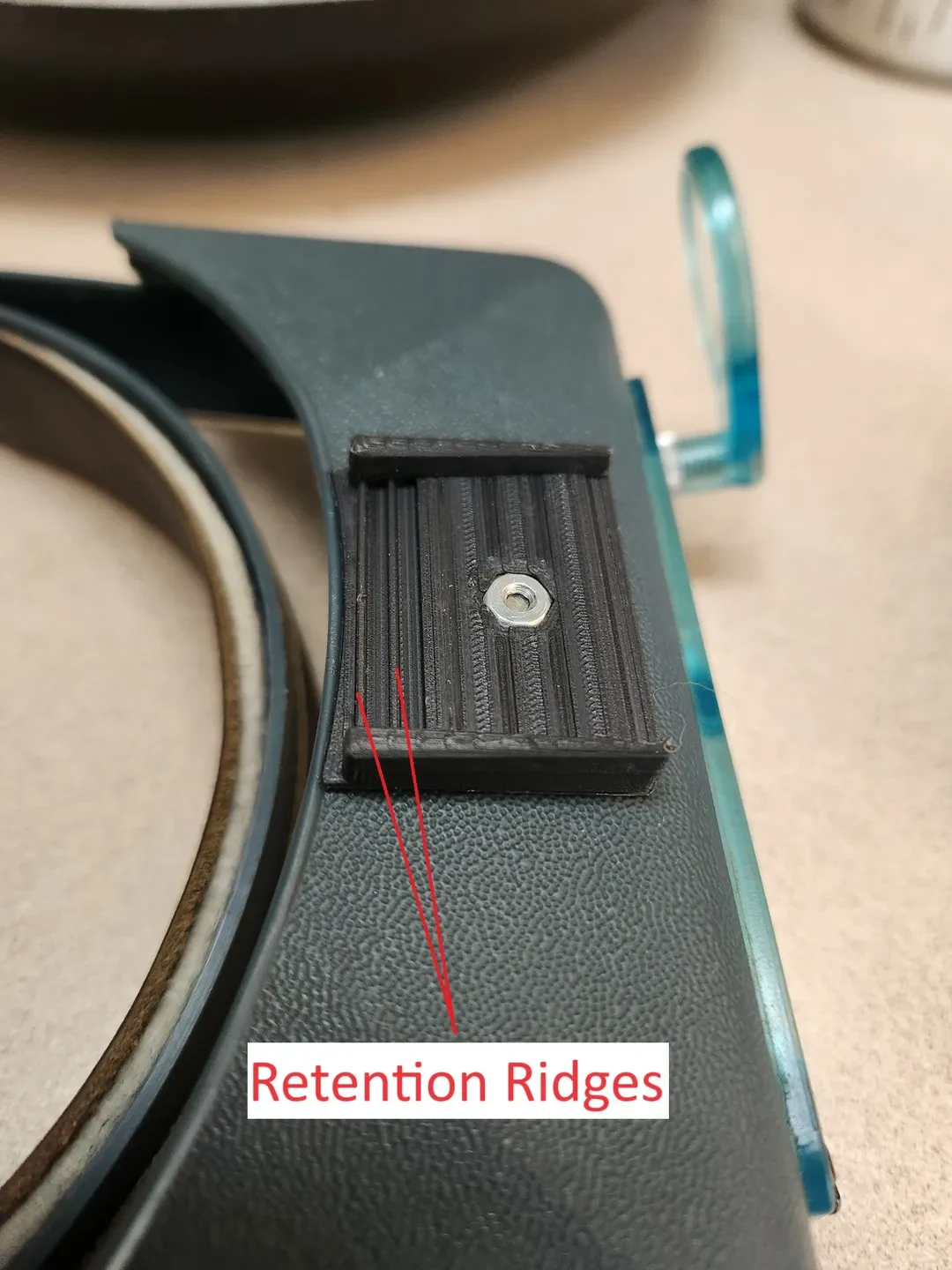

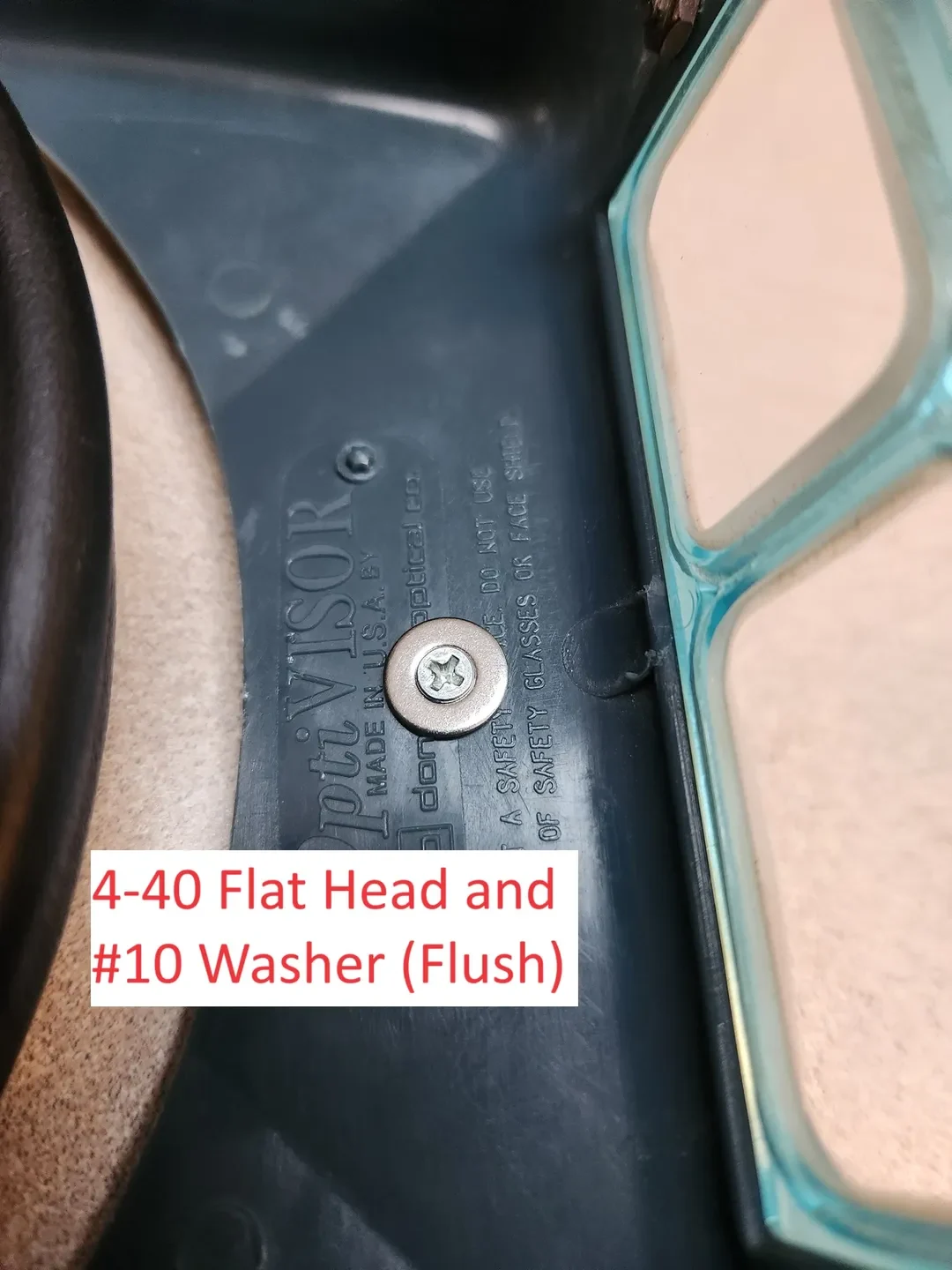

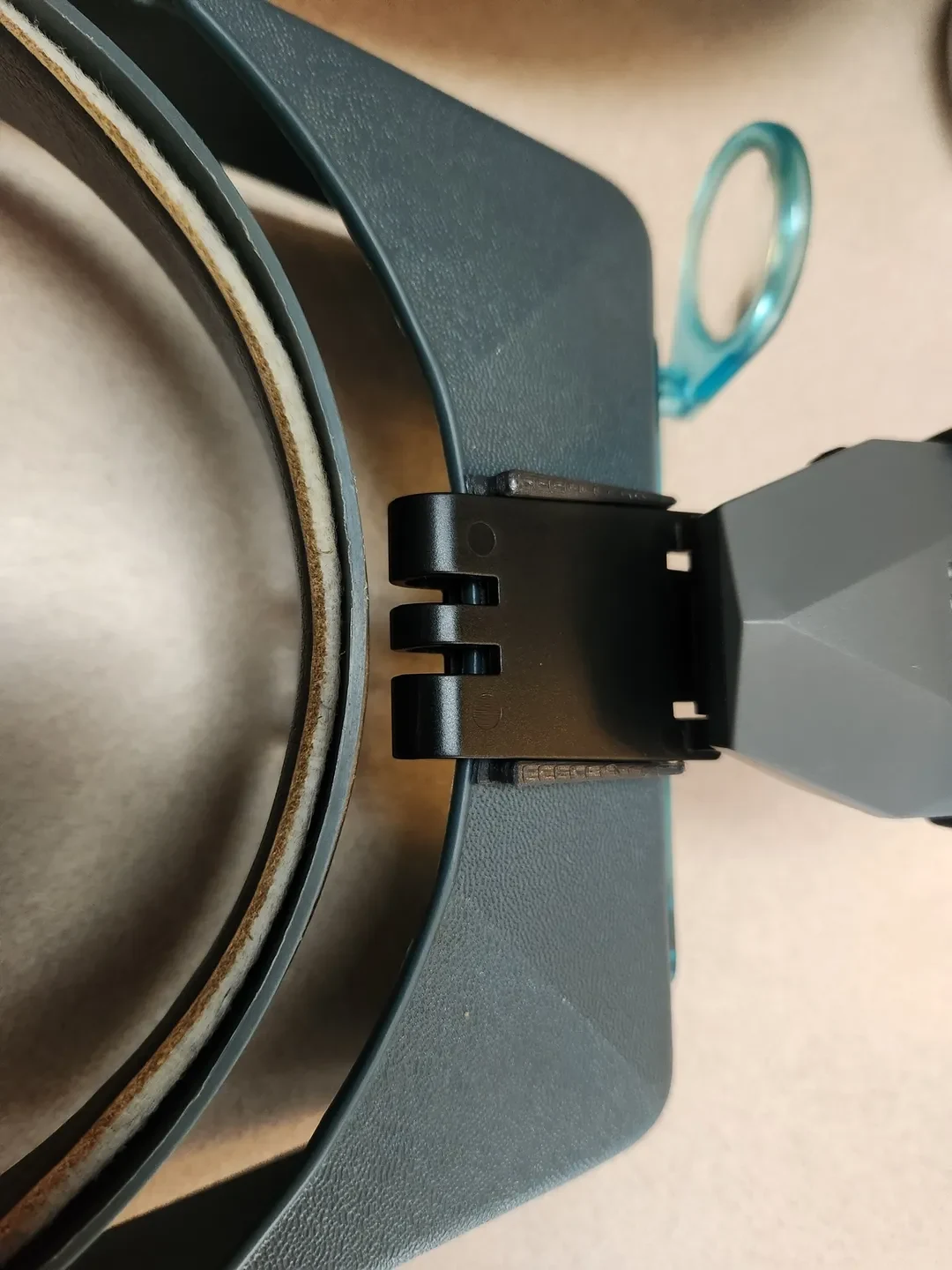

Часть, которая привинчивается к козырьку, имеет выступы, которые совпадают с выступами внутри зажима NEBO и надежно удерживают его на месте. Это не будет мешать оголовью. Если вы не хотите возиться с активацией движения, возможно, это единственная деталь, которая вам нужна.
Мне больше всего повезло (и наименьшее количество поддержки) с «задним» открытым концом на рабочей пластине.
Я представил две версии. Один с кнопками как часть модели, но вам потребуются дополнительные опоры, и вы можете потерять разрешение кнопок. В другой версии кнопки разделены для печати в более удобной ориентации, а также имеется некоторый «встроенный поддерживающий материал» вокруг рычагов кнопок. Идея состоит в том, что вы аккуратно отрезаете эти выступы перед использованием.
Разработан в FreeCAD. Спасибо разработчикам FreeCAD и участникам форума, а также спасибо Mango Jelly за УДИВИТЕЛЬНЫЕ уроки на YouTube. Я не смог бы сделать это без вас, ребята.
