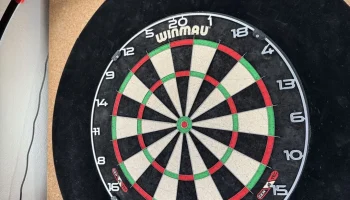

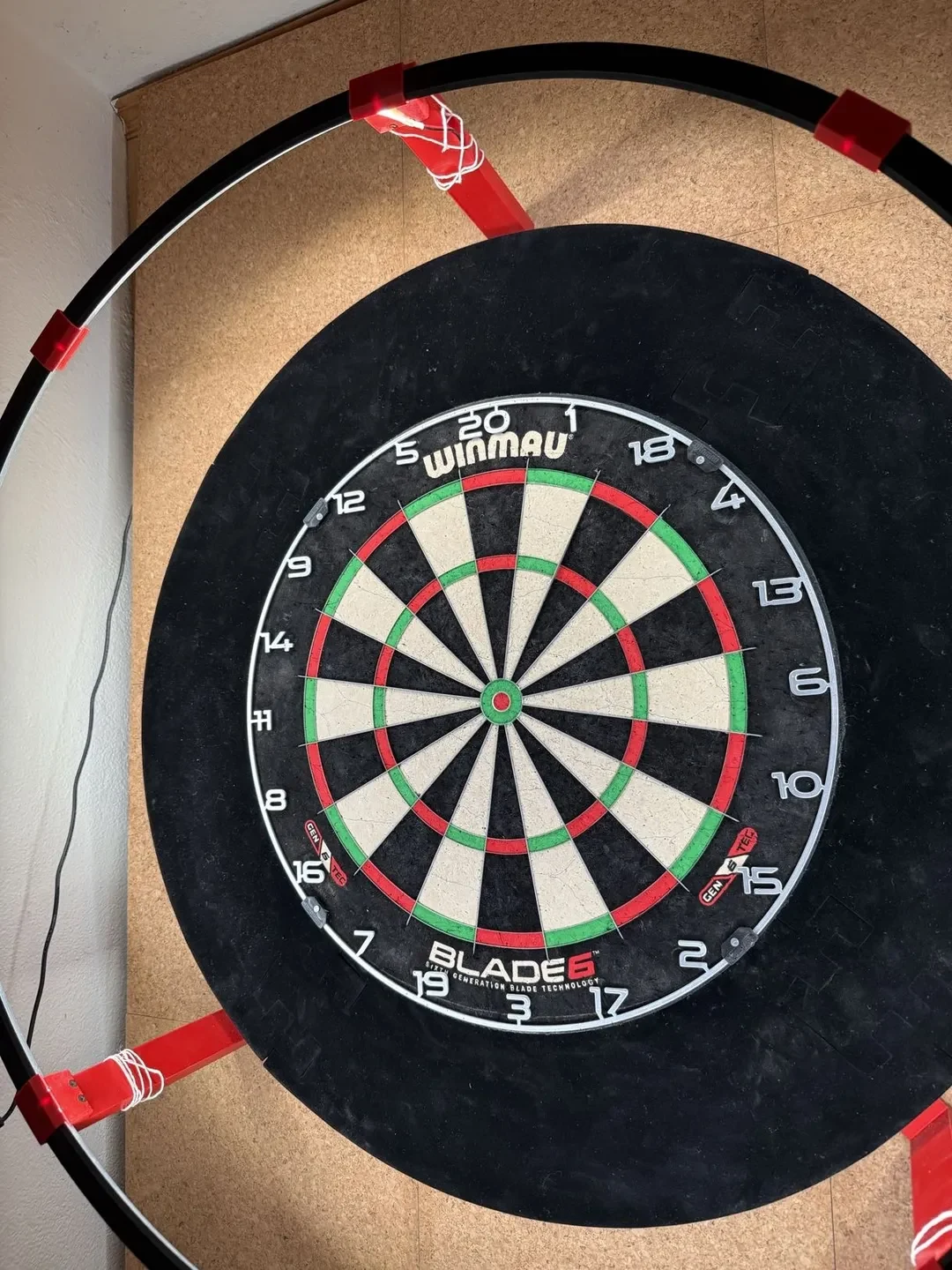

Светодиодный кольцевой светильник для дартса

Руководство по печати и сборке

Бюджетное и стабильное решение для освещения вашего дартса. Разработан для простого монтажа и будущей интеграции камеры.

Распечатать список:

8x Ring.stl — сегменты основного кольца (требуется тщательная ориентация в слайсере).

5x clip.stl — Стандартные разъемы.

3x стенд_clip.stl — Прочные соединители, соединяющие подставку и кольцо.

3x стенд.stl — Монтажные ножки (включая внутренние отверстия для прокладки кабеля).

Необходимое оборудование:

16 винтов M3x16

6 винтов M3x30

22 гайки М3

6 винтов M5 (для крепления подставки к плате/стене — длина по необходимости)

Разбивка сборки:

Стандартные соединения: Для каждого соединения «кольцо.stl + clip.stl» используются 2 винта M3x16 и 2 гайки M3.

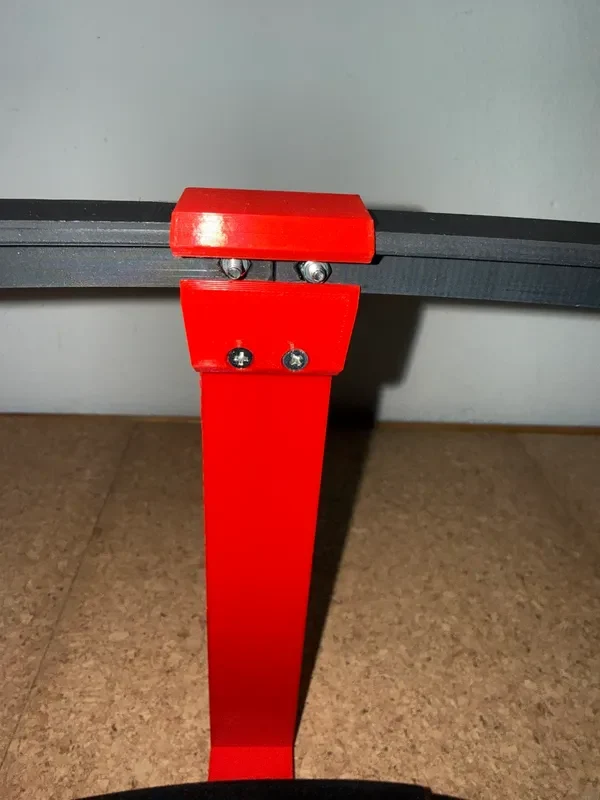

Суставы ног: каждый файл stand_clip.stl соединяет файлы Stand.stl и Ring.stl. Для надежной фиксации требуются 4 гайки M3, 2 винта M3x16 и 2 винта M3x30.

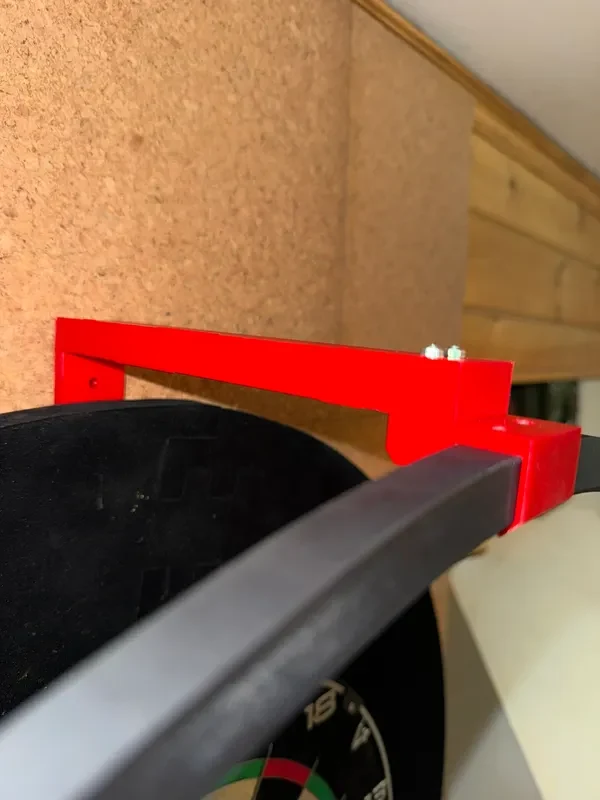

Настенный монтаж: используйте 6 винтов M5, чтобы прикрепить ножки стенда.stl непосредственно к поверхности.

Моя настройка и советы:

Материал: я напечатал свой PLA, и он отлично работает.

Светодиоды: я использую их.

Ссылка

Источник питания: убедитесь, что ваш адаптер соответствует напряжению вашей светодиодной ленты (12 В/24 В).

Ссылка

Прокладка кабелей: используйте встроенные отверстия в стойке.stl, чтобы сохранить проводку чистой и скрытой.

Готовность к Autodarts: в настоящее время я работаю над интеграцией крепления камеры Autodarts для этого кольца. Оставайтесь с нами, я скоро добавлю эти файлы!

Вопросы? Если вам нужна помощь со сборкой или есть вопр��сы по деталям, смело оставляйте комментарии — буду рад. помогите!
