Потолочный светильник для небольших помещений

Монтажная пластина требует двух точек крепления на расстоянии 160-220 мм. Предполагается, что отверстие для розетки находится примерно посередине между этими двумя точками и не должно быть больше 80 мм.

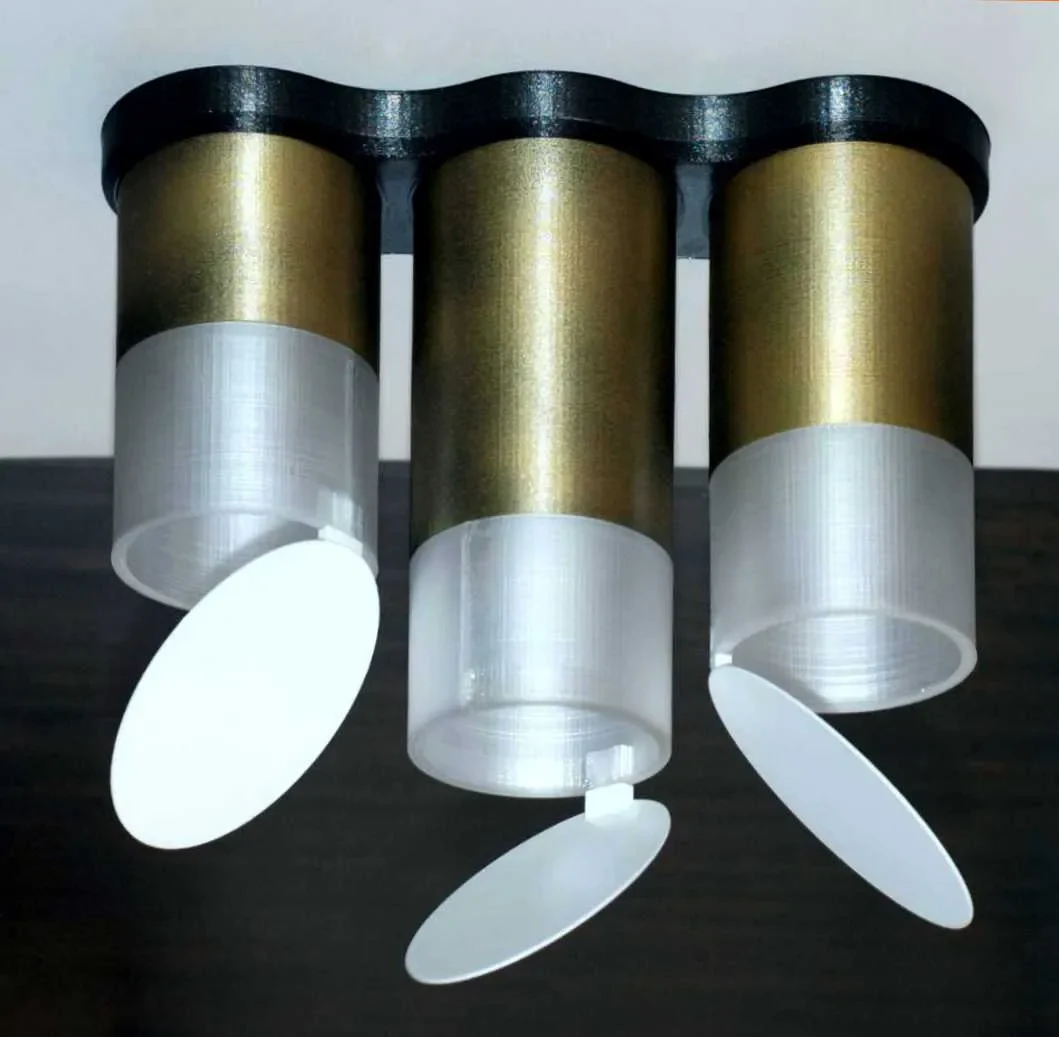

Под каждым фонарем можно установить отражатель, чтобы осветить до трех точек в комнате.

Внимание: в качестве светильников используйте только современные светодиодные светильники с низким тепловыделением. Старые галогенные лампы, скорее всего, расплавят лампу.

Печать

Эту модель можно распечатать без подставок, если напечатать ее правильно.

Требуется три экземпляра диффузорной части. Печать прозрачной нитью. Я рекомендую использовать два периметра, без верхнего слоя и без заполнения. Для слоев толщиной менее 1,6 мм используйте 3 периметра. Убедитесь, что шов находится на той же стороне, что и монтажное отверстие отражателя.

Настоятельно рекомендуется, но не обязательно использовать отражатели. Для лучшего отражения используйте белую нить. Альтернативно, нить золотистого цвета придаст комнате более теплый свет.

Остальные части можно напечатать с использованием выбранного вами типа и цвета нити.

БМ

Помимо распечатанных деталей вам понадобится:

3x керамические розетки GU10
6 вставок с резьбой M3
6x M3x12 (или M3x16)
1x 2-контактный клеммный блок
2 винта для крепления светильника на потолке
Сборка

Обратите внимание, что работа с электросетью может быть очень опасной. Убедитесь, что вы знаете, что делаете. В частности, перед началом сборки убедитесь, что линии не живые.

Сборка довольно проста:

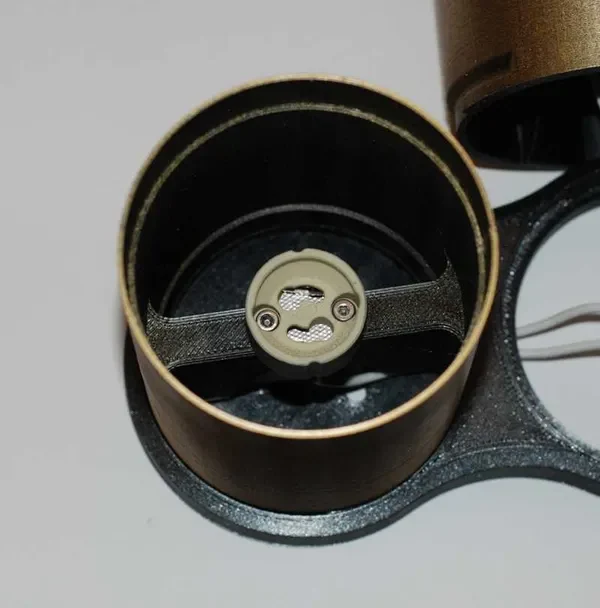

Вставьте резьбовые вставки в отверстия деталей фонаря и вкрутите гнезда ГУ10.

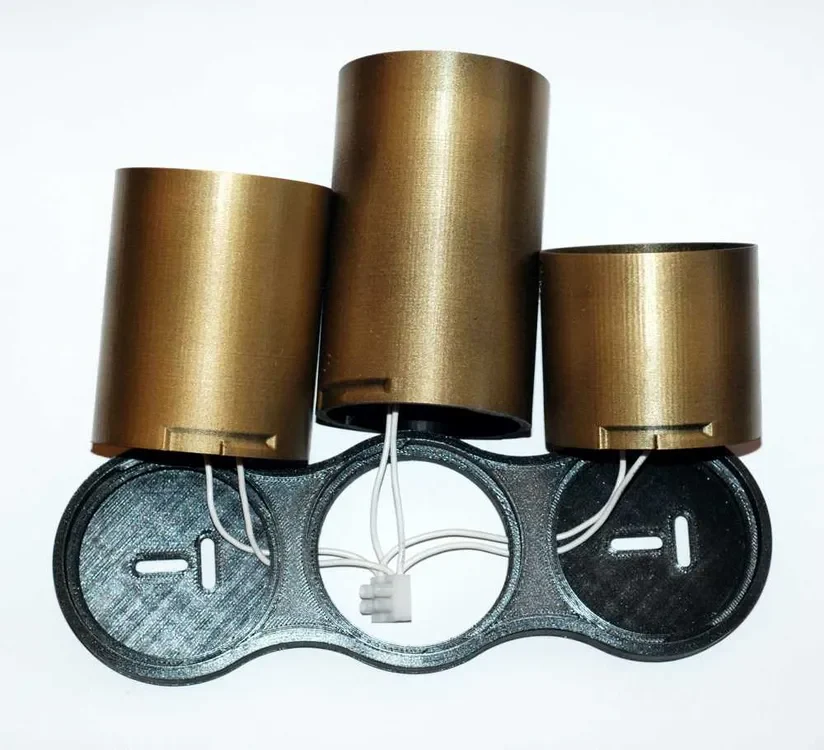

Для двух внешних горелок (60 мм и 90 мм) пропустите провода через крошечные отверстия в монтажной пластине так, чтобы они заканчивались посередине.
Обожмите один конец каждой пары проводов в клеммной колодке (три провода в одном контактном отверстии клеммной колодки). Повторите то же самое с другими концами пар кабелей.

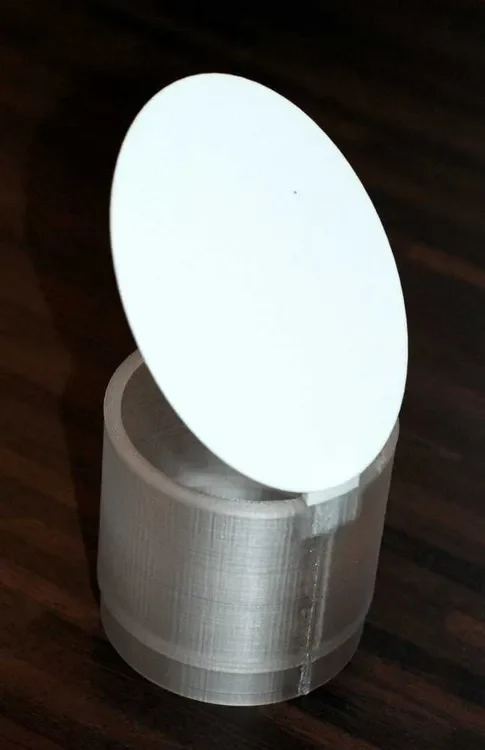

Вставьте отражатель в каждую часть рассеивателя. Они очень плотно прилегают, так что скорее всего придется подчищать отверстие в диффузорной части.
Теперь закрепите монтажную пластину на потолке.
Подключите три факела. Вставьте каждую горелку в монтажную пластину и поверните ее примерно на 30° по часовой стрелке, чтобы зафиксировать.
Включите осветительные приборы.
Нажмите на части рассеивателя и отрегулируйте направление отражателей, чтобы получить желаемый результат. освещение.
